Máxima potencia, mínima invasión
Piezomed facilita el trabajo del cirujano: Gracias a la innovadora tecnología ultrasónica, actúa con gran precisión sobre la sustancia ósea exclusivamente. El tejido blando circundante está protegido. Un alivio notable también para el paciente: ¡menos dolor, y una mejor curación!
Ventajas
- Reconocimiento automático del inserto
- Gracias a la función Boost la potencia puede incrementarse durante un corto período de tiempo
- Una iluminación perfecta del campo de operación gracias a la luz proporcionada por el anillo LED
- Una refrigeración eficaz gracias a que el spray sale muy cerca de la zona de trabajo del inserto
- Pieza de mano con cable, termodesinfectable y esterilizable

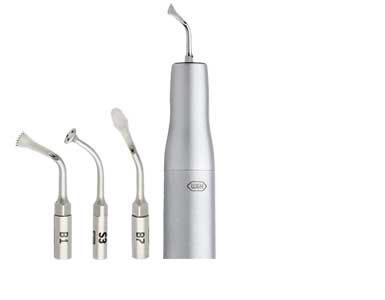

¡Innovación mundial! Reconocimiento automático del insertoReconocimiento automático del inserto
Piezomed reconoce automáticamente el inserto que va a utilizar y le asigna el grupo de potencia correcto.
De este modo, no solo se simplifica el manejo, sino también la seguridad. ¡Además, se reduce el riesgo de sobrecarga y se prolonga la duración de sus insertos!

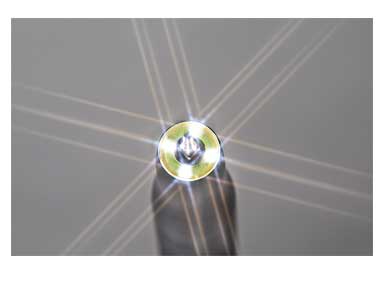

Innovador anillo LEDInnovador anillo LED
La luz, al no proyectar sombras, proporciona una iluminación ideal para el campo de operación.
La pieza de mano con módulo de LED y cable es termodesinfectable y esterilizable.

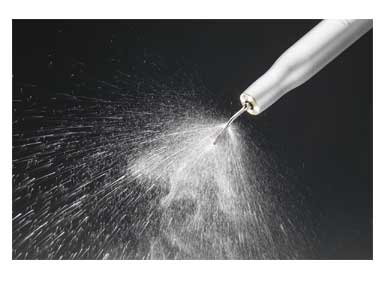

Refrigeración eficazRefrigeración allí donde se necesita
El suministro de refrigerante, atraviesa el inserto hasta el punto de trabajo, garantizando una refrigeración óptima del inserto y del tejido duro a tratar.
El spray proyectado sobre el área de trabajo del inserto refrigera el campo de operación de forma extremadamente eficaz.

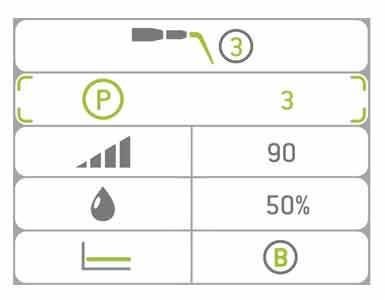

Adaptación de potencia individualAdaptación de potencia individual
Piezomed reconoce el inserto al utilizarlo y ajusta automáticamente el grupo de potencia correcto.
Se puede modificar manualmente la potencia dentro del grupo de potencia reconocido.
Programas individualizadosPiezomed se adapta a su ritmo de trabajo
Piezomed se ajusta a su modo personal de trabajo y memoriza su último ajuste elegido. Con la función Boost, la potencia básica ajustada puede incrementarse un 20% durante un corto período de tiempo.
Programa "Power": La potencia de la pieza de mano aumenta ejerciendo más presión sobre el inserto. (es posible la función Boost)
Programa "Basic":Independientemente de la carga del inserto, la potencia de la pieza de mano permanece igual. (es posible la función Boost)
Programa "Smooth":La potencia de la pieza de mano se reduce ejerciendo más presión sobre el inserto.

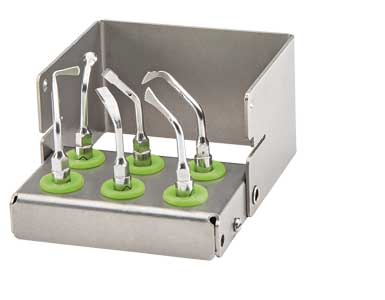

Insertos PiezomedFlexibilidad y individualidad de la manera de trabajar
W&H ofrece una gama de 33 innovadores insertos para disponer del más adecuado para cirugía ósea, periodontología y extracción, endodoncia retrógrada así como para la elevación del seno maxilar lateral (Sinus Lift).

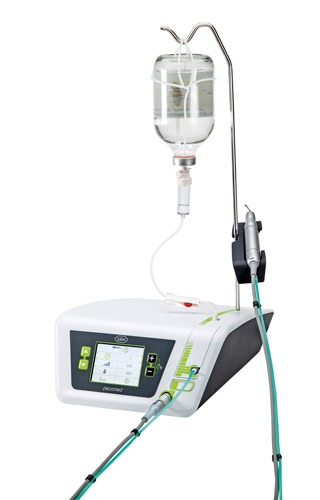

![Piezomed]( "Piezomed")

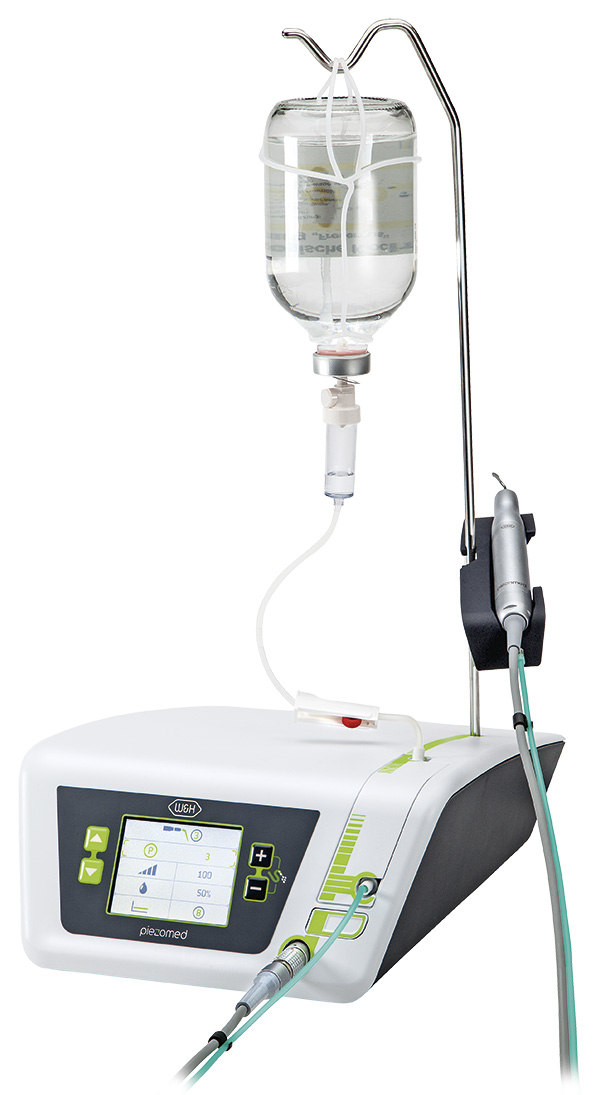

Piezomed
consta de: unidad de control, pedal de control S-N1, pieza de mano con cable de 1,8 m incl. clips de sujeción, set de tubos de spray, cable de red, soporte del micromotor, soporte, cambiador de insertos, cassette de esterilización, kit de insertos "Bone"
SA-320
REF 30078000Pieza de mano con cable de 1,8 m

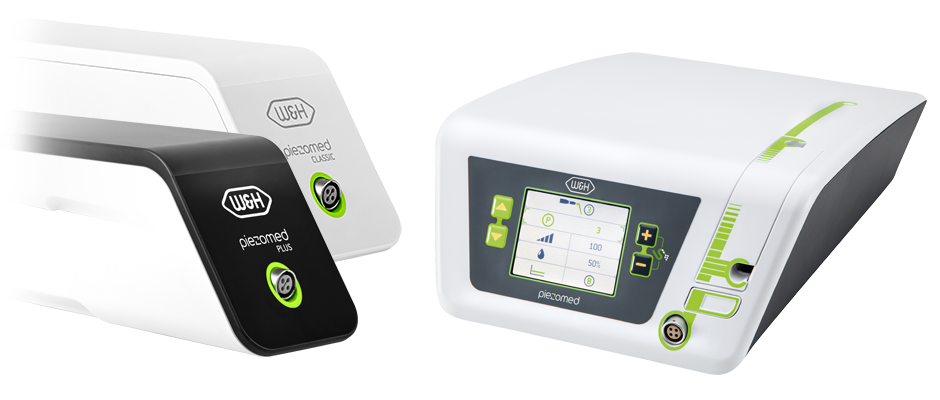

Módulo Piezomed
Único sistema que ofrece en un solo dispositivo cirugía oral, implantología y piezocirugía.

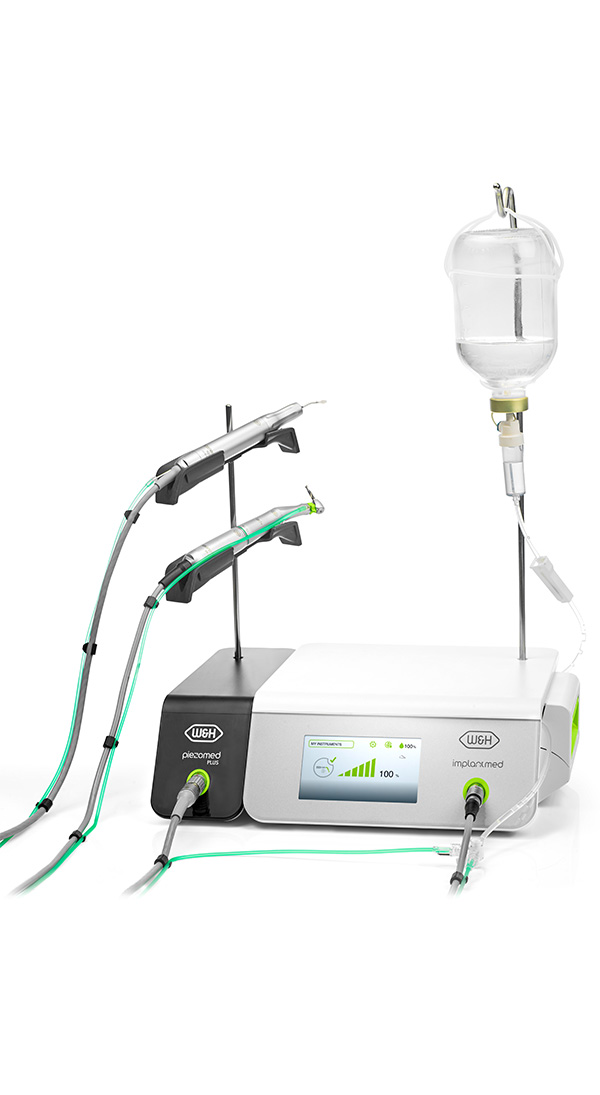

Módulo Piezomed junto con Implantmed Plus
La combinación de Implantmed plus y el Módulo Piezomed, junto a la gama de productos W&H, revolucionan la cirugía oral y la implantologia.
Cirugía ósea mínimamente invasiva, preparación del lecho, mecanizado de roscas, inserción del implante, medición de la osteointegración, documentación. La única solución 360°.Ventajas
- Modularidad
-
Reconocimiento automático del inserto*
*Excepto el Módulo Piezomed Classic - Refrigeración eficaz gracias a que el spray sale muy cerca de la zona de trabajo del inserto
- Librería de insertos
- Pedal de control sin cables que le permite libertad de movimientos
- Sin emisión de aire refrigerante para mantener el entorno estéril
![Módulo Piezomed Plus]( "Módulo Piezomed Plus")

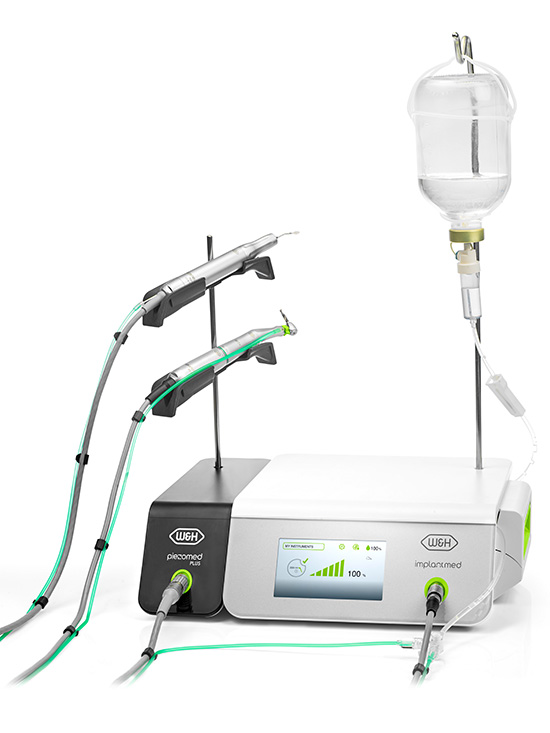

Módulo Piezomed Plus
Consta de: Módulo, Pieza de mano SA-40 L, Fuente de alimentación y cable principal, Soporte y apoyo, Cambiador de insertos, 6 líneas de irrigación desechables.
SA-435 M
REF 90000350Piezas de mano con cable de 1.8 m
SA-435 M
REF 90000351Piezas de mano con cable de 3.5 m
![Módulo Piezomed Classic]( "Módulo Piezomed Classic")

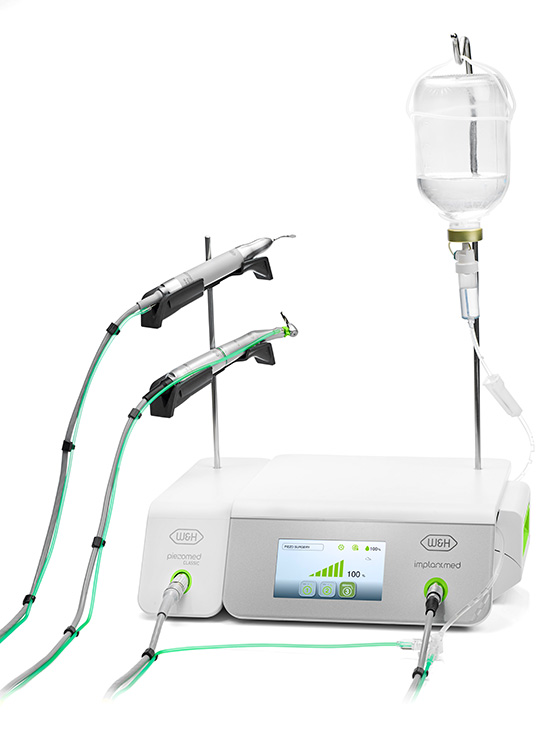

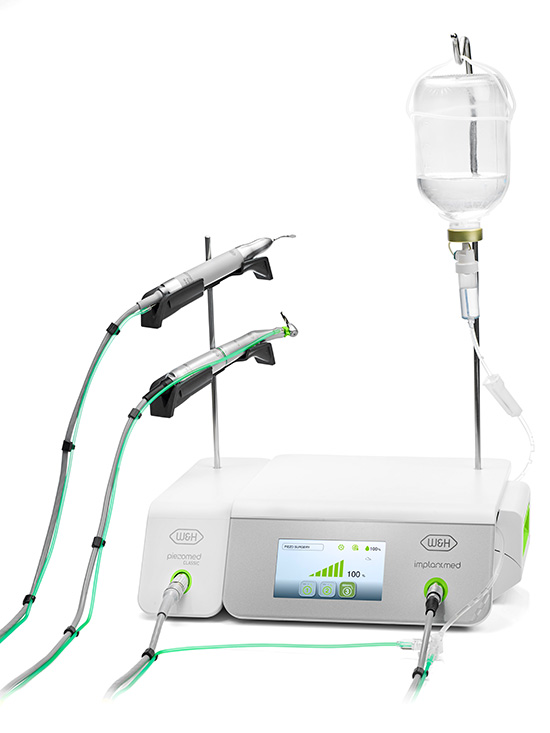

Módulo Piezomed Classic
Consta de: Módulo, Pieza de mano SA-40, Fuente de alimentación y cable principal, Soporte y apoyo, Cambiador de insertos, 6 líneas de irrigación desechables.
SA-430 M
REF 90000349Piezas de mano con cable de 1.8 m
Modularidad que ofrece máxima flexibilidad
Solución impulsada por el flujo de trabajo
La combinación de Implantmed Plus y el
módulo de Piezomed cambia el funcionamiento de la cirugía oral y la implantología.
Micromotor eléctrico
Especialmente pequeño y sorprendentemente ligero. Le permite trabajar con facilidad.
Módulos Piezomed Plus y Piezomed Classic
Permiten combinar la cirugía piezoeléctrica
y la implantología en un solo dispositivo.
Piezas de mano rectas y contra-ángulos
Proporcionan una iluminación óptima del lugar de tratamiento y facilitan la obtención de resultados del tratamiento exactos y perfectos.
Más información
Función de Documentación
La función de documentación almacena de manera segura todos los valores de la inserción del implante en una unidad USB (.pdf y .xls).
Pedal de control inalámbrico o con cable
Permite controlar las funciones de Piezomed e Implantmed Plus con un solo pedal de control.
Osstell Beacon
La conexión comunicación inalámbrica de la unidad Osstell Beacon permite la medición sencilla y la representación de la estabilidad del implante.
Más informaciónResumen de las características
Características
Piezomed Módulo Piezomed Plus Módulo Piezomed Classic Detección automática del inserto
Librería de insertos
Modularidad
Pedal de control inalámbrico
Refrigeración de la unidad de control sin ventilador en la carcasa
Conexión Osstell Beacon
Las funciones Implantmed y Piezomed se pueden controlar con un solo pedal de control
Sistema ioDent®
Actualización de software mediante USB
Implantmed y Piezomed en un solo dispositivo
Pieza de mano con (base LED) y cable, termodesinfectable y esterilizable
Informes de marcapasos
Función Boost
Luz LED
24 vatios
20 vatios
18 vatios
* 24 W con función Boost
Área de descargas
FAQ
-
¿Pueden utilizarse insertos de otros fabricantes con el Piezomed?
¡No!
a. Tienen una rosca diferente.
b. El reconocimiento de insertos de Piezomed no puede reconocer los insertos de otros fabricantes. Más -
¿Debo apretar el instrumento con la llave dinamométrica hasta oir un clic?
Sí, al apretar el intrumento debe sonar el clic como mínimo 1 vez, ya que de lo contrario no se alcanza torque necesario. Más
-
¿Vida útil previsible del LED?
En el momento en que se decolore la capa protectora transparente del LED y ello provoque una merma en el rendimiento lumínico, el usuario deberá sustituir el módulo LED. El tiempo que tarde en suceder esto puede variar según el tipo de esterilizador o del procedimiento de esterilización. Más
-
¿Pueden utilizarse insertos de Piezomed también en aparatos de otros fabricantes?
¡No!
a. Tienen una rosca diferente.
b. El aparato de un fabricante diferente no encuentra el punto de resonancia correcto, y por tanto el inserto no oscila. Más -
¿Cuánto duran los insertos y cuándo deben sustituirse?
La vida útil de los insertos está determinada por el tiempo de uso, los ciclos de preparación y esterilización tienen una mínima influencia.
a. Los insertos deben sustituirse:
- En caso de pérdida de rendimiento durante el trabajo
- En caso de daños visibles en la pieza de trabajo o en el vástago del inserto
b. Las sierras deben sustituirse
- Si los dientes se han partido
- Si los dientes están desgastados
c. Los insertos diamantados deben sustituirse
- En el momento en que se desgaste el diamantado.
Más -
¿Cómo se preparan los insertos?
a. Preparación en el baño de ultrasonidos
- Colocar los insertos en la bandeja de instrumentos e introducirlos en el baño de ultrasonidos.
- Utilizar productos de limpieza y desinfección apropiados para para los instrumentos de mano (sondas, espejos, pinzas,...). NO utilizar el baño para fresas, ya que es muy agresivo.
- Después de la limpieza en el baño de ultrasonidos, lavar abundantemente con agua para eliminar de los canales de irrigación los restos de los productos de limpieza y desinfección.
- Secar soplando con aire comprimido después del lavado.
- Volver a colocar los insertos secos en la bandeja de instrumentos y embalarlos para la esterilización.
b. En caso de preparación mecanizada en el RDG (aparato de limpieza y desinfección)
- Utilizar el adaptador RDG (ver los accesorios GA).
- Después de la preparación en el RDG, controlar que los canales de irrigación estén secos y, dado el caso, secarlos con aire comprimido.
Más -
¿Vida útil previsible del reconocimiento de insertos?
El reconocimiento de insertos se encuentra en el módulo LED y se sustituye automáticamente con el mismo. Más
-
Módulo Piezomed: ¿Las piezas de mano del Módulo Piezomed son compatibles con el Piezomed SA-320?
No, no son compatibles. Más
-
Módulo Piezomed: ¿El módulo también funciona con dispositivos OEM?
Sí, pero son necesarias diferentes actualizaciones del software. Más
-
Módulo Piezomed: ¿Se pueden reequipar los dispositivos en el mercado?
Sí, todos los dispositivos SI-10XX. Más
-
Módulo Piezomed: ¿Cuáles son las diferencias principales entre el módulo Piezomed Plus y el módulo Piezomed Classic?
MásCaracterísticas Módulo Piezomed Plus Módulo Piezomed Classic Potencia 24 vatios 18 vatios Luz LED Sin luz Detección de puntas Sí No Color Negro Blanco Longitud del cable 1,8 m y 3,5 m 1,8 m -
Módulo Piezomed: Compatibilidad de las piezas de mano con el módulo Piezomed Plus y el módulo Piezomed Classic.
MásPiezas de mano Módulo Piezomed Plus Módulo Piezomed Classic SA-40 Sí Sí SA-40 L (versión con luz) Sí No SA-320 No No
Instrucciones de uso
Find all languages of the Update Hygiene and Maintenance (EN ISO 17664:2017) in the Download Centre.
Vídeos & Tutoriales
-
Piezomed & Módulo Piezomed
Tipo:
Piezomed
SA-320Módulo Piezomed Plus
SA-435 MMódulo Piezomed Classic
SA-430 MTensión de alimentación:
100–130 V/220–240 V
100–240 V
Frecuencia:
50–60 Hz
Fluctuación de tensión permitida:
±10%
Corriente nominal:
0.1–1.0 A/0.1–0.5 A
1.6 A
Frecuencia de la red eléctrica:
50–60 Hz
Salida máxima, EE. UU.:
20 W*
24 W
18 W
Frecuencia de funcionamiento:
22–35 kHz
Caudal nominal de refrigerante 100%:
al menos 50 ml/min.
al menos 90 ml/min.
Longitud del cable del micromotor:
1.8 m
1.8 m
1.8 m without light
Dimensiones en mm (al × an × p):
256 × 305 × 109
90 × 140 × 285
Peso:
7 kg
0.7 kg
0.6 kg
Pedal de control:
S-N1/S-NW
S-N2/S-NW
* 24 W con función Boost
