20 años de espíritu pionero
› Una facilidad de uso unificada y unos procesos de programa que han pasado de generación en generación
› Cinco programas para cada paso del proceso de implante, ajustables y almacenables de forma individual
› Bomba de refrigerante integrada, pedal de control multifuncional y micromotor y cable esterilizables
Implantmed Plus sabe lo que cirujanos e implantólogos necesitan
El Implantmed de W&H aporta aún más seguridad, tanto a usted como a sus pacientes.
Gracias a su concepto de manejo intuitivo y a su pantalla táctil a color con superficie de vidrio, el Implantmed Plus ofrece un nivel máximo de confort.
La unidad de accionamiento convence por su función de mecanizado para realizar roscas en el hueso, así como por el control del torque automático y los productos Osstell (disponibles como accesorios) para una precisa medición de la estabilidad del implante.Ventajas
- Interfaz de usuario intuitivo
- Control del torque seguro y estabilidad del implante medible
- Micromotor eléctrico ultracorto y potente
- Diseño intuitivo de la bomba de refrigerante
- Pedal de control inalámbrico

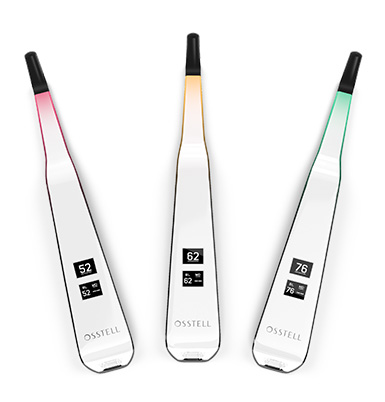

Vinculación del Osstell BeaconVinculación del Osstell Beacon
• Conexión Wireless e interfaz USB
• Visualización de los valores medidos, incluida la codificación por colores, en la pantalla de Implantmed
Protocolo de ampliación de los pasos de inserciónProtocolo de ampliación de los pasos de inserción
• Hasta 5 pasos de perforación adicionales seleccionables
• Posibilidad de 2 programas de inserción con control de torque

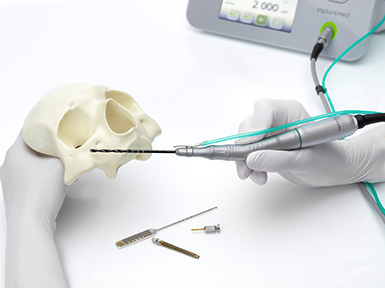

Implementación ZygomaImplementación Zygoma
• Implementación pieza de mano Zygoma SZ-75
• Precisión del torque mediante sintonía con el sistema general
• Seleccionable como relación de transmisión en Implantmed Plus
Actualización del módulo PiezomedRegulación de potencia optimizada
• Inicio suave para la protección del sistema
• El registro y la actualización del producto pueden realizarse a través de ioDent®
-
Pedal de control inalámbrico
Libertad de movimiento
- Alto nivel de seguridad en la zona de tratamiento
- Uno para todos: Controle las funciones de varios
dispositivos de W&H
- Alto nivel de seguridad en la zona de tratamiento
Modularidad que ofrece máxima flexibilidad
Solución impulsada por el flujo de trabajo
La combinación de Implantmed Plus y el
módulo de Piezomed cambia el funcionamiento de la cirugía oral y la implantología.
Micromotor eléctrico
Especialmente pequeño y sorprendentemente ligero. Le permite trabajar con facilidad.
Módulos Piezomed Plus y Piezomed Classic
Permiten combinar la cirugía piezoeléctrica
y la implantología en un solo dispositivo.
Piezas de mano rectas y contra-ángulos
Proporcionan una iluminación óptima del lugar de tratamiento y facilitan la obtención de resultados del tratamiento exactos y perfectos.
Más información
Función de Documentación
La función de documentación almacena de manera segura todos los valores de la inserción del implante en una unidad USB (.pdf y .xls).
Pedal de control inalámbrico o con cable
Permite controlar las funciones de Piezomed e Implantmed Plus con un solo pedal de control.
Osstell Beacon
La conexión Wireless de la unidad Osstell Beacon permite la medición sencilla y la representación de la estabilidad del implante.

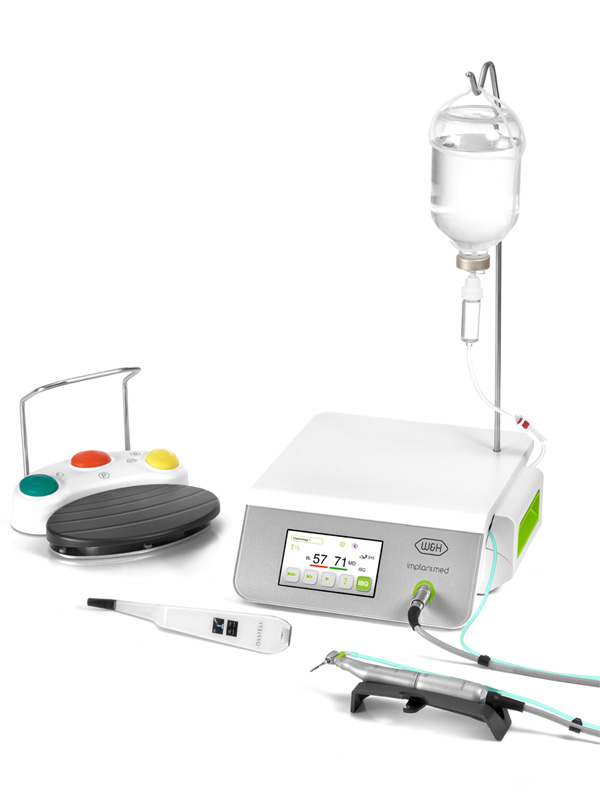

Más informaciónPaso 1: Unidad de control

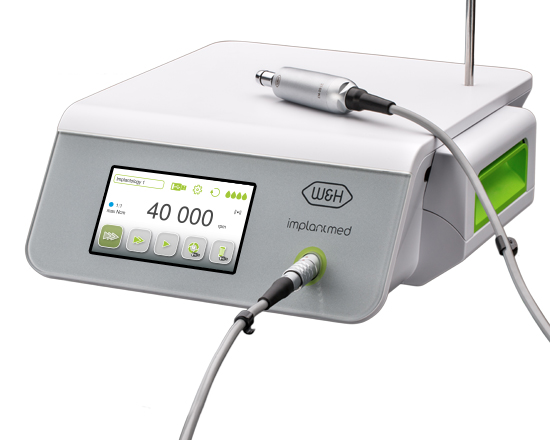

![Implantmed]( "Implantmed")
Implantmed
consta de
> Unidad de control
> Varilla para suero
> Soporte universal
> Cable de alimentación de red
> 3 tubos de spray desechablesSI-1023
REF 30288000Unidad de control para 230 V

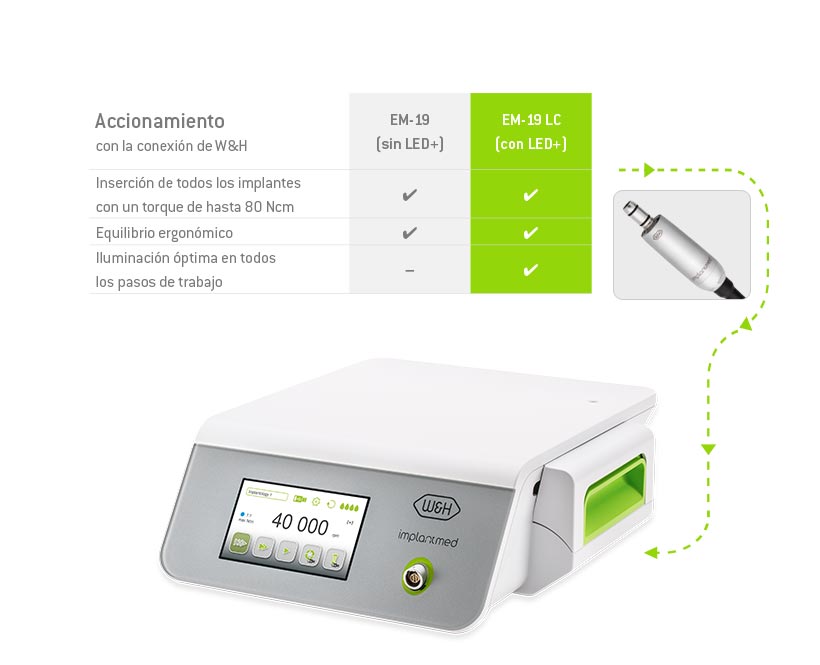

Paso 2: Accionamiento
![Micromotor eléctrico con conexión de W&H]( "Micromotor eléctrico con conexión de W&H")
Micromotor eléctrico con conexión de W&H
Torque máximo del micromotor: 6,2 Ncm
Rango de revoluciones en el micromotor dentro del rango de tensión nominal: 200 – 40.000 rpmEM-19 LC
REF 30281000con LED+
con contactos eléctricos
con cable de 1,8 mEM-19
REF 30185000sin LED+
con contactos eléctricos

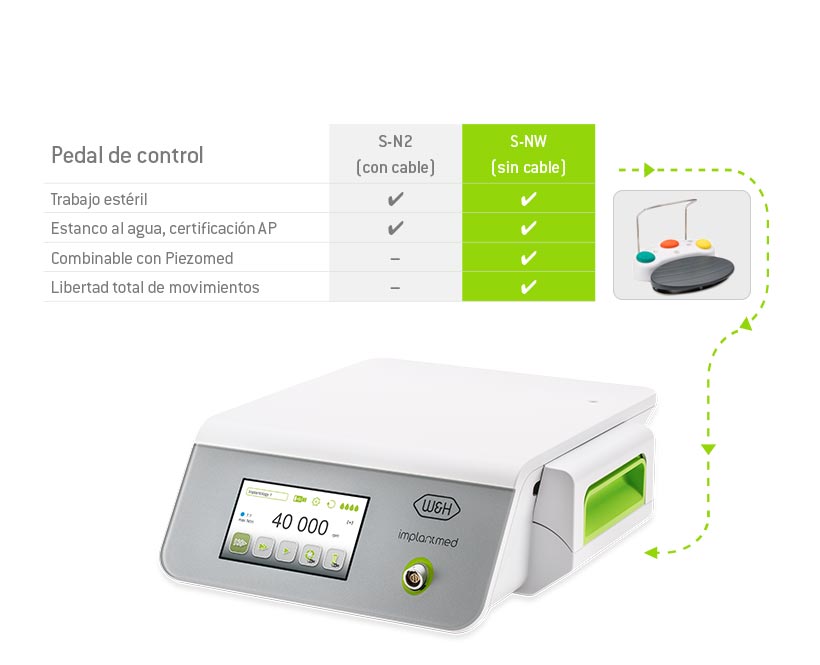

con cable de 1,8 mPaso 3: Pedal de control
![Pedal de control inalámbrico]( "Pedal de control inalámbrico")
Pedal de control inalámbrico
S-NW + CAN
REF 30264000con llave CAN
compatible con
Implantmed SI-1023, SI-1015, SI-1010

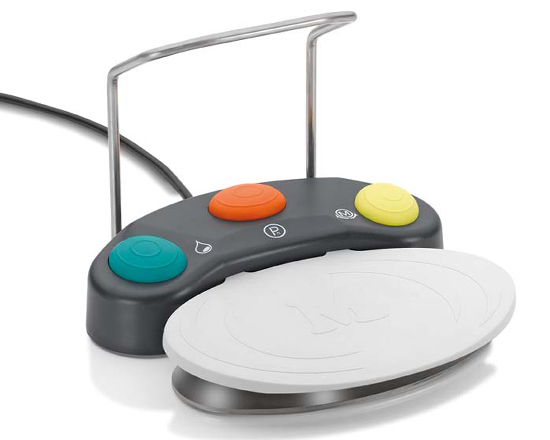

![Pedal de control con cable]( "Pedal de control con cable")
Pedal de control con cable
S-N2
REF 30285000compatible con
Implantmed SI-923, SI-915, SI-1023, SI-1015, SI-1010Paso 4: Medición de la estabilidad del implante
![W&H Osstell Beacon]( "W&H Osstell Beacon")
W&H Osstell Beacon
La unidad de medición W&H Osstell Beacon incluye:
> Dongle USB para la comunicación Wireless
> 1 dispositivo Osstell TestPeg
> 1 base del SmartPeg
> Instrucciones de uso
Dimensiones: 210 x 35 x 25 mm
Peso: 0,7 kg
W&H Osstell Beacon
REF Beacon
![SmartPeg]( "SmartPeg")
SmartPeg
> Vale en el primer pedido para 5 SmartPegs
> Pedido en la tienda web
![SmartPegs]( "SmartPegs")
SmartPegs
> Producto desechable
> Entregado en embalaje individual estéril de 5 unidades
Peso: 0,3 gSmartPegs
REF SmartPegs
Área de descargas
FAQ
-
¿Puede mi motor W&H introducirse en el termodesinfectador?
Sí, si el termodesinfectador tiene un ciclo de secado y el motor lleva el signo de que es "desinfectable y lavable térmicamente".
Más
-
¿Puede mi motor W&H introducirse en un esterilizador de vacío con el tapón de protección puesto?
No. La nueva generación de motores debe esterilizarse sin tapón. (Pero podría utilizarse) Más
-
¿Necesita mantenimiento mi unidad W&H?
Es necesario un mantenimiento regular del funcionamiento y de la seguridad, incluidos los accesorios, y debería llevarse al menos una vez cada 3 años (aunque se aconseja una revisión anual), salvo que la ley fije intervalos de tiempo más reducidos. En el manual de usuario podrá encontrar información detallada en el capítulo "Mantenimiento". Más
-
¿Qué tipos de líneas de irrigación puedo usar en mi equipo?
Para elegir la línea de irrigación adecuada vea la o manual de usuario. Más
-
¿Cómo introducir la línea de irrigación?
Podrá encontrar una descripción detallada en el manual de usuario en el capítulo "Puesta en funcionamiento - General". Más
-
¿Cómo puede limpiarse / esterilizarse la unidad / el motor?
Podrá encontrar una descripción detallada en el manual de usuario en el capítulo "Higiene y mantenimiento". Más
-
¿Pueden utilizarse piezas de mano de otros fabricantes en un motor quirúrgico W&H (implantmed)?
Para aplicaciones que no requieren un torque preciso (perforación, limado,...), puede utilizarse cualquier pieza de mano con conexión ISO 3964. Les informamos que si utiliza piezas de mano y contra-ángulos de otros fabricantes,los valores de torque reflejados en la pantalla puede que no sean correctos, y además pueden resultar dañados. Más
-
¿Pueden utilizarse otras marcas de tubos?
No recomendado. Una diferencia de especificaciones (material, dimensiones) podría provocar problemas como filtración, refrigeración insuficiente o incluso el daño de la unidad. Para elegir la línea de irrigación adecuada vea la "correlación de tubos" o manual de usuario. Más
-
¿Por qué no funciona la luz en mi contra-ángulo LED G cuando estoy colocando un implante?
El generador en el contra-ángulo requiere al menos 300 U/min. para generar la suficiente corriente para el LED. Al colocar un implante la velocidad de rotación ronda entre 15 y 50 U/min. Más
-
¿Debe lubricarse el motor?
No, el motor Implantmed/Elcomed no debe lubricarse. Los cojinetes del motor no precisan mantenimiento. Cualquier mantenimiento de aceite adicional reduciría la duración del cojinete. Más
-
¿Es posible ajustar la velocidad del motor con el programa para colocar un implante?
No, la velocidad en el programa P4 es de 15 rpm cuando está en funcionamiento hacia adelante y 30 rpm en la operación inversa. En el programa P5 (función de mecanizado de rosca), la velocidad es de 20 rpm en funcionamiento hacia adelante y hacia atrás y sólo el torque se puede ajustar. Más
-
¿Qué significa LC en EM-19 LC? ¿Hay un LED en el motor?
LC significa Light Contacts. Significa que hemos integrado una conexión eléctrica en nuestros nuevos motores. Los contactos luminosos suministran alimentación a los nuevos contra-ángulos, con el fin de ofrecer a nuestros clientes la mejor luz en cualquier rango de revoluciones. Para las piezas de mano de cirugía oral de W&H, el LED sigue estando en el cabezal de los contra-ángulos. Más
-
¿Cuál es la diferencia entre torque e ISQ?
Torque es una medición estática, de una sola vez, en el momento de la colocación del implante y no se puede repetir más adelante de forma no invasiva. ISQ de Osstell mide la estabilidad lateral del implante y las mediciones se pueden repetir de forma dinámica, no invasiva, para supervisar el desarrollo de la osteointegración. Más
-

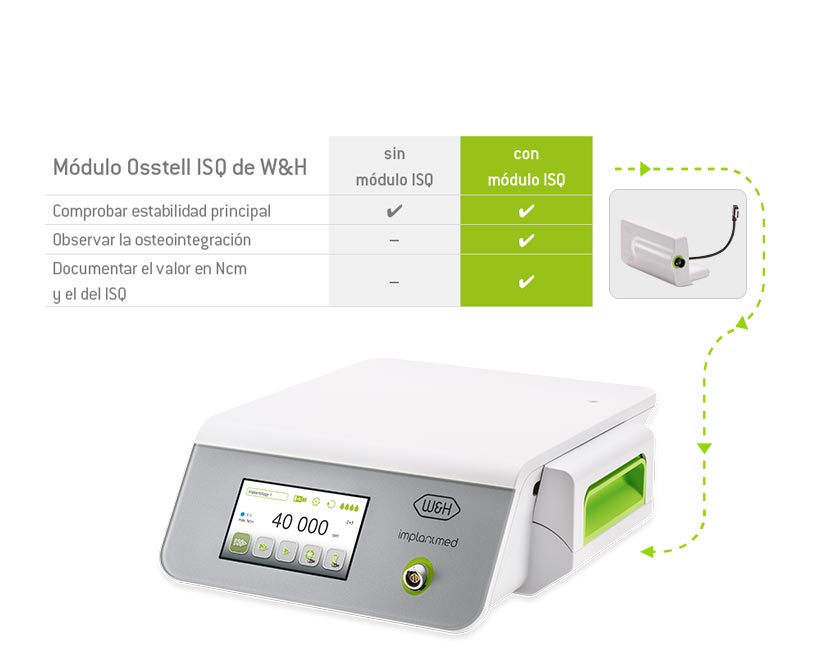

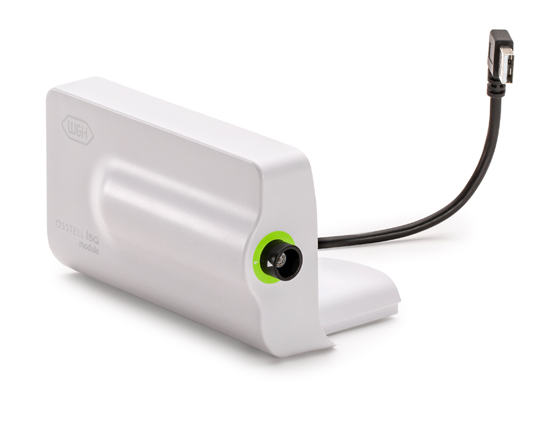

¿Son compatibles los nuevos Implantmed con el módulo Osstell ISQ de W&H?
Sí. Todas las unidades de control SI-1023, SI-1015 y SI-1010 se pueden actualizar con el módulo Osstell ISQ de W&H Más
-
¿Son compatibles los micromotores de Implantmed anteriores con el nuevo Implantmed o viceversa?
No. El nuevo micromotor tiene una nueva conexión con una nueva electrónica y es el más corto que existe en la actualidad. Más
-
¿Se pueden conectar los contra-ángulos actuales con los nuevos motores?
Sí. Todos los contra-ángulos y piezas de mano de uso quirúrgico de W&H se pueden conectar con el nuevo motor EM-19 Más
-
¿Se pueden conectar los nuevos contra-ángulos con motores anteriores?
No. Para obtener el mejor equilibrio, acortamos la longitud de acoplamiento interna. Por tanto, los contra-ángulos con solo un sufijo L no se pueden conectar a motores anteriores Más
-
¿Pueden los clientes desmontar los nuevos contra-ángulos?
Sí. En W&H, la letra “S” siempre indica que el contra-ángulo quirúrgico se puede desmontar. La letra “I” indica que el contra-ángulo quirúrgico no se puede desmontar (por ej. WS-75 L frente a WI-75) Más
-
¿Son compatibles los pedales de control con cable anteriores con la nueva unidad o viceversa?
No. Debido a la nueva electrónica no son compatibles. Más
-
¿Pueden readaptarse unidades Implantmed anteriores con el pedal de control inalámbrico?
Sí, se pueden readaptar las siguientes unidades:
> Implantmed SI-923 REF16929000
> Implantmed SI-915 REF16929001
> Elcomed SA-310 REF15933100/15933101/15933102/15933103
Póngase en contacto con su delegación de W&H para saber si el pedal de control inalámbrico está ya está disponible en su país Más -
Módulo Piezomed: ¿Las piezas de mano del Módulo Piezomed son compatibles con el Piezomed SA-320?
No, no son compatibles. Más
-
Módulo Piezomed: ¿El módulo también funciona con dispositivos OEM?
Sí, pero son necesarias diferentes actualizaciones del software. Más
-
Módulo Piezomed: ¿Se pueden reequipar los dispositivos en el mercado?
Sí, todos los dispositivos SI-10XX. Más
Instrucciones de uso
Find all languages of the Update Hygiene and Maintenance (EN ISO 17664:2017) in the Download Centre.
Vídeos & Tutoriales
-
Su aliado perfecto
Implantmed destaca ante todo por ser fácil de manejar, tener un motor potente y una función de mecanizado para realizar roscas en el hueso.
Gracias a su uso intuitivo, todos los programas son fácilmente programables a través de los controles de la unidad o del pedal de control.Ventajas
- Fácil de manejar
- Micromotor potente con un torque de 5,5 Ncm
- Amplio rango de revoluciones: de 300 a 40.000 rpm en el micromotor
- Limitación exacta del torque: de 5 a 70 Ncm
- Función de mecanizado para realizar roscas en el hueso
- Micromotor con cable, termodesinfectable y esterilizable

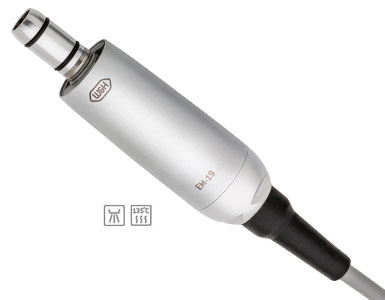

Motor potenteMotor potente
Con el motor potente las intervenciones complicadas pueden efectuarse sin grandes esfuerzos.
Un torque de 5,5 Ncm y un rango de revoluciones de 300 a 40.000 rpm hacen posible.
Para una aplicación segura dispone de torque automático en el instrumento rotatorio, que se establece en el Implantmed en un rango de 5 a 70 Ncm.

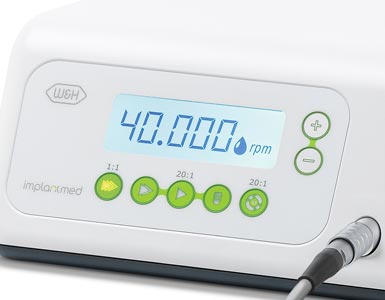

Fácil de manejarFácil de manejar
Todos los procesos de trabajo para una implantación son ajustables de forma sencilla por pulsando las teclas Más y Menos de la unidad o mediante el pedal de control.
Los valores individuales se muestran claramente en la pantalla y son fáciles de leer.
Función de mecanizado para realizar roscas en el huesoFunción de mecanizado para realizar roscas en el hueso
La función de mecanizado para realizar roscas en el hueso, integrada en el programa 5, le ayuda en la realización de fijaciones de implantes en huesos duros.
Cuando se hace el primer corte de una rosca, se minimiza la compresión en los huesos al enroscar el implante y se favorece la curación sin estrés del implante.

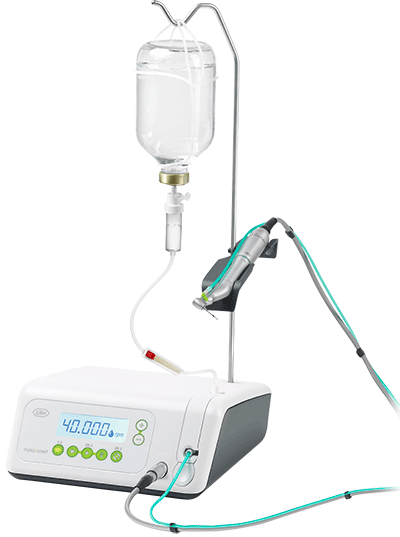

![Implantmed Classic]( "Implantmed Classic")

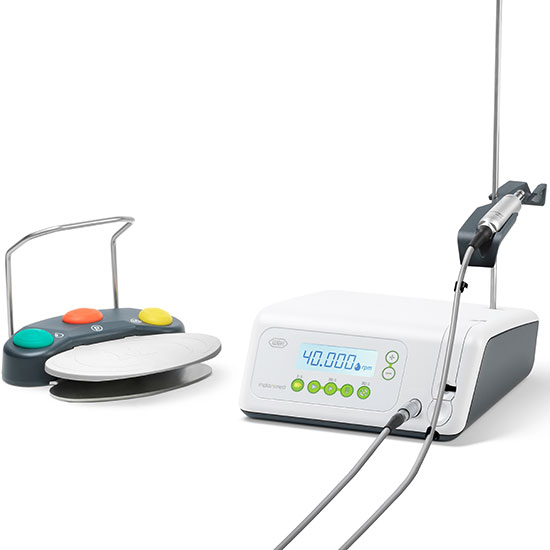

Implantmed Classic
consta de: unidad de control, micromotor con cable
de 1,8 m incl. 5 clips de sujeción, pedal de control S-N2, soporte, soporte del micromotor, cable de red,
2 seguros antitorsión y 3 tubos de spray desechablesSI-923
REF 90000161230 V
REF 90000161Área de descargas
FAQ
-
¿Puede mi motor W&H introducirse en el termodesinfectador?
Sí, si el termodesinfectador tiene un ciclo de secado y el motor lleva el signo de que es "desinfectable y lavable térmicamente".
Más
-
¿Puede mi motor W&H introducirse en un esterilizador de vacío con el tapón de protección puesto?
No. La nueva generación de motores debe esterilizarse sin tapón. (Pero podría utilizarse) Más
-
¿Necesita mantenimiento mi unidad W&H?
Es necesario un mantenimiento regular del funcionamiento y de la seguridad, incluidos los accesorios, y debería llevarse al menos una vez cada 3 años (aunque se aconseja una revisión anual), salvo que la ley fije intervalos de tiempo más reducidos. En el manual de usuario podrá encontrar información detallada en el capítulo "Mantenimiento". Más
-
¿Qué tipos de líneas de irrigación puedo usar en mi equipo?
Para elegir la línea de irrigación adecuada vea la o manual de usuario. Más
-
¿Cómo introducir la línea de irrigación?
Podrá encontrar una descripción detallada en el manual de usuario en el capítulo "Puesta en funcionamiento - General". Más
-
¿Cómo puede limpiarse / esterilizarse la unidad / el motor?
Podrá encontrar una descripción detallada en el manual de usuario en el capítulo "Higiene y mantenimiento". Más
-
¿Pueden utilizarse piezas de mano de otros fabricantes en un motor quirúrgico W&H (implantmed)?
Para aplicaciones que no requieren un torque preciso (perforación, limado,...), puede utilizarse cualquier pieza de mano con conexión ISO 3964. Les informamos que si utiliza piezas de mano y contra-ángulos de otros fabricantes,los valores de torque reflejados en la pantalla puede que no sean correctos, y además pueden resultar dañados. Más
-
¿Pueden utilizarse otras marcas de tubos?
No recomendado. Una diferencia de especificaciones (material, dimensiones) podría provocar problemas como filtración, refrigeración insuficiente o incluso el daño de la unidad. Para elegir la línea de irrigación adecuada vea la "correlación de tubos" o manual de usuario. Más
-
¿Por qué no funciona la luz en mi contra-ángulo LED G cuando estoy colocando un implante?
El generador en el contra-ángulo requiere al menos 300 U/min. para generar la suficiente corriente para el LED. Al colocar un implante la velocidad de rotación ronda entre 15 y 50 U/min. Más
-
¿Debe lubricarse el motor?
No, el motor Implantmed/Elcomed no debe lubricarse. Los cojinetes del motor no precisan mantenimiento. Cualquier mantenimiento de aceite adicional reduciría la duración del cojinete. Más
-
¿Es posible ajustar la velocidad del motor con el programa para colocar un implante?
No, la velocidad en el programa P4 es de 15 rpm cuando está en funcionamiento hacia adelante y 30 rpm en la operación inversa. En el programa P5 (función de mecanizado de rosca), la velocidad es de 20 rpm en funcionamiento hacia adelante y hacia atrás y sólo el torque se puede ajustar. Más
-
¿Qué significa LC en EM-19 LC? ¿Hay un LED en el motor?
LC significa Light Contacts. Significa que hemos integrado una conexión eléctrica en nuestros nuevos motores. Los contactos luminosos suministran alimentación a los nuevos contra-ángulos, con el fin de ofrecer a nuestros clientes la mejor luz en cualquier rango de revoluciones. Para las piezas de mano de cirugía oral de W&H, el LED sigue estando en el cabezal de los contra-ángulos. Más
-
¿Cuál es la diferencia entre torque e ISQ?
Torque es una medición estática, de una sola vez, en el momento de la colocación del implante y no se puede repetir más adelante de forma no invasiva. ISQ de Osstell mide la estabilidad lateral del implante y las mediciones se pueden repetir de forma dinámica, no invasiva, para supervisar el desarrollo de la osteointegración. Más
-
¿Son compatibles los nuevos Implantmed con el módulo Osstell ISQ de W&H?
Sí. Todas las unidades de control SI-1023, SI-1015 y SI-1010 se pueden actualizar con el módulo Osstell ISQ de W&H Más
-
¿Son compatibles los micromotores de Implantmed anteriores con el nuevo Implantmed o viceversa?
No. El nuevo micromotor tiene una nueva conexión con una nueva electrónica y es el más corto que existe en la actualidad. Más
-
¿Se pueden conectar los contra-ángulos actuales con los nuevos motores?
Sí. Todos los contra-ángulos y piezas de mano de uso quirúrgico de W&H se pueden conectar con el nuevo motor EM-19 Más
-
¿Se pueden conectar los nuevos contra-ángulos con motores anteriores?
No. Para obtener el mejor equilibrio, acortamos la longitud de acoplamiento interna. Por tanto, los contra-ángulos con solo un sufijo L no se pueden conectar a motores anteriores Más
-
¿Pueden los clientes desmontar los nuevos contra-ángulos?
Sí. En W&H, la letra “S” siempre indica que el contra-ángulo quirúrgico se puede desmontar. La letra “I” indica que el contra-ángulo quirúrgico no se puede desmontar (por ej. WS-75 L frente a WI-75) Más
-
¿Son compatibles los pedales de control con cable anteriores con la nueva unidad o viceversa?
No. Debido a la nueva electrónica no son compatibles. Más
-
¿Pueden readaptarse unidades Implantmed anteriores con el pedal de control inalámbrico?
Sí, se pueden readaptar las siguientes unidades:
> Implantmed SI-923 REF16929000
> Implantmed SI-915 REF16929001
> Elcomed SA-310 REF15933100/15933101/15933102/15933103
Póngase en contacto con su delegación de W&H para saber si el pedal de control inalámbrico está ya está disponible en su país Más -
Módulo Piezomed: ¿Las piezas de mano del Módulo Piezomed son compatibles con el Piezomed SA-320?
No, no son compatibles. Más
-
Módulo Piezomed: ¿El módulo también funciona con dispositivos OEM?
Sí, pero son necesarias diferentes actualizaciones del software. Más
-
Módulo Piezomed: ¿Se pueden reequipar los dispositivos en el mercado?
Sí, todos los dispositivos SI-10XX. Más
Instrucciones de uso
Find all languages of the Update Hygiene and Maintenance (EN ISO 17664:2017) in the Download Centre.
Vídeos & Tutoriales
-
-

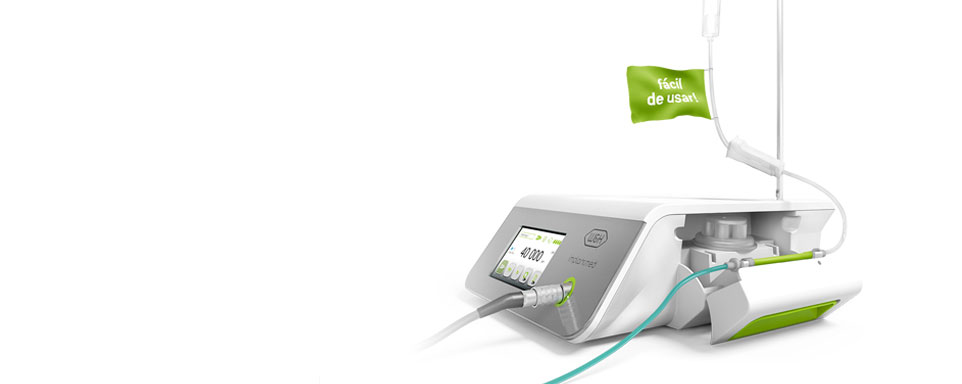

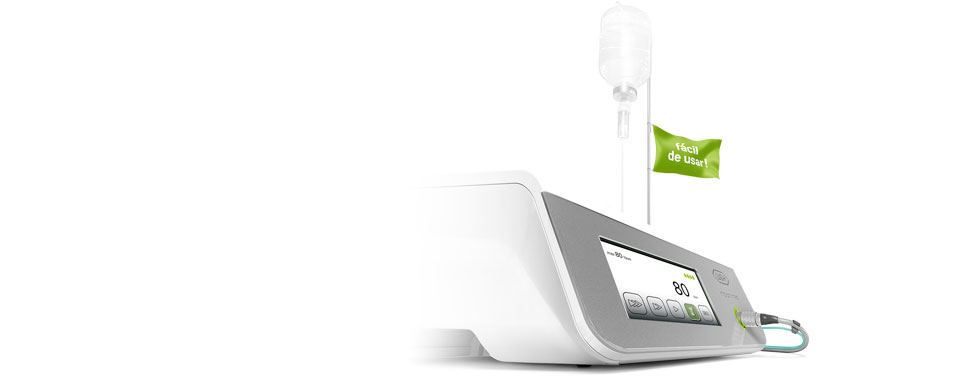

Implantmed SI-1023
Modelo: SI-1023 Tensión de red: 230V Fluctuación de voltaje permitida: 220 – 240 V Corriente nominal: 0,3 – 0,8 A Frecuencia: 50 – 60 Hz Fusible (2 uds.): 250 V – T1,6AH Consumo de potencia máximo: 170 VA Potencia maxima de salida mecánica: 80 W Torque máximo del micromotor: 6,2 Ncm Rango de revoluciones en el micromotor
dentro del rango de tensión nominal:200 – 40.000 min -1 Volumen del caudal de refrigerante al 100 %: min. 90 ml/min Dimensiones en mm (altura × ancho × profundidad): 100 x 262 x 291 Peso en kg: 3,5 Pedal de control: S-N2 / S-NW Piezas de mano rectas y contra-ángulos con mini-LED+: S-11 L / WS-56 L, WS-75 L, WS-91 L, WS-92 L Garantía: 24 meses
Implantmed SI-915, SI-923
Modelo: SI-915 SI-923 Torque máximo del instrumento rotatorio (en el programa 4): 70 Ncm Tensión de red: 110 – 130 V 220 – 240 V Frecuencia: 50 / 60 Hz Potencia maxima de salida mecánica: 80 W Torque máximo del micromotor: 5,5 Ncm Rango de revoluciones en el micromotor
dentro del rango de tensión nominal:300 – 40.000 min -1 Piezas de mano y contra-ángulos: WI-75 E/KM / S-9 L G / S-11 L G / WS-56 L G / WS-75 L G / WS-91 L G / WS-92 L G Longitud del cable del micromotor: 1,8 m Caudal de refrigerante al 100 %: min 90 ml/min Pedal de control: S-N2 Altura / anchura / profundidad: 100 x 235 x 240 mm
