20 лет новаторского духа
›Унифицированное удобство использования и программные процессы передаются из поколения в поколение
›Пять программ для каждого этапа имплантации, которые индивидуально настраиваются и хранятся в памяти
›Встроенный насос, многофункциональное ножное управление, а также стерилизуемый двигатель и кабель
Implantmed знает, что нужно хирургам и имплантологам!
Implantmed plus от компании W&H, обеспечивает вам и вашим пациентам еще большую безопасность.

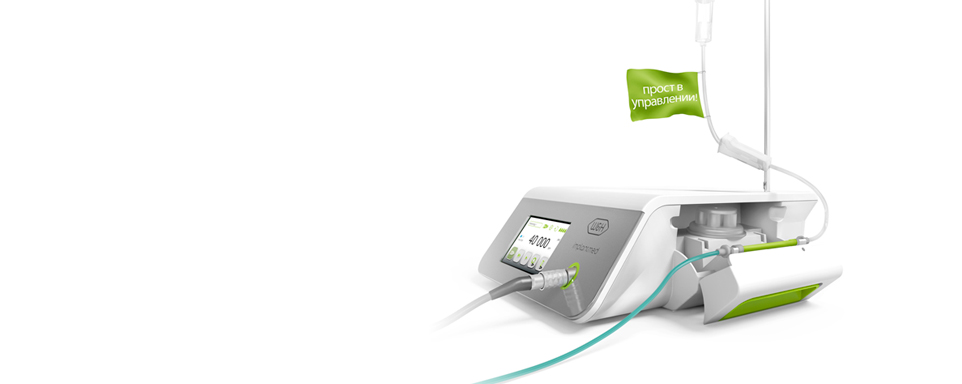

Благодаря интуитивно понятной концепции управления, цветному сенсорному дисплею и стеклянной поверхности, Implantmed гарантирует высочайший уровень комфорта.
Приводной блок оснащен функцией автоматической нарезки резьбы, автоматическим контролем крутящего момента, а также доступным, в качестве принадлежности, модулем Osstell для измерения стабильности имплантов.Обзор преимуществ
- Интуитивно понятная концепция управления
- Надежный контроль крутящего момента и измеряемая стабильность имплантатов
- Чрезвычайно короткий, мощный мотор
- Интуитивно понятная конструкция насоса.
- Беспроводной блок ножного управления

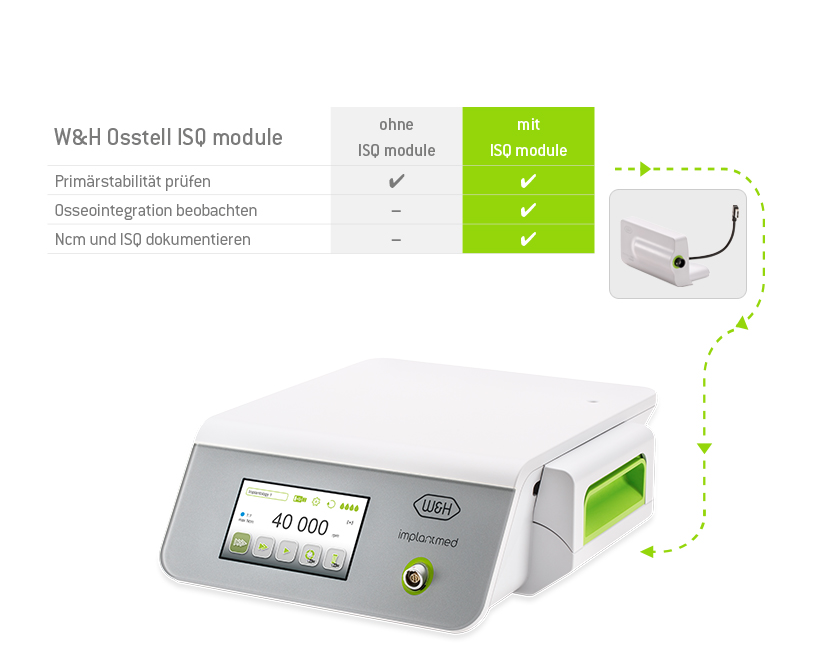

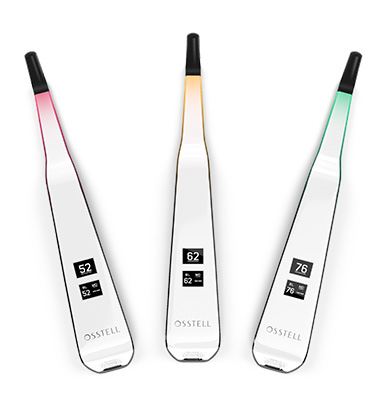

Osstell Beacon беспроводное управлениеW&H Osstell Beacon беспроводное управление
• Подключение через беспроводное соединение и USB-интерфейс
• Коэффициент стабильности имплантата, включая цветовое кодирование, отображается непосредственно на дисплее Implantmed

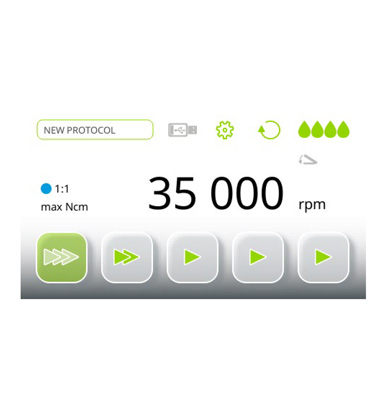

Расширение протокола этапов установки имплантаРасширение протокола этапов установки импланта
• Возможность выбора до 5 дополнительных программ крутящего момента
• Возможны 2 программы имплантации с полным контролем нарезки резьбы

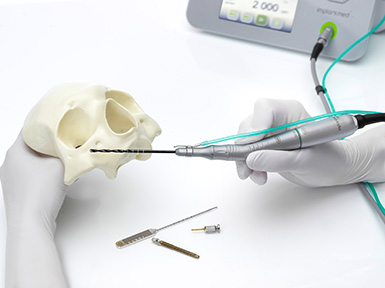

Имплементация наконечника ZygomaИмплементация наконечника Zygoma
• Имплементация наконечника Zygoma SZ-75
• Точность крутящего момента благодаря настройке всей системы
• Возможность выбора коэффициента передачи в Implantmed Plus

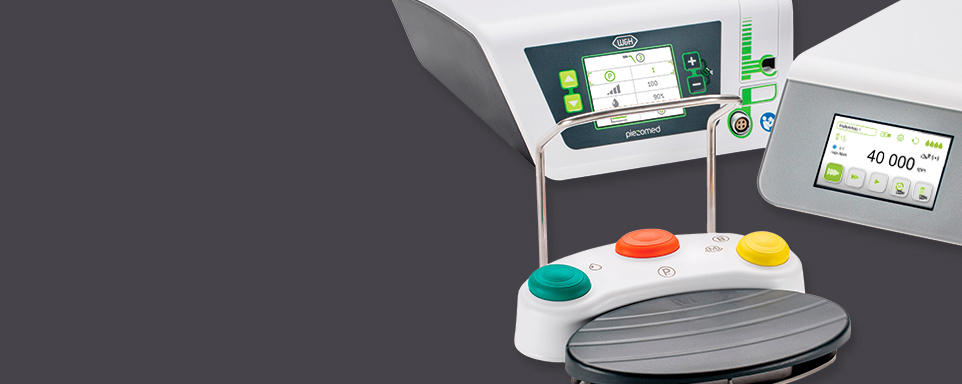

Беспроводной блок ножного управления
Свобода движений
- Высокая степень безопасность в обрабатываемой зоне
- Один для всех — возможность управлять несколькими приборами W&H

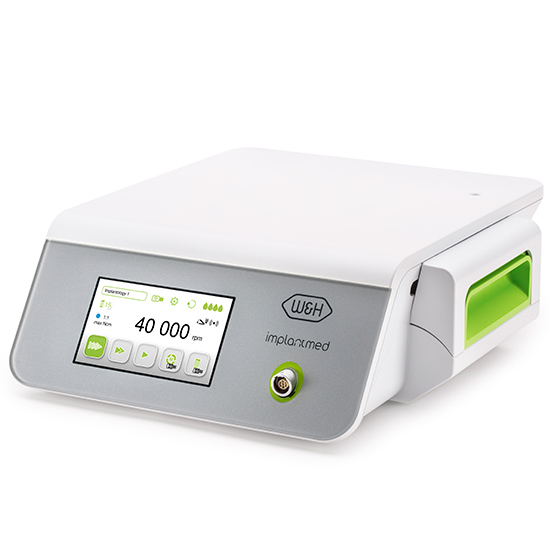

Шаг 1. Блок управления
![Implantmed Plus]( "Implantmed Plus")

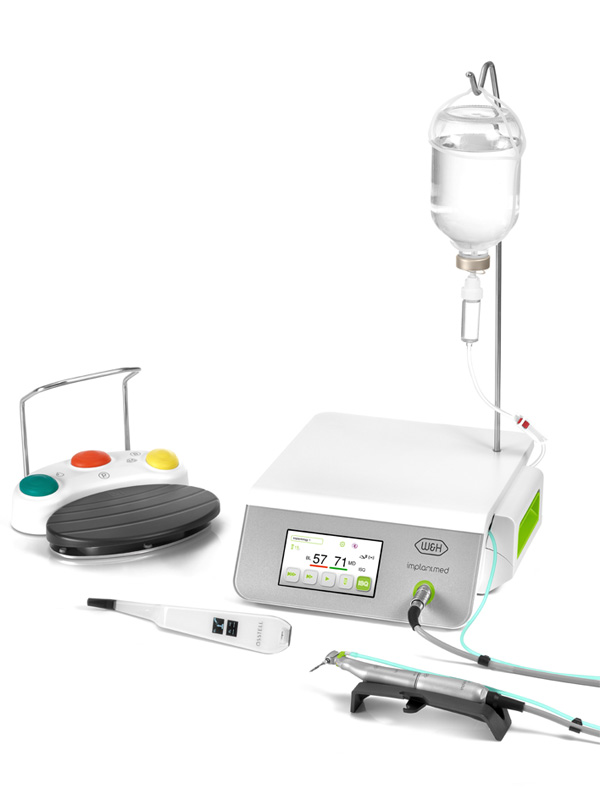

Implantmed Plus
включает в себя:
> блок управления,
> штатив,
> универсальную подставку,
> сетевой кабель,
> 3 одноразовых шланга охлаждающей жидкостиSI-1023
REF 30288000Блок управления для сетевого напряжения 230 В
SI-1015
REF 30289000Блок управления для сетевого напряжения 120 В
SI-1010
REF 30290001Блок управления для сетевого напряжения 100 В

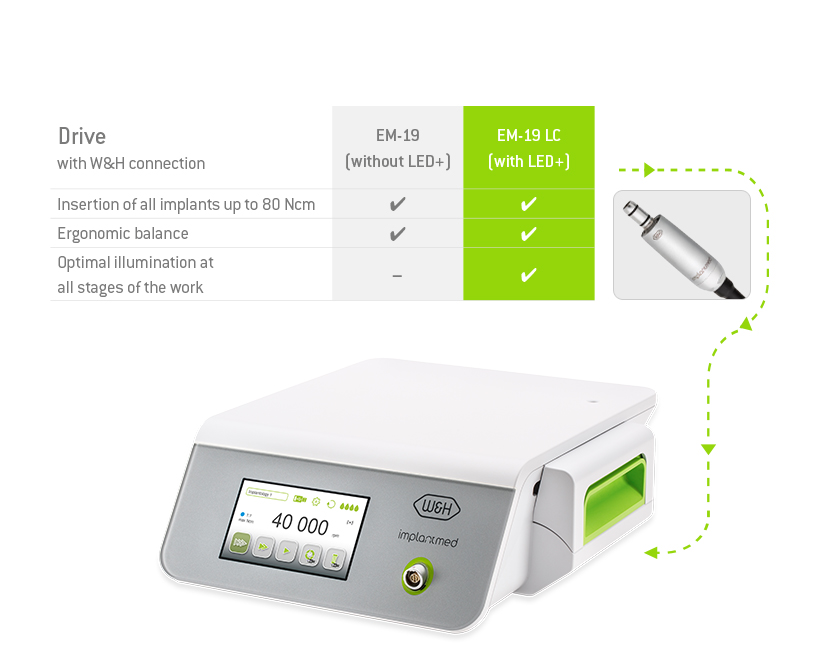

Шаг 2. Привод
![Электромотор с разъемом W&H]( "Электромотор с разъемом W&H")

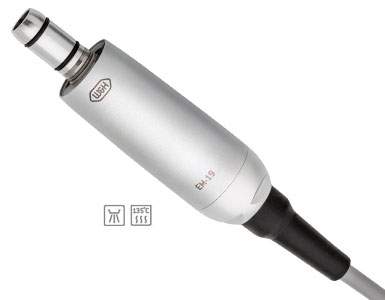

Электромотор с разъемом W&H
Максимальный крутящий момент на моторе 6,2 Н·см
Диапазон частоты вращения на моторе в диапазоне номинального напряжения: от 200 до 40 000 об/минEM-19 LC
REF 30281000с LED+
с электрическими контактами
с кабелем 1,8 мEM-19
REF 30185000без LED+
без электрических контактов

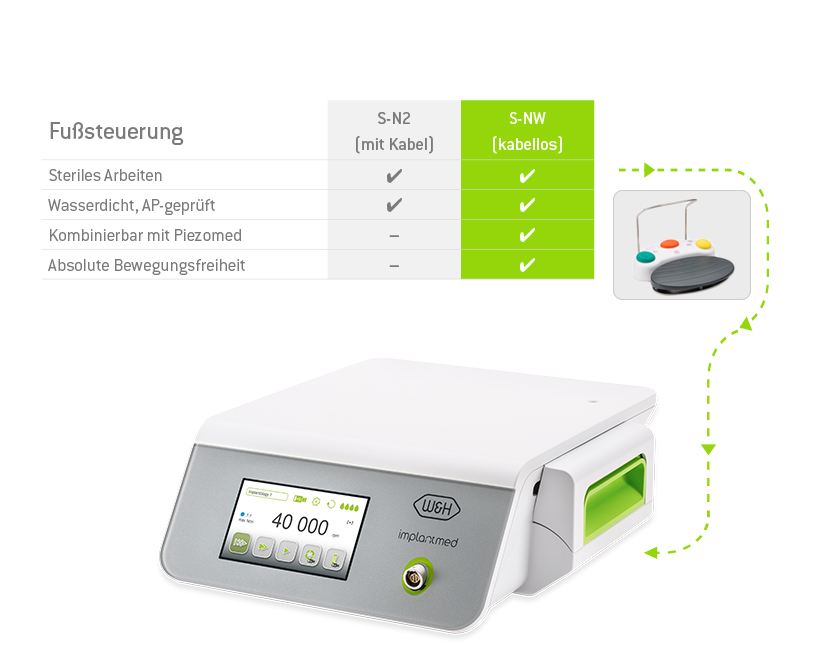

с кабелем 1,8 мШаг 3. Блок ножного управления
![Беспроводной блок ножного управления]( "Беспроводной блок ножного управления")
Беспроводной блок ножного управления
S-NW + CAN
REF 30264000с электронным защитным ключом-заглушкой CAN
совместимость с
Implantmed SI-1023, SI-1015, SI-1010
![Блок ножного управления с кабелем]( "Блок ножного управления с кабелем")
Блок ножного управления с кабелем
S-N2
REF 30285000совместимость с
Implantmed SI-1023, SI-1015, SI-1010Шаг 4. Измерение стабильности имплантата
![W&H Osstell Beacon]( "W&H Osstell Beacon")
W&H Osstell Beacon
В комплект поставки измерительного устройства Osstell Beacon входят:
> USB-ключ для беспроводной связи
> 1 тестовый штифт Osstell TestPeg
> 1 крепление для установки SmartPeg
> Инструкция по эксплуатации
Размеры: 210 x 35 x 25 mm
Вес: 0.7 kg
W&H Osstell Beacon
REF Beacon
![SmartPeg]( "SmartPeg")
SmartPeg
> Заказ в интернет-магазине
Загрузить раздел
FAQ
- Как можно отрегулировать крутящий момент?
- Могут ли наконечники других производителей использоваться с хирургическим мотором W&H (Implantmed / Elcomed)?
- Могут ли использоваться другие марки ирригационных трубок?
- Как подсоединить ирригационную трубку?
- Как можно очистить/стерилизовать корпус аппарата/мотор?
- Можно ли регулировать скорость мотора с использованием программы для ввода имплантата?
- Почему свет наконечника "LED G" не работает при установке имплантата?
- Можно ли обрабатывать мотор Implantmed/Elcomed в термодезифекторе?
- Можно ли обрабатывать мотор Implantmed/Elcomed в вакуумном стерилизаторе с надетым защитным колпачком?
- Нуждается ли в обслуживании Implantmed/Elcomed W&H?
- Какие типы ирригационных трубок можно использовать на моем аппарате?
- Нужно ли смазывать мотор?
- Модуль "Пьезомед": Могу ли я использовать те же наконечники Piezomed для SA-320 и новых модулей?
- Совместим ли предшествующий мотор Implantmed с Implantmed Classic?
- Можно ли использовать Implantmed Classic в сочетании с беспроводным ножным управлением?
- Можно ли использовать ножной блок управления S-N1 (предыдущая версия)?
- Модуль "Пьезомед": Можно ли использовать наконечники других производителей?
Инструкции по использованию
Обновление раздела «Очистка и обслуживание согласно стандарту EN ISO 17664:2017» на всех языках доступно здесь: Центр загрузок.
Загрузки
Видео и учебные материалы
-
Ваш надежный партнер в имплантологии!
Благодаря Implantmed вы сможете выполнять хирургические операции в области имплантологии, хирургии полости рта и челюстно-лицевой хирургии
уверенно и с высокой точностью.
Implantmed характеризуется
простотой управления, мощным мотором и функцией автоматической нарезки резьбы.
Благодаря логичной и продуманной концепции управления для имплантологов все программы можно с легкостью настраивать путем нажатия кнопок на приборе или активации блока ножного управления.Ваши преимущества
- Простота управления
- Мощный мотор с крутящим моментом 5,5 Н∙см
- Широкий диапазон частоты вращения: от 300 до 40 000 об/мин на моторе
- Точное ограничение крутящего момента: от 5 до 70 Н·см
- Функция автоматической нарезки резьбы
- Мотор с кабелем, пригоден для термической дезинфекции и стерилизации
Мощный моторМощный мотор для имплантологии
Благодаря мощному мотору даже самые сложные имплантологические операции проходят без значительных затрат энергии.
Это возможно, так как крутящий момент мотора составляет 5,5 Н·см, а диапазон частоты вращения — от 300 до 40 000 об/мин.
При этом о безопасности использования в имплантологии заботится функция автоматического контроля крутящего момента вращающегося инструмента, которую можно настраивать на приборе Implantmed в диапазоне от 5 до 70 Н∙см.

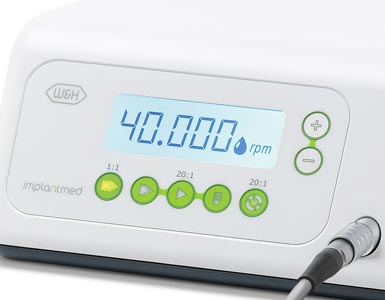

Простота управленияПростота управления для имплантологии
Простота управления стоит в имплантологии на переднем плане.
Все рабочие операции при имплантации зуба можно абсолютно легко настраивать, нажимая кнопки плюса и минуса на приборе, либо путем активации блока ножного управления.
Отдельные значения наглядно отображаются на большом дисплее, откуда их можно легко считать.
Функция автоматической
нарезки резьбыФункция автоматической нарезки резьбы
Встроенная в программу 5 функция автоматической нарезки резьбы помогает при установке имплантата зуба в твердую кость.
Благодаря предварительной нарезке резьбы предотвращается слишком большая компрессия кости при установке имплантата. Это позволяет устанавливать имплантат без излишних усилий и напряжения.

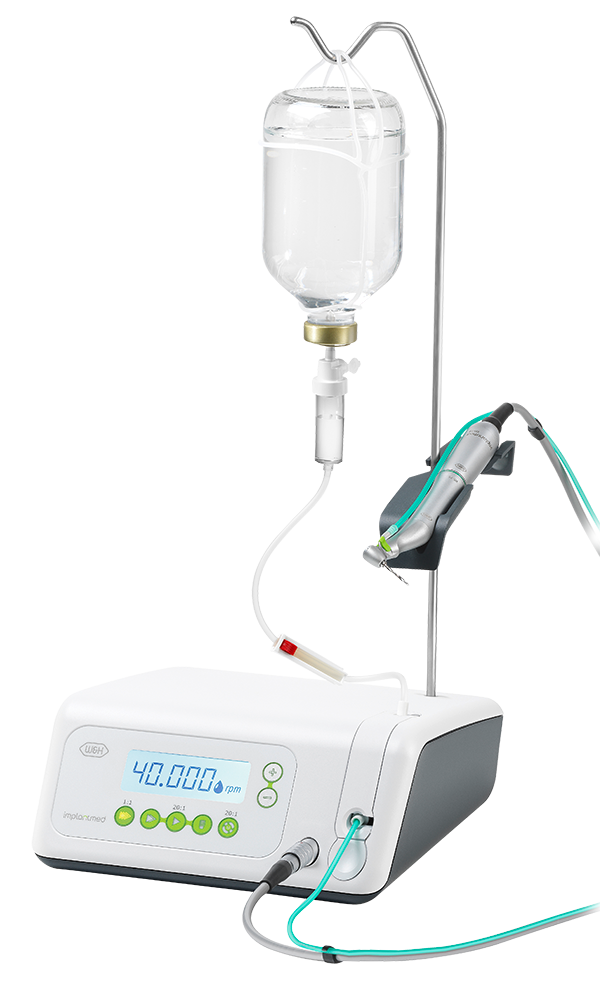

![Implantmed Classic]( "Implantmed Classic")

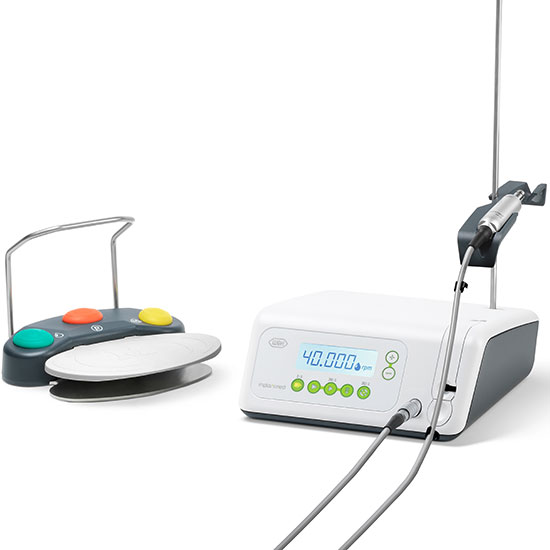

Implantmed Classic
включает в себя: блок управления,
мотор с кабелем 1,8 м и 5 фиксаторов для шланга,
блок ножного управления S-N2, штатив, подставку под мотор,
сетевой кабель, 2 стопора против вращения и 3 шт. одноразовых трубочекSI-923
REF 90000161230 В
SI-915
REF 30287000115 В
Загрузить раздел
FAQ
- Как можно отрегулировать крутящий момент?
- Могут ли наконечники других производителей использоваться с хирургическим мотором W&H (Implantmed / Elcomed)?
- Могут ли использоваться другие марки ирригационных трубок?
- Как подсоединить ирригационную трубку?
- Как можно очистить/стерилизовать корпус аппарата/мотор?
- Можно ли регулировать скорость мотора с использованием программы для ввода имплантата?
- Почему свет наконечника "LED G" не работает при установке имплантата?
- Можно ли обрабатывать мотор Implantmed/Elcomed в термодезифекторе?
- Можно ли обрабатывать мотор Implantmed/Elcomed в вакуумном стерилизаторе с надетым защитным колпачком?
- Нуждается ли в обслуживании Implantmed/Elcomed W&H?
- Какие типы ирригационных трубок можно использовать на моем аппарате?
- Нужно ли смазывать мотор?
- Модуль "Пьезомед": Могу ли я использовать те же наконечники Piezomed для SA-320 и новых модулей?
- Совместим ли предшествующий мотор Implantmed с Implantmed Classic?
- Можно ли использовать Implantmed Classic в сочетании с беспроводным ножным управлением?
- Можно ли использовать ножной блок управления S-N1 (предыдущая версия)?
- Модуль "Пьезомед": Можно ли использовать наконечники других производителей?
Инструкции по использованию
Обновление раздела «Очистка и обслуживание согласно стандарту EN ISO 17664:2017» на всех языках доступно здесь: Центр загрузок.
Загрузки
Видео и учебные материалы
-
-
Implantmed SI-1023, SI-1015, SI-1010
Тип SI-1023 SI-1015 SI-1010 Сетевое напряжение 230 В 120 В 100 В Допустимое колебание напряжения 220–240 В 110–130 В 90–110 В Номинальный ток 0,3–0,8 А 0,3–1,6 А 0,3–1,4 А Частота 50 — 60 Гц Сетевой предохранитель (2 pcs) 250 В — T1,6AH Максимальная потребляемая мощность 170 В·А Максимальная полезная мощность 80 Вт Максимальный крутящий момент на моторе 6,2 Н∙см Диапазон частоты вращения на моторе в диапазоне номинального напряжения 200–40 000 об/ мин Расход охлаждающей жидкости при 100 % не менее 90 мл/мин Размеры в мм (высота × ширина × глубина): 100 х 262 х 291 Вес в кг: 3,5 Блок ножного управления S-N2/S-NW Прямые и угловые наконечники с подсветкой мини-LED+ S-11 L/WS-56 L, WS-75 L, WS-91 L, WS-92 L Гарантия 24 месяца Implantmed SI-915, SI-923
Тип SI-915 SI-923 Максимальный крутящий момент вращающегося инструмента
(в программе 4)70 Н∙см Сетевое напряжение 110–130 В 220–240 В Частота 50/60 Гц Максимальная полезная мощность 80 Вт Максимальный крутящий момент на моторе 5,5 Н∙см Диапазон частоты вращения на моторе в диапазоне номинального напряжения 300–40 000 об/ мин Прямые и угловые наконечники WI-75 E/KM / S-9 L G / S-11 L G / WS-56 L G / WS-75 L G / WS-91 L G / WS-92 L G Длина кабеля мотора 1,8 м Расход охлаждающей жидкости при 100 % не менее 90 мл/мин Блок ножного управления S-N2 Высота x ширина x глубина 100 х 235 х 240 мм
Принадлежности и расходные материалы
Стерилизуемый комплект для ирригации длиной 2,2 м.
REF 04719400
Комплект одноразовых стерильных ирригационных трубок (2,2 м.)
REF 04363600
Скоба для ножной педали SN-1
REF 04653500
Транспортировочный чемодан
REF 04013600
Устройство, предотвращающее скручивание (для мотора)
REF 04006800
