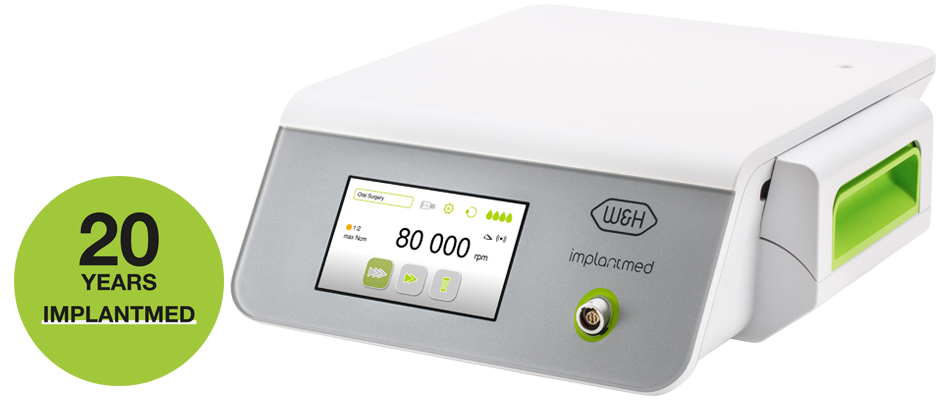

20 let průkopnického ducha
› Sjednocená použitelnost a programové procesy se dědí z generace na generaci
› Pět programů pro každý implementační krok, individuálně nastavitelné a skladovatelné
› Integrované čerpadlo, multifunkční nožní ovladač a sterilizovatelný motor a kabely

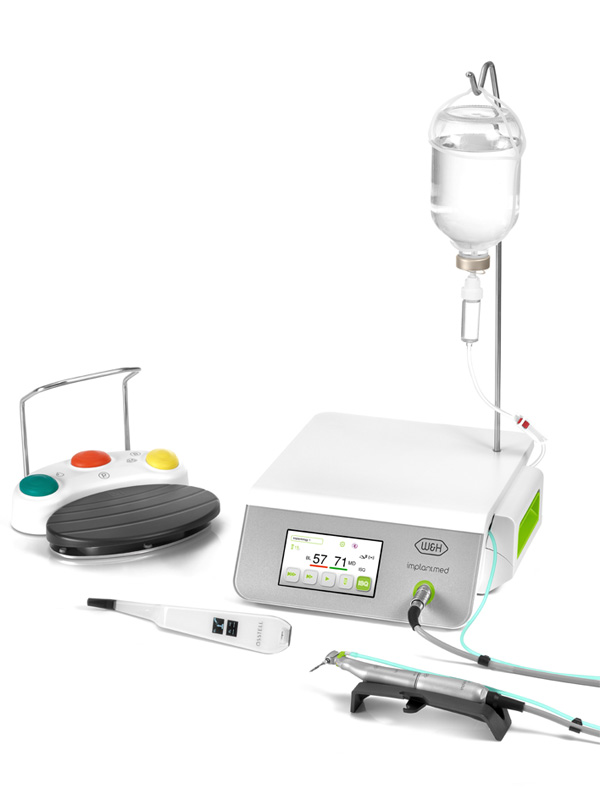

Implantmed ví, co chirurgové a implantologové potřebují!
Nový Implantmed od společnosti W&H zajišťuje pro Vás i Vaše pacienty ještě vyšší bezpečnost.
S intuitivním uživatelským rozhraním, barevným dotykovým displejem a skleněným povrchem nabízí nový Implantmed nejvyšší úroveň pohodlí.

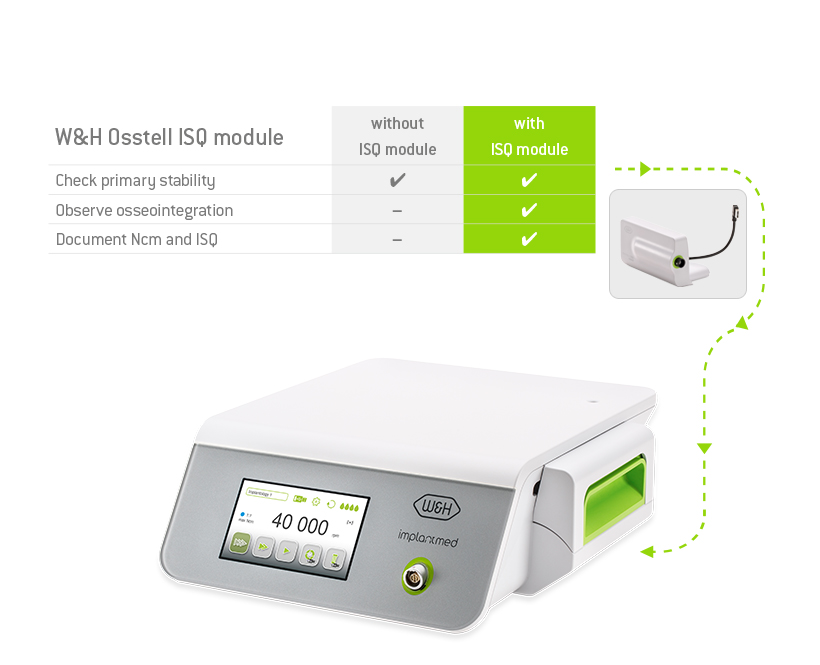

Pohonná jednotka je pro účely implantologie ideální hlavně díky automatické funkci řezání závitu, automatické regulaci točivého momentu a modulu W&H Osstell ISQ pro měření stability implantátů, který je k dispozici jako příslušenství.Hlavní výhody ve zkratce
- Intuitivní uživatelské rozhraní
- Bezpečná regulace točivého momentu a měření stability implantátu
- Ultrakrátký výkonný elektromotor

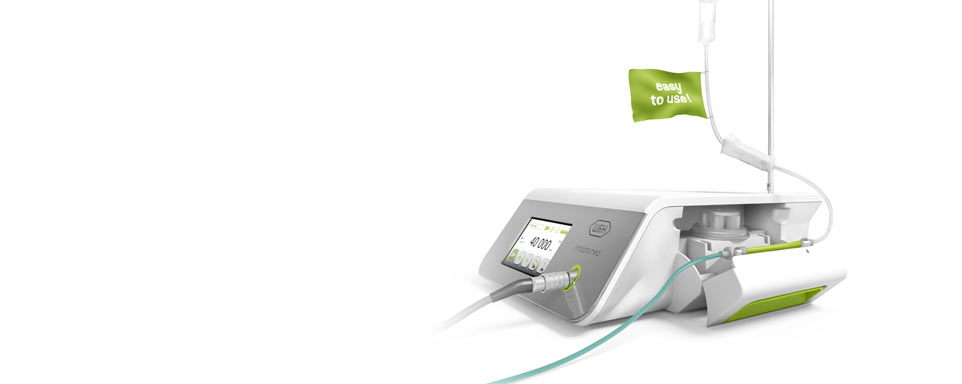

- Nové provedení pumpy
- Bezdrátové nožní ovládání
Párování přístroje W&H Osstell BeaconW&H Osstell Beacon Pairing
• Připojení přes Bluetooth adaptér nebo rozhraní USB
• Zobrazení naměřených hodnot včetně barevného kódování na displeji zařízení Implantmed

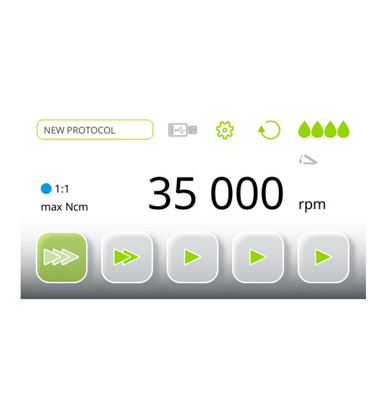

Rozšíření protokolu pro stupně vrtáníRozšíření protokolu pro stupně vrtání
• Možnost výběru až 5 dalších stupňů vrtání
• K dispozici dva programy pro implantaci s řízením točivého momentu

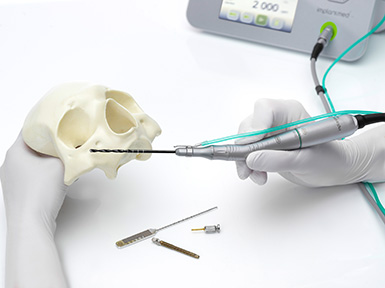

Implantační systém ZygomaImplantační systém Zygoma
• Násadec Zygoma SZ-75 pro implantaci
• Přesnost točivého momentu díky vyladění celého systému
• Možnost volby převodového poměru v systému Implantmed Plus
Piezomed module updateOptimised power regulation
-

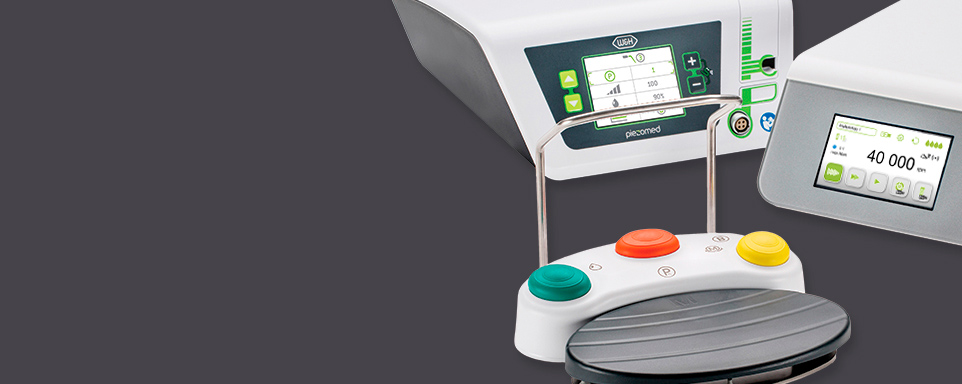

Bezdrátové nožní ovládání
Volnost pohybu
- Kompletní bezpečnost v oblasti ošetření
- Jeden pro všechny – ovládejte funkce několika přístrojů od společnosti W&H
- Kompletní bezpečnost v oblasti ošetření
Modularita přináší optimální flexibilitu
Řešení pro optimální workflow
Díky propojení systému Implantmed Plus
s modulem Piezomed se změnil způsob práce
v oblasti orální chirurgie a implantologie.
Elektromotor
Obzvláště malé rozměry a překvapivě nízká hmotnost. Umožňuje snadnou práci.
Modul Piezomed Plus a Classic
Jeden přístroj pro piezo chirurgii i implantologii.
Rovné a kolénkové násadce
Poskytuje optimální osvětlení místa zákroku a napomáhá k dosažení přesných léčebných výsledků.
Další informace
Záznam osteointegrace
Pomocí funkce záznamu jsou bezproblémově ukládány všechny hodnoty týkající se procesu zavádění implantátu na disk USB (.pdf a .xls).

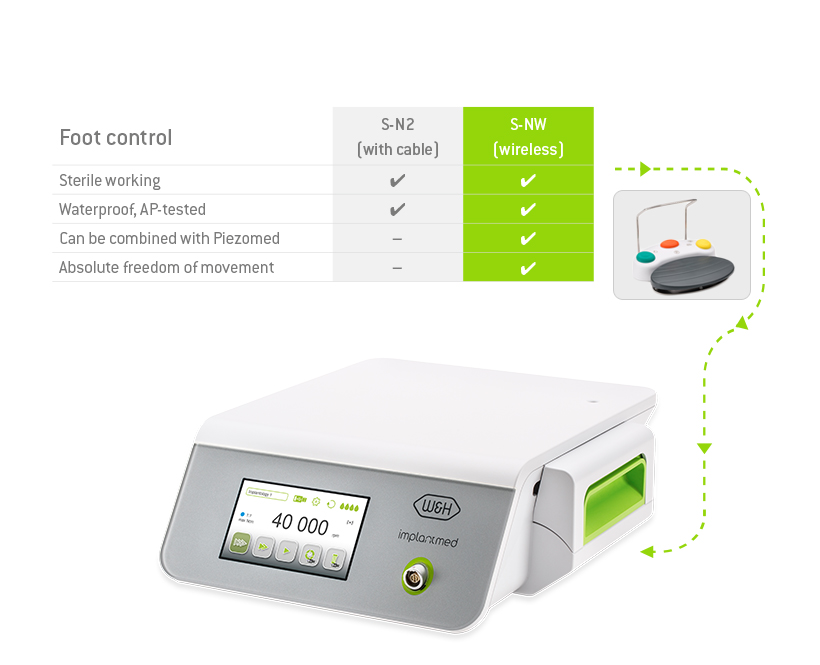

Bezkabelové a kabelové nožní ovládání
Ovládejte systém Implantmed Plus nebo modul Piezomed jedním nožním ovladačem.

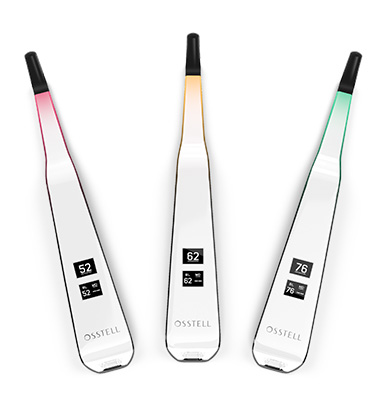

Osstell Beacon
Snadné měření stability implantátu díky
Osstell Beacon s bezdrátovým připojením.
Další informace

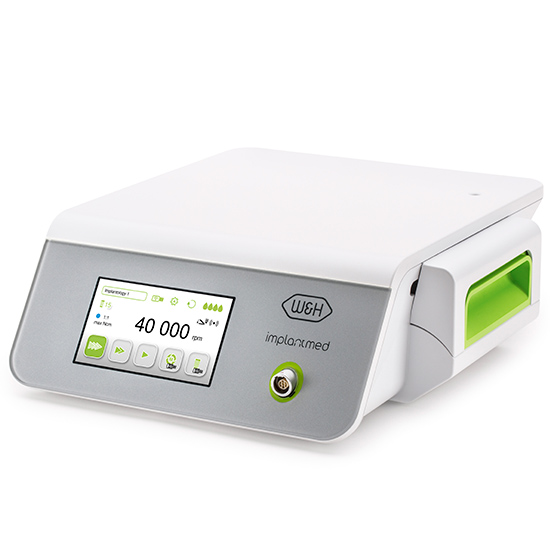

Krok 1: Řídicí jednotka
![Implantmed]( "Implantmed")
Implantmed
Dodávka obsahuje
> Řídicí jednotku
> Pomůcku pro vyplachování
> Univerzální držák
> Síťový kabel
> 3 jednorázové vyplachovací hadičky
SI-1023
REF 30288000Řídicí jednotka pro síťové napětí 230 V
SI-1015
REF 30289000Řídicí jednotka pro síťové napětí 120 V
SI-1010
REF 30290001Řídicí jednotka pro síťové napětí 100 V

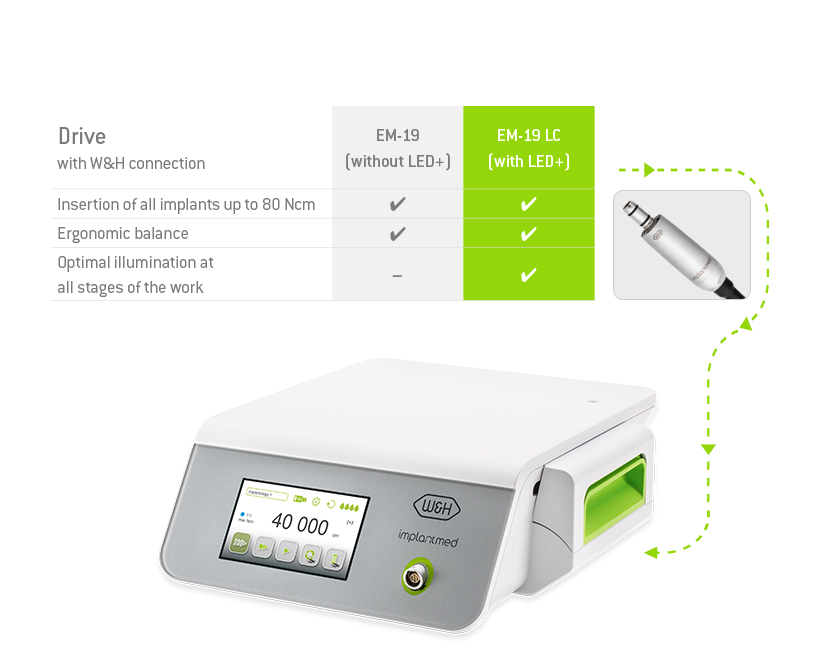

Krok 2: Pohon

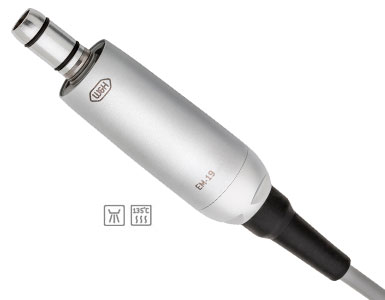

![Elektromotor s W&H připojením]( "Elektromotor s W&H připojením")
Elektromotor s W&H připojením
Maximální točivý moment u motoru: 6,2 Ncm
Rozsah otáček motoru v rámci rozsahu jmenovitého napětí:
200–40 000 ot/min
EM-19 LC
REF 30281000s osvětlením LED+
s elektrickými kontakty
s kabelem 1,8 m
EM-19
REF 30185000osvětlení LED+
bez elektrických kontaktů
s kabelem 1,8 m

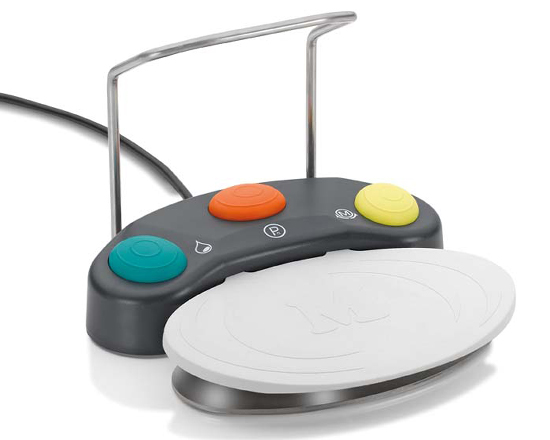

Krok 3: Nožní ovládání
![Bezdrátové nožní ovládání]( "Bezdrátové nožní ovládání")
Bezdrátové nožní ovládání
S-NW + CAN
REF 30264000s hardwarovým klíčem CAN
kompatibilní s
Implantmed SI-1023, SI-1015, SI-1010
![Nožní ovládání s kabelem]( "Nožní ovládání s kabelem")
Nožní ovládání s kabelem
S-N2
REF 30285000kompatibilní s
Implantmed SI-1023, SI-1015, SI-1010Krok 4: Měření stability implantátu
![Osstell Beacon]( "Osstell Beacon")
Osstell Beacon
Balení měřicího přístroje Osstell Beacon obsahuje:
> USB adaptér pro Bluetooth připojení
> 1 testovací pin TestPeg Osstell
> 1 zavaděč SmartPeg
> Uživatelská příručka
Rozměry: 210 × 35 × 25 mm
Hmotnost: 0,7 kg
Osstell Beacon
REF Beacon
![SmartPeg]( "SmartPeg")
SmartPeg
> Objednejte si SmartPeg piny na této webové stránce
![SmartPeg piny]( "SmartPeg piny")
SmartPeg piny
> Produkt na jedno použití
> Dodáváno ve sterilních jednotlivých baleních po 5 kusech
Hmotnost: 0,3 g
SmartPegs
REF SmartPeg piny
Download Area
Často kladené otázky
- Piezomed module: can devices be retrofitted on the market?
- Modul Piezomed: Lze modul kombinovat také se zařízeními OEM?
- Piezomed module: are the handpieces of the modules SA-40 and SA-40 L compatible with the Piezomed device SA-320?
- What types of tubing can I use on with my device?
- Proč nefunguje světlo na mém LED G kolénkovém násadci při polohování implantátu?
- Is it possible to adjust the motor speed with the implant insertion program?
- Jak lze jednotku či motor čistit nebo sterilizovat?
- Je možné čistit motor Implantmed v tepelném dezinfektoru?
- Do I need a protection cap for the Implantmed/Elcomed motor?
- Je nutné na jednotce W&H provádět servis?
- Jak zasunout vyplachovací hadičku?
- Lze na chirurgickém mikromodulu W&H (implantace) použít násadce od jiného výrobce?
- Je třeba motor mazat?
- Jaký je rozdíl mezi točivým momentem a hodnotou ISQ?
- Is every Implantmed compatible with the W&H Osstell ISQ module?
- Which motors are compatible with which Implantmed devices?
- What does the LC in EM-19 LC stand for, is there a LED in the motor?
- Lze stávající kolénkové násadce připojit k motorům?
- Can the contra-angles be attached to old motors?
- Může zákazník sám demontovat kolénkový násadec?
- Is it possible to use the Implantmed Classic in combination with the wireless foot control?
- Can Implantmed devices be retrofitted with the wireless foot control?
- Are old cable foot controls compatible with the new unit or vice versa?
- Can other brands of tubing be used?
Návody k použití
Find all languages of the Update Hygiene and Maintenance (EN ISO 17664:2017) in the Download Centre.
Video návody
-
Váš spolehlivý partner pro oblast implantologie
Implantmed exceluje díky jednoduchosti ovládání, výkonnému motoru a funkci automatického řezání závitu.
Logicky navržený koncept ovládání zajišťuje implantologům snadnou práci, přičemž programy lze snadno nastavit pouhým stisknutím tlačítka na jednotce nebo prostřednictvím nožního ovládání.Hlavní výhody ve zkratce
- Jednoduché použití
- Výkonný motor s točivý m momentem 5,5 Ncm
- Široký rozsah otáček 300 až 40 000 ot/min na straně motoru
- Přesné omezení točivého momentu: 5 až 70 Ncm
- Automatická funkce řezání závitu
- Motor s kabelem – termodezinfikovatelný a sterilizovatelný
Výkonný motorVýkonný motor pro oblast implantologie
S výkonným elektromotorem není již nutné ani u obtížných implantologických zákroků vynakládat velké úsilí.
Motor s točivým momentem 5,5 Ncm a rozsahem otáček 300 až 40 000 ot/min udělá práci za Vás.
Funkce automatické regulace točivého momentu rotačního nástroje, kterou lze nastavit na jednotce Implantmed v rozmezí 5 až 70 Ncm, zajišťuje bezpečný průběh ošetření.

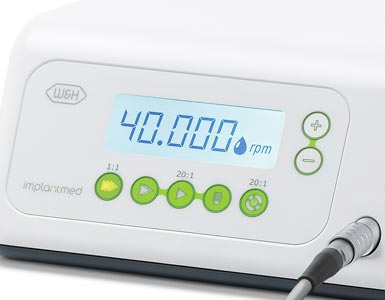

Snadné ovládáníSnadné ovládání
Snadné ovládání je nejhlavnější předností.
Můžete bezproblémově nastavovat jednotlivé kroky implantologického postupu pouhým tisknutím tlačítek plus a mínus na jednotce nebo pomocí nožního ovládání.
Parametry nastavení jsou zřetelně zobrazovány na velkém displeji a lze je snadno přečíst.

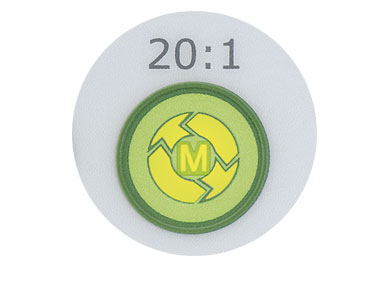

Automatická funkce řezání závituAutomatická funkce řezání závitu
Pro zavádění implantátu do tvrdé kosti je určena funkce řezání závitu, která je součástí programu 5.
Vyřezání závitu před samotným zašroubováním implantátu zamezuje nadměrnému stlačení kosti a přispívá k bezstresovému hojení implantátu.

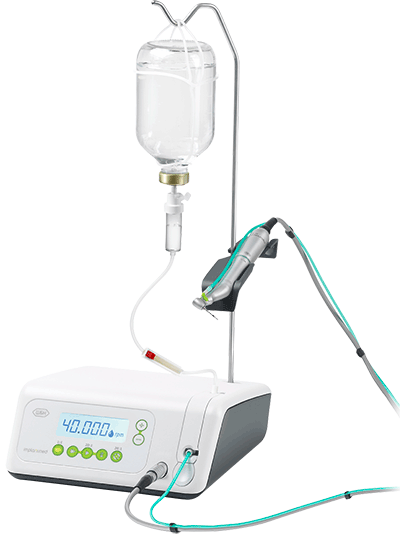

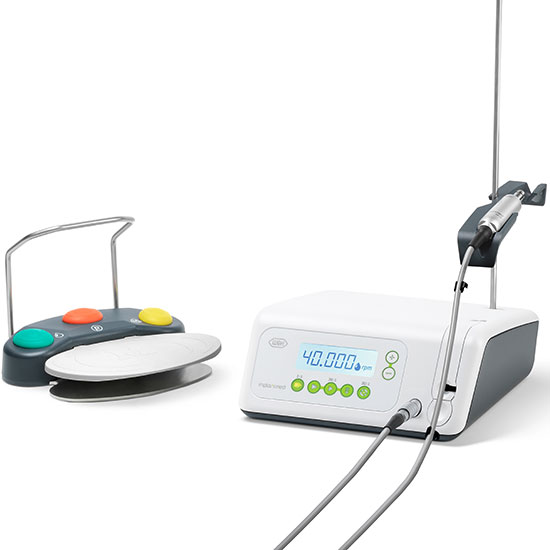

![Implantmed Classic]( "Implantmed Classic")
Implantmed Classic
obsahuje: řídicí jednotku,
motor s kabelem 1,8 m včetně 5 svorek,
nožní ovládání S-N2, stojánek, držák motoru,
síťový kabel, 2 pojistné piny a
3 jednorázové vyplachovací hadičky
SI-923
REF 30286000230 V
SI-915
REF 30287000115 V
Download Area
Často kladené otázky
- Piezomed module: can devices be retrofitted on the market?
- Modul Piezomed: Lze modul kombinovat také se zařízeními OEM?
- Piezomed module: are the handpieces of the modules SA-40 and SA-40 L compatible with the Piezomed device SA-320?
- What types of tubing can I use on with my device?
- Proč nefunguje světlo na mém LED G kolénkovém násadci při polohování implantátu?
- Is it possible to adjust the motor speed with the implant insertion program?
- Jak lze jednotku či motor čistit nebo sterilizovat?
- Je možné čistit motor Implantmed v tepelném dezinfektoru?
- Do I need a protection cap for the Implantmed/Elcomed motor?
- Je nutné na jednotce W&H provádět servis?
- Jak zasunout vyplachovací hadičku?
- Lze na chirurgickém mikromodulu W&H (implantace) použít násadce od jiného výrobce?
- Je třeba motor mazat?
- Jaký je rozdíl mezi točivým momentem a hodnotou ISQ?
- Is every Implantmed compatible with the W&H Osstell ISQ module?
- Which motors are compatible with which Implantmed devices?
- What does the LC in EM-19 LC stand for, is there a LED in the motor?
- Lze stávající kolénkové násadce připojit k motorům?
- Can the contra-angles be attached to old motors?
- Může zákazník sám demontovat kolénkový násadec?
- Is it possible to use the Implantmed Classic in combination with the wireless foot control?
- Can Implantmed devices be retrofitted with the wireless foot control?
- Are old cable foot controls compatible with the new unit or vice versa?
- Can other brands of tubing be used?
Návody k použití
Find all languages of the Update Hygiene and Maintenance (EN ISO 17664:2017) in the Download Centre.
Soubory ke stažení
Video návody
-
-
Implantmed Plus SI-1023, SI-1015, SI-1010
Model: SI-1023 SI-1015 SI-1010 Síťové napětí: 230 V 120 V 100 V Přípustné kolísání proudu: 220 – 240 V 110 – 130 V 90 – 110 V Jmenovitý proud: 0,3 – 0,8 A 0,3 – 1,6 A 0,3 – 1,4 A Frekvence: 50 – 60 Hz Síťové pojistky: 250 V – T1,6AH Maximální spotřeba energie: 170 VA Max. mechanický výstupní výkon: 80 W Max. točivý moment u motoru: 6,2 Ncm Rozsah otáček motoru v rozsahu jmenovitého napětí: 200 – 40 000 ot/min Coolant flow volume at 100%: min. 90 ml/min Dimensions in mm (height × width × depth): 100 x 262 x 291 Weight in kg: 3.5 Nožní ovládání: S-N2 / S-NW Rovné a kolénkové násadce s mini LED+: S-11 L / WS-56 L, WS-75 L, WS-91 L, WS-92 L Záruka: 24 měsíců
Implantmed Classic SI-915, SI-923
Model : SI-915 SI-923 Max. toč. moment u rotačního instrumentu (program 4):
70 Ncm Síťové napětí: 110 – 130 V 220 – 240 V Frekvence: 50 / 60 Hz Max. mechanický výstupní výkon: 80 W Max. točivý moment u motoru: 5,5 Ncm Rozsah otáček motoru v rozsahu jmenovitého napětí: 300 – 40 000 ot/min Rovné a kolénkové násadce:
WI-75 E/KM / S-9 L G / S-11 L G / WS-56 L G / WS-75 L G / WS-91 L G / WS-92 L G Délka kabelu motoru: 1,8 m Průtok chladicí kapaliny při 100 %: min. 90 ml/min Nožní ovládání: S-N2 Výška/šířka/hloubka: 100 x 235 x 240 mm
