Klinische Fallbeispiele zur Knochenregeneration mittels Piezochirurgie

14.10.2026

* Erstveröffentlicht in Dental Tribune Latin America

Die folgenden klinischen Fallbeispiele verdeutlichen die Vorteile der Piezochirurgie in verschiedenen Verfahren der regenerativen Knochenchirurgie. Im ersten Fall wird als Vorbereitung auf die Implantatversorgung bei einem Patienten mit vollständiger Oberkieferedentulie und ausgeprägter Knochenresorption eine Rekonstruktion des Alveolarkamms mittels Blocktransplantaten durchgeführt. Im zweiten klinischen Beispiel findet die Piezochirurgie bei der Präparation des Implantatlagers mittels boviner Blocktransplantate Anwendung, gefolgt von der Implantatinsertion.
Beide Fallberichte sind Bestandteil des neunten Kapitels des Buchs “Cirugía piezoeléctrica: generalidades y aplicaciones clínicas”.

In den oberen Abbildungen ist die Rekonstruktion des Alveolarkamms mittels Blocktransplantaten als vorbereitender Schritt zur späteren Implantatplanung dargestellt. Die unteren Abbildungen zeigen das bestehende vertikale Knochendefizit sowie die mithilfe der Piezochirurgie durchgeführte Behandlung.

Klinischer Fall: Oberkieferedentulie

Eine 53-jährige Patientin stellte sich mit dem Wunsch nach einer implantatgetragenen Prothese in der Praxis vor. Die klinische Untersuchung ergab eine vollständige Zahnlosigkeit im Oberkiefer mit ausgeprägter, generalisierter Knochenresorption. Einziger Ausnahmebefund war ein Wurzelrest im Bereich des Zahns 2.3. Die tomografische Diagnostik bestätigte die Befunde, weshalb vor der Implantatplanung eine Rekonstruktion des Alveolarkamms mittels Blocktransplantaten indiziert wurde.

Abbildung 1: Klinische Ansicht, in der eine ausgeprägte horizontale Verschmälerung des Alveolarkamms erkennbar ist.

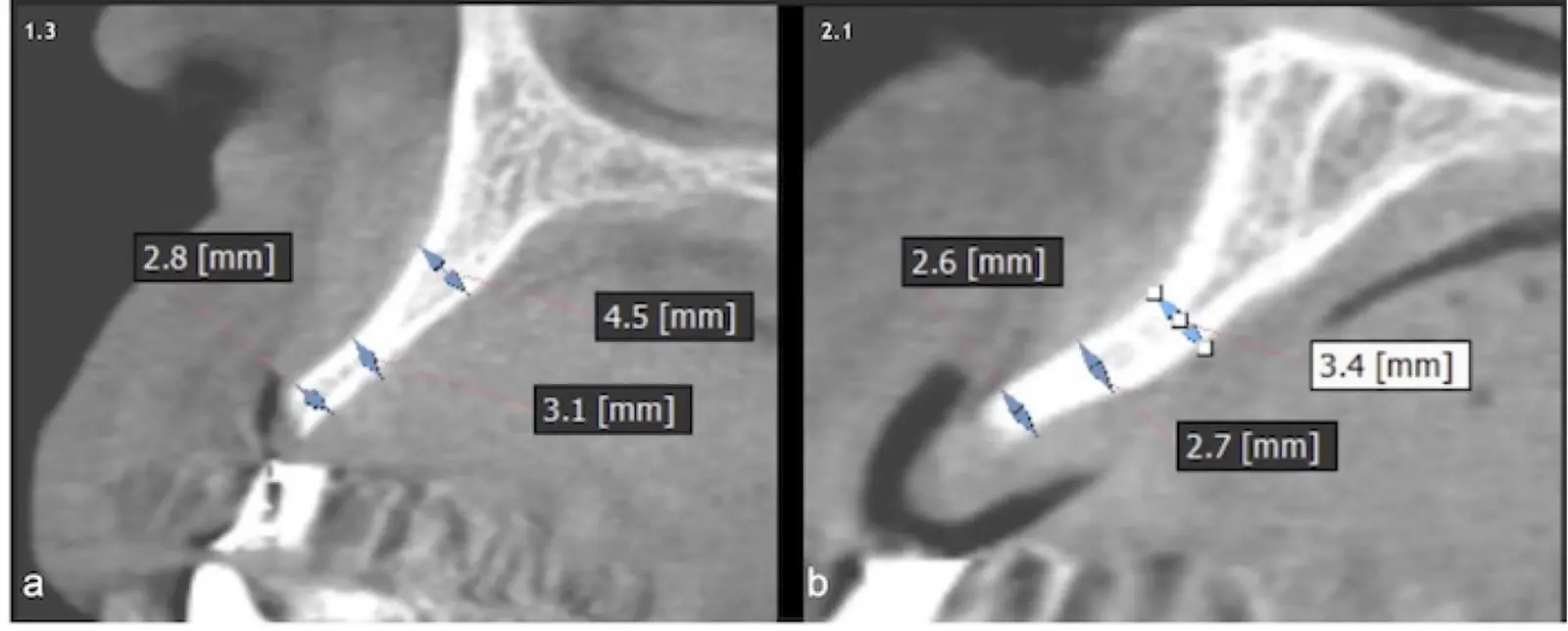

Abbildung 2: Computertomografie der Defektregion. Zahn 1.3 (a), Zahn 2.1 (b).

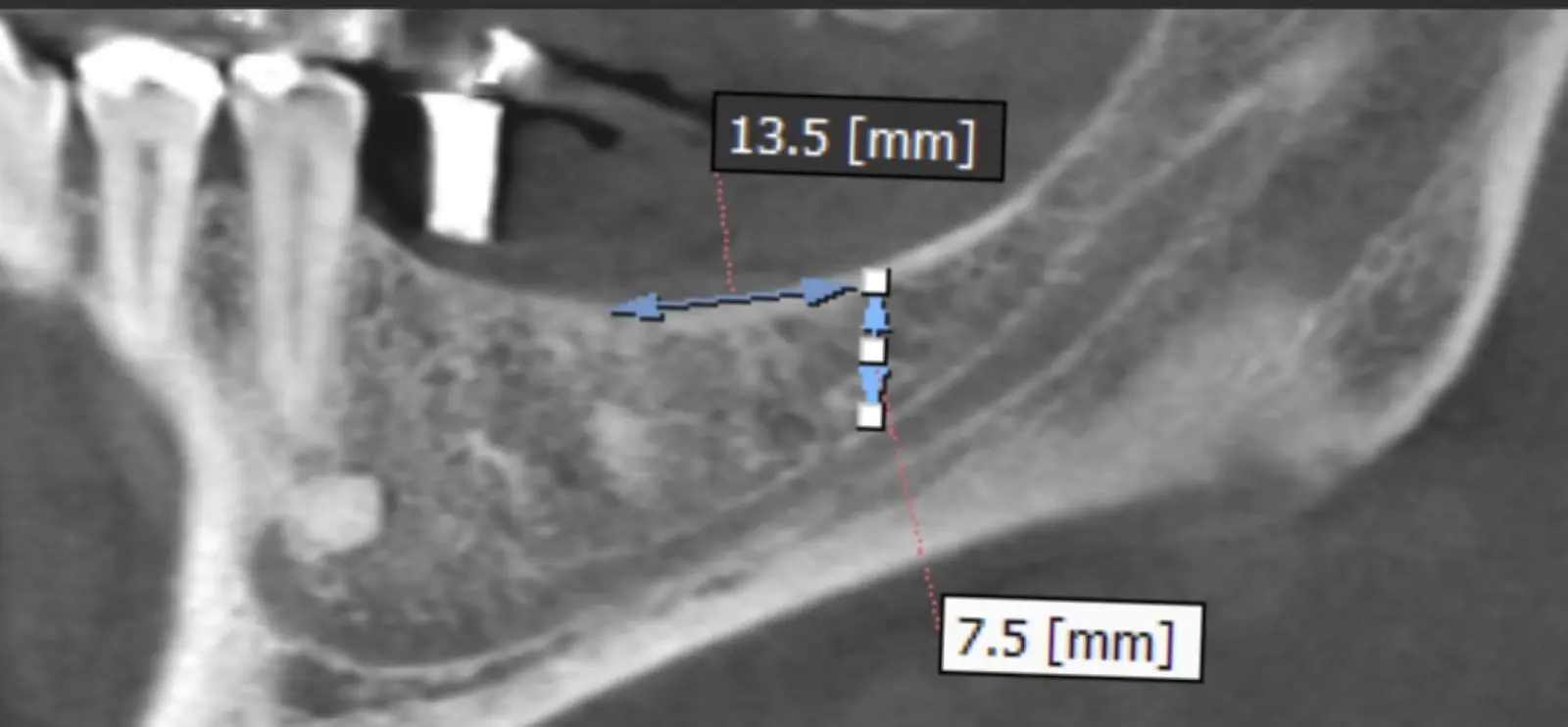

Abbildung 3: Computertomographie des Spenderareals.
Abbildung 4: Frontalansicht (a) und Okklusalansicht (b) der Defektregion.
Abbildung 5: Lappenmobilisation und Prüfung der Weichgewebselastizität zur Gewährleistung eines spannungsfreien Wundverschlusses.
Abbildung 6: Dekortikation der Defektregion mittels Bohrer zur Eröffnung des Markraums (a, b).
Abbildung 7: Nachweis der Blutung aus dem Markraum nach erfolgter Dekortikation (a, b).
Abbildung 8: Spenderareal: Osteotomie-Winkel mit Piezosäge (B6 von W&H) zur Abgrenzung des Knochenblocks (a, b).
Abbildung 9: Schnittspur, erzeugt durch Piezosäge (B6 von W&H) (a) mit einer Schnittbreite von ca. 0,3 mm (b).

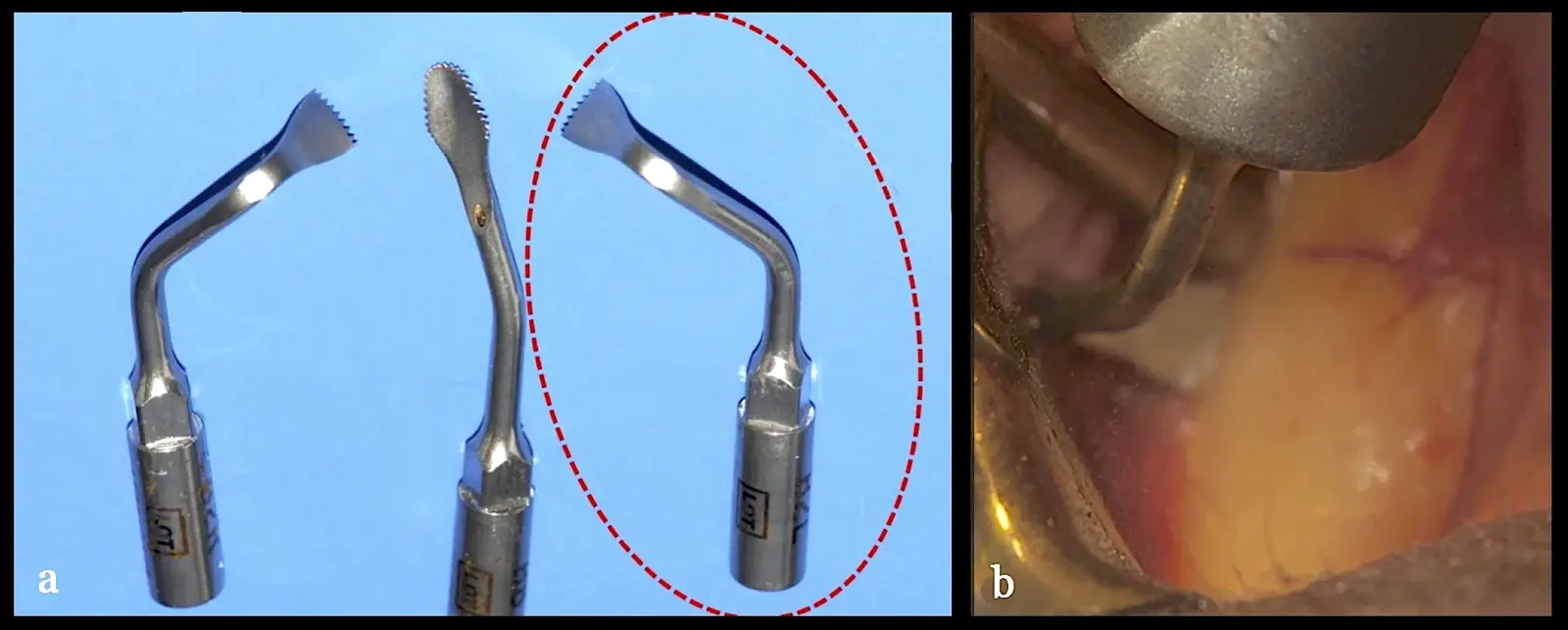

Abbildung 10: Angulierte Piezosäge (B2L von W&H) (a), zur Durchführung der unteren Osteotomie mit verbessertem Zugang (b).
Abbildung 11: Finale Ansicht der Osteotomie (a) und Segmentierung des Knochenblocks (b).
Abbildung 12: Schrittweise Entfernung der Blockfragmente durch Frakturierung (a–e).
Abbildung 13: Vorbereitung und Formgebung des Knochenblocks mittels Piezoinstrument (S1 von W&H), einschliesslich Auswahl der Osteosyntheseschraube (a–g).“
Abbildung 14: Prüfung der Lappenmobilität für einen spannungsfreien Wundverschluss (a, b).
Abbildung 15: Reihenfolge vom Einbringen des Biomaterials zwischen die Knochenblöcke (a–e).
Abbildung 16: Platzierung der Barriermembranen und spannungsfreier Verschluss des Weichgewebes (a–d).

Klinischer Fall: Rekonstruktion des Alveolarkamms mit bovinem Knochenblock

Eine 36-jährige Patientin stellt sich aufgrund einer unzureichenden prothetischen Versorgung vor. Bei der klinischen Untersuchung zeigt sich eine provisorische, aus Acryl gefertigte Restauration im Bereich der Zähne 1.1 und 2.2. Zusätzlich wird an Zahn 2.2 eine gingivale Rezession festgestellt, begleitet von einem ausgeprägten horizontalen Alveolarkammdefekt im zahnlosen Bereich von Zahn 2.1. Die tomografische Diagnostik bestätigt das vollständige Fehlen der vestibulären Knochenlamelle an Zahn 2.2, sowie das horizontale Volumendefizit in der Region 2.1. Als therapeutische Massnahme wird eine Rekonstruktion des Kieferkamms mittels bovinem Knochenblock empfohlen, gefolgt von einer implantologischen Versorgung.

Abbildung 17: Frontale Ansicht des vertikalem Knochendefizits in regio 2.1/ 2.2.
Abbildung 18: Vollschichtlappen über die Mukogingivalgrenze hinaus präpariert (a, b).
Abbildung 19: Knochendefekt und schwere horizontale Knochenresorption: klinische Ansicht (a) und CBCT-Querschnitt (b).
Abbildung 20: Lappenmobilisation zur Gewährleistung eines spannungsfreien Wundverschlusses.
Abbildung 21: Dekortikation mit 1,2 mm Bohrer (a, b).
Abbildung 22: Erweiterte Dekortikation mit flacher Piezosäge (B6 von W&H) (a). Vaskularisationsrillen (b).
Abbildung 23: Schrittweise Fixation und Modellierung des Knochenblocks mittels Piezosäge (B6 von W&H), Abtragen scharfer Kanten (a–d).
Abbildung 24: Modellierung des Knochenblocks mit flachem diamantiertem Piezoinstrument (S1 von W&H) (a) Abrundung scharfer Kanten zur Vermeidung von Weichgewebsdehiszenzen (b).
Abbildung 25: Schrittweise Zerkleinerung des Knochenersatzmaterials (a–d).
Abbildung 26: Einbringen des zerkleinerten Biomaterials (a–d).
Abbildung 27: Platzierung der Barriemembran (a–d).
Abbildung 28: Lappenadaption und Naht (a–e). Postoperative Kontrolle Tag 7 (f).
Abbildung 29: Postoperative Kontrolle Tag 10.

Schlussfolgerung

Die beiden dargestellten klinischen Fälle verdeutlichen die Vorteile der Piezochirurgie bei regenerativen
knochenchirurgischen Verfahren, wie der Rekonstruktion des Alveolarkamms mit Blocktransplantaten
oder der Aufbereitung von Implantatlagern.

Über Prof. José Carlos Rosas Díaz

Dr. José Carlos Rosas Díaz, ehemaliger Direktor der Zahnmedizinischen Fakultät der Universidad Privada San Juan Bautista (UPSJB) in Lima, Peru, hat einen Masterabschluss in Zahnmedizin und ist als Forscher an der UPSJB tätig. Er ist Fachzahnarzt für umfassende orale Rehabilitation, Implantologie sowie Parodontologie.

Dr. José Carlos Rosas Díaz

Spezialreihe: Piezochirurgie
Hier geht's zum Artikel
dental-tribune.com

Die Artikelserie zur Piezochirurgie basiert auf dem Buch "Cirugía piezoeléctrica. Generalidades y aplicaciones clínicas" von José Carlos Rosas.

Das Buch, verfasst gemeinsam mit Jerson Palomino Zorrilla, Karla Díaz Cavero und María Eugenia Guerrero Acevedo von der Universidad Privada San Juan Bautista in Lima (Peru), präsentiert den aktuellsten wissenschaftlichen Nachweis zur klinischen Relevanz verschiedener piezoelektrischer Verfahren. Die praktische Anwendbarkeit im Praxisalltag wird durch die Veröffentlichung zahlreicher Fallstudien belegt.

Dental Tribune Latein Amerika


Das könnte Sie auch interessieren

Das Buch "Cirugía piezoeléctrica. Generalidades y aplicaciones clínicas" erläutert die Grundlagen dieser Technologie und demonstriert deren praktische Anwendbarkeit in der Praxis anhand klinischer Fallbeispiele.

Referenzen

  1. Lui JN, Khin MM, Krishnaswamy G, et al. Prognostic factors relating to the outcome of endodontic microsurgery. J Endod. 2014;40(8):1071-1076.
  2. Kerekes K, Tronstad L. Long-term results of endodontic treatment performed with a standardized technique. J Endod. 1979;5(3):83-90.
  3. Lieblich SE. Endodontic surgery. Dent Clin North Am. 2012;56(1):121-ix.
  4. Walton RE, Ardjmand K. Histological evaluation of the presence of bacteria in induced periapical lesions in monkeys. J Endod.1992;18(5):216-27.
  5. Tronstad L, Barnett F, Cervone F. Periapical bacterial plaque in teeth with refractory to endodontic treatment. Endod Dent Traumatol. 1990;6(2):73-7.
  6. Jepsen K, Schneider E, Dommisch H, et al. Management of a Central Incisor with Horizontal Root Fracture for Esthetic and Functional Rehabilitation. Int J Periodontics Restorative Dent. 2016;36(1):65-73.
  7. Brito-Junior M, Faria-e-Silva AL, Quintino AC, et al. Orthograde retreatment failure with extruded MTA apical plug in a large periradicular lesion followed by surgical intervention: case report. Gen Dent. 2012;60(2):96-100.
  8. Szalma J, Soós B, Krajczár K, et al. Piezosurgical management of sealer extrusion-associated mental nerve anaesthesia: A case report. Aust Endod J. 2019;45(2):274-280.
  9. Kang M, In Jung H, Song M, et al. Outcome of nonsurgical retreatment and endodontic microsurgery: a meta-analysis. Clin Oral Investig. 2015;19(3):569-582.
  10. Abella F, de Ribot J, Doria G, et al. Applications of piezoelectric surgery in endodontic surgery: a literature review. J Endod. 2014;40(3):325-332.
  11. Kim S, Kratchman S. Modern endodontic surgery concepts and practice: a review. J Endod. 2006;32(7):601-23.
  12. Song M, Nam T, Shin SJ, Kim E. Comparison of clinical outcomes of endodontic microsurgery: 1 year versus long-term follow-up. J Endod. 2014;40(4):490-494.
  13. Lofthag-Hansen S, Huumonen S, Gröndahl K, et al. Limited cone-beam CT and intraoral radiography for the diagnosis of periapical pathology. Oral Surg Oral Med Oral Pathol Oral Radiol Endod. 2007;103(1): 114-9.
  14. Strbac GD, Schnappauf A, Giannis K, et al. Guided Modern Endodontic Surgery: A Novel Approach for Guided Osteotomy and Root Resection. J Endod. 2017;43(3):496-501.
  15. Moreno-Rabié C, Torres A, Lambrechts P, et al. Clinical applications, accuracy and limitations of guided endodontics: a systematic review. Int Endod J. 2020;53(2):214-231.
  16. Kocyigit ID, Atil F, Alp YE, et al. Piezosurgery versus conventional surgery in radicular cyst enucleation. J Craniofac Surg. 2012; 23(6):1805-8.
  17. Hirsch V, Kohli MR, Kim S. Apicoectomy of maxillary anterior teeth through a piezoelectric bony-window osteotomy: two case reports introducing a new technique to preserve cortical bone. Restor Dent Endod. 2016;41(4):310-315.
  18. Gagliani M, Taschieri S, Molinari R. Ultrasonic root-end preparation: influence of cutting angle on the apical seal. J Endod. 1998;24(11):726-30.
  19. Rubinstein RA, Kim S. Short-term observation of the results of endodontic surgery with the use of surgical operation microscope and Super-EBA as root end filling material. J Endod. 1999;25(1):43-8.
  20. Del Fabbro M, Tsesis I, Rosano G, et al. Scanning electron microscopic analysis of the integrity of the root-end surface after root-end management using piezoelectric device: a cadaveric study. J Endod. 2010;36(10):1693-7.
  21. Tsesis I, Rosen E, Taschieri S, et al. Outcomes of surgical endodontic treatment performed by a modern technique: an updated meta-analysis of the literature. J Endod. 2013;39(3):332-9.
  22. Bastien AV, Adnot J, Moizan H, et al. Secondary surgical decompression of the inferior alveolar nerve after overfilling of endodontic sealer into the mandibular canal: Case report and literature review. J Stomatol Oral Maxillofac Surg. 2017;118(6):389-392.
