Autoclave Lina

Autoclave do tipo B, com bomba a vácuo

Para uma biossegurança garantida
Para evitar a transmissão de infecções, a esterilização a vapor desempenha um papel crucial no reprocessamento dos instrumentos odontológicos. A eficiência e a simplicidade são cruciais. A nova geração de autoclaves Lina atende a todos esses requisitos e muito mais: operação simples, design ergonômico e funcional, ciclos de esterilização adequados e funções atualizáveis garantem alta eficiência e melhores resultados.

AR / 3D
Visão Geral dos Produtos

Esterilização, Higiene e Manutenção

Esterilização, Higiene e Manutenção

Visão Geral dos Produtos
  • Esterilizador Lina

    Quebrando a cadeia de infecções

    Autoclave Lina tipo B – para uma
    segurança total no reprocessamento
    e prevenção de infecções.

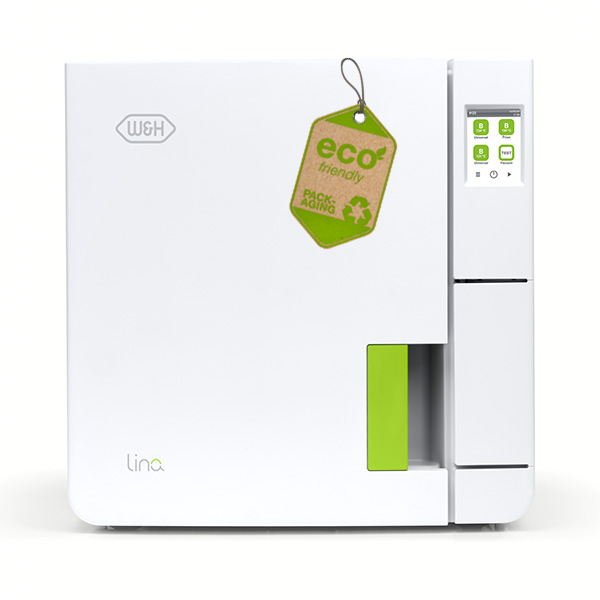

    Embalagem ambientalmente correta: completamente reutilizável e reciclável. Os componentes plásticos foram reduzidos a um mínimo. A nova embalagem é feita de papelão e outros materiais totalmente biodegradáveis.

    Vantagens:

    • Autoclave tipo B com os melhores tempos de ciclo de sua categoria.
    • Uso simples para uma experiência de usuário inigualável.
    • Atualizações exclusivas para a personalização e modernização do aparelho, conforme necessário.
    • Rastreabilidade ampliada para documentação completa.

    Componentes melhorados

    Fluxos de trabalho simplificados

    Facilidade de uso externo. O esterilizador Lina é caracterizado por um design funcional, ergonômico e fácil de manusear. Ideal para simplificar o processo de esterilização e, portanto, para garantir um fluxo de trabalho eficiente em sua clínica.

    “O risco de infecção é ativamente minimizado pela esterilização! Porque se trata da segurança de seus pacientes, de seu pessoal e de sua própria segurança.”


    Quais são as vantagens da maior facilidade de uso?

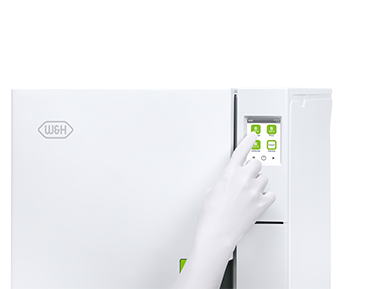

    Uso simples

    Uso simples

    //a.storyblok.com/f/45617/385x289/79f49fe19a/lina-easeofuse_big.jpg

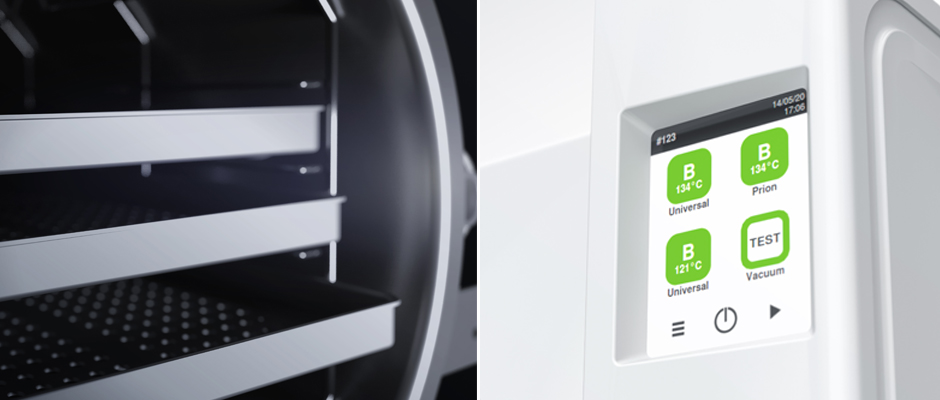

    › A tela touch-screen de 3,5" garante uma experiência direta para o usuário.

    › O conceito operacional e a estrutura dos menus foram simplificados e tornam o trabalho cotidiano mais fácil na sua clínica.

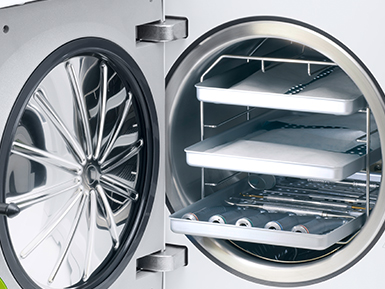

    Programas otimizados

    Programas de esterilização otimizados

    //a.storyblok.com/f/45617/385x289/39f232e0f0/lina-sterilizationprograms_big.jpg

    › O programa de esterilização ECO B realiza o reprocessamento de pequenas cargas de 0,5 kg
    em 25 minutos.

    › No entanto, Lina também é adequado para o reprocessamento de quantidades de carga de até 6 kg e assim atende a todas as exigências das clínicas odontológicas.

    › O ciclo B Universal a 121 °C permite até mesmo o reprocessamento de itens sensíveis, incluindo itens porosos, para esterilização, tais como roupas cirúrgicas.

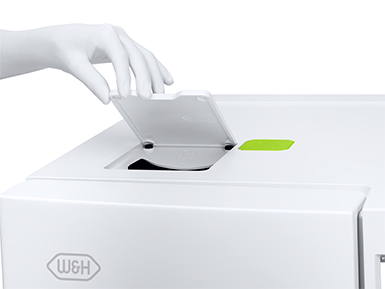

    Design e manutenção

    Design e manutenção

    //a.storyblok.com/f/45617/385x289/381a586cb9/lina-designandmaintanance_big.jpg

    › A tampa facilmente removível permite o acesso sem esforço aos depósitos de água sem nenhuma ferramenta. O funil integrado facilita o enchimento.

    › Devido à alta confiabilidade da unidade, o intervalo de manutenção é de 4.000 ciclos ou 5 anos.

    › O design impressiona pela sua forma ergonômica e funcional. Graças a seus pés modulares e design compacto, o Lina pode ser colocado em qualquer lugar

    Conceitos técnicos

    Visões concretizadas

    Tecnologia por dentro. Não só a parte externa, mas também a experiência técnica interna fazem a diferença. O esterilizador Lina é baseado em um conceito técnico sofisticado com opções orientadas para o futuro que simplifica significativamente o fluxo de trabalho – hoje e amanhã.

    Quais são as vantagens da tecnologia avançada?


    “Use as atualizações tecnológicas para enfrentar todos os desafios com a ajuda de seu esterilizador – hoje e amanhã!”

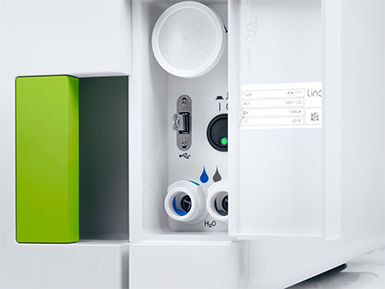

    Rastreabilidade ampliada

    Rastreabilidade ampliada

    //a.storyblok.com/f/45617/385x289/156647aa97/lina-enhancedtraceability_big.jpg
    › A documentação é salva automaticamente por meio de um pendrive USB de alta capacidade.

    › A impressora de etiquetas de código de barras proporciona suporte adicional para a rastreabilidade graças à oportunidade de vincular o ciclo, o pacote de esterilização e o paciente.

    › A impressora de relatório do ciclo garante a documentação em papel adequada do ciclo.

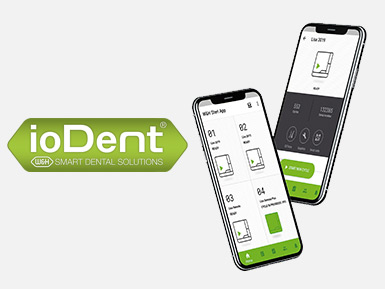

    Conectividade melhorada

    Conectividade melhorada

    //a.storyblok.com/f/45617/385x289/d9a3f4ec1f/lina-connectivity_big.jpg
    › O sistema ioDent® oferece soluções odontológicas inteligentes e permite suporte de serviço avançado.

    › O W&H Steri App permite o controle e o monitoramento remoto do esterilizador. Além disso, os backups do histórico do ciclo podem ser armazenados no smartphone – para maior segurança.
    Atualizações exclusivas

    Atualizações exclusivas

    //a.storyblok.com/f/45617/385x289/64956dc210/lina-upgradeability_big.jpg

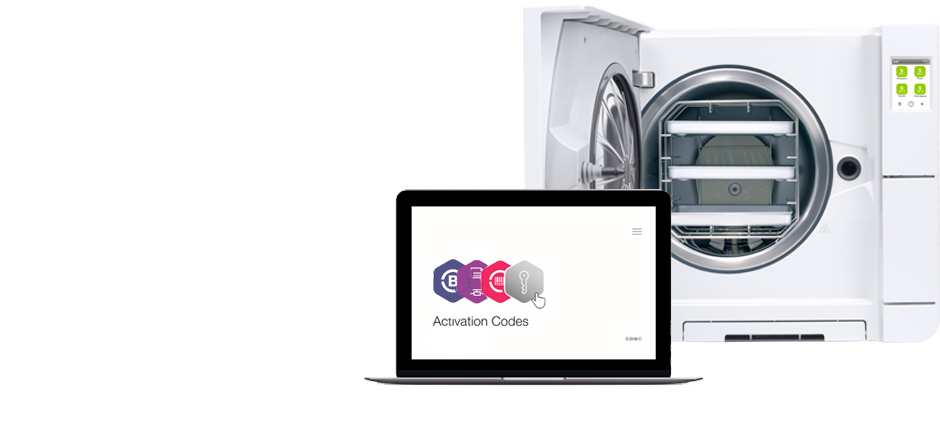

    › O sistema Activation Code é uma ferramenta de atualização inovadora. Os Activation Codes permitem atualizações personalizadas com novas funções, dependendo da sua clínica ou dos requisitos regulatórios futuros. Para uma personalização eficaz, basta atualizar seu esterilizador Lina.

    Explore possibilidades de atualização

    Com o sistema inteligente Activation Code, algumas funções adicionais podem ser ativadas de acordo com suas necessidades.

    A função "B cycle” (Ciclo B) atualiza Lyla para uma autoclave tipo B de acordo com EN 13060.

    Atualização de S para B

    https://a.storyblok.com/f/45617/385x402/569154b095/lyla-s-to-b-cycle-left-385.jpg
    A função “B cycle” (ciclo B) atualiza Lyla de forma simples e rápida para uma autoclave tipo B de acordo com EN 13060.
    Remote data storage (Armazenamento remoto de dados) possibilita salvar os ciclos diretamente no computador.

    Remote data storage (Armazenamento remoto de dados)

    https://a.storyblok.com/f/45617/385x402/7a134c9c96/remote-middle-385.jpg

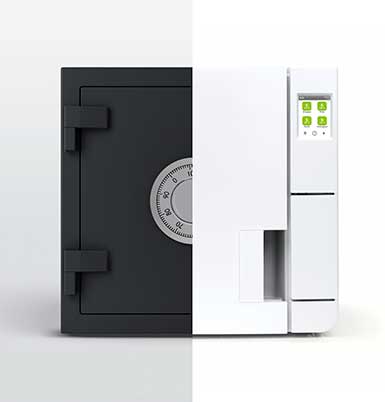

    A função “Traceability (Rastreabilidade) permite identificar o usuário e confirmar a liberação da carga.

    Traceability

    https://a.storyblok.com/f/45617/385x402/8c16ddc4ae/traceability-middle-385.jpg
    A identificação é protegida por uma senha inserida diretamente na autoclave Lyla e no aplicativo W&H Steri App.
    All in One
    A função "All in One" (Todas em uma) fornece todos os benefícios de uma só vez – melhor relação custo-benefício para sua autoclave.

    Extensão de garantia

    O Activation Code “Warranty Extension” prolonga a garantia da autoclave por 12 meses.

    Seis etapas para personalizar sua autoclave:

    1. Adquira o Activation Code de sua escolha em um revendedor autorizado W&H em seu país/região.
    2. Após receber o código de login respectivo, acesse activation.wh.com
    3. Digite este código de acesso junto com o número de série e o tipo/modelo de sua autoclave.
    4. Seu Activation Code, individual e seguro, será gerado.
    5. Digite o Activation Code no menu de sua autoclave.
    6. A função está disponível.
    ATIVAR O RECURSO AGORA

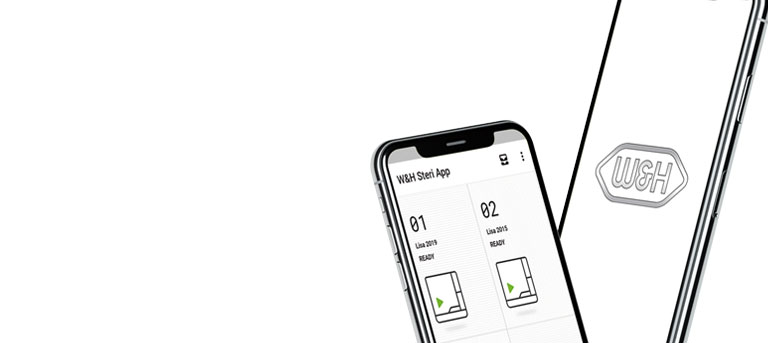

    W&H Steri App

    W&H Steri App is an advanced smartphone and tablet application that allows to control and monitor the status of the autoclaves in your dental clinic. Moreover, the app is able to scan and track dental instruments within a single sterilizing cycle, keeping a related history report on your smart device.

    Download on the App Store

    Download on Google Play Store

    Compatibility:

    The application is compatible with all sterilizers currently available.
    Available languages: EN, IT, FR, DE, ES, ZH-CN, JP

    Main features:

    Remote control of your sterilizer: the user can remotely command up to 4 sterilizers.
    Advanced traceability: EliTrace feature is now fully supported and the App permits to create instrument database directly from your smart device. In addition to this function, the management and tracking of dental instruments is integrated.
    Reports creation: the App allows making intervention reports in order to collect data regarding specific treatments.
    User management: creation and handling of sterilizer users directly from your smart device.
    Backup functionality: all the cycle reports are automatically saved to assure more protection of data.

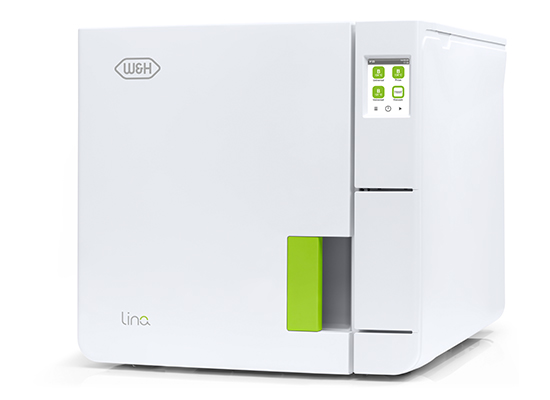

    Lina Autoclave

    Lina

    fornecido com rack reversível, 3 bandejas de alumínio, mangueira de drenagem, suporte de bandeja, pendrive USB de 8 GB, ferramenta de abertura de porta, teste de fábrica, 50 Hz

    Lina 17 (RIK-117)
    REF 19951130

    Tamanho da câmara 17 l

    Lina 17 AWF
    (RIK-117)
    REF 19951131

    Abastecimento de água automático
    Tamanho da câmara 17 l

    Lina 22
    (RIK-122, 220 V)
    REF 19952130

    Tamanho da câmara 22 l

    Lina 22 AWF
    (RIK-122, 220 V)
    REF 19952131

    Abastecimento de água automático
    Tamanho da câmara 22 l

    Lina 22
    (RIK-122, 110 V)
    REF 19952330

    Tamanho da câmara 22 l

    Lina 22 AWF
    (RIK-122, 110 V)
    REF 19952331

    Abastecimento de água automático
    Tamanho da câmara 22 l

    Lina Autoclave

    Lina

    fornecido com rack reversível, 3 bandejas de alumínio, mangueira de drenagem, suporte de bandeja, pendrive USB de 8 GB, ferramenta de abertura de porta, teste de fábrica, 60 Hz

    Lina 17 (RIK-117)
    REF 19951230

    Tamanho da câmara 17 l

    Lina 17 AWF
    (RIK-117)
    REF 19951231

    Abastecimento de água automático
    Tamanho da câmara 17 l

    Lina 22
    (RIK-122, 220 V)
    REF 19952230

    Tamanho da câmara 22 l

    Lina 22 AWF
    (RIK-122, 220 V)
    REF 19952231

    Abastecimento de água automático
    Tamanho da câmara 22 l

    Lina 22
    (RIK-122, 110 V)
    REF 19952330

    Tamanho da câmara 22 l

    Lina 22 AWF
    (RIK-122, 110 V)
    REF 19952331

    Abastecimento de água automático
    Tamanho da câmara 22 l

    Área de Download

    FAQ

    • Which is the maximum noise level of Lina?
      The max. noise level of Lina is 65.5 dB. mais
    • Warning about consumable replacement.
      POSSIBLE CAUSE
      A consumable needs to be replaced.
      SOLUTION
      Order the requested consumable (door seal and HEPA/bacteriological filter) and replace it. See the chapter “Maintenance” in the Instructions for Use. mais
    • When starting a cycle, the chamber door locks but re-opens immediately. The “Open the door” message appears.
      POSSIBLE CAUSE
      Door seal not properly placed.
      SOLUTION
      Ensure that the door seal is correctly inserted around the whole circumference.

      POSSIBLE CAUSE
      Door jammed by external objects or by the load itself.
      SOLUTION
      Remove any objects interfering with the chamber door. Check for interference between the door and the chamber furniture and/or the load. mais
    • The sterilizer enters into “Standby mode” immediately after being switched on.
      POSSIBLE CAUSE
      The unit was turned off while in standby mode.
      SOLUTION
      Press the standby mode button to exit. mais
    • The sterilization (PROCESS) phase of a sterilization cycle was longer than expected.
      POSSIBLE CAUSE
      The chamber temperature dropped below the minimum threshold and the software performed a successful recovery.
      SOLUTION
      Wait for cycle completion. If the problem occurs frequently, contact an authorizsd W&H service partner. mais
    • Warning about programmed maintenance.
      POSSIBLE CAUSE
      The maintenance program needs to be carried out.
      SOLUTION
      Contact an authorised W&H service partner. mais
    • The cycle report printer does not work.
      POSSIBLE CAUSE
      Printer not properly connected or not powered.
      SOLUTION
      Check the data and power connection to the printer. mais
    • The sterilizer is connected to an automated water supply system, there is no clean water in the tank and the automatic water filling does not fill the water.
      POSSIBLE CAUSE
      Water filling system not connected.
      SOLUTION
      Connect the water filling system to the sterilizer. (see Instructions for Use).

      POSSIBLE CAUSE
      When the water filling system attempted to fill the tank, water was temporarily unavailable.
      SOLUTION
      Since the water tank filling is attempted only once in-between cycle execution, this event inhibits water feeding. Switch the sterilizer OFF and then ON again.
      Check the external water supply system.
      Check for water leaks from the sterilizer.

      POSSIBLE CAUSE
      Faulty MIN water level sensor in the clean water tank.
      SOLUTION
      Contact an authorised W&H service partner. mais
    • How do I clean the water tanks and what products should I use?
      Water tank cleaning instructions are provided in the Instructions for Use, chapter “Maintenance”. In addition, a video description is available: • in the sterilizer, in the maintenance section of the menu; • in the Consumables & Accessories and Video Tutorial section of this website. mais
    • How do I change consumable components on my sterilizer?
      Consumable replacement instructions are provided in the Instructions for Use, chapter “Maintenance”. In addition, a video description is available: • in the sterilizer, in the maintenance section of the menu; • in the Consumables & Accessories and Video Tutorial section of this website. mais
    • No cycles are stored in the cycle history menu.
      POSSIBLE CAUSE
      An electronic board was replaced when serviced.
      SOLUTION
      The memory of the old board can not be restored. Consult the cycle history in the USB pen drive. mais
    • The sterilizer remains switched OFF.
      POSSIBLE CAUSE
      The main switch or network circuit breaker is OFF.
      SOLUTION
      Activate the main switch or network circuit breaker (ON).

      POSSIBLE CAUSE
      No voltage at the socket.
      SOLUTION
      Check the building electrical supply.

      POSSIBLE CAUSE
      The power cord is not connected properly.
      SOLUTION
      Check and connect the power cord properly. mais
    • Water is leaking at the front of the sterilizer.
      POSSIBLE CAUSE
      Leaks through the chamber door seal.
      SOLUTION
      Clean or replace the door seal. Clean the door surface facing the chamber.

      POSSIBLE CAUSE
      Internal leak.
      SOLUTION
      Contact an authorized W&H service partner. mais
    • At the end of the cycle, there is residual water on load.
      POSSIBLE CAUSE
      Sterilizer not properly levelled.
      SOLUTION
      Place the sterilizator on a flat, level surface.

      POSSIBLE CAUSE
      Overloaded chamber.
      SOLUTION
      Comply with the maximum load weight limits for each type of load. Always use the chamber rack for trays and cassettes.

      POSSIBLE CAUSE
      Chamber filter clogged.
      SOLUTION
      Remove and clean the chamber filters.

      POSSIBLE CAUSE
      Chamber filter cap mispositioned.
      SOLUTION
      Mount the chamber filter cap properly (see chapter “Monthly or 50-cycle maintenance - Cleaning the chamber filter” in the Instructions for Use).

      POSSIBLE CAUSE
      Load incorrectly placed.
      SOLUTION
      Follow the recommendations as listed in chapter “Load maintenance and preparation” in the Instructions for Use. mais
    • Stains, spots, or colour change on instruments.
      POSSIBLE CAUSE
      Instruments rinsed with tap water and not dried before sterilization.
      SOLUTION
      Ensure that instruments are rinsed with distilled or demineralized water and completely dry before they are placed in the sterilizer.

      POSSIBLE CAUSE
      Use of water of poor quality or water containing chemical substances.
      SOLUTION
      Drain both water tanks. Use good quality water (see chapter “Water quality” in the Instructions for Use).

      POSSIBLE CAUSE
      Organic or chemical residues on the instruments
      SOLUTION
      Clean, rinse, and dry instruments before placing them in the sterilizer (see chapter “Load maintenance and preparation” in the Instructions for Use.

      POSSIBLE CAUSE
      Dirt in chamber, trays, tray rack.
      SOLUTION
      Clean the chamber and wash the chamber furniture.

      POSSIBLE CAUSE
      Contact between instruments of different materials.
      SOLUTION
      Ensure that instruments of different materials do not touch each other (aluminium, carbon or stainless steel, etc.); place them on different trays or cassettes or pouch them (see chapter “Load maintenance and preparation” in the Instructions for Use).

      POSSIBLE CAUSE
      Scale deposits on the chamber.
      SOLUTION
      Clean the chamber and use good quality water (see chapter “Water quality” in the Instructions for Use). mais
    • Warning about saving to the USB (HTML and SCL files)
      POSSIBLE CAUSE
      The USB drive is disconnected or full.
      SOLUTION
      Check presence and condition of the USB drive. If the problem persists, contact an authorised W&H service partner. mais
    • Preciso documentar os resultados de todos os testes periódicos?
      A W&H recomenda registrar todos os testes periódicos, reparos e modificações na autoclave em um livro de registros, incluindo data e assinatura da pessoa que realizou o teste ou outra atividade. A obrigatoriedade de registro é regulamentada por diretrizes locais/nacionais. mais
    • O que é validação?
      Validação é um procedimento de teste realizado por uma autoridade oficial, comprovando a eficácia da sua autoclave. A obrigatoriedade e a frequência da validação são regulamentadas por diretrizes locais/nacionais. mais
    • Preciso realizar testes periódicos na minha autoclave W&H?
      Todas as autoclaves W&H possuem ciclos de teste (teste B&D/Helix, teste de vácuo). A obrigatoriedade e a frequência dos testes são regulamentadas por diretrizes locais/nacionais. mais
    • Devo embalar/selar meus instrumentos? Por quanto tempo posso armazená-los após a esterilização?
      Para garantir que seus instrumentos continuem armazenados em um ambiente esterilizado, após uma esterilização adequada até o momento do uso, a W&H recomenda acondicioná-los por meio de sistemas de vedação adequados antes da esterilização. O período de armazenamento recomendado pode ser encontrado nas orientações do fabricante do material de embalagem. Para mais informações, por favor, entre em contato com o seu revendedor autorizado. mais
    • Qual qualidade da água devo usar para a minha autoclave?
      A qualidade da água para uso em esterilizadores / autoclaves é especificada internacionalmente por normas e diretrizes. O motivo é que a água de má qualidade pode causar sérios danos à sua autoclave ou comprometer todo o processo de esterilização. Consequentemente, deve-se usar água com condutividade inferior a 10 µS/cm na América do Norte e 15 µS/cm para o restante do mundo na sua autoclave W&H. Os dispositivos de tratamento de água Multidem e Osmo foram especialmente projetados para preparar água adequada (consulte a seção "Qualidade da água" nas Instruções de uso). mais
    • Quem devo contatar para validar e manter minha autoclave?
      A validação deve ser realizada por uma autoridade oficial. As tarefas de manutenção devem ser realizadas por um técnico qualificado e autorizado pela W&H. mais
    • Minha autoclave precisa de alguma qualificação/validação periódica?
      A validação geralmente compreende uma série de testes definidos em normas internacionalmente reconhecidas. Esses testes começam para cada dispositivo com os testes de fábrica da W&H. Além disso, a documentação correspondente é fornecida com o seu dispositivo. Antes de colocar o dispositivo em funcionamento, o técnico realiza outras verificações para garantir que o dispositivo funcione corretamente. Em seguida, dependendo das leis e diretrizes nacionais/regionais, o dispositivo deve ser submetido a uma qualificação de desempenho, renovada em intervalos regulares. Para mais informações, entre em contato com o seu revendedor. mais
    • Por quanto tempo devo arquivar a documentação dos testes regulares?
      Guarde os resultados de acordo com as leis e diretrizes específicas do seu país/região. Esses registros também podem ser úteis em caso de manutenção / assistência técnica. mais
    mais

    Downloads

    Instruções de uso

    Esterilizador IFU Lina (RIK-1)
    Esterilizador IFU Lina (PRO13)
    Maintenance Sheet
    Lina RIK-1 2020

    Para visualizar a Atualização de Higiene e Manutenção em outros idiomas (EN ISO 17664:2017), acesse a página Central de Downloads.

    Vídeos e tutoriais

    Para uma navegação contínua e melhor interação com o conteúdo multimídia de nossa página (ex.: vídeos, mapas), por favor, permita o armazenamento dos cookies necessários para fins de marketing (YouTube, MovingImage). Informações detalhadas sobre esses cookies podem ser encontradas na seção Informações legais/Proteção de dados.

    Aceitar

    Serviços

  • Ciclos de esterilização Lina

    Ciclo de esterilização B-Universal 134 B-Prion 134 B-Universal 121 S naked 134 (opcional)
    Temperatura: 134 °C 134 °C  121 °C 134 °C
    Tempo de espera (minutos): 4' 18' 30'' 20' 30'' 4'
    Tempo total do ciclo
    (minutos) incluindo
    secagem completa:     		Automático desde Carga
    típica     		Automático desde Carga
    típica     		Automático desde Automático desde
    Lina 17
    25’–49’
    		45'
    40’–64’
    		60‘ 63’–71’ 20’–26’
    Lina 22
    (220 V)
    28’–52’
    		48’
    43’–67’
    		63’ 65’–74’ 21’–27’
    Lina 22
    (110 V)
    33’–63’
    		55’
    47’–77’
    		69’ 73’–82’ 28’–35’
    Lina17 – Cargas:
    Lina 22 – Cargas:
    máxima 3,5–5,5(1) kg/normal 2 kg/ porosa máxima 0,5–1,5(2) kg
    máxima 4–6(3) kg/normal 2 kg/ porosa máxima 0,5–2(4) kg
    máx. 4 kg desembalados
    máx. 4 kg desembalados
    Lina 17/22 – Capacidade: máxima 6 kg –
    Ciclos de teste: Helix/Bowie e Dick/Vácuo

    Itens fornecidos com rack reversível, 3 bandejas de alumínio, mangueira de drenagem, suporte de bandeja, pendrive USB de 8 GB, ferramenta de abertura de porta, teste de fábrica


    (1) Duração de acordo com a tabela baseada em 3,5 kg. Ao aumentar o tempo de secagem, podem ser esterilizados até 5,5 kg.
    (2) Duração de acordo com a tabela baseada em 0,5 kg. Ao aumentar o tempo de secagem, podem ser esterilizados até 1,5 kg.
    (3) Duração de acordo com a tabela baseada em 4,0 kg. Ao aumentar o tempo de secagem, podem ser esterilizados até 6,0 kg.
    (4) Duração de acordo com a tabela baseada em 0,5 kg. Ao aumentar o tempo de secagem, podem ser esterilizados até 2,0 kg.

    Autoclave Lina

    Modelo:

    Lina

    RIK-117

    RIK-122

    Tamanho da câmara:

    17 l

    22 l

    Alimentação elétrica:

    200–240 V AC; 50 Hz ou 60 Hz; 10 A; monofásica

    200–240 V AC; 50 Hz ou 60 Hz;
    10 A monofásico
    100–125 V AC; 50 Hz/60 Hz;
    12 A monofásico

    Entrada de alimentação:

    2,0–2,4 kW

    220 V: 2,5–2,4 kW
    110 V: 1,2–1,5 kW

    Dimensões gerais (L × A × P):

    465 × 452 × 646 mm

    Peso (vazio):

    40 kg

    42 kg

    Reservatório de água doce/usada:

    4,8/4,8 l

    Faixa de operação:

    7 até 10 ciclos

    Espaço utilizável na câmara (l × a × p)¹:

    195 × 195 × 312 mm

    195 × 195 × 400 mm

    Opções de conexão:

    1 conexão USB na frente (1 adicional na parte traseira como opção), válvula de enchimento automático de água (opcional)

    (1) O espaço utilizável é referido como configuração de rack padrão.

    As autoclaves Lina foram desenvolvidas, certificadas e validadas de acordo com as mais rigorosas diretrizes e padrões:

    N°2017/745

    Portaria sobre dispositivos médicos

    IEC 61326-1

    Compatibilidade eletromagnética

    2014/68/UE

    Diretiva de equipamentos sob pressão

    IEC 61010-1

    Requisitos de segurança do esterilizador

    EN 13060

    Autoclaves a vapor pequenas

    IEC 61010-2-040

    Requisitos especiais para esterilizadores e aparelhos de limpeza e desinfecção

    IEC 61770

    Aparelhos elétricos para conexão com o sistema de abastecimento de água

    2012/19/UE

    Resíduos de equipamentos elétricos e eletrônicos

    O esterilizador pode ser validado de acordo com a norma EN ISO 17665-1

Acessórios e consumíveis

{{ foundItemsLength }} Acessórios e consumíveis
ver todos

Produtos relacionados

Multidem

Água desmineralizada de alta qualidade para a geração de vapor em esterilizadores.

Pontas Piezomed

para cirurgia óssea, periodontia, extração, endodontia por via retrógrada, osteotomia para implante, levantamento do seio maxilar.

Onde comprar

Pesquise revendedores W&H e assistência técnica autorizada em sua região.
