Un esterilizador de tipo B magistral
Interrumpir la
cadena de infección
Esterilizador de tipo B para realizar el procesamiento y prevenir infecciones sin preocupaciones.Ventajas:
- Esterilizador de tipo B con los mejores tiempos de ciclo de su categoría.
- Fácil de usar on la experiencia de usuario más fluida del mercado.
- Capacidad de actualización única para personalizar y modernizar el dispositivo según sus necesidades.
- Trazabilidad avanzada para una documentación completa.
-

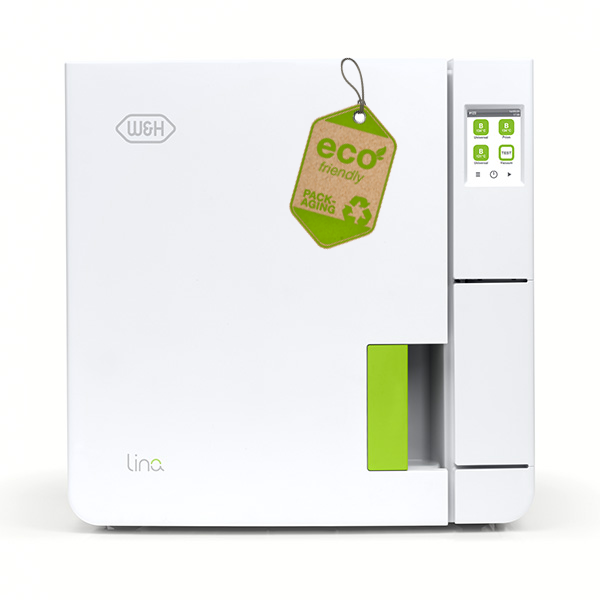

Nuevo embalaje respetuoso con el medio ambiente
El nuevo embalaje es completamente reutilizable y reciclable.
Los componentes plásticos se redujeron al mínimo. El nuevo embalaje consta de cartón y otros materiales biodegradables en el 99% de su peso.

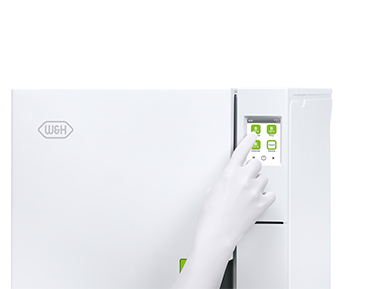

Fácil de usarFácil de usar

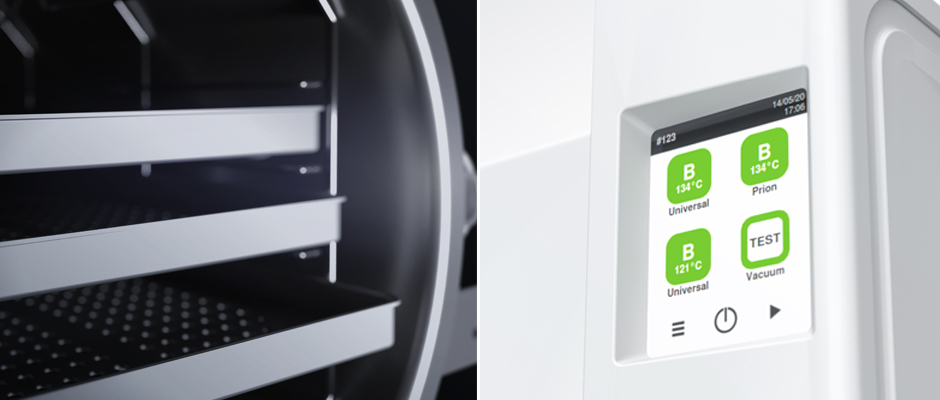

› La pantalla táctil de 3,5’’ permite un manejo fluido.
› La interfaz de usuario y la estructura de menús simplificadas ayudan en todas las actividades diarias de la clínica.

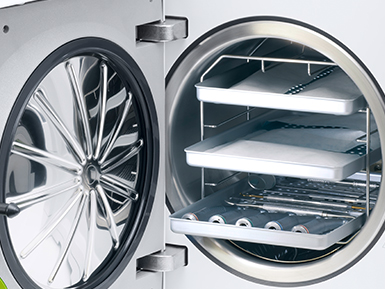

Programas de esterilización optimizadosProgramas de esterilización optimizados
› El programa de esterilización Eco B procesa 0,5 kg en 25 minutos.
› Lina puede procesar hasta 6 kg de carga para cumplir con todos los requisitos de las clínicas dentales.
› El ciclo B Universal a 121 °C permite incluso procesar artículos delicados y porosos, como la ropa quirúrgica.

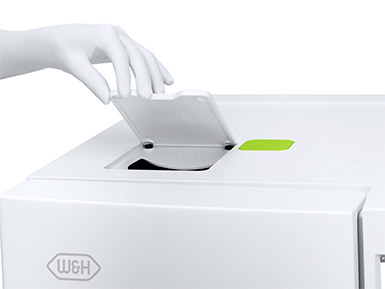

Diseño y mantenimientoDiseño y mantenimiento
› La tapa fácil de quitar permite acceder a los depósitos de agua sin herramientas y sin esfuerzo. Llenarlos es muy fácil gracias al embudo integrado.
› Gracias al alto nivel de fiabilidad, el intervalo de servicio es de 4000 ciclos o 5 años.
› La forma ergonómica y funcional del diseño impresiona. Además, cabe en cualquier sitio gracias a las patas modulares y la estructura compacta.

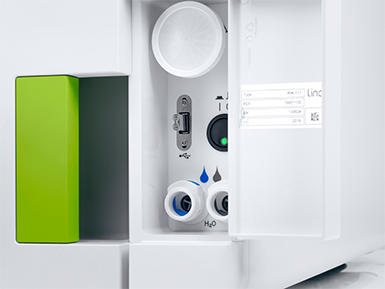

Trazabilidad mejoradaTrazabilidad mejorada
› La documentación se guarda automáticamente en un USB de alta capacidad.
› La impresora de etiquetas contribuye a la trazabilidad, ya que ofrece la posibilidad de vincular el ciclo, la bolsa y el paciente.
› La impresora de informes de ciclo garantiza que el ciclo se documente de manera adecuada.
Capacidad de actualización únicaCapacidad de actualización única
› El sistema Activation Code es una innovadora herramienta de actualización. Los Activation Codes ofrecen una oportunidad hecha a medida de mejorar las funciones adicionales que se adapten a las necesidades de la clínica y de cumplir con futuros requisitos normativos. Una forma eficaz de personalizar y actualizar su esterilizador Lina.
Su esterilizador personalizado en seis pasos:
- Adquiera el Activation Code que prefiera en su distribuidor habitual de productos dentales.
- Tras recibir el código de acceso relacionado, diríjase a activation.wh.com
- Introduzca este código de acceso junto con el número de serie y el modelo del esterilizador.
- Se generará su Activation Code seguro e individual.
- Introduzca este código en el menú de su esterilizador.
- La función estará activada.

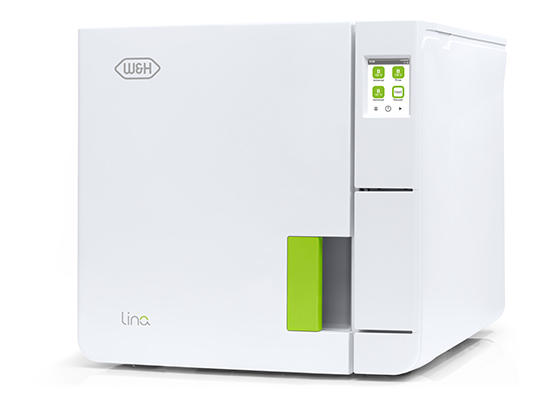

![Lina Autoclave]( "Lina Autoclave")
Lina
suministrados con portabandejas reversible, 3 bandejas de aluminio, manguera de drenaje, USB de 8 GB, herramienta para abrir la puerta, prueba de fábrica, 50 Hz
Lina 17 (RIK-117)
REF 19951130Tamaño de la cámara 17 l
Lina 17 AWF
(RIK-117)
REF 19951131Llenado automático de agua
Tamaño de la cámara 17 lLina 22
(RIK-122, 220 V)
REF 19952130Tamaño de la cámara 22 l
Lina 22 AWF
(RIK-122, 220 V)
REF 19952131Llenado automático de agua
Tamaño de la cámara 22 lLina 22
(RIK-122, 110 V)
REF 19952330Tamaño de la cámara 22 l
Lina 22 AWF
(RIK-122, 110 V)
REF 19952331Llenado automático de agua
Tamaño de la cámara 22 l
![Lina Autoclave]( "Lina Autoclave")
Lina
suministrados con portabandejas reversible, 3 bandejas de aluminio, manguera de drenaje, USB de 8 GB, herramienta para abrir la puerta, prueba de fábrica, 60 Hz
Lina 17 (RIK-117)
REF 19951230Tamaño de la cámara 17 l
Lina 17 AWF
(RIK-117)
REF 19951231Llenado automático de agua
Tamaño de la cámara 17 lLina 22
(RIK-122, 220 V)
REF 19952230Tamaño de la cámara 22 l
Lina 22 AWF
(RIK-122, 220 V)
REF 19952231Llenado automático de agua
Tamaño de la cámara 22 lLina 22
(RIK-122, 110 V)
REF 19952330Tamaño de la cámara 22 l
Lina 22 AWF
(RIK-122, 110 V)
REF 19952331Llenado automático de agua
Tamaño de la cámara 22 lÁrea de descargas
FAQ
-
¿Cuál es el nivel máximo sonoro del esterilizador Lina?
El nivel máximo sonoro de trabajo de 66.5 dB(A) asegura un confortable ambiente de trabajo. Más
-
¿Necesita mi esterilizador algún tipo de cualificación o validación periódica?
La validación ya incluye por lo general una serie de pruebas definidas según estándares de reconocimiento internacional. Estas pruebas empiezan para cada dispositivo con las pruebas realizadas en la fábrica de W&H. Además, el dispositivo ya incluye la documentación correspondiente. Antes de poner en marcha el dispositivo en su centro, un técnico deberá realizar otras comprobaciones para garantizar que el dispositivo funciona correctamente. En función de la legislación y las directivas nacionales o regionales, es posible que el dispositivo deba someterse a una cualificación de rendimiento renovada, que se llevará a cabo en intervalos periódicos. Para obtener más información, póngase en contacto con su distribuidor. Más
-
¿Cuál es el nivel máximo de ruido del esterilizador Lina?
El máximo nivel de ruido de Lina es de 65.5 dB. Más
-
Hay agua residual en la cámara al final del ciclo.
POSIBLE CAUSA
El esterilizador no está nivelado correctamente.
SOLUCIÓN
Coloque el esterilizador en una superficie plana y nivelada.
POSIBLE CAUSA
Cámara sobrecargada.
SOLUCIÓN
Respete los límites de peso de carga máxima para cada tipo de carga. Utilice siempre el portabandejas de la cámara para bandejas y casetes.
POSIBLE CAUSA
Filtro de la cámara obstruido.
SOLUCIÓN
Extraiga el filtro de la cámara y límpielo.
POSIBLE CAUSA
Tapón del filtro de la cámara mal colocado.
SOLUCIÓN
Coloque correctamente el tapón del filtro de la cámara (consulte el capítulo “Mantenimiento mensual o a los 50 ciclos - Limpieza del filtro de la cámara” de las Instrucciones de uso).
POSIBLE CAUSA
Carga colocada incorrectamente.
SOLUCIÓN
Siga las recomendaciones indicadas en el capítulo “Mantenimiento y preparación de la carga” de las Instrucciones de uso. Más -
Manchas en los instrumentos.
POSIBLE CAUSA
Los instrumentos se han aclarado con agua corriente y no se han secado antes de la esterilización.
SOLUCIÓN
Compruebe que los instrumentos se hayan aclarado con agua destilada o desmineralizada y que estén completamente secos antes de colocarlos en el esterilizador.
POSIBLE CAUSA
Uso de agua de mala calidad o agua que contiene sustancias químicas.
SOLUCIÓN
Drene ambos depósitos de agua. Utilice agua de buena calidad (consulte el capítulo “Calidad del agua” de las Instrucciones de uso).
POSIBLE CAUSA
Residuos orgánicos o químicos en los instrumentos.
SOLUCIÓN
Limpie, aclare y seque los instrumentos antes de colocarlos en el esterilizador (consulte el capítulo “Mantenimiento y preparación de la carga” de las Instrucciones de uso).
POSIBLE CAUSA
Suciedad en la cámara, las bandejas y el portabandejas.
SOLUCIÓN
Limpie la cámara y lave los accesorios.
POSIBLE CAUSA
Contacto entre instrumentos de materiales distintos.
SOLUCIÓN
Compruebe que los instrumentos de materiales distintos no se toquen (aluminio, acero al carbono o acero inoxidable, etc.); colóquelos en bandejas o casetes distintos o introdúzcalos en bolsas (consulte el capítulo “Mantenimiento y preparación de la carga” de las Instrucciones de uso).
POSIBLE CAUSA
Depósitos de sarro en la cámara.
SOLUCIÓN
Limpie la cámara y utilice agua de buena calidad (consulte el capítulo “Calidad del agua” de las Instrucciones de uso). Más -
Advertencia sobre la sustitución de consumibles.
POSIBLE CAUSA
Es necesario sustituir un consumible.
SOLUCIÓN
Encargue el consumible que necesita (junta de la puerta y filtro HEPA, filtro bacteriológico) y sustitúyalo. Consulte el capítulo “Mantenimiento” de las Instrucciones de uso. Más -
¿Qué nivel de calidad del agua hay que utilizar para el esterilizador?
La calidad del agua para los esterilizadores ya viene especificada a nivel internacional en las normas y directivas. El motivo es que, a causa del agua, el esterilizador puede resultar gravemente dañado o bien el proceso de esterilización puede verse comprometido. En consecuencia, para el esterilizador W&H, deberá utilizarse únicamente agua con una conductividad de 10 µS/cm o inferior en América del Norte y 15 µS/cm para el resto del mundo. Los equipos de purificación de agua Multidem y Osmo resulta especialmente apropiado para preparar el agua adecuadamente (consulte el capítulo “Calidad del agua” de las Instrucciones de uso). Más
-
La fase de esterilización (PROCESO) de un ciclo de esterilización ha sido más larga de lo previsto.
POSIBLE CAUSA
La temperatura de la cámara ha disminuido por debajo del umbral mínimo y el software se ha recuperado con éxito.
SOLUCIÓN
Espere a que termine el ciclo. Si el problema ocurre con frecuencia, póngase en contacto con el Servicio Técnico Autorizado W&H. Más -
Advertencia sobre el guardado en USB (archivos HTML y SCL)
POSIBLE CAUSA
El almacenamiento USB no está conectado o está lleno.
SOLUCIÓN
Compruebe que haya una unidad de memoria USB y que esta se encuentre en buen estado. Si el problema persiste, póngase en contacto con el Servicio Técnico Autorizado W&H. Más -
Advertencia sobre el mantenimiento programado.
POSIBLE CAUSA
Es necesario llevar a cabo el programa de mantenimiento.
SOLUCIÓN
Póngase en contacto con el Servicio Técnico Autorizado W&H. Más -
La impresora de informes de ciclo no funciona.
POSIBLE CAUSA
Impresora conectada incorrectamente o sin alimentación.
SOLUCIÓN
Compruebe las conexiones eléctrica y de datos de la impresora. Más -
El esterilizador está conectado a un sistema de suministro de agua automatizado. No hay agua limpia en el depósito y el llenado de agua automático no rellena el agua.
POSIBLE CAUSA
Sistema de llenado de agua no conectado.
SOLUCIÓN
Conecte el sistema de llenado de agua al esterilizador. (Para conocer los requisitos de calidad del agua, consulte el capítulo “Calidad del agua” de las Instrucciones de uso).
POSIBLE CAUSA
Cuando el sistema de llenado de agua ha intentado llenar el depósito, el agua no estaba disponible temporalmente.
SOLUCIÓN
Debido a que el llenado del depósito de agua se ha intentado solo una vez entre la ejecución de ciclos, este suceso impide la alimentación de agua. Apague el esterilizador y vuelva a encenderlo.
Compruebe el sistema de suministro de agua externo.
Compruebe si hay fugas de agua en el esterilizador.
POSIBLE CAUSA
Sensor de nivel del agua MÍN. defectuoso en el depósito de agua limpia.
SOLUCIÓN
Póngase en contacto con el Servicio Técnico Autorizado W&H. Más -
¿Es necesario llevar a cabo algún tipo de prueba periódica en el esterilizador?
El esterilizador cuenta con ciclos de prueba (prueba B&D/Helix, test de vacío). Las pruebas obligatorias y su frecuencia se regulan por medio de directrices locales o nacionales. Más
-
¿Cómo se limpian los depósitos de agua y qué productos hay que utilizar?
Las instrucciones para la limpieza de los depósitos de agua se incluyen en el capítulo “Mantenimiento” de las Instrucciones de uso. Además, encontrará información y vídeos relacionados con la limpieza de los depósitos de agua y los productos de limpieza • en el esterilizador, en la sección de mantenimiento del menú; • en la sección Consumibles y accesorios y Video Tutorial de este sitio web Más
-
¿Durante cuánto tiempo debo archivar la documentación correspondiente a las pruebas periódicas?
Conserve los resultados según lo estipulado en la legislación y directrices específicas de su país o región. Además, estos registros pueden resultar de ayuda cuando se realice el mantenimiento. Más
-
¿Con quién debo ponerme en contacto para la validación y el mantenimiento del esterilizador?
La validación debe llevarla a cabo un organismo oficial. Las tareas de mantenimiento se deben encomendar a un técnico cualificado y autorizado. Más
-
¿Cómo se cambian los consumibles en el esterilizador?
Las instrucciones para la sustitución de consumibles se incluyen en el capítulo “Mantenimiento” de las Instrucciones de uso. También hay disponible una explicación en formato vídeo: • en la sección de mantenimiento del menú del esterilizador; • en Accesorios y consumibles y en el Vídeo Tutorial section de esta web. Más
-
¿Es necesario documentar los resultados de todas las pruebas periódicas?
W&H recomienda registrar todas las pruebas periódicas, reparaciones y modificaciones que se realicen en el esterilizador en un registro que incluya la fecha y la firma de la persona que llevó a cabo la prueba o actividad de otro tipo. Las obligaciones de registro se regulan por medio de directrices locales o nacionales. Más
-
¿Es necesario envolver los instrumentos o ponerlos en una bolsa? ¿Cuánto tiempo puedo tenerlos guardados tras la esterilización?
Para garantizar que los instrumentos se almacenan en un estado de estéril desde la última esterilización correcta hasta que se vuelvan a utilizar, W&H recomienda embolsarlos en sistemas de barrera esterilizados antes de proceder a su esterilización. El período de almacenamiento recomendado se indica en las recomendaciones del fabricante del envoltorio. Para obtener más información, póngase en contacto con su distribuidor. Más
-
El esterilizador permanece apagado (OFF).
POSIBLE CAUSA
El interruptor de electricidad o el interruptor de red está apagado (OFF).
SOLUCIÓN
Active el interruptor de electricidad o el interruptor de red (ON).
POSIBLE CAUSA
La toma no tiene voltaje.
SOLUCIÓN
Compruebe el suministro eléctrico del edificio.
POSIBLE CAUSA
El cable de alimentación no está conectado correctamente.
SOLUCIÓN
Compruebe y conecte el cable de alimentación correctamente. Más -
Hay una fuga de agua en la parte frontal del esterilizador.
POSIBLE CAUSA
Fugas por la junta de la puerta de la cámara.
SOLUCIÓN
Limpie o sustituya la junta de la puerta. Limpie la superficie de la puerta que da a la cámara.
POSIBLE CAUSA
Fuga interna.
SOLUCIÓN
Póngase en contacto con el Servicio Técnico Autorizado W&H. Más -
No hay ciclos almacenados en el menú del historial de ciclos.
POSIBLE CAUSA
Durante las tareas de mantenimiento, se ha sustituido una placa electrónica.
SOLUCIÓN
La memoria de la placa antigua no se puede restaurar. Consulte el historial de ciclos en la unidad de memoria USB. Más -
Cuando comienza un ciclo, la puerta de la cámara se bloquea, pero se vuelve a abrir inmediatamente. Aparece el mensaje “Abra la puerta”.
POSIBLE CAUSA
La junta de la puerta no está colocada correctamente.
SOLUCIÓN
Compruebe que la junta de la puerta esté insertada correctamente en toda la circunferencia.
POSIBLE CAUSA
Puerta atascada por objetos externos o por la propia carga.
SOLUCIÓN
Retire todos los objetos que obstruyan la puerta de la cámara. Compruebe si existen interferencias entre la puerta y los accesorios de la cámara y/o la carga. Más -
El esterilizador entra en modo de espera (“Standby mode”) justo después de encenderse.
POSIBLE CAUSA
La unidad se apagó mientras estaba en modo de espera (“Standby mode”).
SOLUCIÓN
Pulse el botón del modo de espera (“Standby mode”) para salir. Más -
¿En qué consiste la validación?
La validación es un procedimiento de prueba llevado a cabo por un organismo oficial que sirve para demostrar la efectividad del esterilizador. Las pruebas obligatorias y su frecuencia de validación se regulan por medio de directrices locales o nacionales. Más
Instrucciones de uso
Find all languages of the Update Hygiene and Maintenance (EN ISO 17664:2017) in the Download Centre.
Vídeos & Tutoriales
-
Ciclos de esterilización de Lina
Ciclo de esterilización B-Universal 134 B-Prion 134 B-Universal 121 S naked 134 (optional) Temperatura: 134 °C 134 °C 121 °C 134 °C Tiempo de espera (minutos): 4' 18' 30'' 20' 30'' 4' Duración
total del ciclo (minutos),
incluido secado completo:Automático a partir de Carga
típicaAutomático a partir de Carga
típicaAutomático a partir de Automático a partir de Lina 17 25’–49’45' 40’–64’60‘ 63’–71’ 20’–26’ Lina 22 (220V) 28’–52’48’ 43’–67’63’ 65’–74’ 21’–27’ Lina 22
(110 V)33’–63’55’ 47’–77’69’ 73’–82’ 28’–35’ Carga de Lina 17:Carga de Lina 22:máxima 3,5-5,5(1) kg/típica 2 kg/porosa máxima 0,5-1,5(2) kgmáxima 4-6(3) kg/típica 2 kg/porosa máxima 0,5-2(4) kgmáx. 4 kg sin envolverContenedores de Lina 17/22: máxima 6 kg – Ciclos de prueba: de Helix/Bowie y Dick/vacío Artículos suministrados con: portabandejas reversible, 3 bandejas de aluminio, manguera de drenaje, USB de 8 GB, herramienta para abrir la puerta, prueba de fábrica
(1) La duración referida en la tabla se refiere a 3,5 kg. Es posible esterilizar hasta 5,5 kg ampliando el tiempo de secado.
(2) La duración referida en la tabla se refiere a 0,5 kg. Es posible esterilizar hasta 1,5 kg ampliando el tiempo de secado.
(3) La duración referida en la tabla se refiere a 4,0 kg. Es posible esterilizar hasta 6,0 kg ampliando el tiempo de secado.
(4) La duración referida en la tabla se refiere a 0,5 kg. Es posible esterilizar hasta 2,0 kg ampliando el tiempo de secado.Lina
Nombre comercial:
Lina
Tipo:
RIK-117
RIK-122
Tamaño de la cámara:
17 l
22 l
Suministro eléctrico:
200–240 V CA; 50 Hz o 60 Hz;
10 A monofásico200–240 V CA; 50 Hz o 60 Hz;
10 A monofásico
100–125 V CA; 50 Hz/60 Hz;
12 A monofásicoConsumo eléctrico:
2,0–2,4 kW
110 V: 1,2–1,5 kW
220 V: 2,0–2,4 kWDimensión total (an × al × p):
465 × 452 × 646 mm
Peso (vacío):
40 kg
42 kg
Depósitos de agua principales/utilizados:
4.8/4.8 l
Intervalo de funcionamiento:
7 a 10 ciclos
Espacio utilizable en la cámara (an × al × p)¹:
195 × 195 × 312 mm
195 × 195 × 400 mm
Tipos de conexión:
1 puerto USB en la parte delantera (1 adicional en la trasera como opción), válvula de llenado automático de agua (opcional)
(1) spacio utilizable se refiere a la configuración del portabandejas estándar.
Los esterilizadores Lina han sido diseñados, certificados y validados según las directivas y normas más estrictas:
N°2017/745
Reglamento de productos sanitarios
IEC 61326-1
Compatibilidad electromagnética
2014/68/EU
Directiva de equipos a presión
IEC 61010-1
Requisitos de seguridad de esterilizadores
EN 13060
Esterilizadores de vapor pequeños
IEC 61010-2-040
Requisitos específicos para esterilizadores de vapor
IEC 61770
Aparatos eléctricos conectados a toma de agua de la red principal de suministro
2012/19/UE
Directiva sobre residuos de aparatos eléctricos y electrónicos
Es posible validar el esterilizador según la norma EN ISO 17665-1
