O divisor de águas na Piezocirurgia

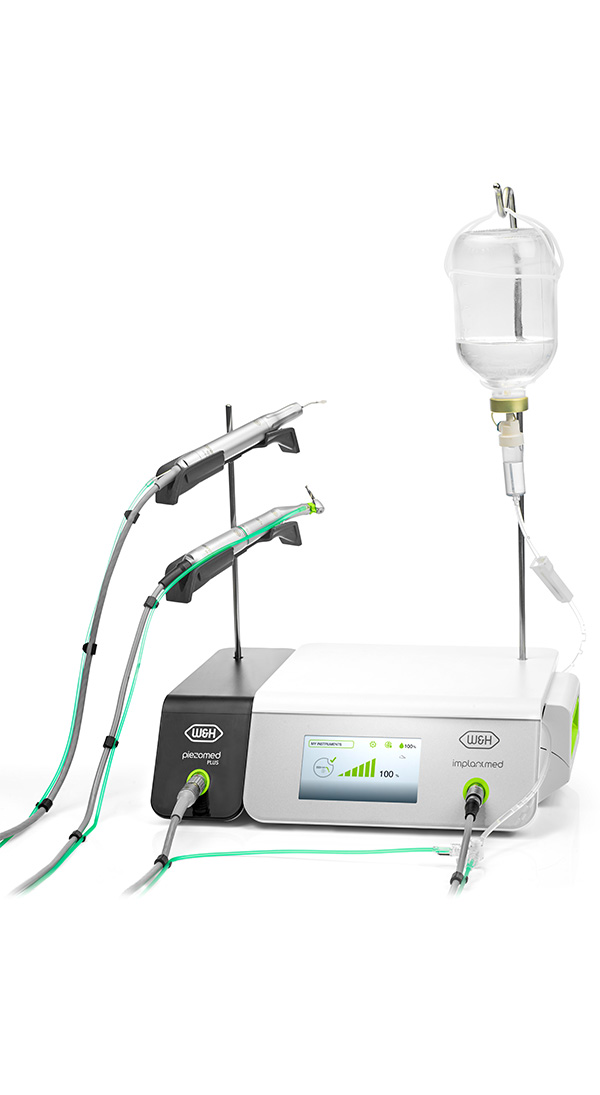

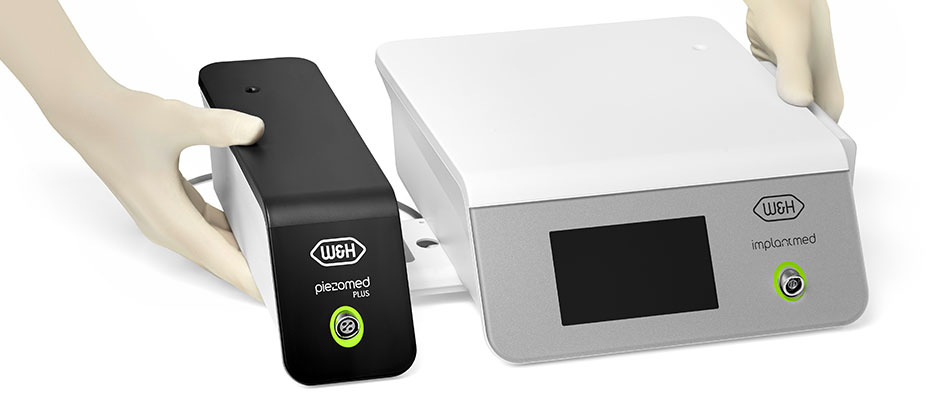

Módulo Piezomed*
O módulo Piezomed combina um motor de implante e de piezocirurgia em um único equipamento. Isso significa que o Implantmed Plus pode ser combinado com o módulo Piezomed, e assim, cobrir inúmeras aplicações e técnicas cirúrgicas.
*apenas em conexão com o Implantmed PlusVantagens:
- Modularidade
-
Reconhecimento automático de pontas
(somente módulo Piezomed Plus) - Resfriamento eficiente através da abertura de spray próximo à área de trabalho da ponta
- Biblioteca de pontas
- O comando de pé sem fio permite liberdade de trabalho.
- O ambiente estéril não é afetado pela emissão de ar de resfriamento.
Versões disponíveis
![Módulo Piezomed Plus]( "Módulo Piezomed Plus")

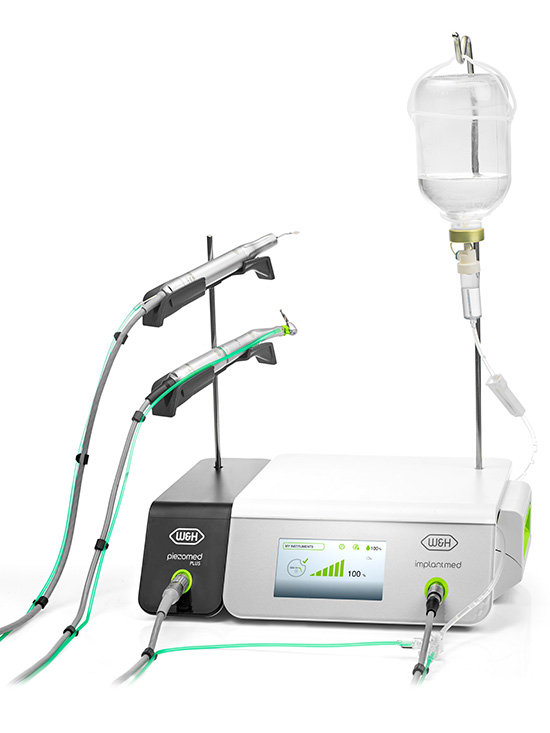

Módulo Piezomed Plus
Consiste em:
› Módulo
› Peça de mão SA-40 L
› Alimentação elétrica e cabo principal
› Suporte e apoio
› Trocador de pontas
› 6 tubos de irrigação descartáveisSA-435 M
REF 90000350Peça de mão com cabo de 1,8 m
SA-435 M
REF 90000351Peça de mão com cabo de 3,5 m
![Módulo Piezomed Classic]( "Módulo Piezomed Classic")

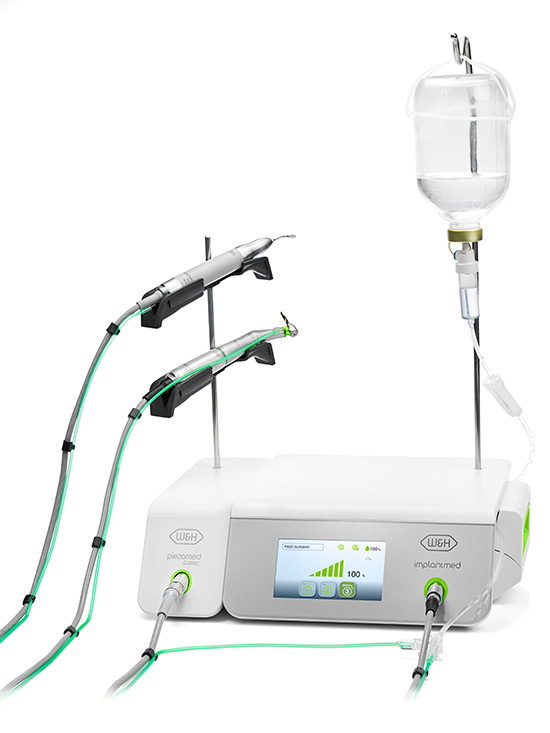

Módulo Piezomed Classic
Consiste em:
› Módulo
› Peça de mão SA-40
› Alimentação elétrica e cabo principal
› Suporte e apoio
› Trocador de pontas
› 6 tubos de irrigação descartáveisSA-430 M
REF 90000349Peça de mão com cabo de 1,8 m
Modularidade para flexibilidade ideal
Solução orientada para o fluxo de trabalho
A combinação do Implantmed Plus e do módulo Piezomed muda a maneira como a cirurgia oral e a implantodontia funcionam.
Micromotor elétrico
Particularmente pequeno e incrivelmente leve – para trabalhar sem fadiga.
Módulos Piezomed Plus e Classic
Piezocirurgia e Implantodontia combinadas em um único aparelho.
*apenas em conexão com o Implantmed Plus
Contra-ângulos e peças retas cirúrgicas
Iluminação ótima do local de tratamento para resultados de tratamento perfeitos e precisos.
Mais informações
Função de documentação
A função de documentação salva convenientemente todos os valores de inserção de implantes em um pendrive USB (.pdf e .xls).
Comando de pé sem fio ou com fio
Controle do Implantmed Plus e do Módulo Piezomed com apenas um comando de pé.
Osstell Beacon
Medição fácil da estabilidade do implante através da conexão sem fio com o Osstell Beacon..
Mais informaçõesDescrição resumida das funções
Funções
Piezomed Módulo Piezomed Plus Módulo Piezomed Classic Reconhecimento automático de pontas
Biblioteca de pontas
Modularidade
Comando de pé sem fio
Resfriamento da unidade de comando sem ventoinha
Conexão com Osstell Beacon
Funções do Implantmed Plus e do Módulo Piezomed controláveis com apenas um comando de pé
Sistema ioDent®
Atualização de software via USB
Implantmed Plus e Piezomed em um único aparelho
Peça de mão esterilizável e desinfectável termicamente
Uso em pacientes com marcapasso
Função Boost
Luz LED
24 watts
20 watts *
18 watts
* 24 W com função boost
Área de Download
FAQ
-
As pontas Piezomed podem ser usados em dispositivos de terceiros?
Não.
a. Rosca diferente.
b. Dispositivos de terceiros não conseguem identificar o ponto de ressonância correto - o instrumento não oscila. mais -
Qual é a vida útil dos instrumentos e quando devem ser substituídos?
A vida útil dos instrumentos é determinada pelo tempo de uso. Os ciclos de reprocessamento e esterilização têm influência marginal.
a. Substituição necessária quando:
- Há perda de potência durante o uso.
- Há danos visíveis na parte ativa ou no cabo do instrumento.
b. Serras devem ser substituídas quando:
- Dentes estiverem quebrados.
- Dentes estiverem desgastados.
c. Instrumentos diamantados devem ser substituídos quando:
- O revestimento de diamante estiver desgastado.
mais -
Instrumentos de terceiros podem ser utilizados no Piezomed?
Não.
a. Rosca diferente.
b. O sistema de detecção de instrumentos do Piezomed não reconhece instrumentos de terceiros.
mais -
Como os instrumentos são preparados para a limpeza?
a. Preparação no banho ultrassônico:
- Coloque os instrumentos na bandeja e mergulhe no banho ultrassônico.
- Utilize agentes de limpeza e desinfetantes adequados para instrumentos manuais (sondas, espelhos, pinças etc.).
NÃO UTILIZE banho para brocas, pois é muito agressivo.
- Após a limpeza no banho ultrassônico, enxágue bem com água para remover resíduos de agentes de limpeza e desinfetantes dos canais de refrigeração.
- Seque com ar comprimido após o enxágue.
- Recoloque os instrumentos secos na bandeja e embale para esterilização.
b. Preparação mecânica na lavadora termodesinfetadora:
- Utilize o adaptador de limpeza específico para lavadoras e termodesinfetadoras (ver Instruções de Uso – Acessórios).
- Após a limpeza, verifique se os canais de refrigeração estão secos e, se necessário, seque novamente com ar comprimido. mais -
É necessário que o torquímetro emita um clique audível ao apertar o instrumento?
Sim. O clique audível é essencial para garantir que o torque necessário seja atingido. mais
-
Qual é a vida útil do LED?
O soquete do LED deve ser substituído assim que o revestimento protetor estiver descolorido e a potência luminosa for comprometida. O tempo pode variar conforme o tipo de autoclave ou processo de esterilização. mais
-
Qual é a vida útil da detecção de instrumentos?
O sistema de detecção está localizado no soquete do LED e é substituído automaticamente junto com o soquete. mais
-
Módulo Piezomed: É possível realizar retrofit em dispositivos já existentes no mercado?
Sim, todos os dispositivos SI-10XX. mais
-
Módulo Piezomed: As peças de mão dos módulos são compatíveis com o SA-320?
Não são compatíveis. mais
-
Módulo Piezomed: O módulo funciona com dispositivos OEM?
Sim, mas são necessárias atualizações de software específicas. mais
-
Módulo Piezomed: Compatibilidade das peças de mão com os módulos Piezomed Plus e Piezomed Classic.
maisPeças de mão Piezomed Plus Piezomed Classic SA-40 sim sim SA-40 L (com luz) sim não SA-320 não não -
Módulo Piezomed: Principais diferenças entre os módulos Piezomed Plus e Piezomed Classic
maisCaracterísticas Piezomed Plus Piezomed Classic Potência 24 watts 18 watts Iluminação LED sem luz Detecção de ponta sim não Cor preto branco Comprimento do cabo 1,8 m e 3,5 m 1,8 m
Downloads
Instruções de uso
Para visualizar a Atualização de Higiene e Manutenção em outros idiomas (EN ISO 17664:2017), acesse a página Central de Downloads.
Vídeos e tutoriais
-
Módulo Piezomed
Tipo: Módulo Piezomed Plus
SA-435 MMódulo Piezomed Classic
SA-430 MTensão da rede: 100 – 240 V Frequência: 50 – 60 Hz Flutuação de tensão admissível: ±10%
Corrente nominal: 1,6 A
Frequência da rede: 50 – 60 Hz Potência de saída de ultrassom máxima: 24 W
18 W
Frequência de operação: 22 – 35 kHz Vazão do líquido refrigerante a 100%: pelo menos 90 ml/min
Comprimento do cabo da peça de mão: 1,8 m
1,8 m sem luz
Dimensões em mm
(altura × largura × profundidade):90 × 140 × 285
Peso: 0,7 kg
0,6 kg
Reconhecimento automático de pontas: sim
não
Comando de pé: S-N2 (com fio)
S-NW (sem fio)* 24 W com função boost
Software de Código Aberto
O software que executa este produto foi desenvolvido pela utilização da biblioteca QT da Digia. Conforme o kernel Linux é aplicado, a sequência de partida inicial é executada usando o carregador U-Boot. Para comunicação CANopen o CanFestival é aplicado.
Esses e todos os outros componentes de software são marcas registradas com copyright da W&H Dentalwerk Bürmooos GmbH ou de terceiros. O código fonte dos componentes de software usados (Linux, Qt, U-Boot e CanFestival) será fornecido mediante pedido, cobrando todas as despesas decorrentes. Entre em contato com: opensource@wh.com
Não há garantia na transferência deste software, nem garantia implícita nem garantia expressa. Informações adicionais sobre as versões de licença aplicadas e o texto de licença completo podem ser encontradas em www.wh.com/en_global/gnu. Se preferir, você pode obtê-las diretamente do fabricante.
