Implantmed Plus & Classic

Мощный хирургический мотор в области челюстно лицевой хирургии и имплантологии.

Implantmed - это высококачественный, высокопроизводительный хирургический мотор для стоматологической хирургии, имплантологии и челюстно-лицевой хирургии (ЧЛХ).

Oralchirurgie & Implantologie

Oralchirurgie & Implantologie

Systemübersicht

  • Переместите мышку в любом направлении, чтобы рассмотреть изделие со всех сторон.
    Откройте веб-сайт с помощью мобильного телефона и испытайте Implantmed Plus в своей клинике!
    Переместите мышку в любом направлении, чтобы рассмотреть изделие со всех сторон.
    Откройте веб-сайт с помощью мобильного телефона и испытайте Implantmed Plus в своей клинике!

    20 лет новаторского духа

    ›Унифицированное удобство использования и программные процессы передаются из поколения в поколение
    ›Пять программ для каждого этапа имплантации, которые индивидуально настраиваются и хранятся в памяти
    ›Встроенный насос, многофункциональное ножное управление, а также стерилизуемый двигатель и кабель

    • 2021

      Всегда на шаг впереди

      Технические характеристики и максимальная надежность делают аппарат Implantmed революционным в имплантологии.
      С этим вызовом мы движемся вперед в будущее

    • 2020

      ИНТЕЛЛЕКТУАЛЬНЫЕ СТОМАТОЛОГИЧЕСКИЕ РЕШЕНИЯ W&H

      ›Простое управление данными
      ›Прослеживаемость и безопасность
      ›Персональная онлайн-панель управления
      ›Всегда в ногу со временем

    • 2016

      4-е поколение аппарата IMPLANTMED

      ›От 200 до 40 000 об / мин
      ›Короткий мотор ISO
      ›Настраиваемый
      ›Новая насосная система
      ›Беспроводное ножное управление
      ›Цветной сенсорный экран
      ›Функция документирования
      ›Osstell ISQ
      ›Крутящий момент 80 Нсм

    • 2016

      4-е поколение аппарата IMPLANTMED

      ›От 300 до 40 000 об / мин
      ›Короткий мотор ISO
      ›Автоматическая функция нарезки резьбы
      ›Крутящий момент 70 Нсм

    • 2011

      3-е поколение аппарата IMPLANTMED

      ›От 300 до 40 000 об / мин
      ›Автоматическая функция нарезки резьбы
      ›Крутящий момент 70 Нсм

    • 2005

      2-е поколение аппарата IMPLANTMED

      ›От 300 до 40 000 об / мин
      ›Функция Эндо
      ›Доступен в двух вариантах исполнения.
      ›Крутящий момент 70 Нсм

    • 2001

      1-е поколение аппарата IMPLANTMED

      ›От 300 до 40 000 об / мин
      ›Бесщеточный и стерилизуемый мотор
      ›Крутящий момент 50 Нсм


      Implantmed SI-10xx

      Implantmed знает, что нужно хирургам и имплантологам!

      Implantmed plus от компании W&H, обеспечивает вам и вашим пациентам еще большую безопасность.

      Благодаря интуитивно понятной концепции управления, цветному сенсорному дисплею и стеклянной поверхности, Implantmed гарантирует высочайший уровень комфорта.

      Приводной блок оснащен функцией автоматической нарезки резьбы, автоматическим контролем крутящего момента, а также доступным, в качестве принадлежности, модулем Osstell для измерения стабильности имплантов.


      Обзор преимуществ

      • Интуитивно понятная концепция управления
      • Надежный контроль крутящего момента и измеряемая стабильность имплантатов
      • Чрезвычайно короткий, мощный мотор
      • Интуитивно понятная конструкция насоса.
      • Беспроводной блок ножного управления

      Актуальное цифровое обновление

      Обновление программного обеспечения Implantmed уже давно стало частью нашей ежедневной работы.

      Это означает постоянное исправление ошибок, усовершенствование и, прежде всего, появление новых функций. Таким образом, мы открываем совершенно новые перспективы для использования вашего хирургического аппарата в цифровой реальности.

      Обновления программного обеспечения. Комфорт, заметный с первого взгляда:

      Osstell Beacon беспроводное управление

      W&H Osstell Beacon беспроводное управление

      //a.storyblok.com/f/45617/385x402/fa073cafef/software-update-implantmed-beacon-overlay.jpg








      • Подключение через беспроводное соединение и USB-интерфейс

      • Коэффициент стабильности имплантата, включая цветовое кодирование, отображается непосредственно на дисплее Implantmed

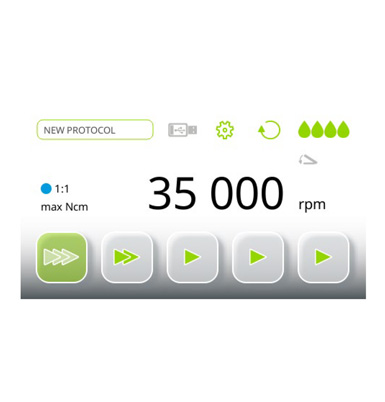

      Расширение протокола этапов установки импланта

      Расширение протокола этапов установки импланта








      • Возможность выбора до 5 дополнительных программ крутящего момента

      • Возможны 2 программы имплантации с полным контролем нарезки резьбы
      //a.storyblok.com/f/45617/385x402/3861ede532/software-update-implantmed-protocol-overlay.jpg
      Имплементация наконечника Zygoma

      Имплементация наконечника Zygoma

      //a.storyblok.com/f/45617/385x288/c83f6f97e9/software-update-zygoma-implementation-overlay.jpg
      • Имплементация наконечника Zygoma SZ-75

      • Точность крутящего момента благодаря настройке всей системы

      • Возможность выбора коэффициента передачи в Implantmed Plus
      Piezomed module update

      Optimised power regulation

      //a.storyblok.com/f/45617/385x288/e151cd19fd/modul-software-update-385px.jpg
      • Soft start to protect the system

      • Product registration and update can be carried out via ioDent®
      • БЕЗОПАСНОСТЬ

        Для стабильных имплантатов

      • ПРОСТОТА

        Убедительно просто и понятно

      • ПРОСТОТА

        Установка шланга охлаждающей жидкости

      • МОБИЛЬНОСТЬ

        Абсолютная свобода движений

        • Безопасный

          Контроль стабильности!

          Нарезание резьбы
          Контроль крутящего момента
          Измерение стабильности
          Документирование

        • Простота

          Интуитивный и понятный!

          Цветной сенсорный дисплей
          Интуитивно понятный дизайн насоса
          Подходит для коллективного использования

        • Универсальность

          Возможность обновления в любое время!

          Беcпроводной блок ножного управления
          Модуль W&H Osstell ISQ
          Электромотор EM-19 LC




        • Простота

          Для стабильных имплантатов

          Implantmed в сочетании с модулем W&H Osstell Beacon позволяет надежно оценить стабильность имплантата.
          Результаты измерения коэффициента стабильности (значение ISQ) отображаются непосредственно на дисплее.
          Безопасному процессу установки имплантатов способствует автоматический контроль крутящего момента.

          • Функция автоматической нарезки резьбы
          • Точный контроль крутящего момента
          • Измерение стабильности
          • Документирование

        • Функция нарезки резьбы

          Установка имплантата без излишних усилий и напряжения

          Используйте функцию автоматической нарезки резьбы при установке имплантата в твердую кость.
          Функция нарезки резьбы предотвращает слишком большую компрессию кости при установке имплантата.
          Результат: отсутствие костной атрофии и установка имплантата без излишних усилий и напряжения.

        • Контроль крутящего момента

          Автоматический контроль крутящего момента

          Крутящий момент можно точно настраивать в диапазоне от 5 до 80 Н∙см, что обеспечивает необходимую безопасность при установке имплантата.

          • Контролируемая установка имплантатов любого типа с крутящим моментом до 80 Н∙см

        • Измерение стабильности

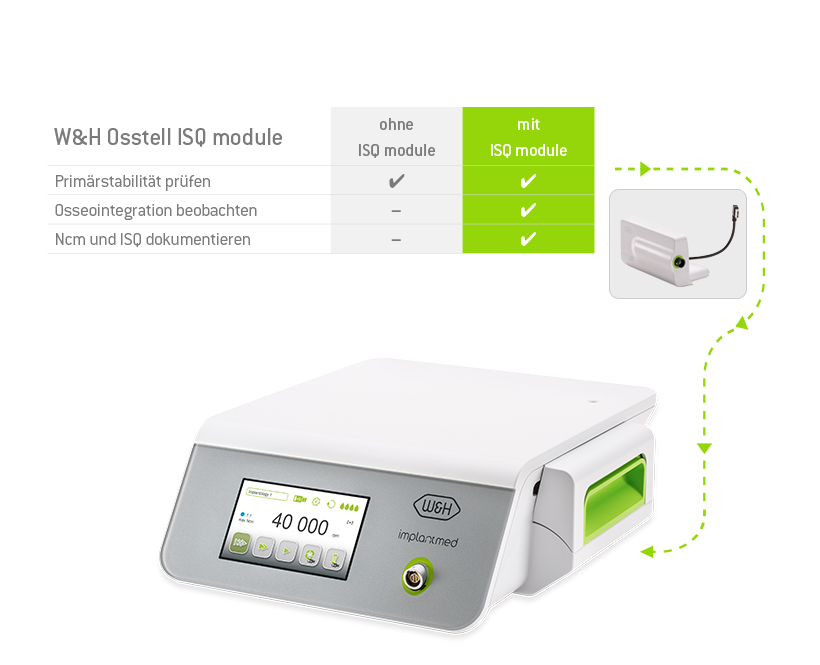

          Модуль W&H Osstell ISQ

          Измерение стабильности имплантатов позволяет надежно оценить результаты остеоинтеграции. Значения ISQ документируются в зависимости от положения зуба.

          • Osstell Beacon interface: Беспроводное подключение к W&H Osstell Beacon для простого измерения стабильности имплантата

        • Документирование

          Документирование процесса остеоинтеграции

          Новые возможности!
          Активируйте функцию документирования и документируйте лечебные манипуляции и их результаты. Так обеспечивается безопасность, повышается качество и укрепляется доверие пациентов.

          • С легкостью сохраняйте все параметры установки имплантатов на USB-накопитель
          • Проинформируйте врача, направившего пациента, о процессе установки имплантата

          Стабильные имплантаты

          Комбинация приборов Implantmed и Osstell Beacon обеспечивает мне и моим пациентам повышенную безопасность лечебных манипуляций. Важный инструмент для принятия решений относительно немедленной нагрузки при трансгингивальной имплантации.

          Д-р Фред Бергманн (Fred Bergmann),
          стоматолог-хирург, Германия

          • Управление

            Цветной сенсорный дисплей — простой и интуитивно понятный

            С легкостью управляйте интуитивно понятным цветным сенсорным дисплеем.

            • Удобная для пользователя навигация в меню
            • Стеклянная поверхность

          • Персонализация рабочих процессов

            Персонализация рабочих процессов

            Адаптируйте Implantmed к своему рабочему процессу и персонализируйте Implantmed для нескольких хирургов, в групповой практике.

            • Концентрация на главном
            • Облегчает процесс лечения

          • Стеклянная поверхность

            Сенсорный дисплей со стеклянной поверхностью

            Цветной сенсорный экран со стеклянной поверхностью
            делает использование блока управления простым и интуитивно понятным. Стеклянная поверхность легко очищается. Дезинфекция с помощью салфеток обеспечивает дополнительную безопасность в зоне обработки.

            • Интуитивно понятная конструкция насоса

              Для ассистентов

              Интуитивно понятная конструкция насоса обеспечивает безопасную и быструю установку ирригационной трубки.

            • Ультракороткий электромотор

              Мощный электромотор

              Мощный электромотор позволяет без особых усилий проводить даже сложные имплантологические процедуры.

              • Максимальный крутящий момент на двигателе 6,2 Н∙см
              • От 200 до 40 000 об/мин на моторе
              • Пригодность для термической дезинфекции и стерилизации

              Идеальный баланс













              Для длительной работы без утомления!

              Угловой наконечник удобно лежит в руке и идеально сбалансирован в сочетании с ультракоротким электромотором.

            • Беспроводной блок ножного управления

              Свобода движений

              Абсолютная свобода движений благодаря беспроводному блоку ножного управления. Выберите оптимальное место расположения блока ножного управления в рабочей зоне.

              • Высокая степень безопасность в обрабатываемой зоне
              • Один для всех — возможность управлять несколькими приборами W&H

              Отсутствие проводов
              Возможность комбинирования
              Стерильность

              Блок ножного управления — один для всех!

              Беспроводной блок ножного управления для управления несколькими приборами W&H

              Универсальность благодаря беспроводному блоку ножного управления

              Невероятно простое использование Implantmed и Piezomed.

              Проф., д-р Хосе Луис Кальво Гирадо (José Luis Calvo Guirado), доктор стоматологии, доктор наук в Европе, магистр наук,
              стоматолог-хирург, Испания

              Персонализация всего за несколько шагов!

              Простота и универсальность

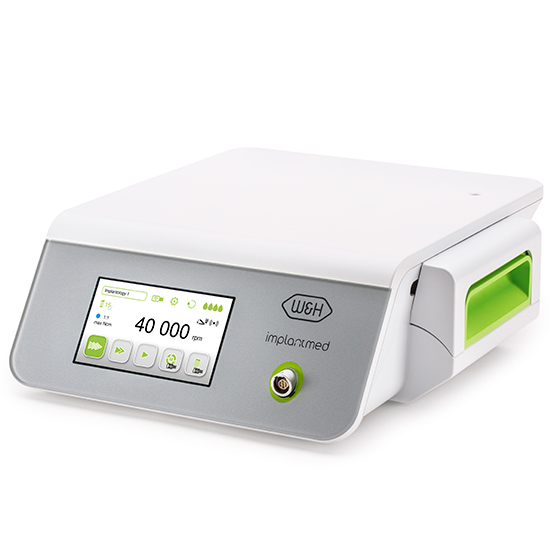

              Шаг 1. Блок управления

              Implantmed Plus

              включает в себя:
              > блок управления,
              > штатив,
              > универсальную подставку,
              > сетевой кабель,
              > 3 одноразовых шланга охлаждающей жидкости

              SI-1023
              REF 30288000

              Блок управления для сетевого напряжения 230 В

              SI-1015
              REF 30289000

              Блок управления для сетевого напряжения 120 В

              SI-1010
              REF 30290001

              Блок управления для сетевого напряжения 100 В

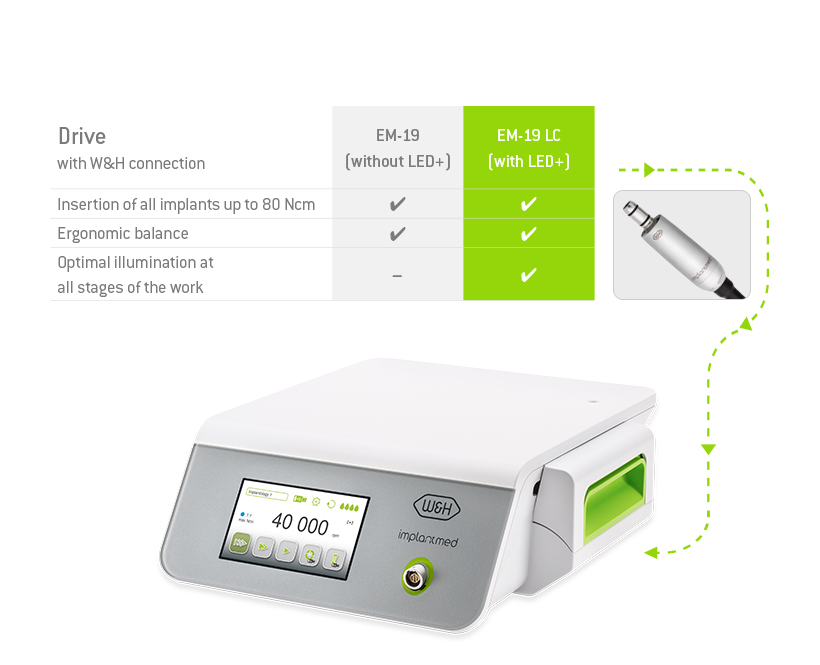

              Шаг 2. Привод

              Электромотор с разъемом W&H

              Максимальный крутящий момент на моторе 6,2 Н·см
              Диапазон частоты вращения на моторе в диапазоне номинального напряжения: от 200 до 40 000 об/мин

              EM-19 LC
              REF 30281000

              с LED+
              с электрическими контактами
              с кабелем 1,8 м

              EM-19
              REF 30185000

              без LED+
              без электрических контактов
              с кабелем 1,8 м

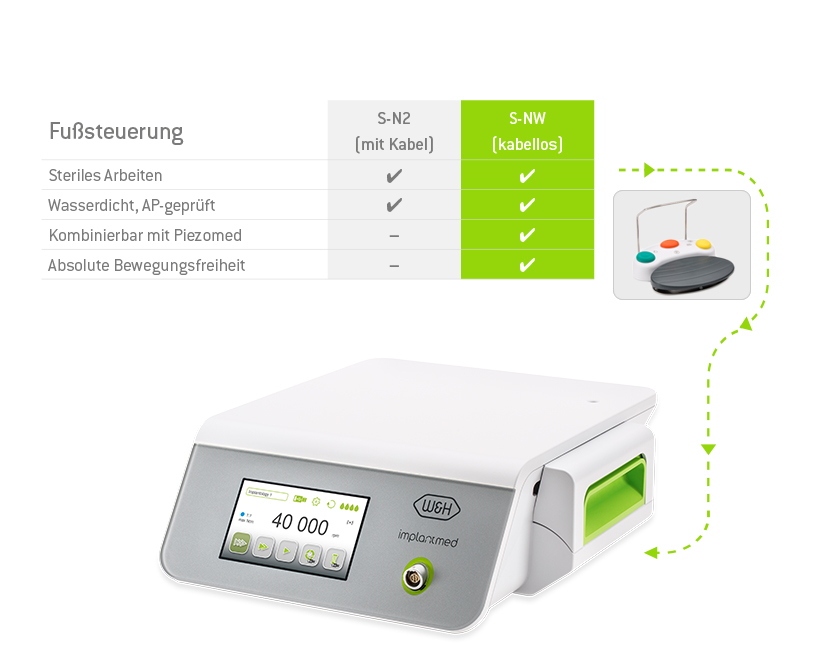

              Шаг 3. Блок ножного управления

              Беспроводной блок ножного управления

              S-NW + CAN
              REF 30264000

              с электронным защитным ключом-заглушкой CAN
              совместимость с
              Implantmed SI-1023, SI-1015, SI-1010


              Блок ножного управления с кабелем

              S-N2
              REF 30285000

              совместимость с
              Implantmed SI-1023, SI-1015, SI-1010


              Шаг 4. Измерение стабильности имплантата

              W&H Osstell Beacon

              В комплект поставки измерительного устройства Osstell Beacon входят:
              > USB-ключ для беспроводной связи
              > 1 тестовый штифт Osstell TestPeg
              > 1 крепление для установки SmartPeg
              > Инструкция по эксплуатации


              Размеры: 210 x 35 x 25 mm
              Вес: 0.7 kg

              W&H Osstell Beacon
              REF Beacon

              SmartPeg

              > Заказ в интернет-магазине






              Загрузить раздел

              Инструкции по использованию

              Обновление раздела «Очистка и обслуживание согласно стандарту EN ISO 17664:2017» на всех языках доступно здесь: Центр загрузок.

              Видео и учебные материалы

              Для беспрепятственного и интерактивного онлайн-опыта нашего мультимедийного контента (например, видео, карты) разрешите хранение необходимых файлов cookie (YouTube, MovingImage — подробную информацию об этих файлах cookie можно найти в выходных данных/защите данных) для маркетинговых целей.

              Принимать
              • ЭРГОНОМИЧНОСТЬ

                Сбалансированная комбинация мотора
                и углового наконечника W&H дает пользователю
                возможность работать в течение очень долгого времени,
                не ощущая усталости в руках.

              • ПРОСТОТА

                Для настройки любых программ используется всего одна панель управления:
                путем контролируемого управления вслепую
                с использованием блока ножного управления или путем нажатия
                кнопок выбора программ на приборе.

              • СИЛА

                Крутящий момент мотора в 5,5 Н·см
                и диапазон частоты вращения от 300 до 40 000 об/мин
                позволяют выполнять лечебные манипуляции без значительных
                затрат энергии.

                Implantmed

                Ваш надежный партнер в имплантологии!

                Благодаря Implantmed вы сможете выполнять хирургические операции в области имплантологии, хирургии полости рта и челюстно-лицевой хирургии
                уверенно и с высокой точностью.

                Implantmed характеризуется
                простотой управления, мощным мотором и функцией автоматической нарезки резьбы.

                Благодаря логичной и продуманной концепции управления для имплантологов все программы можно с легкостью настраивать путем нажатия кнопок на приборе или активации блока ножного управления.

                Ваши преимущества

                • Простота управления
                • Мощный мотор с крутящим моментом 5,5 Н∙см
                • Широкий диапазон частоты вращения: от 300 до 40 000 об/мин на моторе
                • Точное ограничение крутящего момента: от 5 до 70 Н·см
                • Функция автоматической нарезки резьбы
                • Мотор с кабелем, пригоден для термической дезинфекции и стерилизации
                Мощный мотор

                Мощный мотор для имплантологии

                //a.storyblok.com/f/45617/e30481deb5/implantmed-classic-motor_overlay.jpg
                Благодаря мощному мотору даже самые сложные имплантологические операции проходят без значительных затрат энергии.

                Это возможно, так как крутящий момент мотора составляет 5,5 Н·см, а диапазон частоты вращения — от 300 до 40 000 об/мин.

                При этом о безопасности использования в имплантологии заботится функция автоматического контроля крутящего момента вращающегося инструмента, которую можно настраивать на приборе Implantmed в диапазоне от 5 до 70 Н∙см.
                Простота управления

                Простота управления для имплантологии

                //a.storyblok.com/f/45617/8fcc97dad4/implantmed-classic-display_overlay.jpg
                Простота управления стоит в имплантологии на переднем плане.

                Все рабочие операции при имплантации зуба можно абсолютно легко настраивать, нажимая кнопки плюса и минуса на приборе, либо путем активации блока ножного управления.

                Отдельные значения наглядно отображаются на большом дисплее, откуда их можно легко считать.
                Функция автоматической
                нарезки резьбы

                Функция автоматической нарезки резьбы

                //a.storyblok.com/f/45617/80926f33c9/thread-cutter-function_overlay.jpg
                Встроенная в программу 5 функция автоматической нарезки резьбы помогает при установке имплантата зуба в твердую кость.

                Благодаря предварительной нарезке резьбы предотвращается слишком большая компрессия кости при установке имплантата. Это позволяет устанавливать имплантат без излишних усилий и напряжения.
                Простота управления прибором обеспечивает безопасность пациента и повышает качество лечения. В повседневной практике это означает максимальную эффективность.

                Доктор стоматологии Роберт Швагирек (Robert Schwagierek), магистр медицины,
                стоматолог-хирург

                • Простота

                  Для стабильных имплантатов

                  Благодаря новому дисплею с автоматической подсветкой прибором Implantmed очень легко управлять.
                  Безопасная установка имплантатов обеспечивается за счет автоматического контроля крутящего момента.

                  • Функция автоматической нарезки резьбы
                  • Точный контроль крутящего момента

                • Функция нарезки резьбы

                  Установка имплантата без излишних усилий и напряжения

                  Используйте функцию автоматической нарезки резьбы при установке имплантата в твердую кость.
                  Функция нарезки резьбы предотвращает слишком большую компрессию кости при установке имплантата.
                  Результат: отсутствие костной атрофии и установка имплантата без излишних усилий и напряжения.

                • Мощный электромотор

                  Мощный электромотор

                  Благодаря мощному электромотору даже самые сложные имплантологические операции проходят без значительных затрат энергии.

                  • Максимальный крутящий момент на моторе 5,5 Н∙см
                  • От 300 до 40 000 об/мин на моторе
                  • Пригодность для термической дезинфекции и стерилизации

                • Работа без утомления

                  Работа без утомления

                  Короткий мотор и эргономичная форма углового наконечника идеально сбалансированы друг с другом.
                  Это позволяет выполнять длительную работу без каких-либо признаков усталости и напряжения.

                  Implantmed Classic

                  включает в себя: блок управления,
                  мотор с кабелем 1,8 м и 5 фиксаторов для шланга,
                  блок ножного управления S-N2, штатив, подставку под мотор,
                  сетевой кабель, 2 стопора против вращения и 3 шт. одноразовых трубочек

                  SI-923
                  REF 90000161

                  230 В

                  SI-915
                  REF 30287000

                  115 В



                  Загрузить раздел

                  Инструкции по использованию

                  Обновление раздела «Очистка и обслуживание согласно стандарту EN ISO 17664:2017» на всех языках доступно здесь: Центр загрузок.

                  Видео и учебные материалы

                  Для беспрепятственного и интерактивного онлайн-опыта нашего мультимедийного контента (например, видео, карты) разрешите хранение необходимых файлов cookie (YouTube, MovingImage — подробную информацию об этих файлах cookie можно найти в выходных данных/защите данных) для маркетинговых целей.

                  Принимать
                • Implantmed SI-1023, SI-1015, SI-1010

                  Тип SI-1023 SI-1015 SI-1010
                  Сетевое напряжение 230 В 120 В 100 В
                  Допустимое колебание напряжения 220–240 В 110–130 В 90–110 В
                  Номинальный ток 0,3–0,8 А 0,3–1,6 А 0,3–1,4 А
                  Частота 50 — 60 Гц
                  Сетевой предохранитель (2 pcs) 250 В — T1,6AH
                  Максимальная потребляемая мощность 170 В·А
                  Максимальная полезная мощность 80 Вт
                  Максимальный крутящий момент на моторе 6,2 Н∙см
                  Диапазон частоты вращения на моторе в диапазоне номинального напряжения 200–40 000 об/ мин
                  Расход охлаждающей жидкости при 100 % не менее 90 мл/мин
                  Размеры в мм (высота × ширина × глубина): 100 х 262 х 291
                  Вес в кг: 3,5
                  Блок ножного управления S-N2/S-NW
                  Прямые и угловые наконечники с подсветкой мини-LED+ S-11 L/WS-56 L, WS-75 L, WS-91 L, WS-92 L
                  Гарантия 24 месяца

                  Implantmed SI-915, SI-923

                  Тип SI-915 SI-923
                  Максимальный крутящий момент вращающегося инструмента
                  (в программе 4)
                  70 Н∙см
                  Сетевое напряжение 110–130 В 220–240 В
                  Частота 50/60 Гц
                  Максимальная полезная мощность 80 Вт
                  Максимальный крутящий момент на моторе 5,5 Н∙см
                  Диапазон частоты вращения на моторе в диапазоне номинального напряжения 300–40 000 об/ мин
                  Прямые и угловые наконечники WI-75 E/KM / S-9 L G / S-11 L G / WS-56 L G / WS-75 L G / WS-91 L G / WS-92 L G
                  Длина кабеля мотора 1,8 м
                  Расход охлаждающей жидкости при 100 % не менее 90 мл/мин
                  Блок ножного управления S-N2
                  Высота x ширина x глубина 100 х 235 х 240 мм
