Minimálně invazivní, maximálně účinné -
Ultrazvuková technologie v orální chirurgiiPiezomed usnadňuje každodenní práci chirurgům a implantologům: díky inovativní ultrazvukové technologii odstraňuje substance s vysokou přesností. Přičemž okolní měkké tkáně zůstávají neporušené. Výrazné ulehčení pro pacienty: méně bolesti, rychlejší hojení!
Hlavní výhody ve zkratce
- Automatická detekce nástroje
- Tři individuální provozní režimy
- Krátkodobé zvýšení výkonu o 20 % díky funkci Boost
- Ideální osvětlení místa zákroku díky LED kroužku
- Účinné chlazení díky výstupu spreje v blízkosti pracovní oblasti nástroje
- Násadec s objímkou pro LED osvětlení a kabelem lze termodezinfikovat a sterilizovat
První na světě!

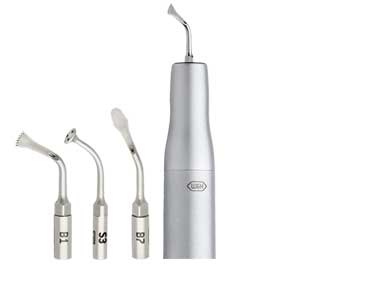

Automatická detekce nástrojeAutomatická detekce instrumentů v orální chirurgii
Při zasunutí instrumentu přístroj Piezomed automaticky detekuje instrument a zařadí jej do správné výkonové třídy.
To nejen usnadňuje chirurgovi práci, ale zároveň zvyšuje bezpečnost při zákroku. Navíc se snižuje riziko přetížení instrumentů a výrazně se prodlužuje jejich životnost!

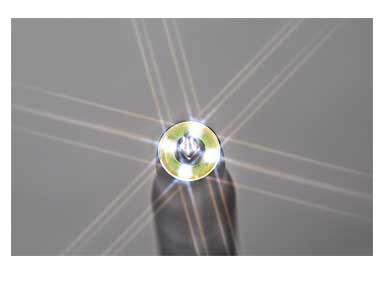

Inovativní LED kroužekInovativní LED kroužek
Bezstínové světlo zajišťuje ideální osvětlení místa ošetření.
Násadec s LED konektorem a kabelem je termodezinfikovatelný a sterilizovatelný.

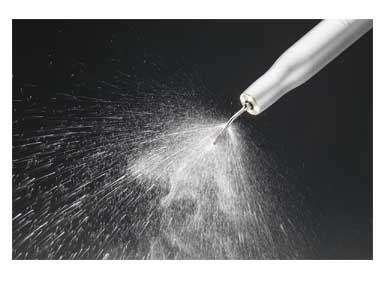

Účinné chlazeníChlazení na tom správném místě
Přívod chladicí kapaliny přes instrument až do blízkosti místa operace zajišťuje optimální chlazení instrumentu i tvrdé tkáně.
Sprej vychází z instrumentu v blízkosti místa úkonu a ochlazuje místo ošetření během zásahu v maxilofaciální oblasti maximálně účinně.

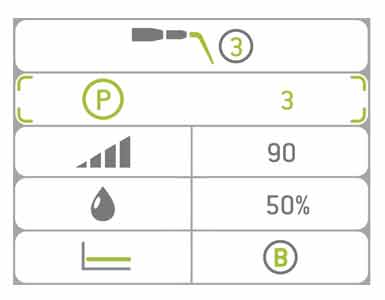

Individuální nastavení výkonuIndividuální nastavení výkonu pro orální chirurgii
Piezomed detekuje instrument v okamžiku zasunutí a automaticky nastaví správnou výkonnostní třídu.
Výkon lze měnit manuálně v rámci detekované výkonnostní třídy.
Individuální provozní režimyPiezomed se přizpůsobí Vašemu stylu práce
Piezomed se přizpůsobí vašemu osobnímu stylu a uloží si poslední zvolené nastavení. Krátkodobé zvýšení výkonu o 20 % díky funkci Boost.
Provozní režim „Power“: Výkon násadce se zvýší při zvýšení tlaku na instrument. (možnost funkce Boost)
Provozní režim „Basic“:Výkon násadce zůstává stále stejný nehledě na zatížení instrumentu. (možnost funkce Boost)
Provozní režim „Smooth“: Výkon násadce se při zvýšení tlaku na instrument sníží.

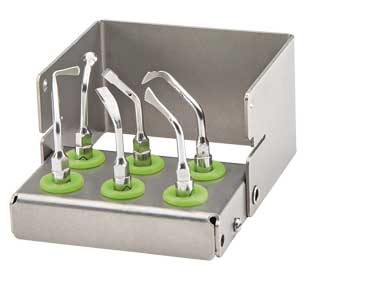

Instrumenty pro PiezomedPracovní flexibilita a individualizace pro orální chirurgy
Z komplexní produktové řady W&H33 inovativních instrumentů si vyberte ten správný instrument pro kostní chirurgii, parodontologii a extrakci, retrográdní endodoncii či lateral sinus lift.

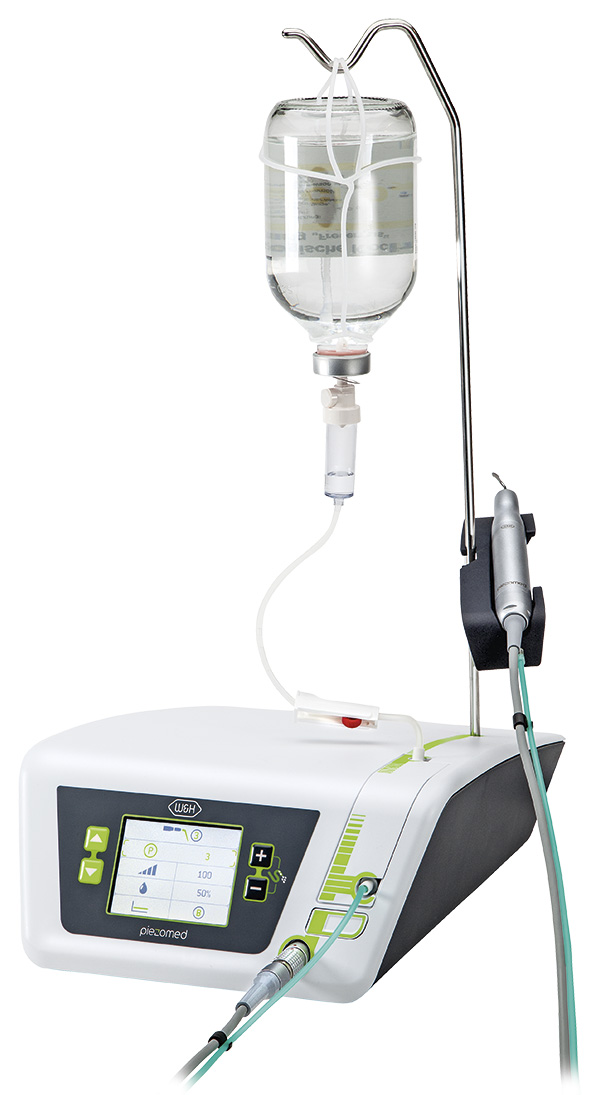

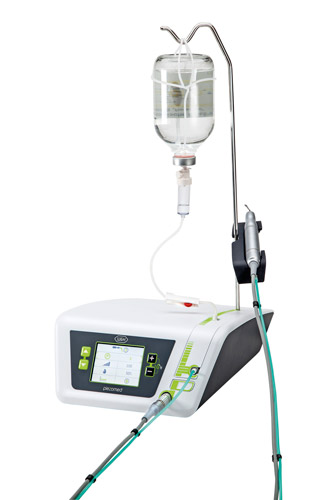

![Piezomed]( "Piezomed")
Piezomed
obsahuje: řídicí jednotku, nožní ovládání S-N1, násadec s kabelem 1,8 m a spony, sadu vyplachovacích hadiček, síťový kabel, držák motoru, stojánek, měnič instrumentů, sterilizační kazetu, sadu instrumentů »Bone«
SA-320
REF 30078000Násadec s kabelem 1,8 m
Modul Piezomed*

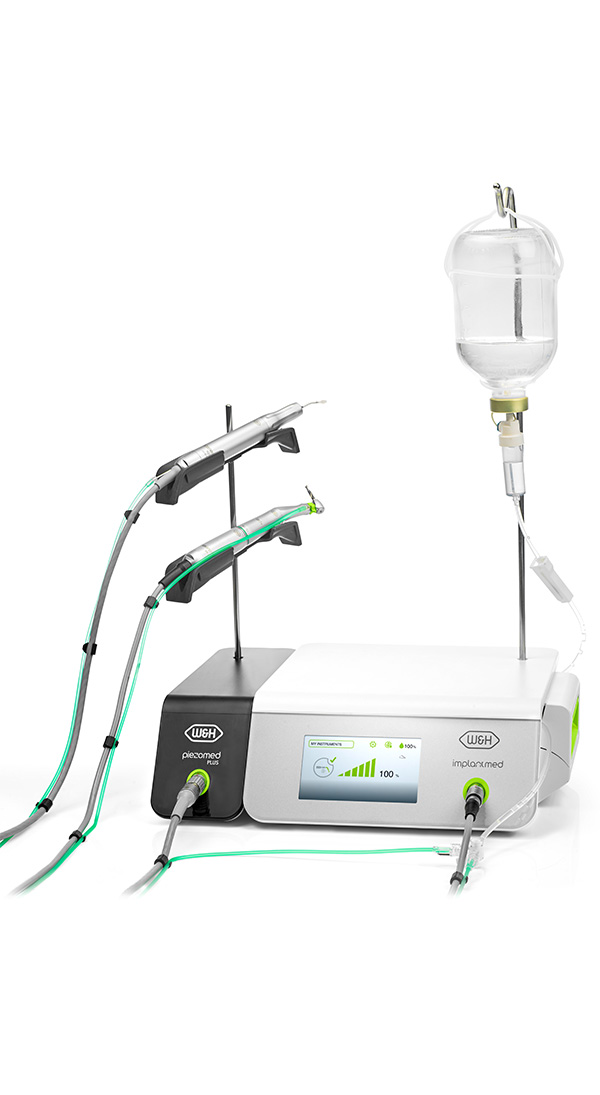

Nový hráč na hřišti piezochirurgie
Modul Piezomed
Modul Piezomed kombinuje implantologický motor s piezochirurgickým přístupem
v jednom přístroji. To znamená, že Implantmed lze kombinovat s modulem Piezomed a pokrýt tak několik chirurgických
aplikací.
*pouze v kombinaci s Implantmed PlusHlavní výhody ve zkratce
- Modularita
- Automatická detekce nástroje
- Účinné chlazení díky výstupu spreje v blízkosti pracovní oblasti nástroje
- Knihovna instrumentů
- Bezdrátové nožní ovládání umožňuje umístit zařízení na optimální místo v pracovní oblasti.
- Nehrozí narušení sterilního prostředí kvůli vypouštění chladicího vzduchu.
![Modul Piezomed Plus]( "Modul Piezomed Plus")
Modul Piezomed Plus
obsahuje: modul, násadec SA-40 L, napájecí zdroj s napájecím kabelem, držák a stojánek, měnič instrumentů, 6 ks jednorázových vyplachovacích hadiček
SA-435 M
REF 90000350Násadec s kabelem 1,8 m
SA-435 M
REF 90000351Násadec s kabelem 3,5 m

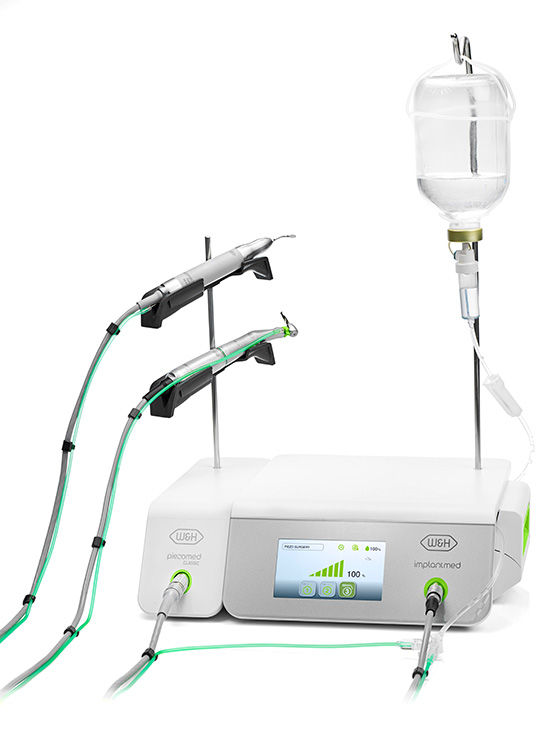

![Modul Piezomed Classic]( "Modul Piezomed Classic")
Modul Piezomed Classic
obsahuje: modul, násadec SA-40, napájecí zdroj s napájecím kabelem, držák a stojánek, měnič instrumentů, 6 ks jednorázových vyplachovacích hadiček
SA-430 M
REF 90000349Násadec s kabelem 1,8 m
Modularita přináší optimální flexibilitu
Řešení pro optimální workflow
Díky propojení systému Implantmed Plus
s modulem Piezomed se změnil způsob práce
v oblasti orální chirurgie a implantologie.
Elektromotor
Obzvláště malé rozměry a překvapivě nízká hmotnost. Umožňuje snadnou práci.
Modul Piezomed Plus a Classic
Jeden přístroj pro piezo chirurgii i implantologii.
Rovné a kolénkové násadce
Poskytuje optimální osvětlení místa zákroku a napomáhá k dosažení přesných léčebných výsledků.
Další informace
Záznam osteointegrace
Pomocí funkce záznamu jsou bezproblémově ukládány všechny hodnoty týkající se procesu zavádění implantátu na disk USB (.pdf a .xls).
Bezkabelové a kabelové nožní ovládání
Ovládejte systém Implantmed Plus nebo modul Piezomed jedním nožním ovladačem.
Osstell Beacon
Snadné měření stability implantátu díky
přístroji Osstell Beacon s bezdrátové připojení.
Další informace
Funkce ve zkratce
Funkce
Piezomed Modul Piezomed Plus Modul Piezomed Classic Automatická detekce instrumentu
Knihovna instrumentů
Modularita
Bezdrátové nožní ovládání
Chlazení řídicí jednotky bez ventilátoru
Připojení pro Osstell Beacon
Nožní ovládání funkcí Implantmed
a Piezomed
Systém ioDent®
Aktualizace softwaru přes USB
Implantmed a Piezomed v jednom zařízení
Termodezinfikovatelný a sterilizovatelný násadec s LED konektorem a kabel
Reporty pro kardiostimulátor
Funkce Boost
LED světlo
24 W
20 W
18 W
* 24 W s funkcí Boost
Download Area
Často kladené otázky
-
Piezomed module: are the handpieces of the modules SA-40 and SA-40 L compatible with the Piezomed device SA-320?
No, they are not compatible. more
-
Modul Piezomed: Lze modul kombinovat také se zařízeními OEM?
Ano, ale jsou vyžadovány jiné softwarové aktualizce. more
-
Piezomed module: can devices be retrofitted on the market?
Yes, devices can be retrofitted by users. The following combinations are possible: Implantmed Plus with Piezomed Plus module or Piezomed Classic module. Implantmed Plus II with Piezomed Module Plus II. more
-
Piezomed module: Compatibility of the handpieces with Piezomed module Plus II, Piezomed module Plus
and Piezomed Classic module.
moreHandpieces Piezomed module Plus II Piezomed module Plus Piezomed Classic module SA-40 yes yes yes SA-40 L (light version) yes yes no SA-320 no no no -
Modul Piezomed: Jaké jsou hlavní rozdíly mezi modulem Piezomed Plus a modulem Piezomed Classic?
moreFunkce Piezomed Plus module Piezomed Classic module Výkon 24 W 18 W Světlo LED Žádné světlo Detekce hrotu ano ne Barva černá bílá Délka kabelu 1,8 m a 3,5 m 1,8 m -
Je nutné, aby při utahování přístroje momentový šroubovák slyšitelně sepnul?
Ano, musí jednou slyšitelně sepnout, jinak nebude dosažen požadovaný kroutící moment. more
-
Jak dlouhá je životnost LED diody?
Uživatel musí vyměnit LED konektor, jakmile dojde k vyblednutí ochranného povrchu LED diody a následnému snížení světelného výkonu. Délka tohoto procesu se může lišit v závislosti na typu sterilizátoru nebo sterilizačního procesu. more
-
Lze přístroje Piezomed používat také s zařízeními třetích stran?
Ne
a. Odlišný závit
b. Se zařízením třetí strany není možné najít správný rezonanční bod – přístroj nebude oscilovat. more -
Jak dlouho tyto přístroje vydrží a kdy je nutné je vyměnit?
Životnost přístrojů je dána délkou jejich používání. Údržba a sterilizační cykly mají pouze nepatrný vliv.
a. Přístroje je nutné vyměnit, pokud
– během činnosti dojde ke snížení výkonu,
– je na pracovní části nebo dříku přístroje viditelné poškození.
b. Pilky je nutné vyměnit, pokud
– dojde k vylámání zubů,
– jsou zuby opotřebovány.
c. Přístroje pokryté diamantovým povlakem musí být vyměněny, pokud
– se opotřebuje diamantový povlak.
more -
Jak probíhá příprava nástrojů k čištění?
a. Příprava v ultrazvukové lázni:
- Vložte nástroje do vaničky a ponořte je do ultrazvukové lázně.
- Používejte čisticí a dezinfekční přípravky vhodné pro ruční nástroje (sondy, zrcátka, pinzety atd.).
NEPOUŽÍVEJTE lázeň určenou pro vrtáčky, protože ta je velmi agresivní.
- Po čištění v ultrazvukové lázni nástroje důkladně opláchněte vodou, aby se z chladicích kanálků odstranily zbytky čisticího a dezinfekčního přípravku.
- Po opláchnutí nástroje vyfoukejte do sucha stlačeným vzduchem
- Vložte osušené nástroje do misky na nástroje a zabalte je ke sterilizaci
b. Mechanická příprava v čisticí jednotce a dezinfektoru
- Používejte čisticí adaptér určený pro čisticí jednotky a dezinfektory (viz Návod k použití – Příslušenství)
- Po provedení přípravy v čisticí jednotce a dezinfektoru zkontrolujte, zda jsou chladicí kanálky suché, a pokud je to nutné, znovu je vysušte stlačeným vzduchem. more -
Can third-party instruments be used on the Piezomed or Piezomed modules?
No
a. Different thread
b. The Piezomed instrument detection cannot detect third-party instruments
more -
Jaká je životnost funkce detekování nástrojů?
Funkce detekce nástrojů je umístěna v jednotce LED a je automaticky měněna současně s konektorem LED. more
Návody k použití
Find all languages of the Update Hygiene and Maintenance (EN ISO 17664:2017) in the Download Centre.
Video návody
-

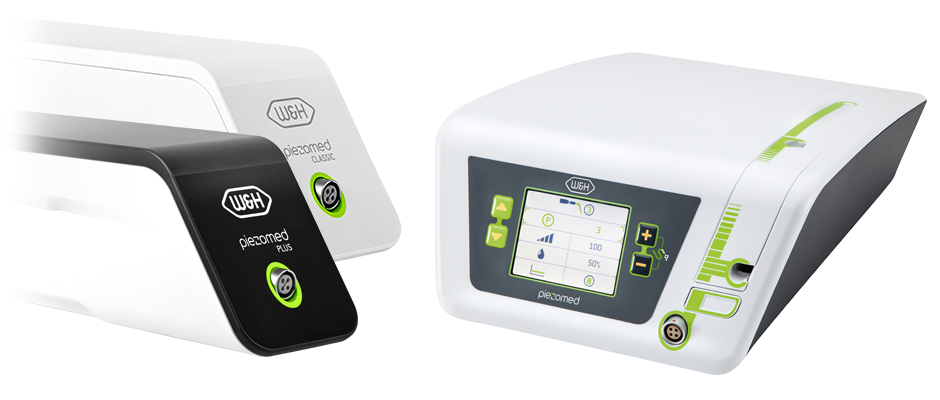

Piezomed a modul Piezomed
Model:
Piezomed
SA-320Modul Piezomed Plus
SA-435 M
Modul Piezomed Classic
SA-430 M
Napájecí napětí:
100–130 V/220–240 V
100–240 V
Frekvence:
50–60 Hz
Přípustné kolísání proudu:
±10 %
Jmenovitý proud:
0,1–1,0 A/0,1–0,5 A
1,6 A
Frekvence síťového napětí:
50–60 Hz
Maximální výkon pro USA:
20 W*
24 W
18 W
Provozní frekvence:
22–35 kHz
Průtok chladicí kapaliny při 100% výkonu:
nejméně 50 ml/min
nejméně 90 ml/min
Délka kabelu násadce:
1,8 m
1,8 m
1,8 m bez světla
Rozměry v mm (výška × šířka × hloubka):
256 × 305 × 109
90 × 140 × 285
Hmotnost:
7 kg
0,7 kg
0,6 kg
Nožní ovládání:
S-N1/S-NW s hardwarovým klíčem SPI
S-N2/S-NW
* 24 W s funkcí Boost
Otevřený software
Software běžící na tomto zařízení byl vyvinut za pomocí knihovny QT od společnosti Digia. Řídicím programem je zde využit operační systém Linux a úvodní spouštěcí sekvenci provádí bootloader U-Boot. Komunikaci CANopen je zajišťována ovladačem CanFestival.
Autorská práva k těmto a všem dalším softwarovým komponentům vlastní společnost W&H Dentalwerk Bürmooos GmbH nebo třetí strany.
Zdrojový kód použitých softwarových komponentů (Linux, Qt, U-Boot a CanFestival) je k dispozici na požádání za příslušný poplatek. Ve věcech týkajících se otevřeného softwaru kontaktujte: opensource@wh.com
Na přenos softwaru se nevztahuje žádná záruka, ani výslovná či implikovaná.
Další informace týkající se příslušných licenčních variant a kompletní text licencí naleznete zde: www.wh.com/cz_czech/gnu. Nebo je můžete získat přímo od výrobce.
