W&H Implantmed mit dem begehrten "Red Dot Design Award" ausgezeichnet
Mit der Verleihung des „Red Dot Design Awards“ wurde das hervorragende Design der neuen chirurgischen Antriebseinheit Implantmed ausgezeichnet.
Anfang April 2017 hat eine hochqualifizierte Jury, bestehend aus 40 international renommierten Experten, nach der mehrtägigen Bewertung tausender Produkte aus aller Welt entschieden, die Auszeichnung „Red Dot“ für die hohe Designqualität eines Produkts, an W&H zu verleihen."Red Dot Design Award" für
- Hervorragendes Design
- Klare Linien
- Hochwertige Materialien
- Intuitives Bedienkonzept
- Farb-Touchscreen
"Red Dot" Award
für W&H Implantmed"Red Dot Design Award" für W&H Implantmed
Das vom W&H-eigenen Designteam konzipierte Implantmed wurde speziell für die zahnärztliche Implantologie entwickelt.
Dabei erfüllen das schlichte Design, die klaren Linien und die hochwertigen Materialien nicht nur alle hygienischen Anforderungen einer zahnärztlichen Praxis, sondern auch die Designansprüche der Chirurgen an eine moderne Praxisausstattung.
Zusätzlich versprechen das intuitive Bedienkonzept mit Farb-Touchscreen sowie die kabellose Fußsteuerung höchsten Komfort und Flexibilität.
Implantmed weiß was Chirurgen und Implantologen brauchen!

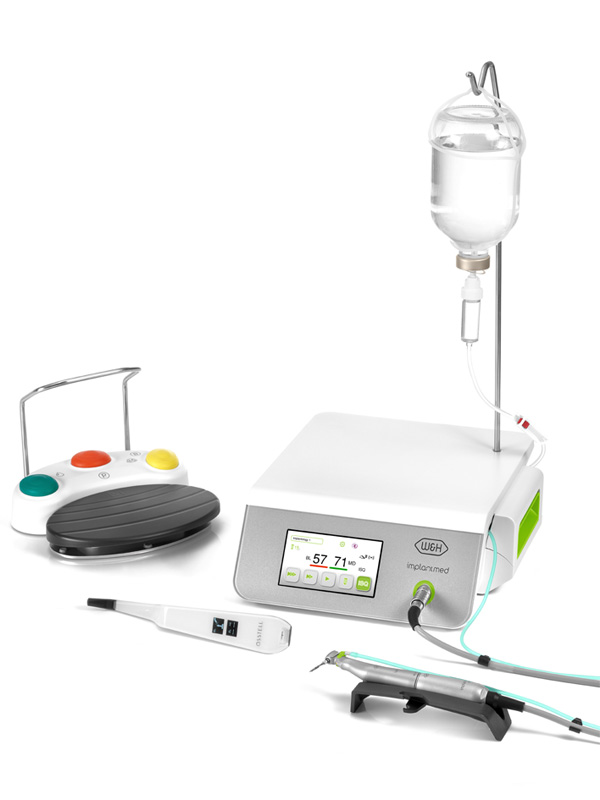

Das Implantmed von W&H gibt Ihnen und Ihren Patienten noch mehr Sicherheit.
Dank intuitivem Bedienkonzept, Farb-Touchscreen und Glasoberfläche bietet das neue Implantmed höchsten Komfort.
Die Antriebseinheit überzeugt mit der
maschinellen Gewindeschneidefunktion, der automatischen Drehmomentkontrolle und den Osstell-Produkten (als Zubehör erhältlich) für präzise messbare Implantatstabilität.Ihre Vorteile auf einen Blick
- Intuitives Bedienkonzept
- Sichere Drehmomentkontrolle und messbare Implantatstabilität
- Ultrakurzer, leistungsstarker Motor

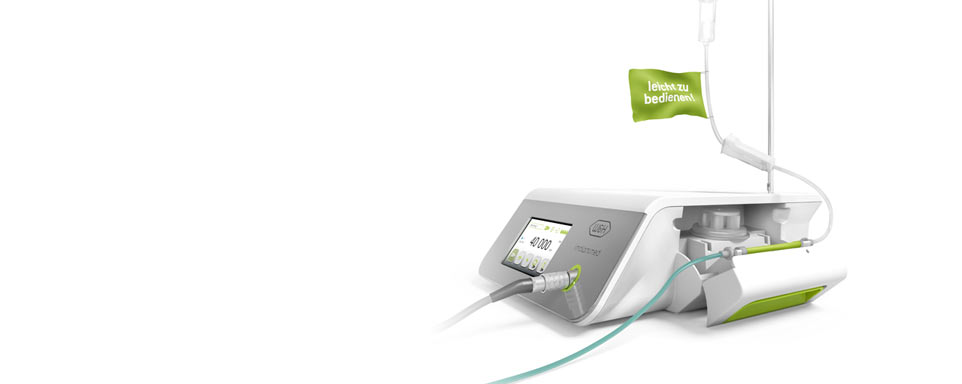

- Intuitives Pumpendesign
- Kabellose Fußsteuerung

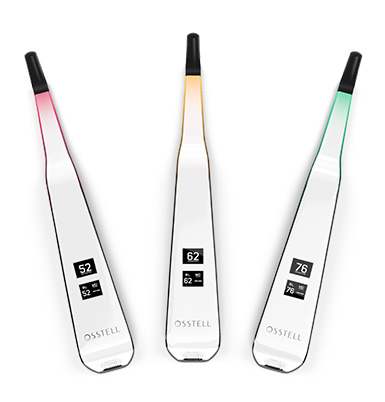

Osstell Beacon Kopplung (Pairing)W&H Osstell Beacon Kopplung (Pairing)
• Verbindung über Wireless-Dongle und USB-Schnittstelle
• Anzeige der Messwerte inkl. Farbcodierung am Implantmed-Display

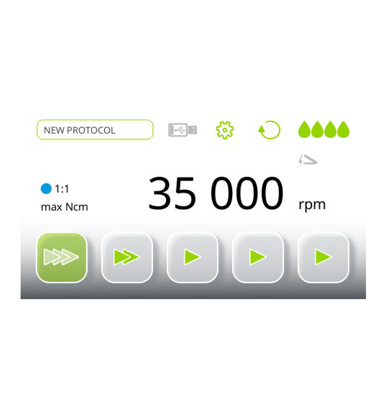

Protokollerweiterung BohrschritteProtokollerweiterung Bohrschritte
• Bis zu 5 zusätzliche Bohrschritte auswählbar
• 2 drehmomentgesteuerte Implantationsprogramme möglich

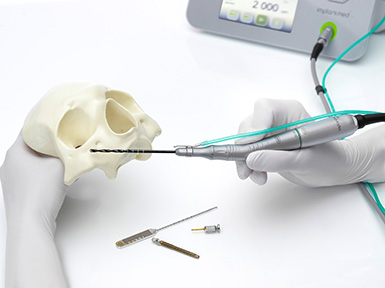

Zygoma ImplementierungZygoma Implementierung
• Implementierung Zygoma Handstück SZ-75
• Drehmomentgenauigkeit durch Abstimmung auf das Gesamtsystem
• Als Übersetzungsverhältnis im Implantmed Plus auswählbar
Piezomed Modul UpdateOptimiertes Regelungsverhalten
• Sanfter Start zur Schonung des Systems
• Produktregistrierung und Update über ioDent® durchführbar
-
Stabilitätsmessung
Implantat Stabilitätsmessung
- das Implantmed kann jederzeit mit dem Osstell Beacon upgegradet werden
- Osstell Beacon Schnittstelle: Kabellose Verbindung zum Osstell Beacon für eine einfache Messung der Implantatstabilität
-

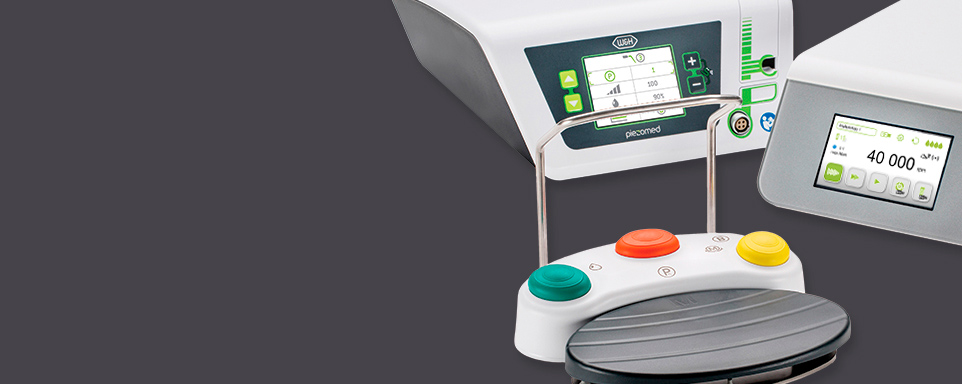

Kabellose Fußsteuerung
Bewegungsfreiheit
- Hohe Sicherheit im Behandlungsareal
- Eine für Alle – Funktionen mehrerer W&H Geräte steuern
Modularität für optimale Flexibilität
Workflowgesteuerte Lösung
Die Kombination von Implantmed Plus und Piezomed Modul verändert die Arbeitsweise
in Oralchirurgie und Implantologie.
Elektromotor
Besonders klein und erstaunlich leicht – für ein
problemloses Arbeiten.
Piezomed Plus und Classic Modul
Piezochirurgie und Implantologie in einem Gerät.
Hand- und Winkelstücke
Optimale Ausleuchtung der Behandlungsstelle für perfekte, präzise Behandlungsergebnisse.
Mehr Infos!
Kabellose oder kabelgebundene Fußsteuerung
Steuerung von Implantmed Plus und Piezomed Modul mit nur einer Fußsteuerung.
Osstell Beacon
Einfache Messung und Darstellung der Implantatstabilität
durch die Wireless-Verbindung zum
Osstell Beacon.

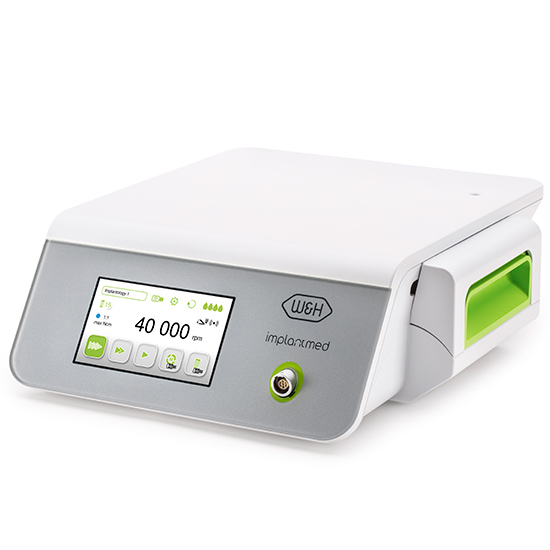

Mehr Infos!Schritt 1: Steuergerät
![Implantmed Plus]( "Implantmed Plus")
Implantmed Plus
bestehend aus
> Steuergerät
> Stativ
> Universalablage
> Netzkabel
> 3 Einweg-KühlmittelschläucheSI-1023
REF 30288000Steuergerät für 230 V Netzspannung
SI-1015
REF 30289000Steuergerät für 120 V Netzspannung
SI-1010
REF 30290001Steuergerät für 100 V Netzspannung

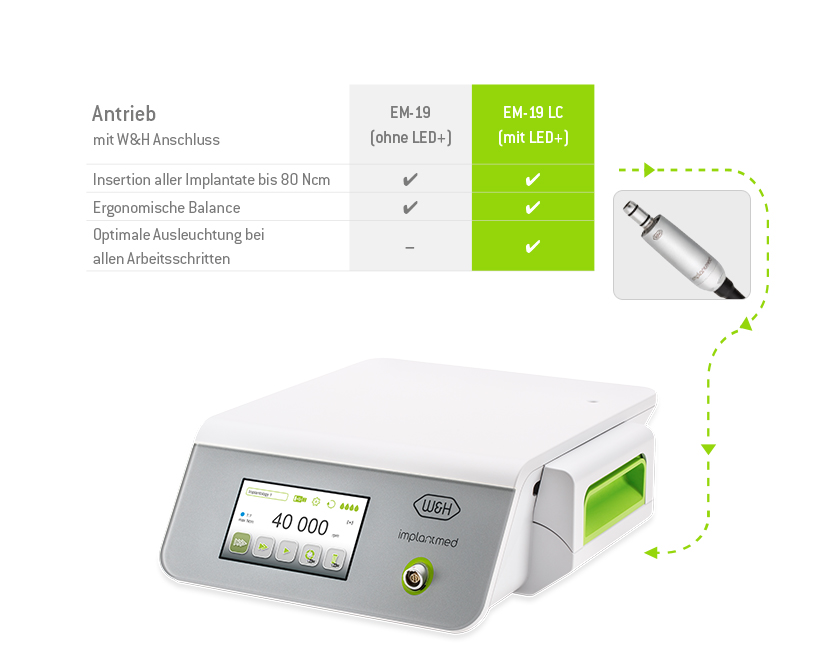

Schritt 2: Antrieb
![Elektromotor mit W&H Anschluss]( "Elektromotor mit W&H Anschluss")
Elektromotor mit W&H Anschluss
Maximales Drehmoment am Motor: 6,2 Ncm Drehzahlbereich am Motor im Nennspannungsbereich: 200 – 40.000 rpm
EM-19 LC
REF 30281000mit LED+
mit elektrischen Kontakten
mit 1,8 m KabelEM-19
REF 30185000ohne LED+
ohne elektrische Kontakte

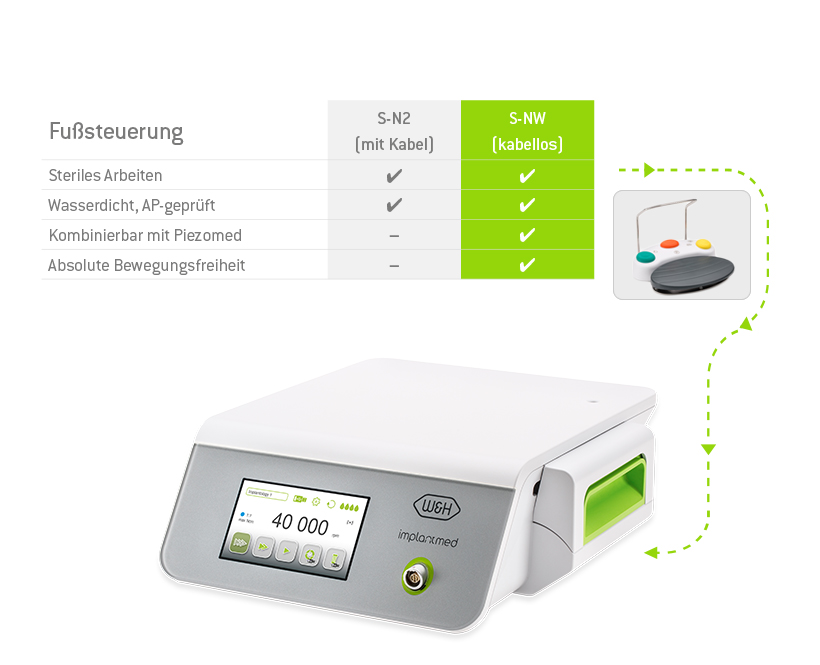

mit 1,8 m KabelSchritt 3: Fußsteuerung
![Kabellose Fusssteuerung]( "Kabellose Fusssteuerung")
Kabellose Fusssteuerung
S-NW + CAN
REF 30264000mit CAN Dongle
kompatibel mit
Implantmed SI-1023, SI-1015, SI-1010
![Fusssteuerung mit Kabel]( "Fusssteuerung mit Kabel")

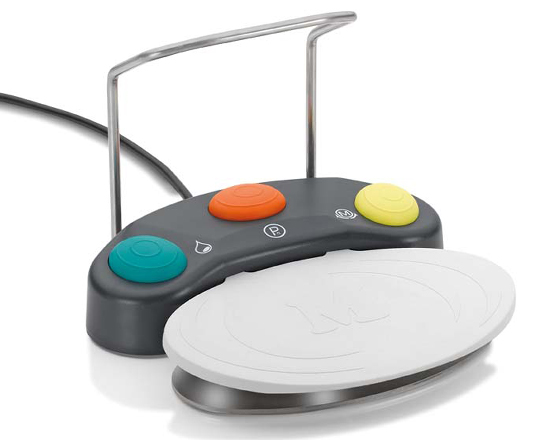

Fusssteuerung mit Kabel
S-N2
REF 30285000kompatibel mit
Implantmed SI-1023, SI-1015, SI-1010Schritt 4: Implantat Stabilitätsmessung
![Osstell Beacon]( "Osstell Beacon")
Osstell Beacon
Zum Lieferumfang des Messgeräts Osstell Beacon gehören:
> USB-Dongle für die kabellose Kommunikation
> 1 Osstell TestPeg
> 1 SmartPeg-Eindrehhilfe
> Bedienungsanleitung
Abmessungen: 210 x 35 x 25 mm
Gewicht: 0,7 kgW&H Osstell Beacon
REF Beacon
![SmartPeg]( "SmartPeg")
SmartPeg
> Gutschein bei Erstbestellung für 5 SmartPegs
> Bestellung im WebShop

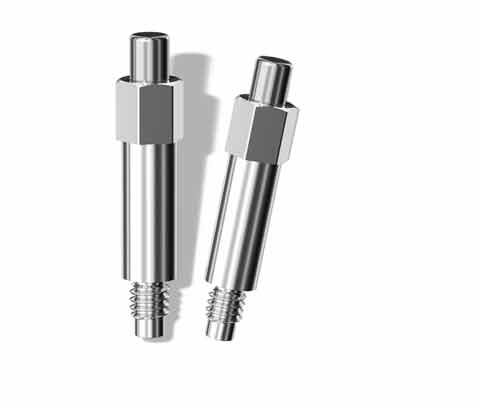

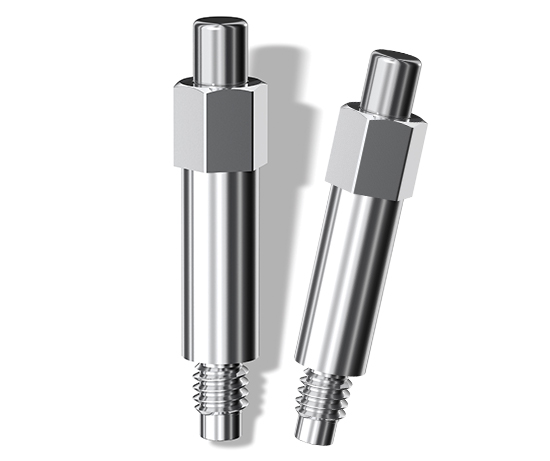

![SmartPegs]( "SmartPegs")
SmartPegs
> Einwegprodukt
> Geliefert in sterilen Einzelverpackungen zu je 5 Stück
Gewicht: 0,3 gSmartPegs
REF SmartPegs
Download Area
FAQ
-
Muss der Motor geölt werden?
Nein, der Implantmed/Elcomed-Motor darf nicht geölt werden. Die Motorenlager sind wartungsfrei. Jegliche zusätzliche Ölpflege würde die Lebensdauer der Lager verringern. mehr
-
Können Hand- und Winkelstücke von anderen Herstellern an einen Implantmed-Motor aufgesteckt werden?
Für Anwendungen, die kein exaktes Drehmoment erfordern (Bohren, Schleifen, ...), können alle Hand- und Winkelstücke mit ISO 3964 Anschluss verwendet werden. Beachten Sie die richtige Über-/Untersetzungseinstellung der Hand- und Winkelstücke. Hand- und Winkelstücke von anderen Herstellern sind ggf. nicht auf das Drehmoment Ihres Gerätes/Motors ausgelegt und können möglicherweise beschädigt werden. mehr
-
Kann der Implantmed-Motor in einem Thermodesinfektor aufbereitet werden?
Ja, wenn der Motor mit dem Symbol „Thermodesinfizierbar“ gekennzeichnet ist.
mehr
-
Können Kühlmittelschläuche von anderen Herstellern verwendet werden?
Nein, nur von W&H freigegebene Sprayschläuche sind zulässig. Grund hierfür sind die Spezifikationen (Material, Maße, Kühlmittelmenge). Wenn diese nicht eingehalten werden, können Probleme wie Undichtheit, unzureichende Kühlung oder sogar eine Beschädigung des Geräts die Folge sein. mehr
-
Wie schließe ich den Kühlmittelschlauch an?
Eine detaillierte Beschreibung hierzu finden Sie in der Gebrauchsanweisung unter „Betriebsbeginn - Generalkapitel“ und im Video. mehr
-
Wie wird das Gerät gereinigt?
Wie wird der Implantmed/Elcomed-Motor aufbereitet?
Detaillierte Anweisungen hierzu finden Sie im Kapitel „Hygiene und Pflege“ in der Gebrauchsanweisung. mehr
-
Warum funktioniert beim Setzen eines Implantats das Licht an meinem LED G Winkelstück nicht?
Der Generator im Winkelstück benötigt mindestens 300 U/Min., um genug Strom für das LED zu produzieren. Beim Setzen eines Implantats liegt die Rotationsgeschwindigkeit zwischen 15 und 50 U/Min. mehr
-
Muss das Implantmed/Elcomed-Gerät gewartet werden?
Eine regelmäßige Wartung der Dental-Einheit und des Zubehörs sollte mindestens alle drei Jahre durchgeführt werden, es sei denn kürzere Intervalle sind gesetzlich vorgeschrieben. Damit kann die ordnungsgemäße Funktion und Sicherheit des Geräts gewährleistet werden. Einzelheiten hierzu finden Sie im Kapitel „Service“ in der Gebrauchsanweisung. mehr
-
Welche Schlauchtypen kann ich bei meinem Gerät verwenden?
Für Motoren mit einer Länge von 1,8 m können Sie Einweg-Schläuche (04363600) oder sterilisierbare Schläuche (0417XXX) verwenden. Für die Kombination von Implantmed und Piezomed module bieten wir Schläuche mit einem Y-Ventil (08072750) an. Die geeigneten Schläuche finden Sie auch in der Gebrauchsanweisung zum Gerät. mehr
-
Ist der ISQ wissenschaftlich erprobt?
Die Osstell ISQ-Technologie ist durch über 1400 wissenschaftliche Studien erprobt. Diese Studien haben gezeigt, dass Drehmoment und ISQ korrelieren. mehr
-
Was ist der Unterschied zwischen Drehmoment und ISQ?
Beim Drehmoment handelt es sich um eine einmalige statische Messung zum Einsetzzeitpunkt des Implantats, die sich später nicht auf nicht-invasive Weise wiederholen lässt. Beim Osstell ISQ wird die laterale Stabilität des Implantats gemessen. Die Messungen lassen sich auf nicht-invasive, dynamische Weise wiederholen, um die Entwicklung der Osseointegration zu überwachen. mehr
-
Wofür steht die Buchstabenkombination LC in EM-19 LC? Verfügt der Motor über eine LED?
LC steht für Light Contacts = Lichtkontakte. Das bedeutet: Wir haben eine elektrische Verbindung in unsere neuen Motoren integriert. Die Lichtkontakte versorgen die derzeit gebräuchlichen Winkelstücke mit Spannung, um so unseren Kunden bei jeder Drehzahl die beste Beleuchtung bieten zu können. Bei den chirurgischen Handstücken von W&H befindet sich auch weiterhin eine LED im Winkelstückkopf mehr
-
Piezomed Modul: Sind die Handstücke der Module mit dem SA-320 kompatibel?
Nein, nicht kompatibel. mehr
-
Piezomed Modul: Funktioniert das Modul auch mit OEM-Geräten?
Ja, aber unterschiedliche Software-Updates sind notwendig. mehr
-
Piezomed Modul: Können Geräte am Markt nachgerüstet werden?
Ja, alle SI-10XX Geräte. mehr
-
Wird für den Implantmed-/Elcomed-Motor eine Schutzkappe benötigt?
Nein, eine Schutzkappe wird nicht benötigt. mehr
-
Welche Motoren sind mit welchen Implantmed-Geräten kompatibel?
Diese Angaben finden Sie in der Übersichtstabelle.
mehrMotor Implantmed ClassicSI-9xx Implantmed PlusSI-10xx Implantmed Plus IISI-21xx EM-19 ja ja nein EM-19 LC nein ja ja Ältere Motorversionen nein nein nein -

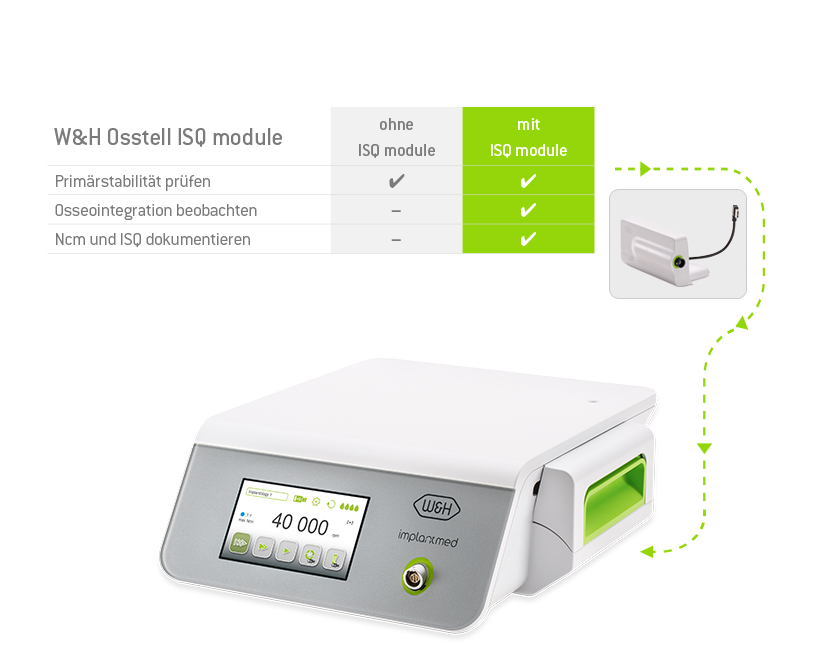

Ist jedes Implantmed-Gerät mit dem W&H Osstell ISQ module kompatibel?
Die Implantmed Plus-Steuergeräte SI-1023, SI-1015 und SI-1010 können mit dem W&H Osstell ISQ module upgegradet werden. Beim Implantmed Plus II der neuen Generation kann der Osstell Beacon angeschlossen werden. mehr
-
Implantmed Plus & Implantmed Plus II: Lässt sich die Motordrehzahl mit dem Programm zur Implantatinsertion einstellen?
Ja, Drehmoment und Drehzahl für die Implantatinsertion können eingestellt werden. mehr
-
Lassen sich die Winkelstücke an alte Motoren anschließen?
Nein. Um eine optimale Auswuchtung zu erhalten, haben wir die Innenkupplung in der Länge verkürzt. Deshalb können Winkelstücke, die nur über das Suffix „L“ verfügen, nicht an ältere Motoren angeschlossen werden, sondern nur an den EM-19 und EM-19 LC. mehr
-
Sind alte, kabelgebundene Fußsteuerungen mit dem neuen Gerät kompatibel und umgekehrt?
Diese Angaben finden Sie in der Übersichtstabelle.
mehrFußsteuerung Implantmed Classic SI-9xx /Implantmed Plus SI-10xx Implantmed Plus II SI-2102 Implantmed Plus II SI-2101 Implantmed Plus II SI-2100 Kabellose Fußsteuerung S-NW3 nein ja ja nein Fußsteuerung mit Kabel S-N3 nein nein nein ja Fußsteuerungen S-N2 / S-NW ja nein nein nein -
Kann Implantmed Classic mit der kabellosen Fußsteuerung betrieben werden?
Nein, das Implantmed Classic kann nur mit einer kabelgebundenen Fußsteuerung betrieben werden. mehr
-
Können unsere Kunden die Winkelstücke zerlegen?
Ja. Bei W&H besagt der Buchstabe „S“ stets, dass das chirurgische Winkelstück zerlegbar ist. Der Buchstabe „I“ hingegen besagt, dass sich das chirurgische Winkelstück nicht zerlegen lässt (wie z. B. WS-75 L im Gegensatz zu WI-75) mehr
-
Lassen sich Implantmed-Geräte mit der kabellosen Fußsteuerung nachrüsten?
Implantmed Plus-Geräte können nachgerüstet werden. Schließen Sie einfach den mitgelieferten Dongle an das Gerät an. Danach können Sie es mit der kabellosen Fußsteuerung bedienen. Bei Implantmed Plus II-Geräten müssen Sie sich beim Kauf für die kabellose oder kabelgebundene Geräteversion entscheiden. Eine Nachrüstung ist nicht möglich. mehr
-
Lassen sich die Winkelstücke an Motoren anschließen?
Ja. Alle chirurgischen Winkelstücke und Handstücke von W&H lassen sich an den Motor EM-19 anschließen. mehr
Gebrauchsanweisung
Find all languages of the Update Hygiene and Maintenance (EN ISO 17664:2017) in the Download Centre.
Videos & Anleitungen
-
Ihr zuverlässiger Partner in der Implantologie!
Mit Implantmed führen Sie oralchirurgische Eingriffe in den Bereichen Implantologie,
Mund-, Kiefer- und Gesichtschirurgie sicher
und mit höchster Präzision durch.
Implantmed zeichnet sich vor allem
durch die einfache Bedienung, einen leistungsstarken Motor und eine maschinelle Gewindeschneide - Funktion aus.
Durch das logisch durchdachte Bedienkonzept für Implantologen können alle Programme ganz einfach durch Drücken der Tasten am Gerät oder mittels der Fußsteuerung eingestellt werden.Ihre Vorteile
- Einfache Bedienung
- Leistungsstarker Motor mit 5,5 Ncm Drehmoment
- Breites Drehzahlband: 300 bis 40.000 rpm am Motor
- Exakte Drehmomentbegrenzung: 5 bis 70 Ncm
- Maschinelle Gewindeschneide - Funktion
- Motor mit Kabel, thermodesinfizierbar & sterilisierbar

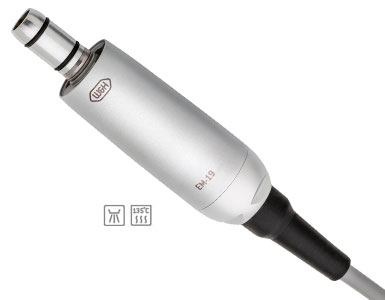

Leistungsstarker MotorLeistungsstarker Motor für die Implantologie
Mit dem leistungsstarken Motor lassen sich selbst schwierige implantologische Eingriffe ohne großen Kraftaufwand durchführen.
Ein Motordrehmoment von 5,5 Ncm und ein Motordrehzahlbereich von 300 bis 40.000 rpm machen es möglich.
Für die sichere Anwendung in der Implantologie sorgt dabei die automatische Drehmomentkontrolle am rotierenden Instrument, die sich am Implantmed -Gerät in einer Bandbreite von 5 bis 70 Ncm individuell einstellen lässt.

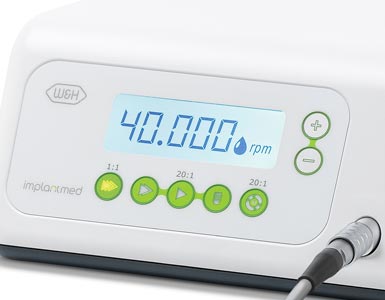

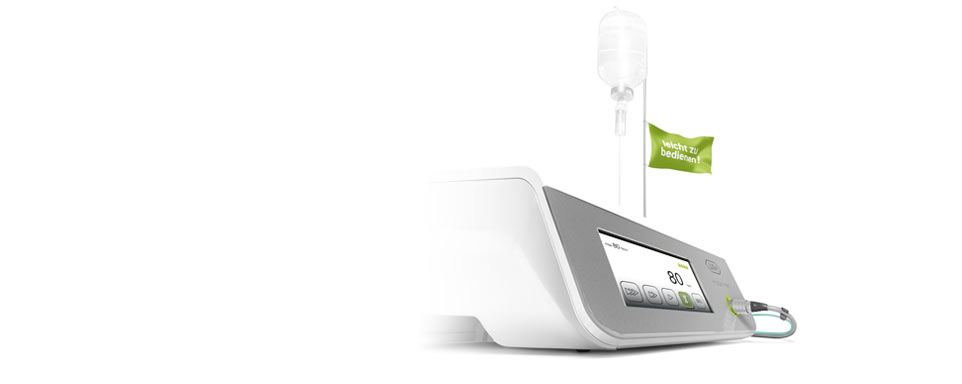

Einfache BedienungEinfache Bedienung für die Implantologie
Die einfache Bedienung steht in der Implantolgie im Vordergrund.
Sie können alle Arbeitsschritte für eine Implantation völlig unkompliziert durch Drücken der Plus- und Minustasten am Gerät, oder durch Bedienung über die Fußsteuerung, einstellen.
Die einzelnen Werte werden auf dem Display übersichtlich dargestellt und sind gut lesbar.

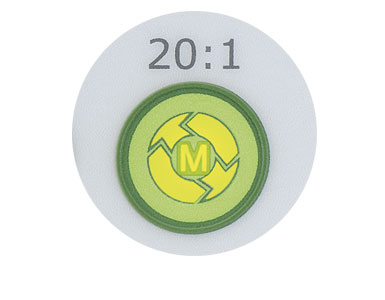

Maschinelle
Gewindeschneide - FunktionMaschinelle Gewindeschneide - Funktion
Die im Programm 5 integrierte maschinelle Gewindeschneide - Funktion unterstützt Sie beim Setzen von Zahnimplantaten in hartem Knochen.
Durch das Vorschneiden eines Gewindes wird beim Eindrehen des Implantats eine zu hohe Kompression auf den Knochen vermieden. Dies fördert die stressfreie Einheilung des Implantats.
![Implantmed Classic]( "Implantmed Classic")

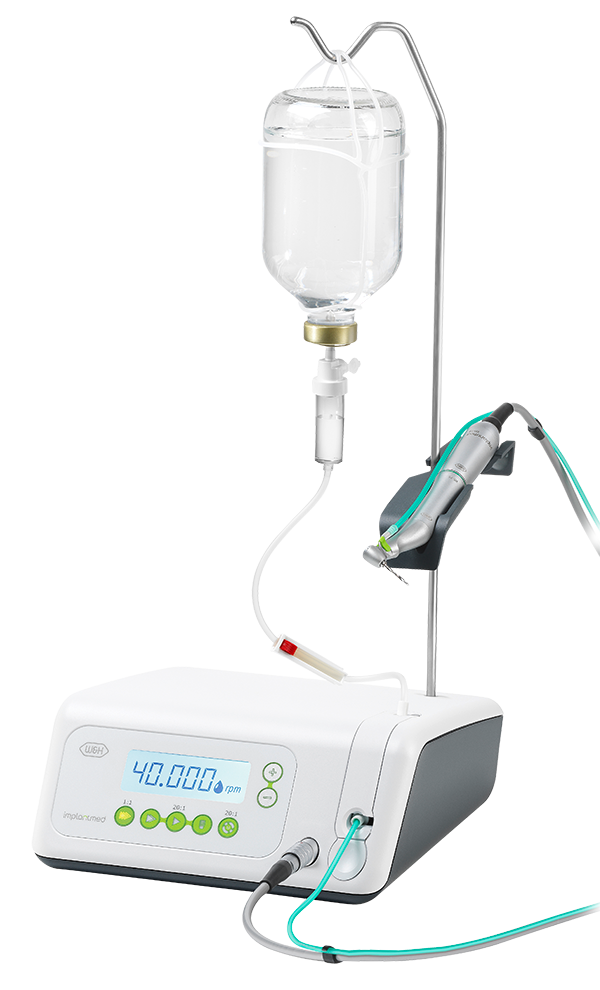

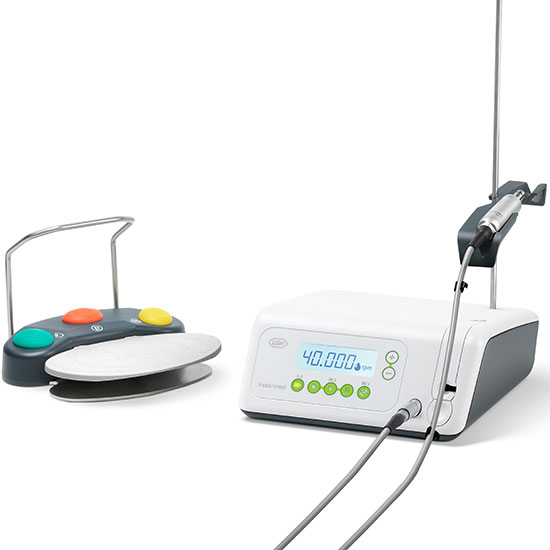

Implantmed Classic
bestehend aus: Steuergerät,
Motor mit 1,8 m Kabel inkl. 5 Schlauchösen,
Fußsteuerung S-N2, Stativ, Motorablage,
Netzkabel, 2 Verdrehsicherungen und
3 Einweg-KühlmittelschläucheSI-923
REF 90000161230 V
SI-915
REF 30287000115 V
Download Area
FAQ
-
Muss der Motor geölt werden?
Nein, der Implantmed/Elcomed-Motor darf nicht geölt werden. Die Motorenlager sind wartungsfrei. Jegliche zusätzliche Ölpflege würde die Lebensdauer der Lager verringern. mehr
-
Können Hand- und Winkelstücke von anderen Herstellern an einen Implantmed-Motor aufgesteckt werden?
Für Anwendungen, die kein exaktes Drehmoment erfordern (Bohren, Schleifen, ...), können alle Hand- und Winkelstücke mit ISO 3964 Anschluss verwendet werden. Beachten Sie die richtige Über-/Untersetzungseinstellung der Hand- und Winkelstücke. Hand- und Winkelstücke von anderen Herstellern sind ggf. nicht auf das Drehmoment Ihres Gerätes/Motors ausgelegt und können möglicherweise beschädigt werden. mehr
-
Kann der Implantmed-Motor in einem Thermodesinfektor aufbereitet werden?
Ja, wenn der Motor mit dem Symbol „Thermodesinfizierbar“ gekennzeichnet ist.
mehr
-
Können Kühlmittelschläuche von anderen Herstellern verwendet werden?
Nein, nur von W&H freigegebene Sprayschläuche sind zulässig. Grund hierfür sind die Spezifikationen (Material, Maße, Kühlmittelmenge). Wenn diese nicht eingehalten werden, können Probleme wie Undichtheit, unzureichende Kühlung oder sogar eine Beschädigung des Geräts die Folge sein. mehr
-
Wie schließe ich den Kühlmittelschlauch an?
Eine detaillierte Beschreibung hierzu finden Sie in der Gebrauchsanweisung unter „Betriebsbeginn - Generalkapitel“ und im Video. mehr
-
Wie wird das Gerät gereinigt?
Wie wird der Implantmed/Elcomed-Motor aufbereitet?
Detaillierte Anweisungen hierzu finden Sie im Kapitel „Hygiene und Pflege“ in der Gebrauchsanweisung. mehr
-
Warum funktioniert beim Setzen eines Implantats das Licht an meinem LED G Winkelstück nicht?
Der Generator im Winkelstück benötigt mindestens 300 U/Min., um genug Strom für das LED zu produzieren. Beim Setzen eines Implantats liegt die Rotationsgeschwindigkeit zwischen 15 und 50 U/Min. mehr
-
Muss das Implantmed/Elcomed-Gerät gewartet werden?
Eine regelmäßige Wartung der Dental-Einheit und des Zubehörs sollte mindestens alle drei Jahre durchgeführt werden, es sei denn kürzere Intervalle sind gesetzlich vorgeschrieben. Damit kann die ordnungsgemäße Funktion und Sicherheit des Geräts gewährleistet werden. Einzelheiten hierzu finden Sie im Kapitel „Service“ in der Gebrauchsanweisung. mehr
-
Welche Schlauchtypen kann ich bei meinem Gerät verwenden?
Für Motoren mit einer Länge von 1,8 m können Sie Einweg-Schläuche (04363600) oder sterilisierbare Schläuche (0417XXX) verwenden. Für die Kombination von Implantmed und Piezomed module bieten wir Schläuche mit einem Y-Ventil (08072750) an. Die geeigneten Schläuche finden Sie auch in der Gebrauchsanweisung zum Gerät. mehr
-
Ist der ISQ wissenschaftlich erprobt?
Die Osstell ISQ-Technologie ist durch über 1400 wissenschaftliche Studien erprobt. Diese Studien haben gezeigt, dass Drehmoment und ISQ korrelieren. mehr
-
Was ist der Unterschied zwischen Drehmoment und ISQ?
Beim Drehmoment handelt es sich um eine einmalige statische Messung zum Einsetzzeitpunkt des Implantats, die sich später nicht auf nicht-invasive Weise wiederholen lässt. Beim Osstell ISQ wird die laterale Stabilität des Implantats gemessen. Die Messungen lassen sich auf nicht-invasive, dynamische Weise wiederholen, um die Entwicklung der Osseointegration zu überwachen. mehr
-
Wofür steht die Buchstabenkombination LC in EM-19 LC? Verfügt der Motor über eine LED?
LC steht für Light Contacts = Lichtkontakte. Das bedeutet: Wir haben eine elektrische Verbindung in unsere neuen Motoren integriert. Die Lichtkontakte versorgen die derzeit gebräuchlichen Winkelstücke mit Spannung, um so unseren Kunden bei jeder Drehzahl die beste Beleuchtung bieten zu können. Bei den chirurgischen Handstücken von W&H befindet sich auch weiterhin eine LED im Winkelstückkopf mehr
-
Piezomed Modul: Sind die Handstücke der Module mit dem SA-320 kompatibel?
Nein, nicht kompatibel. mehr
-
Piezomed Modul: Funktioniert das Modul auch mit OEM-Geräten?
Ja, aber unterschiedliche Software-Updates sind notwendig. mehr
-
Piezomed Modul: Können Geräte am Markt nachgerüstet werden?
Ja, alle SI-10XX Geräte. mehr
-
Wird für den Implantmed-/Elcomed-Motor eine Schutzkappe benötigt?
Nein, eine Schutzkappe wird nicht benötigt. mehr
-
Welche Motoren sind mit welchen Implantmed-Geräten kompatibel?
Diese Angaben finden Sie in der Übersichtstabelle.
mehrMotor Implantmed ClassicSI-9xx Implantmed PlusSI-10xx Implantmed Plus IISI-21xx EM-19 ja ja nein EM-19 LC nein ja ja Ältere Motorversionen nein nein nein -
Ist jedes Implantmed-Gerät mit dem W&H Osstell ISQ module kompatibel?
Die Implantmed Plus-Steuergeräte SI-1023, SI-1015 und SI-1010 können mit dem W&H Osstell ISQ module upgegradet werden. Beim Implantmed Plus II der neuen Generation kann der Osstell Beacon angeschlossen werden. mehr
-
Implantmed Plus & Implantmed Plus II: Lässt sich die Motordrehzahl mit dem Programm zur Implantatinsertion einstellen?
Ja, Drehmoment und Drehzahl für die Implantatinsertion können eingestellt werden. mehr
-
Lassen sich die Winkelstücke an alte Motoren anschließen?
Nein. Um eine optimale Auswuchtung zu erhalten, haben wir die Innenkupplung in der Länge verkürzt. Deshalb können Winkelstücke, die nur über das Suffix „L“ verfügen, nicht an ältere Motoren angeschlossen werden, sondern nur an den EM-19 und EM-19 LC. mehr
-
Sind alte, kabelgebundene Fußsteuerungen mit dem neuen Gerät kompatibel und umgekehrt?
Diese Angaben finden Sie in der Übersichtstabelle.
mehrFußsteuerung Implantmed Classic SI-9xx /Implantmed Plus SI-10xx Implantmed Plus II SI-2102 Implantmed Plus II SI-2101 Implantmed Plus II SI-2100 Kabellose Fußsteuerung S-NW3 nein ja ja nein Fußsteuerung mit Kabel S-N3 nein nein nein ja Fußsteuerungen S-N2 / S-NW ja nein nein nein -
Kann Implantmed Classic mit der kabellosen Fußsteuerung betrieben werden?
Nein, das Implantmed Classic kann nur mit einer kabelgebundenen Fußsteuerung betrieben werden. mehr
-
Können unsere Kunden die Winkelstücke zerlegen?
Ja. Bei W&H besagt der Buchstabe „S“ stets, dass das chirurgische Winkelstück zerlegbar ist. Der Buchstabe „I“ hingegen besagt, dass sich das chirurgische Winkelstück nicht zerlegen lässt (wie z. B. WS-75 L im Gegensatz zu WI-75) mehr
-
Lassen sich Implantmed-Geräte mit der kabellosen Fußsteuerung nachrüsten?
Implantmed Plus-Geräte können nachgerüstet werden. Schließen Sie einfach den mitgelieferten Dongle an das Gerät an. Danach können Sie es mit der kabellosen Fußsteuerung bedienen. Bei Implantmed Plus II-Geräten müssen Sie sich beim Kauf für die kabellose oder kabelgebundene Geräteversion entscheiden. Eine Nachrüstung ist nicht möglich. mehr
-
Lassen sich die Winkelstücke an Motoren anschließen?
Ja. Alle chirurgischen Winkelstücke und Handstücke von W&H lassen sich an den Motor EM-19 anschließen. mehr
Gebrauchsanweisung
Find all languages of the Update Hygiene and Maintenance (EN ISO 17664:2017) in the Download Centre.
Videos & Anleitungen
-
-
Implantmed SI-1023, SI-1015, SI-1010
Typ: SI-1023 SI-1015 SI-1010 Netzspannung: 230 V 120 V 100 V Zulässige Spannungsschwankung: 220 – 240 V 110 – 130 V 90 – 110 V Nennstrom: 0,3 – 0,8 A 0,3 – 1,6 A 0,3 – 1,4 A Frequenz: 50–60 Hz Netzsicherung (2 pcs): 250 V – T1,6AH Maximale Leistungsaufnahme: 170 VA Maximale Leistungsabgabe: 80 W Maximales Drehmoment am Motor: 6,2 Ncm Drehzahlbereich am Motor im Nennspannungsbereich: 200 – 40.000 min -1 Kühlmitteldurchflussmenge bei 100 %: mindestens 90 ml/min Maße in mm (Höhe × Breite × Tiefe): 100 x 262 x 291 Gewicht in kg: 3,5 Fußsteuerung: S-N2 / S-NW Hand- und Winkelstücke mit Mini-LED+: S-11 L / WS-56 L, WS-75 L, WS-91 L, WS-92 L Garantie: 24 Monate Implantmed SI-915, SI-923
Typ: SI-915 SI-923 Maximales Drehmoment am rotierenden Instrument
(im Programm 4):70 Ncm Netzspannung: 110 – 130 V 220 – 240 V Frequenz: 50 / 60 Hz Maximale Leistungsabgabe: 80 W Maximales Drehmoment am Motor: 5,5 Ncm Drehzahlbereich am Motor im Nennspannungsbereich: 300 – 40.000 min -1 Hand- und Winkelstücke: WI-75 E/KM / S-9 L G / S-11 L G / WS-56 L G / WS-75 L G / WS-91 L G / WS-92 L G Länge Motorkabel: 1,8 m Kühlmitteldurchflussmenge bei 100 %: mindestens 90 ml/min Fußsteuerung: S-N2 Höhe x Breite x Tiefe: 100 x 235 x 240 mm
