Piezomed
Die neue Kraft in der Knochenchirurgie
-
Minimal invasiv, maximal stark - Ultraschalltechnologie in der Oralchirurgie
Piezomed erleichtert die Arbeit des Oralchirurgen und Implantologen: Dank innovativer Ultraschalltechnologie wird mit hoher Präzision ausschließlich Knochensubstanz abgetragen. Das umgebende Weichgewebe ist geschützt. Eine spürbare Erleichterung auch für den Patienten: Weniger Schmerzen, bessere Heilung!
Ihre Vorteile auf einen Blick
- Automatische Instrumentenerkennung
- Drei individuelle Betriebs-Modi
- Kurzzeitige Leistungssteigerung um 20 % durch Boost-Funktion
- Ideale Ausleuchtung des Operationsfeldes durch LED-Ringbeleuchtung
- Effiziente Kühlung durch Sprayaustritt nahe am Arbeitsbereich des Instruments
- Handstück mit LED-Sockel und Kabel, thermodesinfizierbar und sterilisierbar
Welt-Innovation!

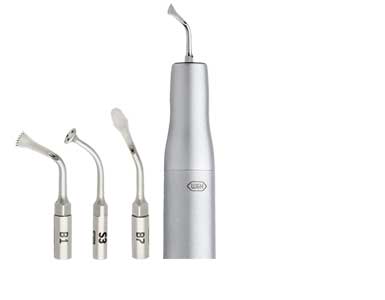

Automatische InstrumentenerkennungAutomatische Instrumentenerkennung in der Oralchirurgie
Sobald ein Instrument eingesetzt wird, erkennt Piezomed
das Instrument automatisch und ordnet ihm die richtige Leistungsgruppe zu.
Dadurch wird nicht nur die Bedienung in der Oralchirurgie vereinfacht, sondern auch die Sicherheit erhöht. Darüber hinaus wird die Gefahr einer Überlastung der Instrumente verringert und die Lebensdauer Ihrer chirurgischen Instrumente in der Praxis erhöht!

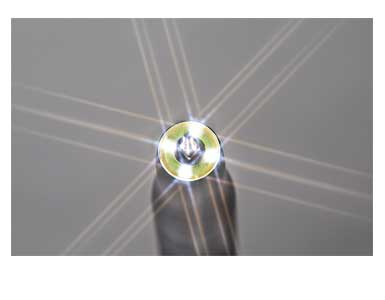

Innovativer LED-RingInnovativer LED-Ring
Das schattenfreie Licht sorgt für eine ideale Ausleuchtung des Operationsfeldes.
Das Handstück mit LED-Sockel und Kabel ist thermodesinfizierbar und sterilisierbar.

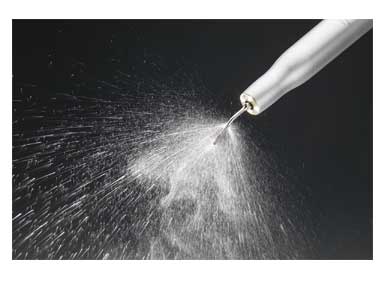

Effiziente KühlungKühlung dort wo sie gebraucht wird
Die Kühlmittelführung, die durch das Instrument bis nahe zum Arbeitspunkt führt, gewährleistet eine optimale Kühlung des Instruments und des zubearbeitenden Hartgewebes.
Der Spray tritt nahe am Arbeitsbereich des Instruments aus und kühlt dadurch das Operationsfeld äußerst effizient bei kieferchirurgischen Eingriffen.

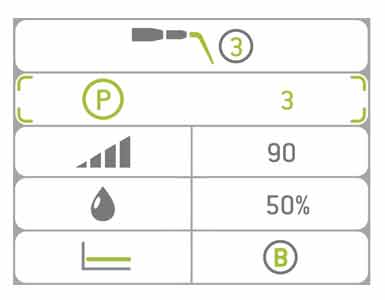

Individuelle LeistungsanpassungIndividuelle Leistungsanpassung in der Oralchirurgie
Piezomed erkennt das Instrument beim Einsetzen und stellt automatisch die richtige Leistungsgruppe ein.
Innerhalb der erkannten Leistungsgruppe kann die Leistung manuell verändert werden.
Individuelle
Betriebs-ModiPiezomed passt sich Ihrer Arbeitsweise an
Piezomed stellt sich auf Ihre persönliche Art zu arbeiten ein und speichert Ihre zuletzt gewählte Einstellung. Mit der Boost-Funktion kann die eingestellte Grundleistung kurzzeitig um 20 % erhöht werden.
Betriebs-Modus "Power": Die Leistung des Handstücks wird mit steigendem Druck auf das Instrument erhöht. (Boost-Funktion möglich)
Betriebs-Modus "Basic":Unabhängig von der Belastung des Instruments bleibt die Leistung des Handstücks gleich. (Boost-Funktion möglich)
Betriebs-Modus "Smooth": Die Leistung des Handstücks wird mit steigendem Druck auf das Instrument reduziert.

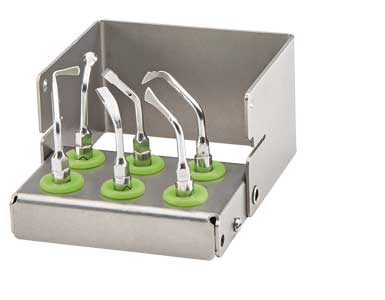

Piezomed InstrumenteFlexibilität und Individualität für den Oralchirurgen
W&H bietet mit einem innovativen Sortiment von 33 chirurgischen Instrumenten für die Knochenchirurgie, Parodontologie und Extraktion, retrograde Endodontie sowie für lateralen Sinuslift das richtige Instrument.

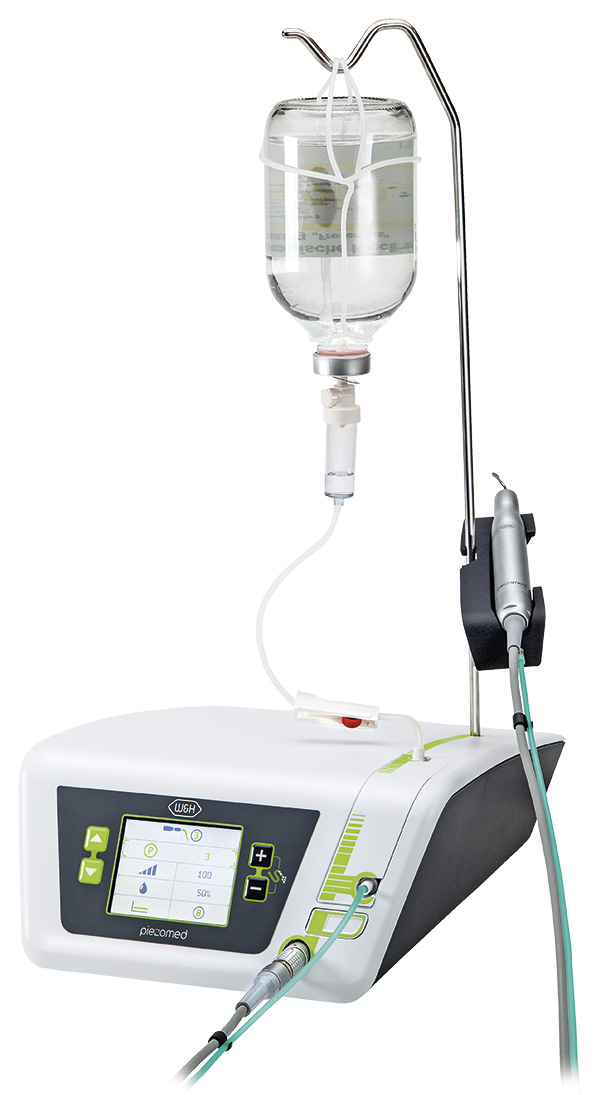

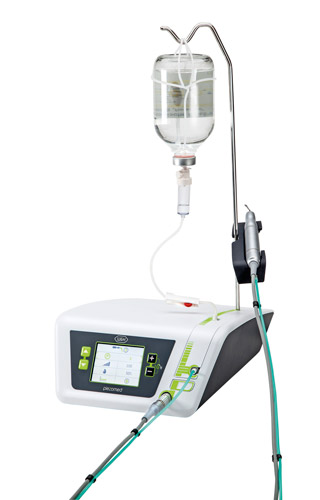

![Piezomed]( "Piezomed")
Piezomed
bestehend aus: Steuergerät, Fußsteuerung S-N1, Handstück mit 1,8 m Kabel und Schlauchösen, Sprayschlauchset, Netzkabel, Motorablage, Stativ, Instrumentenwechsler, Sterilisationskassette, Instrumentenset "Bone"
SA-320
REF 30078000Handstück mit 1,8 m Kabel

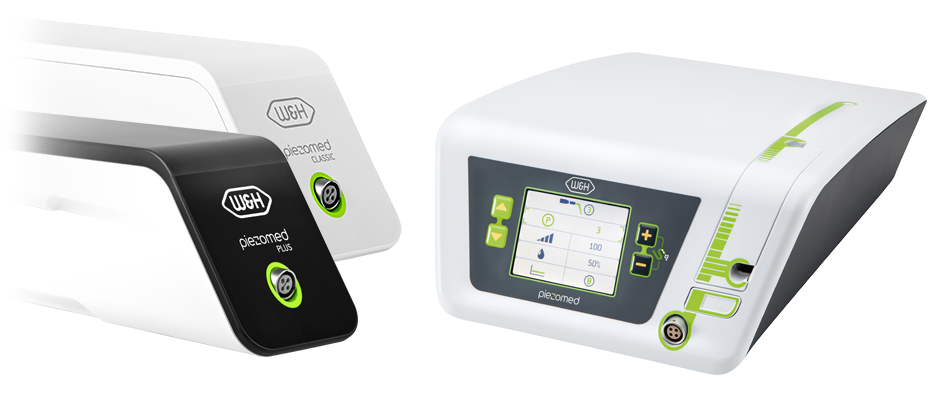

Piezomed Modul*
Der Gamechanger in der Piezochirurgie

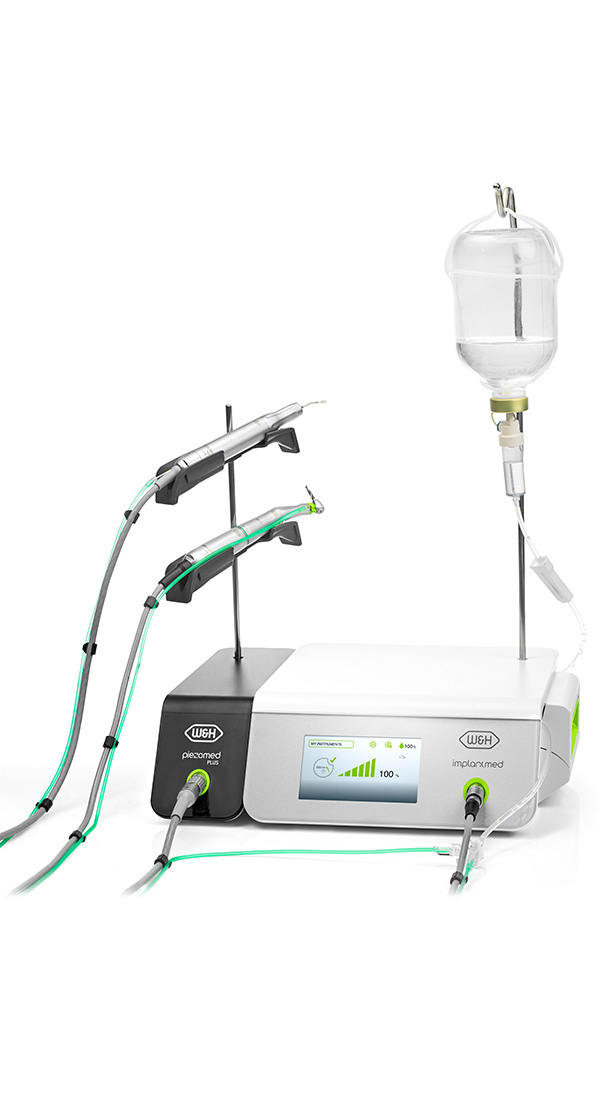

Piezomed Modul
Das Piezomed Modul kombiniert einen
Implantologiemotor und Piezochirurgie
in einem Gerät. Implantmed kann mit
dem Piezomed Modul verbunden werden
und deckt dadurch verschiedenste
chirurgische Anwendungen ab.
*nur in Verbindung mit Implantmed PlusIhre Vorteile auf einen Blick
- Modularität
- Automatische Instrumentenerkennung
- Effiziente Kühlung durch Sprayaustritt nahe am Arbeitsbereich des Instruments
- Instrumentenbibliothek
- Mit der kabellosen Fußsteuerung kann im Arbeitsbereich der optimale Standort gewählt werden.
- Die sterile Umgebung wird nicht durch die Emission von Kühlluft beeinträchtigt.

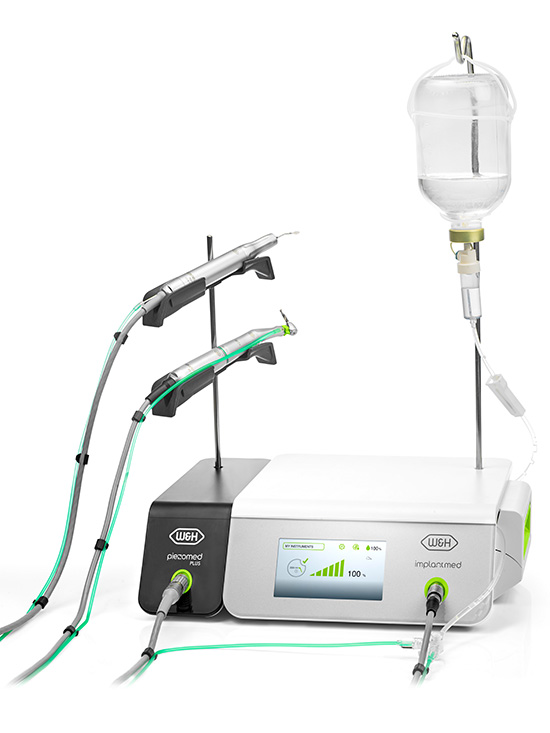

![Piezomed Plus Modul]( "Piezomed Plus Modul")
Piezomed Plus Modul
bestehend aus: Modul, Handstück SA-40 L, Netzteil und Netzkabel, Ablage und Ständer, Instrumentenwechsler, 6 Stk. Einweg-Sprayschläuche
SA-435 M
REF 90000350Handstück mit 1,8 m Kabel
SA-435 M
REF 90000351Handstück mit 3,5 m Kabel

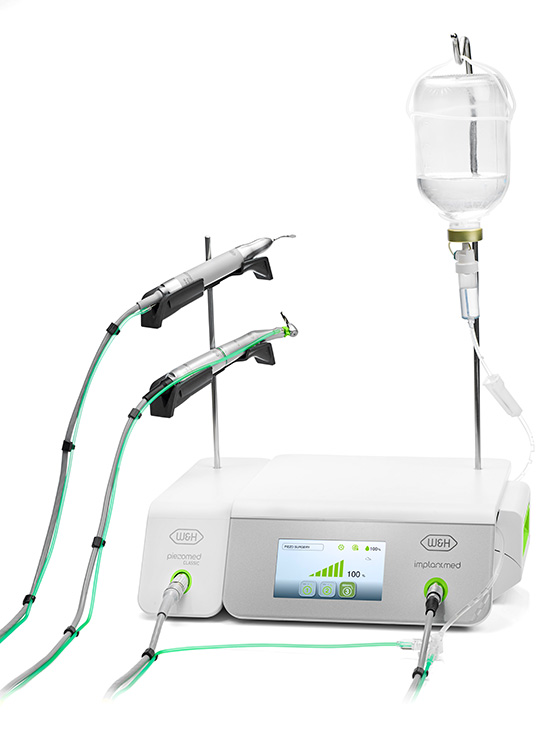

![Piezomed Classic Modul]( "Piezomed Classic Modul")
Piezomed Classic Modul
bestehend aus: Modul, Handstück SA-40, Netzteil und Netzkabel, Ablage und Ständer, Instrumentenwechsler, 6 Stk. Einweg-Sprayschläuche
SA-430 M
REF 90000349Handstück mit 1,8 m Kabel
Modularität für optimale Flexibilität
Workflowgesteuerte Lösung
Die Kombination von Implantmed Plus und Piezomed Modul verändert die Arbeitsweise
in Oralchirurgie und Implantologie.
Elektromotor
Besonders klein und erstaunlich leicht – für ein
problemloses Arbeiten.
Piezomed Plus und Classic Modul
Piezochirurgie und Implantologie in einem Gerät.
Hand- und Winkelstücke
Optimale Ausleuchtung der Behandlungsstelle für perfekte, präzise Behandlungsergebnisse.
Mehr Infos!
Dokumentationsfunktion
Die Dokumentationsfunktion speichert alle Werte der Implantatinsertion komfortabel auf einem USB-Stick (PDF und XLS).
Kabellose oder kabelgebundene Fußsteuerung
Steuerung von Implantmed Plus und Piezomed Modul mit nur einer Fußsteuerung.
Osstell Beacon
Einfache Messung der Implantatstabilität
durch die Bluetooth-Verbindung zum
Osstell Beacon.
Mehr Infos!Funktionen auf einen Blick
Funktionen
Piezomed Piezomed Plus Modul Piezomed Classic Modul Automatische Instrumentenerkennung
Instrumentenbibliothek
Modularität
Kabellose Fußsteuerung
Steuergerätkühlung ohne Gehäuselüfter
Osstell Beacon-Verbindung
Implantmed- und Piezomed-Funktionen
mit nur einer Fußsteuerung steuerbar
ioDent®-System
Softwareupdate über USB
Implantmed und Piezomed in einem Gerät
Handstück mit LED-Sockel und
thermodesinfizierbarem und
sterilisierbarem Kabel
Gutachten zur
Herzschrittmachertauglichkeit
Boost-Funktion
LED-Licht
24 Watt
20 Watt
18 Watt
* 24 W mit Boost-Funktion
Download Area
FAQ
- Können Fremdinstrumente auf dem Piezomed verwendet werden?
- Muss der Drehmomentschlüssel beim Festziehen des Instruments hörbar rasten?
- Können Piezomed Instrumente auch auf Fremdgeräten verwendet werden?
- Zu erwartende Lebensdauer der LED?
- Wie werden Piezomed Instrumente aufbereitet?
- Wie lange halten die Instrumente und wann sollen sie ausgetauscht werden?
- Zu erwartende Lebensdauer der Instrumentenerkennung?
- Wie funktioniert die kabellose Steuerung von Implantmed und Piezomed?
- Piezomed Modul: Sind die Handstücke der Module mit dem SA-320 kompatibel?
- Piezomed Modul: Funktioniert das Modul auch mit OEM-Geräten?
- Piezomed Modul: Können Geräte am Markt nachgerüstet werden?
- Piezomed Modul: Kompatibilität der Handstücke mit dem Piezomed Plus Modul und dem Piezomed Classic Modul
- Piezomed Modul: Was sind die größten Unterschiede zwischen dem Piezomed Plus Modul und dem Piezomed Classic Modul?
- Piezomed Modul: Kann jedes auf dem Markt verfügbare Produkt upgegradet werden?
- Piezomed Modul: Kann ich Instrumente von Mitbewerbern für das W&H-System verwenden?
- Piezomed Modul: Kann ich für SA-320 und die neuen Module die gleichen Piezomed-Instrumente verwenden?
Gebrauchsanweisung
Find all languages of the Update Hygiene and Maintenance (EN ISO 17664:2017) in the Download Centre.
Videos & Anleitungen
-
Piezomed & Piezomed Modul
Type:
Piezomed
SA-320Piezomed Plus Modul
SA-435 MPiezomed Classic Modul
SA-430 MNetzspannung:
100–130 V/220–240 V
100–240 V
Frequenz:
50–60 Hz
Zulässige Spannungsschwankung:
±10%
Nennstrom:
0.1–1.0 A/0.1–0.5 A
1.6 A
Netzfrequenz:
50–60 Hz
Maximale Ausgabe USA:
20 W*
24 W
18 W
Betriebsfrequenz:
22–35 kHz
Kühlmitteldurchflussmenge bei 100 %:
mindestens 60 ml/min
mindestens 90 ml/min
Länge Handstückkabel:
1,8 m
1,8 m
1,8 m ohne Licht
Maße in mm (Höhe × Breite × Tiefe):
256 × 305 × 109
90 × 140 × 285
Gewicht:
7 kg
0.7 kg
0.6 kg
Fußsteuerung:
S-N1/S-NW mit SPI-Dongle
S-N2/S-NW
* 24 W mit Boost-Funktion
Information
Die Software auf diesem Gerät wurde unter Nutzung der Bibliothek Qt der Firma Digia erstellt. Als Betriebssystemkern wird Linux verwendet, der Initiale Startvorgang erfolgt unter Nutzung des Bootloaders U-Boot. Für die CANopen Kommunikation wird CANFestival eingesetzt.
Diese und alle sonstigen Softwarekomponenten sind durch die Firma W&H Dentalwerk Bürmoos GmbH oder Dritte urheberrechtlich geschützt.
Der Quellcode der im Produkt genutzten Softwarekomponenten Linux, Qt, U-Boot und CANFestival wird auf Anfrage gegen eine Bearbeitungsgebühr zur Verfügung gestellt. Kontakt: opensource@wh.com
Die Weitergabe der Software erfolgt ohne jegliche Gewährleistung, weder vertraglich noch gesetzlich.
Weitere Informationen zu den verwendeten Lizenzversionen und die vollständigen Lizenztexte finden Sie unter www.wh.com/en_global/gnu oder können Sie direkt beim Hersteller anfordern.
