サージカルコントラアングル

難易度の高い外科的要件に対応

外科治療には大きな課題があります。この課題に対処するには、多種のサージカルハンドピースが必要になります。 特殊コーティングを施した高品質のステンレススチールを使用したW&Hサージカルコントラアングルハンドピースは耐久性に優れています。

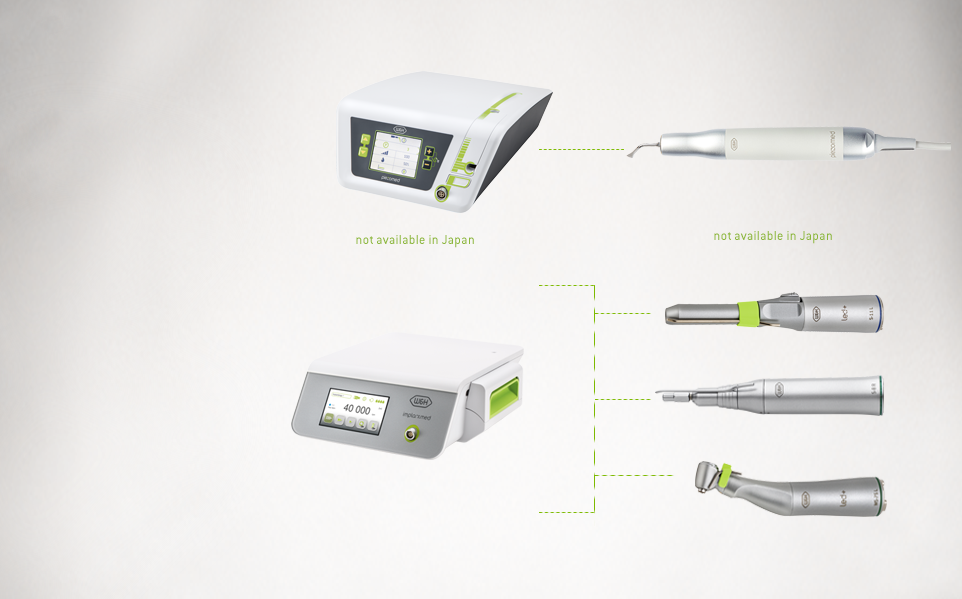

システム概要

Oral Surgery & Implantology

Oral Surgery & Implantology

System Overview

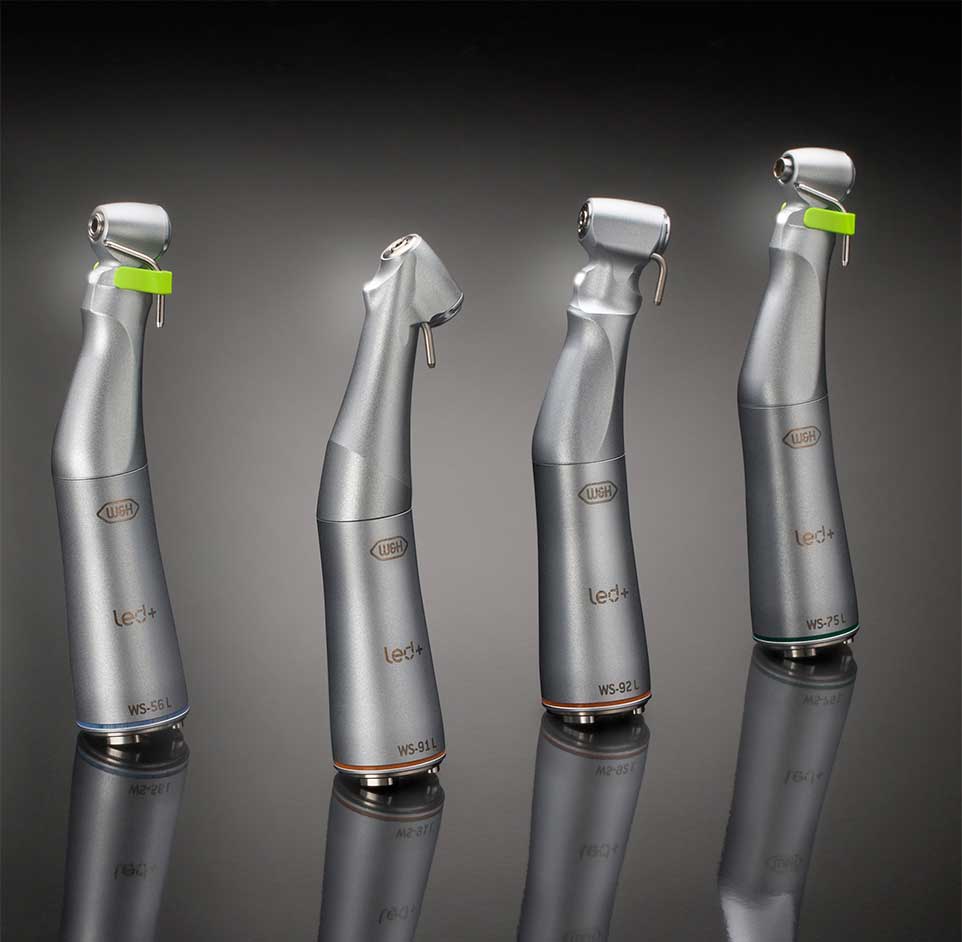

  • mini LED+搭載W&Hモーター用
    サージカルコントラアングルハンドピース

    疲れにくく、柔軟な操作性

    治療部位の最適な冷却と照明。傷付きにくいコーティングを施した
    高品質のステンレススチールを使用しているため、
    耐久性に優れ、長持ちします。

    LED+有り・無し選択可能

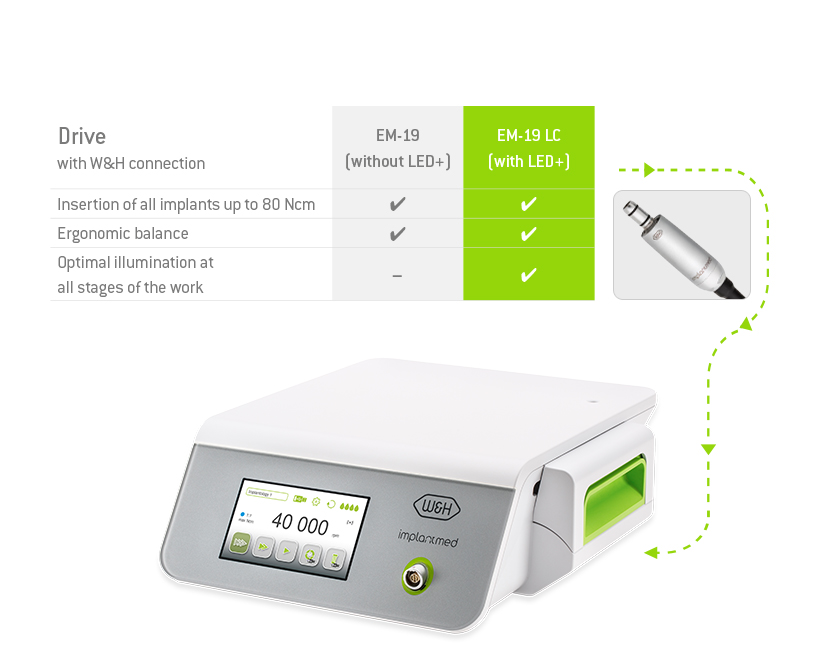

    //a.storyblok.com/f/45617/3818b7165c/implantmed_table_drive_en.jpg

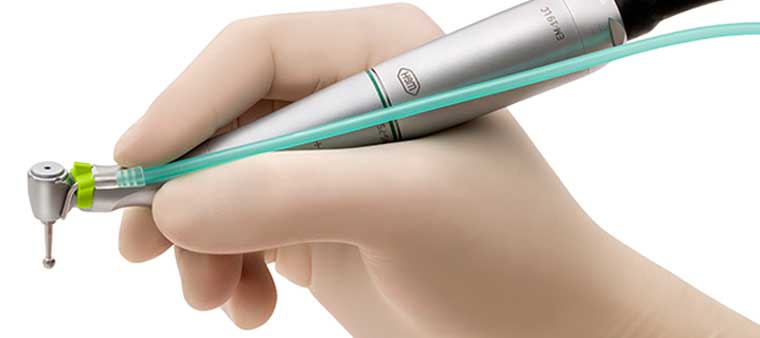

    疲れにくい操作性

    疲れにくい操作性

    //a.storyblok.com/f/45617/a0e8b290ef/ws-75-l_fatigue-free-operation.jpg
    非常にサイズの短い電気モーターEM-19との組み合わせにより、長時間の作業であっても疲れにくくなります。

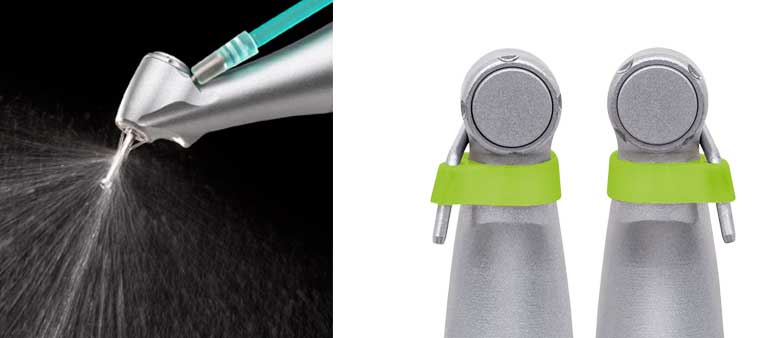

    最適な冷却と照明

    最適な冷却と照明

    //a.storyblok.com/f/45617/34f6ecad93/optimum-cooling-and-illumination_overlay.jpg
    最適な照明
    通常のLEDのサイズを半分にすることで、mini LED+は治療部位を最適に照明します。

    最適な冷却
    左右どちらのスプレークリップでも使用できます。これにより、冷却を個々の要件に適合させることができます。

    メリット一覧

    • Implantmed SI-1023、SI-1015、SI-1010に適合
    • あらゆる治療段階で最適な照明
    • エルゴノミックバランスによる疲れにくい作業
    • 傷付きにくいコーティングを施した高品質のステンレススチールによる優れた耐久性と長期の耐用年数
    • W&H電気モーターEM-19 LC用に開発
    • 昼光品質での作業
    • 分解して細部まで洗浄可能
    • 洗浄消毒器及びオートクレーブ対応

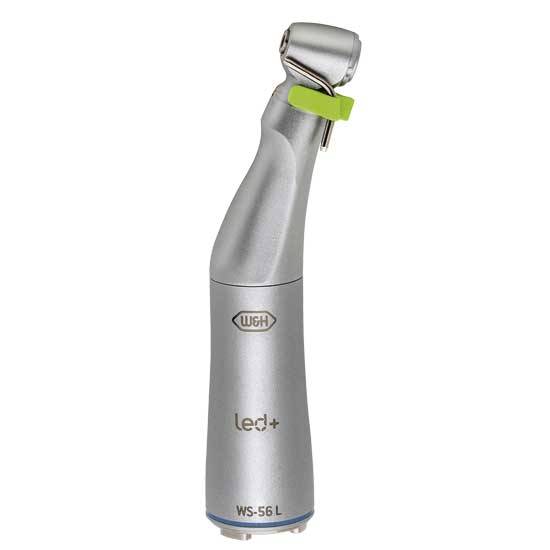

    サージカルコントラアングルハンドピース WS-56 L

    WS-56 L

    プッシュボタン、mini LED+搭載、
    サージカルコントラアングルハンドピース
    カップリングシステム：W&H EM-19 LC / EM-19
    最大回転数：50,000 min-1

    WS-56 L
    REF 30040000

    1：1、分解可能、シングルスプレー、コントラアングルシャンクØ2.35 mm
    付きサージカルバー及びカッター用

    適応例

    骨切り術、腐骨摘出術、
    歯胚除去、ヘミセクション

    価格リクエスト

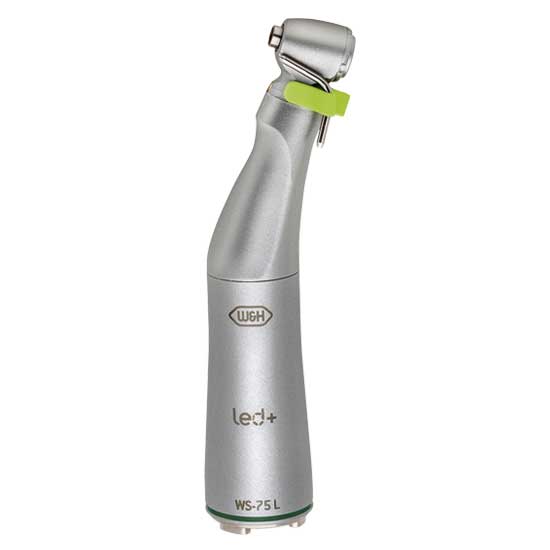

    サージカルコントラアングルハンドピース WS-75 L

    WS-75 L

    ヘキサゴンチャックシステム、プッシュボタン、mini LED+カップリングシステム搭載、サージカルコントラアングルハンドピース：W&H EM-19 LC / EM-19
    最大回転数：50,000 min-1

    WS-75 L
    REF 30033000

    20：1、分解可能、シングルスプレー、コントラアングルシャンクØ2.35 mm
    付きサージカルバー及びカッター用、
    （シャンク硬さ＞50 HRC、＞520 HV）、
    Kirschner/Meyerバー内部冷却システム

    適応例

    インプラント部位の準備とインプラントの埋め入みに使用

    価格リクエスト

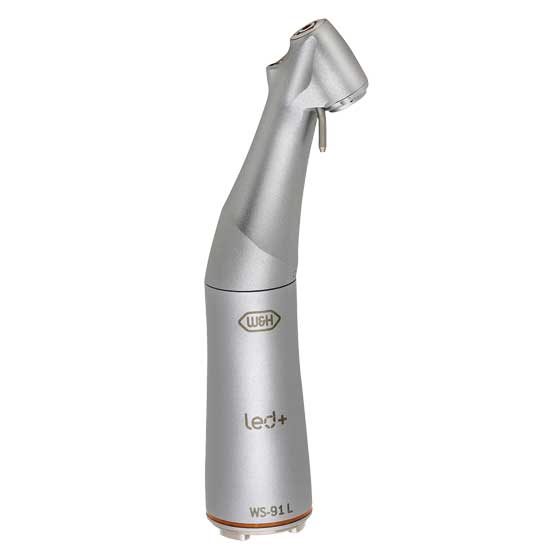

    サージカルコントラアングルハンドピース WS-91 L

    WS-91 L

    45°のヘッド、プッシュボタン、mini LED+搭載、サージカルコントラアングルハンドピース
    カップリングシステム：W&H EM-19 LC / EM-19
    最大回転数：50,000 min-1

    WS-91 L
    REF 30049000

    1：2.7、分解可能、トリプルスプレー、FGシャンクØ1.6 mm付きサージカルバーおよ及びカッター用

    適応例

    小臼歯部と大臼歯部へのアクセス向上に使用

    価格リクエスト

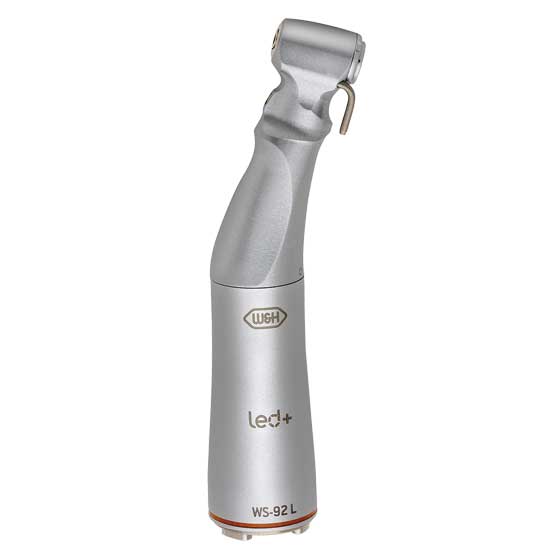

    サージカルコントラアングルハンドピース WS-92 L

    WS-92 L

    プッシュボタン、mini LED+搭載、サージカルコントラアングルハンドピース
    カップリングシステム：W&H EM-19 LC / EM-19
    最大回転数：50,000 min-1

    WS-92 L
    REF 30043000

    1：2.7、分解可能、トリプルスプレー、FGシャンクØ1.6 mm付きサージカルバーおよ及びカッター用

    適応例

    骨切り術、腐骨摘出術、
    歯胚除去、ヘミセクション

    価格リクエスト

    mini LED+、ジェネレーター搭載、サージカルコントラ
    アングルハンドピース

    サージカルコントラアングルハンドピース WS-75 L G

    昼光品質での作業

    LED技術のリーディングカンパニーとして、W&Hはmini LED+搭載サージカルコントラアングルハンドピースを開発しました。これにより、ハイコントラストで自然光に近い最適な照明を提供します。

    メリット一覧

    • 赤色を自然な色合いで再現
    • 一体型のジェネレーターによる独立した電源
    • 最適なエルゴノミクスによる疲れにくい作業
    • 高品質のステンレススチールと傷付きにくいコーティングによる丈夫で優れた耐久性
    • 分解して細部まで洗浄可能
    • 洗浄消毒器及びオートクレーブ対応

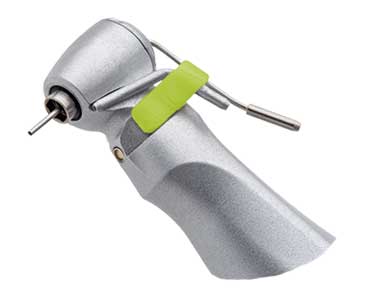

    最適なエルゴノミクスによる疲れにくい作業

    疲れにくい作業

    //a.storyblok.com/f/45617/6e9e32e652/ws-75-l-g_ergonomic-design_overlay.jpg
    エルゴノミックデザインにより、全てのアプリケーションに完璧に融合し、疲労を軽減します。

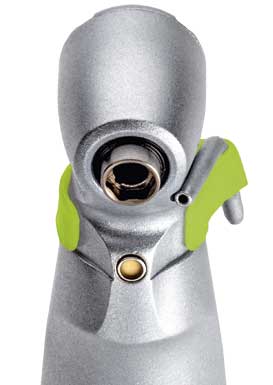

    mini LED+による最適な光源

    最適な照明

    //a.storyblok.com/f/45617/9366b7458c/ws-56-l-g_perfect-light_overlay.jpg
    通常のLEDの半分の大きさのため、mini LED+はバーに非常に近い部分に組み込むことができ、最適な照明を提供します。

    当社のLEDは昼白光で優れた照明を提供します。これにより、モーターのライト有無に関係なく、治療エリアを昼光品質で照明できます。

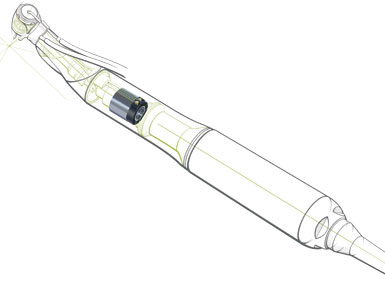

    独立した電源

    独立した電源

    //a.storyblok.com/f/45617/30bbb71bd3/ws-75ledg-with-generator_overlay.jpg
    ハンドピースを回転させると、すぐにジェネレーターが作動します。使用するモーターの種類に関係なく、mini LED+に必要な電力が自発的に発生します。

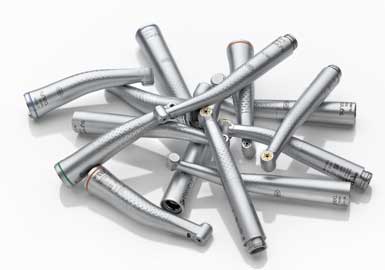

    傷付きにくい表面

    傷付きにくい表面

    //a.storyblok.com/f/45617/063d58e65e/handpiece-mixup_overlay.jpg
    コントラアングルハンドピースは、独自のコーティングにより傷から保護されます。これにより、洗浄が容易になり、製品価値が維持されます。

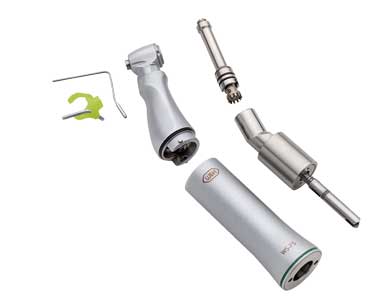

    工具なしで分解可能

    十分な洗浄 - 工具なしで分解可能

    //a.storyblok.com/f/45617/5bbdf0ba26/ws-75_dismantled_overlay.jpg
    サージカルコントラアングルハンドピースは、十分に洗浄を実施していただけるように、工具なしで簡単かつ迅速に分解することができ、再び組み立てることができます。

    部品を個別に洗浄することで、最も効果的な結果が得られます。

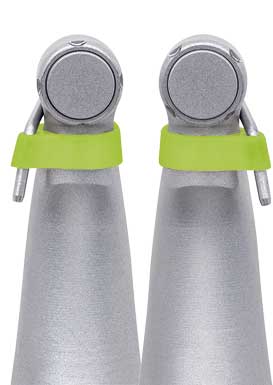

    調整可能な冷却

    調整可能な冷却

    //a.storyblok.com/f/45617/9f68d2ae58/ws-56-l-g_flexible-cooling_overlay.jpg
    左右どちらのスプレークリップでも使用できます。これにより、冷却を個々の要件に適合させることができます。

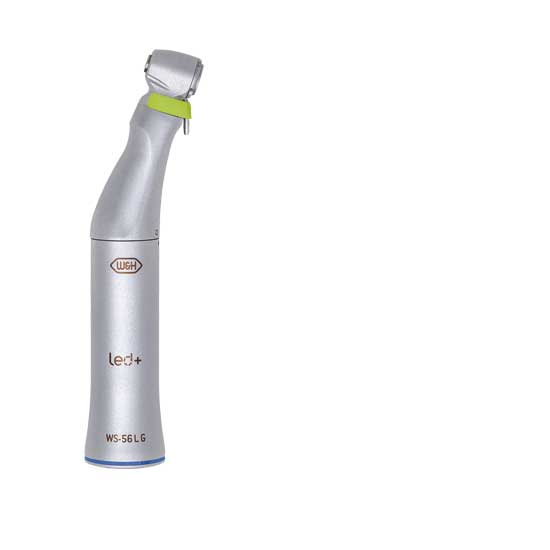

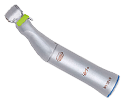

    サージカルコントラアングルハンドピース WS-56 L G

    WS-56 L G

    プッシュボタン、mini LED+、ジェネレーター搭載、サージカルコントラアングルハンドピース
    カップリングシステム：ISO 3964 (DIN 13940)

    WS-56 L G
    REF 30039000

    1：1、分解可能、シングルスプレー、コントラアングルシャンクØ2.35 mm付きサージカルバー及びカッター用、最大回転数40,000 min-1

    適応例

    例：上顎と下顎骨の骨切り術、
    歯胚除去、腐骨摘出術

    価格リクエスト

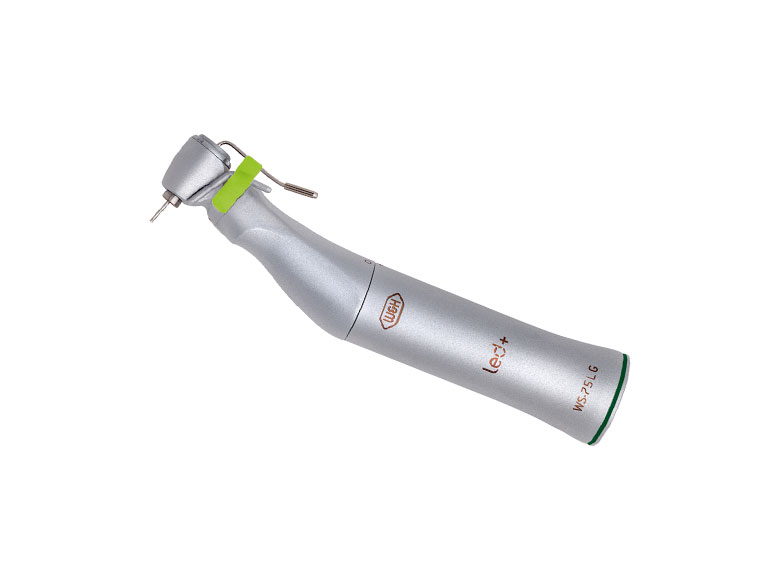

    サージカルコントラアングルハンドピース WS-75 L G

    WS-75 L G

    プッシュボタン、mini LED+、ジェネレーター搭載、サージカルコントラアングルハンドピース
    カップリングシステム：ISO 3964 (DIN 13940)

    WS-75 L G
    REF 30032000

    20：1、分解可能、シングルスプレー、
    ヘキサゴンチャックシステム付き、コントラアングルシャンクØ2.35 mm付きサージカルバー及びカッター用、（シャンク硬さ＞50 HRC、＞520 HV）、
    Kirschner/Meyerバー内部冷却システム、最大回転数40,000 min-1

    適応例

    例：移植、骨切り術

    価格リクエスト

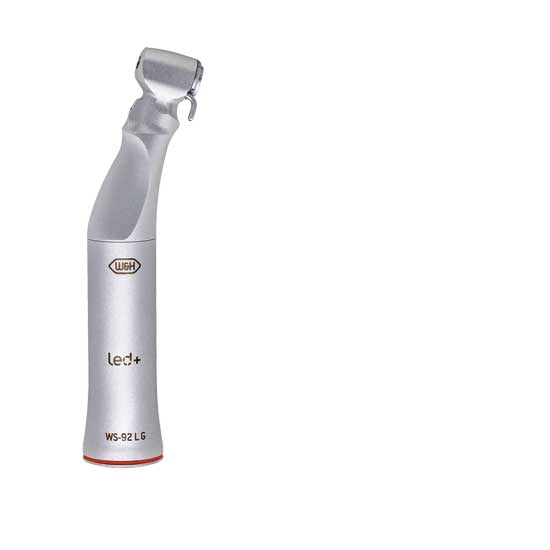

    サージカルコントラアングルハンドピース WS-92 L G

    WS-92 L G

    プッシュボタン、mini LED+、ジェネレーター搭載、サージカルコントラアングルハンドピース
    カップリングシステム：ISO 3964 (DIN 13940)

    WS-92 L G
    REF 30042000

    1：2.7、分解可能、トリプルスプレー、FGシャンクØ1.6 mm付きサージカルバー及びカッター用、最大回転数40,000 min-1

    適応例

    例：ヘミセクション、親知らずの抜歯

    価格リクエスト

    45°ヘッドサージカルコントラアングル
    ハンドピース

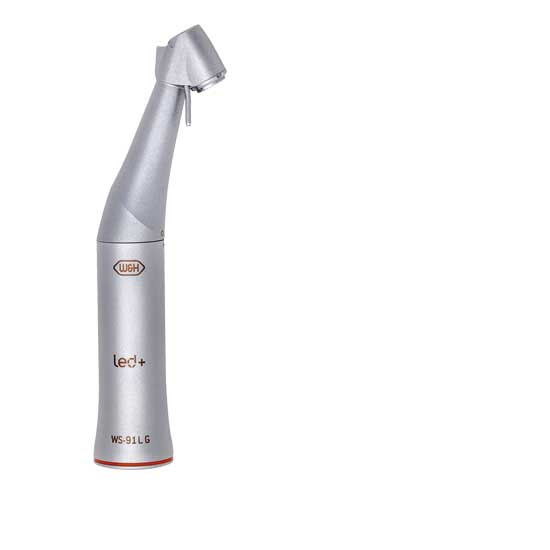

    サージカルコントラアングルハンドピース WS-91 L G

    複雑な治療に最適

    45°ヘッドのコントラアングルハンドピースは、ストレートとコントラアングルのの利点を組み合わせた初めての製品です。

    これは、親知らずの外科的抜歯、正確な歯の分離と歯根端切除に特に有効です。

    モーター回転数により異なりますが、1：2.7のギア比により、バー回転数は最高135,000 rpmを実現することができます。

    メリット一覧

    • 45°のヘッドによる大幅に向上した治療部位の視認性
    • ストレートとコントラアングルの利点の組み合せ
    • 上顎大臼歯と下顎大臼歯への一層簡単なアクセス
    • 3xスプレー(トリプルスプレー)は、ハンドピースと治療部位の十分な冷却を保証します。

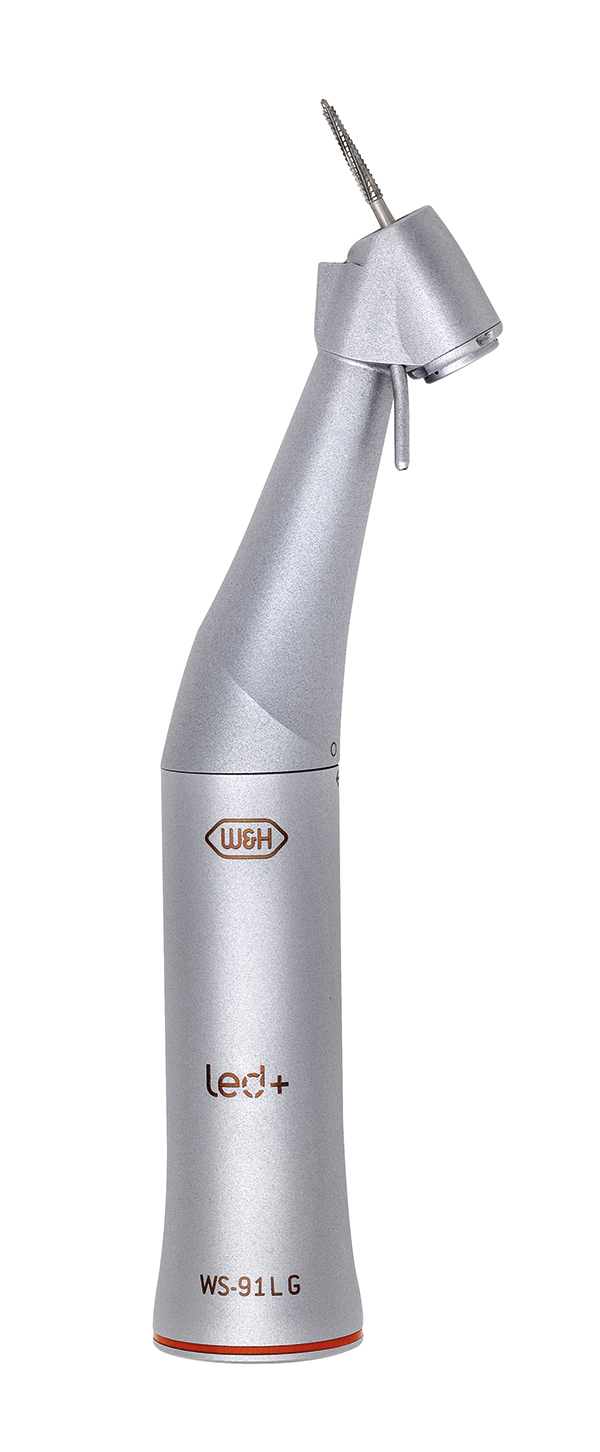

    サージカルコントラアングルハンドピース WS-91 L G

    WS-91 L G

    45°ヘッド、プッシュボタン、mini LED+、ジェネレーターカップリングシステム搭載、サージカルコントラアングルハンドピース：ISO 3964 (DIN 13940)

    WS-91 L G
    REF 30048000

    1：2.7、分解可能、mini LED+搭載、
    トリプルスプレー、サージカルバー及びカッター用
    FGシャンクØ1.6 mm、
    最大回転数40,000 min-1

    適応例

    例：ヘミセクション、親知らずの抜歯

    価格リクエスト

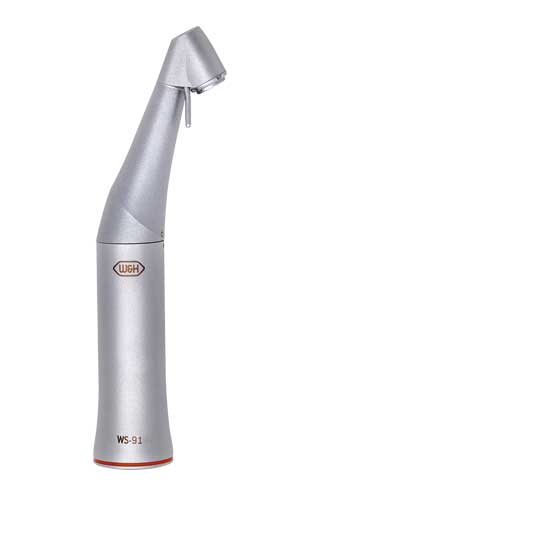

    サージカルコントラアングルハンドピース WS-91

    WS-91

    サージカルコントラアングルハンドピース
    45°ヘッド及びプッシュボタン付き
    カップリングシステム：ISO 3964 (DIN 13940)

    WS-91
    REF 30047000

    1：2.7、分解可能、ライト無し、トリプルスプレー、FGシャンクØ1.6 mmサージカルバー及びカッター用、最大回転数50,000 min-1

    適応例

    例：ヘミセクション、親知らずの抜歯

    価格リクエスト

    ライト無しサージカルコントラアングルハンドピース

    サージカルコントラアングルハンドピース WS-75

    最良の治療を提供

    細部へのこだわり、高い操作安全性とステンレススチール構造の結果として設計されたW&Hシリーズのサージカルコントラアングルハンドピースは、最良の手術結果を得るために必要な高水準を満たすものです。

    特徴一覧

    • 高品質のステンレススチールと傷付きにくいコーティングによる丈夫で優れた耐久性（WI-75 E/KMを除く）
    • 最適なエルゴノミクスによる疲れにくい作業
    • 分解して細部まで洗浄可能（WI-75 E/KMを除く）
    • 洗浄消毒器及びオートクレーブ対応

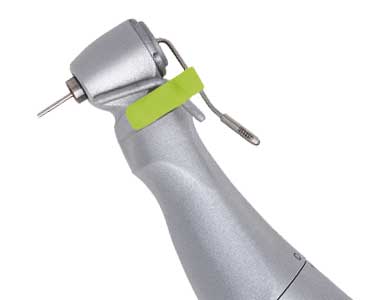

    最適なエルゴノミクスによる疲れにくい作業

    疲れにくい作業

    //a.storyblok.com/f/45617/08deed4386/ws-75_ergonomic-design_overlay.jpg
    エルゴノミックデザインにより、全てのアプリケーションに完璧に融合し、疲労を軽減します。
    傷付きにくい表面

    傷付きにくい表面

    //a.storyblok.com/f/45617/063d58e65e/handpiece-mixup_overlay.jpg
    コントラアングルハンドピースは、独自のコーティングにより傷から保護されます。これにより、洗浄が容易になり、製品価値が維持されます。
    ツールを使わずに分解可能

    十分な洗浄 - 工具なしで分解可能

    //a.storyblok.com/f/45617/5bbdf0ba26/ws-75_dismantled_overlay.jpg
    サージカルコントラアングルハンドピースは、十分な洗浄を実施していただけるように、工具なしで簡単かつ迅速に分解することができ、再び組み立てることができます。

    部品を個別に洗浄することで、最も効果的な結果が得られます。
    調整可能な冷却

    調整可能な冷却

    //a.storyblok.com/f/45617/9f68d2ae58/ws-56-l-g_flexible-cooling_overlay.jpg
    左右どちらのスプレークリップでも使用できます。これにより、冷却を個々の要件に適合させることが可能です。

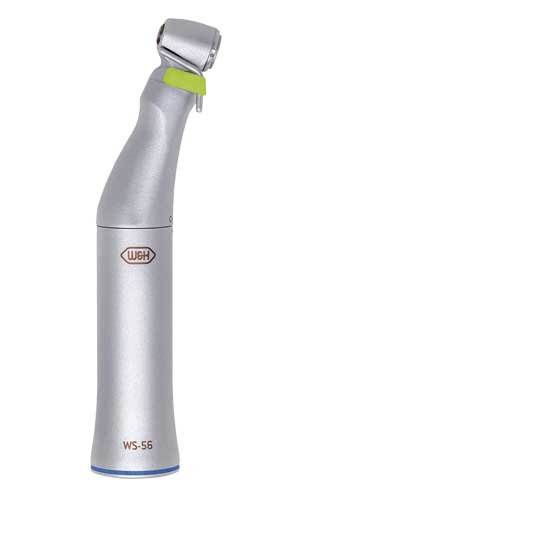

    サージカルコントラアングルハンドピース WS-56

    WS-56

    プッシュボタン付きサージカルコントラアングルハンドピース
    カップリングシステム：ISO 3964 (DIN 13940)

    WS-56
    REF 30038000

    1：1、分解可能、シングルスプレー、コントラアングルシャンクØ2.35 mmサージカルバー及びカッター用、最大回転数50,000 min-1

    適応例

    例：上顎と下顎骨の骨切り術、
    歯胚除去、腐骨摘出術

    価格リクエスト

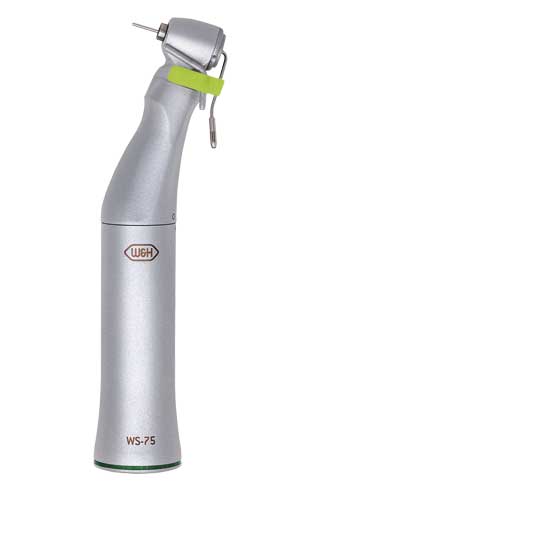

    サージカルコントラアングルハンドピース WS-75

    WS-75

    サージカルコントラアングルハンドピース
    プッシュボタン付き
    カップリングシステム：ISO 3964 (DIN 13940)

    WS-75
    REF 30065000

    20：1、分解可能、シングルスプレー、
    ヘキサゴンチャックシステム付き、コントラアングルシャンクØ2.35 mmサージカルバー及びカッター用、
    （シャンク硬さ＞50 HRC、＞520 HV）、
    Kirschner/Meyerバー内部冷却システム、
    最大回転数50,000 min-1

    適応例

    例：移植、骨切り術

    価格リクエスト

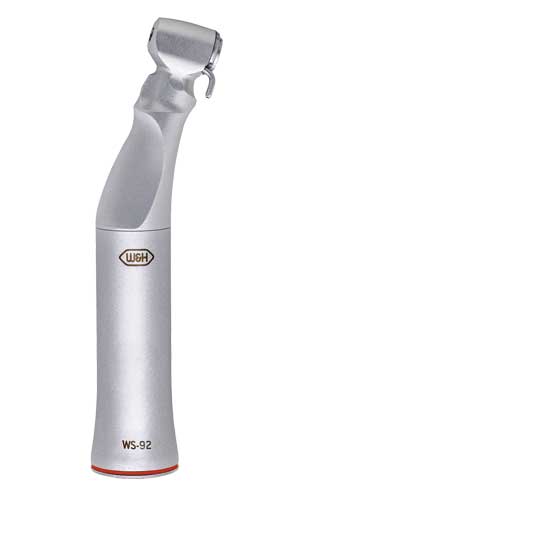

    サージカルコントラアングルハンドピース WS-92

    WS-92

    プッシュボタン付きサージカルコントラアングルハンドピース
    カップリングシステム：ISO 3964 (DIN 13940)

    WS-92
    REF 30041000

    1：2.7、分解可能、トリプルスプレー、FGシャンクØ1.6 mmサージカルバー及びカッター用、最大回転数50,000 min-1

    適応例

    例：ヘミセクション、親知らずの抜歯

    価格リクエスト

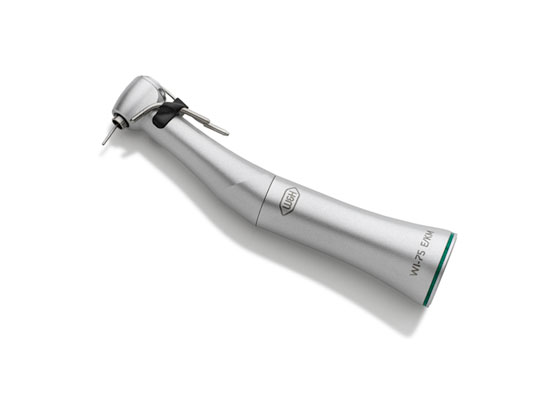

    インプラントコントラアングルハンドピース WI-75 E/KM

    WI-75 E/KM

    プッシュボタン付きサージカルコントラアングルハンドピース
    カップリングシステム：ISO 3964 (DIN 13940)

    WI-75 E/KM
    REF 10207550

    20：1、分解不可、シングルスプレー、
    ヘキサゴンチャックシステム付き、コントラアングルシャンクØ2.35 mmサージカルバー及びカッター用、（シャンク硬さ＞50 HRC、＞520 HV）、
    Kirschner/Meyerバー内部冷却システム、最大回転数50,000 min-1

    適応例

    例：移植、骨切り術

    価格リクエスト

    Download Area

    FAQ

    more

    取扱説明書

    サージカルコントラアングル
    Implantmed SI-10xxに適合するハンドピース
    サージカルコントラアングル
    ジェネレーター搭載、ハンドピース
    インプラントコントラアングル
    ハンドピースWI-75 E/KM

    Find all languages of the Update Hygiene and Maintenance (EN ISO 17664:2017) in the Download Centre.

    Videos & Tutorials

    マルチメディアコンテンツ（ビデオ、マップなど）のシームレスでインタラクティブなオンラインエクスペリエンスのために、マーケティング目的で必要なCookie（YouTube、MovingImage-これらのCookieの詳細情報はインプリント/データ保護にあります）の保存を受け入れてください。

    受け入れる

    Downloads

  • mini LED+搭載 W&Hモーター用
    サージカルコントラアングルハンドピース

    機種： WS-75 L WS-56 L WS-91 L WS-92 L
    ギア比： 20:1 1:1 1:2.7 1:2.7
    カップリングシステム： W&H EM-19 LC / EM-19
    照明システム： mini LED+
    外部スプレー： シングル トリプル
    バー内部冷却システム： Kirschner/Meyer – – –
    チャックシステム： プッシュボタンチャック
    回転器具： サージカルバー及びカッター
    コントラアングルシャフトØ2.35 mm     		サージカルバー及びカッター
    FGシャンクØ1.6 mm
    最大回転数： 50,000 min -1
    分解可能： 分解可能

    mini LED+、ジェネレーター搭載
    サージカルコントラアングルハンドピース

    機種： WS-75 L G WS-56 L G WS-91 L G WS-92 L G
    ギア比： 20:1 1:1 1:2.7 1:2.7
    カップリングシステム： ISO 3964
    照明システム： mini LED+
    電源： 独立したジェネレーターにより
    光質： 昼光
    外部スプレー： シングル トリプル
    バー内部冷却システム： Kirschner/Meyer – – –
    チャックシステム： プッシュボタンチャック
    回転器具： サージカルバー及びカッター
    コントラアングルシャンクØ2.35mm     		サージカルバー及びカッター
    FGシャンクØ1.6 mm
    最大回転数： 40,000 min -1
    分解可能： 分解可能

    ライト無しサージカルコントラアングルハンドピース

    機種： WS-75
    (WI-75 E/KM*)     		WS-56 WS-91 WS-92
    ギア比： 20:1 1:1 1:2.7 1:2.7
    カップリングシステム： ISO 3964
    外部スプレー： シングル トリプル
    バー内部冷却システム： Kirschner/Meyer – – –
    チャックシステム： プッシュボタンチャック
    回転器具： サージカルバー及びカッター
    コントラアングルシャンクØ2.35mm     		サージカルバー及びカッター
    FGシャンクØ1.6 mm
    最大回転数： 50,000 min -1
    分解可能： 分解可能

    * WI-75 E/KM: は分解不可
