Contra-ángulos quirúrgicos

Para más elevadas exigencias quirúrgicas

Las intervenciones quirúrgicas representan un gran desafío. Éstas se llevan a cabo con un gran número de instrumentos. Contra-ángulos de W&H con su acero fino de gran calidad y su revestimiento resistente a los arañazos los hacen especialmente robustos y duraderos.

Cirugía oral & Implantología

Cirugía oral & Implantología

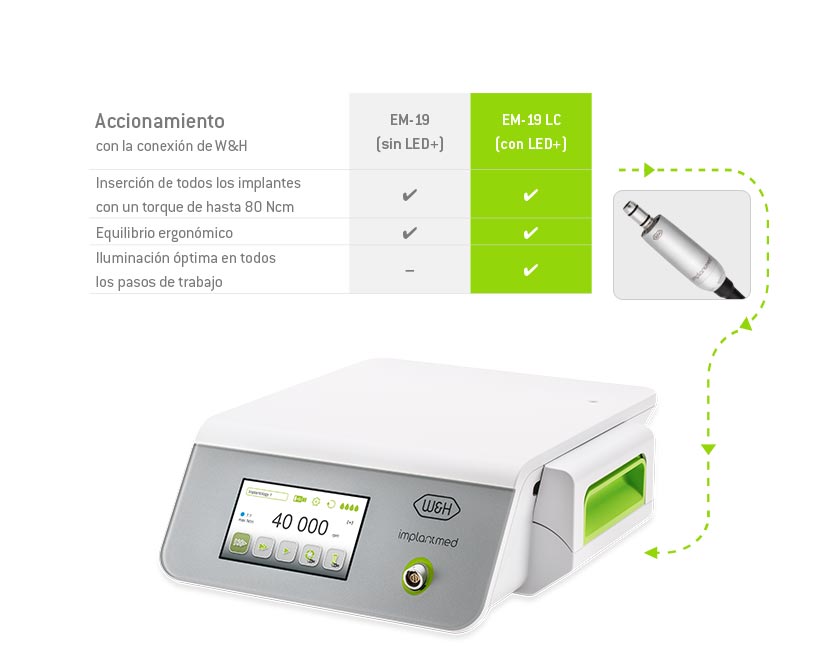

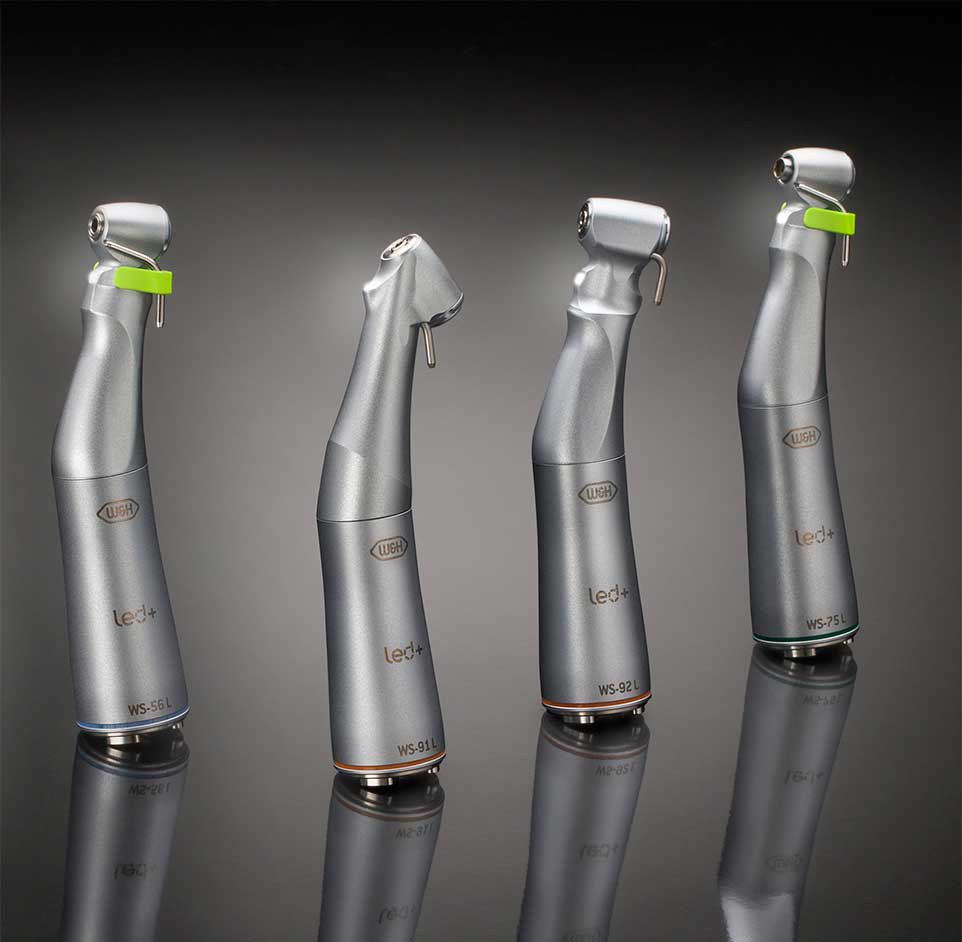

Vista general del sistema

  • Los nuevos contra-ángulos quirúrgicos con Mini LED+ y conexión de W&H

    Trabajo flexible y sin fatiga

    Refrigeración y iluminación óptimas del lugar de tratamiento.
    El acero inoxidable de alta calidad, junto al revestimiento que protege contra arañazos,
    refuerza considerablemente los contra-ángulos quirúrgicos y,
    en consecuencia, también alarga su vida útil.

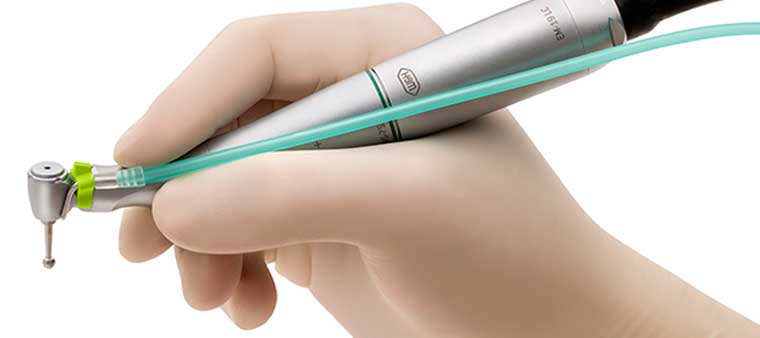

    Trabajo sin fatiga

    Trabajo sin fatiga

    La combinación con el micromotor eléctrico ultracorto EM-19 garantiza un trabajo sin fatiga durante más tiempo.

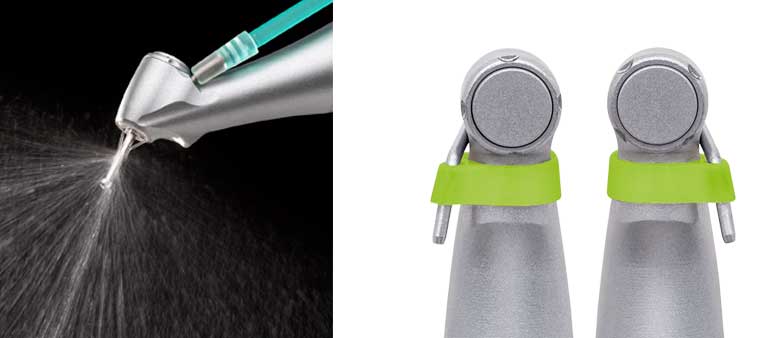

    Refrigeración óptima y iluminación perfecta

    Refrigeración óptima y iluminación perfecta

    Iluminación perfecta
    Gracias a la reducción del LED a la mitad de su tamaño, el Mini LED+ puede ofreciendo una iluminación perfecta del lugar de tratamiento.

    Refrigeración óptimadu

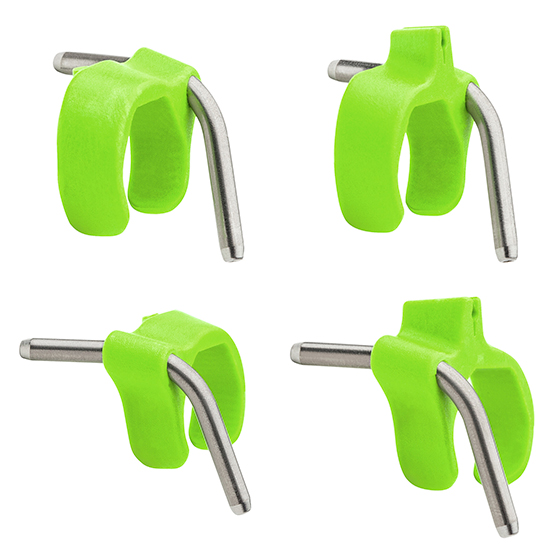

    Hay clips del tubo de spray disponibles tanto a izquierda como a derecha. De este modo, la refrigeración puede ajustarse de forma individualizada hacia ambos lados según las necesidades.

    Ventajas

    • Concebido para el equipo Implantmed SI-1023, SI-1015, SI-1010
    • Iluminación óptima en todos los pasos de trabajo
    • Trabajo sin esfuerzo gracias a su equilibrio ergonómico
    • Robustos y duraderos gracias a su acero fino de gran calidad y a su revestimiento resistente a arañazos
    • Desarrollado para el motor eléctrico EM-19 LC de W&H
    • Trabajo con calidad de luz diurnal
    • Desmontables para una limpieza profunda
    • Termodesinfectables y esterilizables

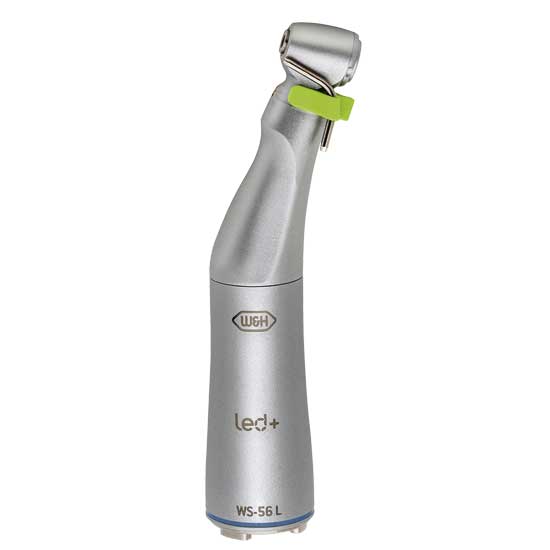

    WS-56 L

    Contra-ángulo quirúrgico
    con botón de presión y Mini LED+
    Sistema de acoplamiento: W&H EM-19 LC / EM-19
    Revoluciones máximas: 50.000 min-1

    WS-56 L
    REF 30040000

    1:1, desmontable, spray simple, para fresas quirúrgicas con sistema de
    sujeción para contra-ángulos de Ø 2,35 mm


    Aplicación

    osteotomías, secuestrectomías,
    germectomías, hemisección

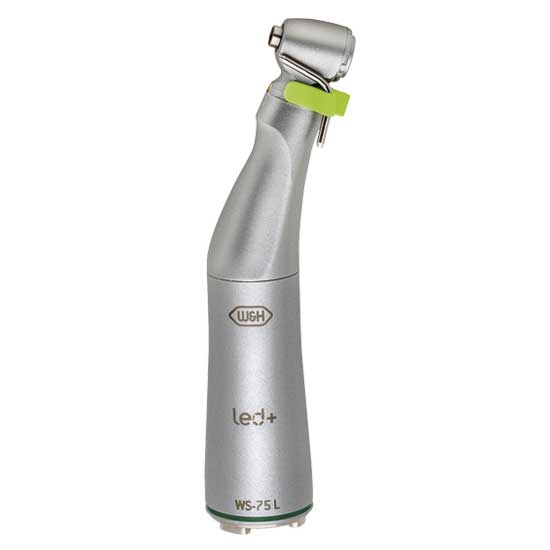

    WS-75 L

    Contra-ángulo quirúrgico con sistema de sujeción Hexagon, botón de presión y Mini LED+
    Sistema de acoplamiento: W&H EM-19 LC / EM-19
    Revoluciones máximas: 50.000 min-1

    WS-75 L
    REF 30033000

    20:1, desmontable, spray simple,
    para fresas quirúrgicas con sistema de
    sujeción para contra-ángulos de Ø 2,35 mm (dureza de >50 HRC, >520 HV),
    sistema de refrigeración interna Kirschner/Meyer

    Aplicación

    especialmente para la preparación del lecho del implante y para la inserción del mismo

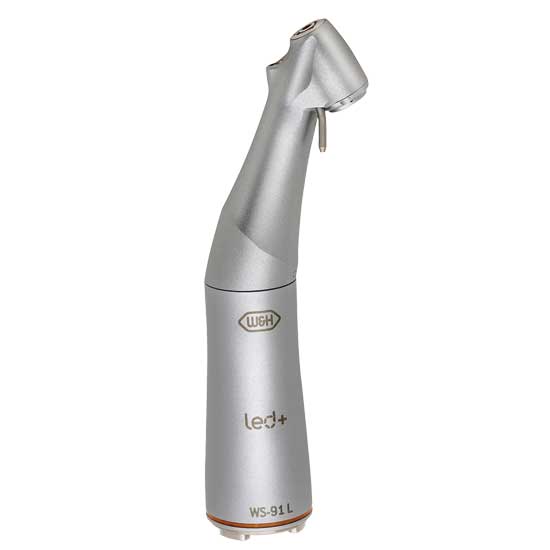

    WS-91 L

    Contra-ángulo quirúrgico con cabezal de 45°, botón de presión y Mini LED+
    Sistema de acoplamiento: W&H EM-19 LC / EM-19
    Revoluciones máximas: 50.000 min-1

    WS-91 L
    REF 30049000

    1:2,7, desmontable, spray triple, para fresas quirúrgicas con sistema de
    sujeción FG de Ø 1,6 mm

    Aplicación

    específicamente para un mejor acceso en las áreas premolares y molares

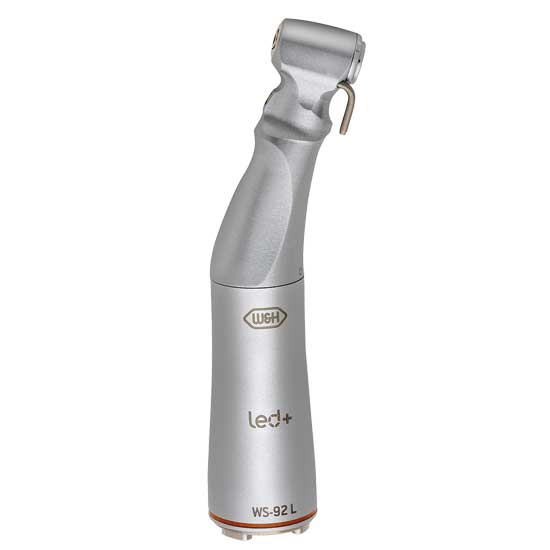

    WS-92 L

    Contra-ángulo quirúrgico
    con botón de presión y Mini LED+
    Sistema de acoplamiento: W&H EM-19 LC / EM-19
    Revoluciones máximas: 50.000 min-1

    WS-92 L
    REF 30043000

    1:2,7, desmontable, spray triple, para fresas quirúrgicas con sistema de
    sujeción FG de Ø 1,6 mm

    Aplicación

    específicamente para un mejor acceso en las áreas premolares y molares





    Contra-ángulos quirúrgicos con Mini LED+ y generador

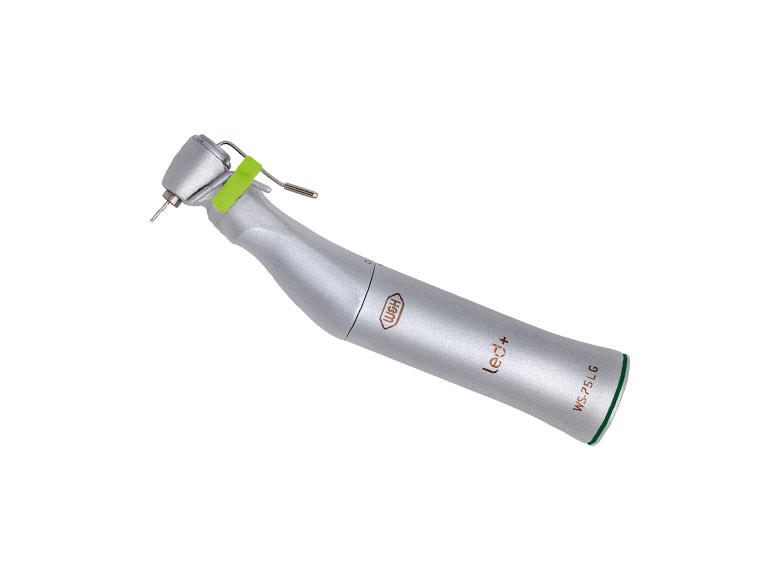

    Contra-ángulo quirúrgico WS-75 L G

    Trabajo con calidad de luz diurna

    Como líder indiscutible en tecnología LED, W&H ha desarrollado unos contra-ángulos quirúrgicos con Mini LED+, que ofrecen unas excelentes condiciones de luz, contraste y visión natural.

    Ventajas

    • Reproducción natural de las tonalidades rojas
    • Suministro de luz independiente por medio de su generador integrado
    • Mayor vida útil que las lámparas de luz halógena convencionales
    • Trabajo sin esfuerzo gracias a su óptima ergonomía
    • Duraderos y robustos por su acero fino de gran calidad y a su revestimiento resistente a arañazos
    • Desmontables para una limpieza profunda
    • Termodesinfectables y esterilizables

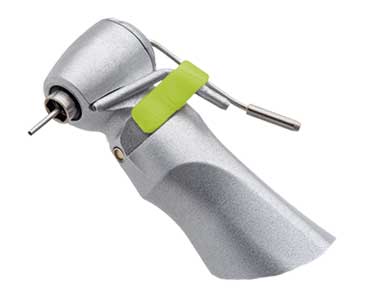

    Trabajo sin esfuerzo gracias a su óptima ergonomía

    Trabajo sin cansancio

    La nueva forma ergonómica está perfectamente adaptada para todas las posibilidades de utilización y por eso previene la fatiga.

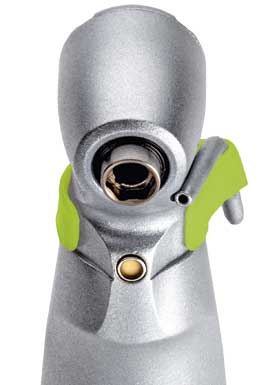

    Luz perfecta mediante Mini LED+

    Iluminación perfecta

    Al reducir a la mitad el tamaño de un LED normal, el Mini LED+ puede integrarse muy cerca de la punta y ofrece una iluminación perfecta.

    Con su luz blanca neutra, nuestros LED resultan ser unas fantásticas fuentes de luz. Dispondrá así de una calidad de luz diurna en la zona de tratamiento, tanto para motores con y sin luz

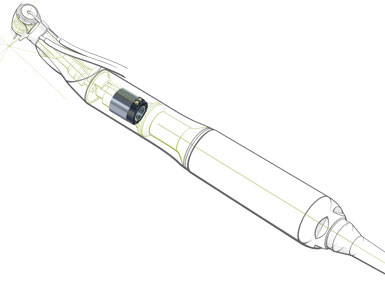

    Suministro de corriente independiente

    Suministro de corriente independiente

    El suministro de corriente es independiente, ya que en el momento en que se pone en funcionamiento el contra-ángulo, el generador comienza a girar, produciendo la corriente suficiente para el Mini LED+. Independientemente de si el motor dispone o no de luz.

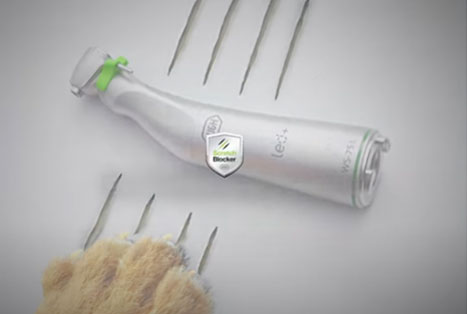

    Superficie resistente a los arañazos

    Superficie resistente a los arañazos

    Gracias a este revestimiento único, el contra-ángulo queda protegido de los arañazos. Lo que mantiene el contra-ángulo como nuevos mucho más tiempo, además de facilitar su limpieza.

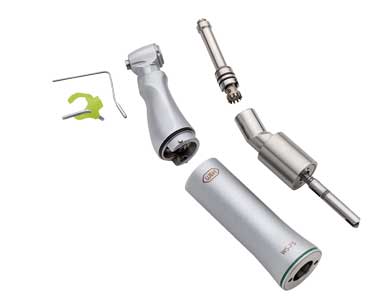

    Desmontables sin herramientas

    Limpieza perfecta – Desmontables sin herramientas

    Para una limpieza especialmente profunda, los instrumentos se pueden montar y desmontar fácil y rápidamente. Esto se realiza confortablemente, sin la necesidad de herramientas.

    La limpieza interna e individualizada de sus componentes facilita en modo considerable un cuidado óptimo.

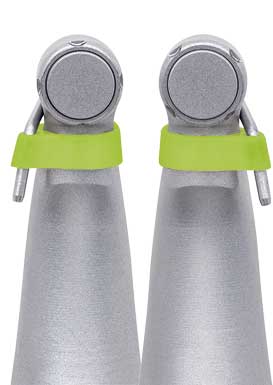

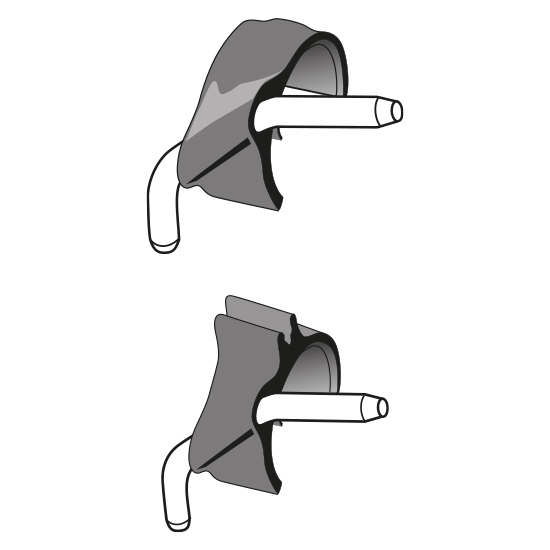

    Refrigeración variable

    Refrigeración variable

    Hay clips del tubo de spray disponibles tanto a izquierda como a derecha.

    De este modo, la refrigeración puede ajustarse por primera vez de forma individualizada hacia ambos lados según las necesidades.

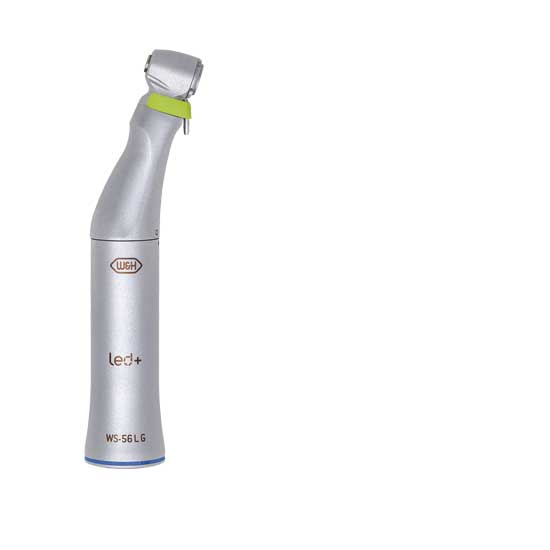

    WS-56 L G

    Contra-ángulo quirúrgico
    con botón de presión, Mini LED+ y generador
    Sistema de acoplamiento: ISO 3964 (DIN 13.940)

    WS-56 L G
    REF 30039000

    1:1, desmontable, spray simple,
    para fresas quirúrgicas con sistema de
    sujeción para contra-ángulos de Ø 2,35 mm, revoluciones máximas 40.000 min-1



    Aplicaciones

    p.ej.: osteotomías en maxilar superior e inferior, germectomías, secuestrectomías


    WS-75 L G

    Contra-ángulo quirúrgico
    con botón de presión, Mini LED+ y generador
    Sistema de acoplamiento: ISO 3964 (DIN 13.940)

    WS-75 L G
    REF 30032000

    20:1, desmontable, spray simple,
    con sistema de sujeción Hexagon,
    para fresas quirúrgicas con sistema de
    sujeción para contra-ángulos de Ø 2,35 mm, (dureza de >50 HRC, >520 HV),
    sistema de refrigeración interna Kirschner/Meyer, revoluciones máximas 40.000 min-1

    Aplicaciones

    p.ej.: implantación, osteotomías

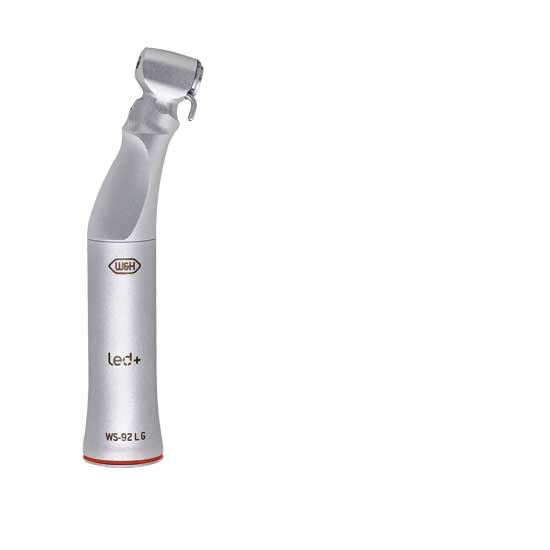

    WS-92 L G

    Contra-ángulo quirúrgico
    con botón de presión, Mini LED+ y generador Sistema de acoplamiento: ISO 3964 (DIN 13.940)

    WS-92 L G
    REF 30042000

    1:2,7, desmontable, spray triple,
    para fresas quirúrgicas con sistema de
    sujeción FG de Ø 1,6 mm,
    revoluciones máximas 40.000 min-1

    Aplicaciones

    p.ej.: hemisección, extracción de muelas del juicio





    Contra-ángulos quirúrgicos con cabezal de 45°

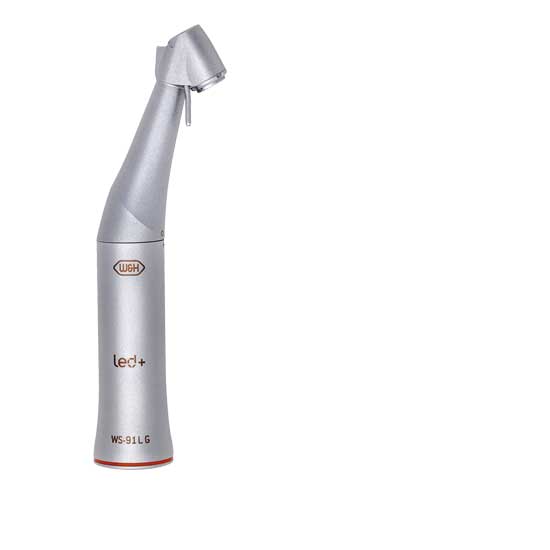

    Contra-ángulos quirúrgico WS-91 L G

    La ayuda perfecta en espacios reducidos

    Los contra-ángulos con cabezal de 45° combinan las ventajas de una pieza de mano con las de un contra-ángulo.

    Esto lo hace especialmente apropiado en el caso de extracciones quirúrgicas como las muela de juicio, la separación de dientes y las apicectomías.

    Al ser un multiplicador 1:2,7 se logran, dependiendo de la velocidad de accionamiento, torques de hasta 135.000 revoluciones por minuto en el instrumento rotatorio.

    Ventajas

    • Mejor visión de la zona de tratamiento mediante el ángulo de 45º
    • Combina las ventajas de una pieza de mano con las de un contra-ángulo
    • Facilita enormemente el acceso en los molares del maxilar superior e inferior
    • El spray triple se encarga además de ofrecer la suficiente refrigeración del instrumento rotatorio y del diente

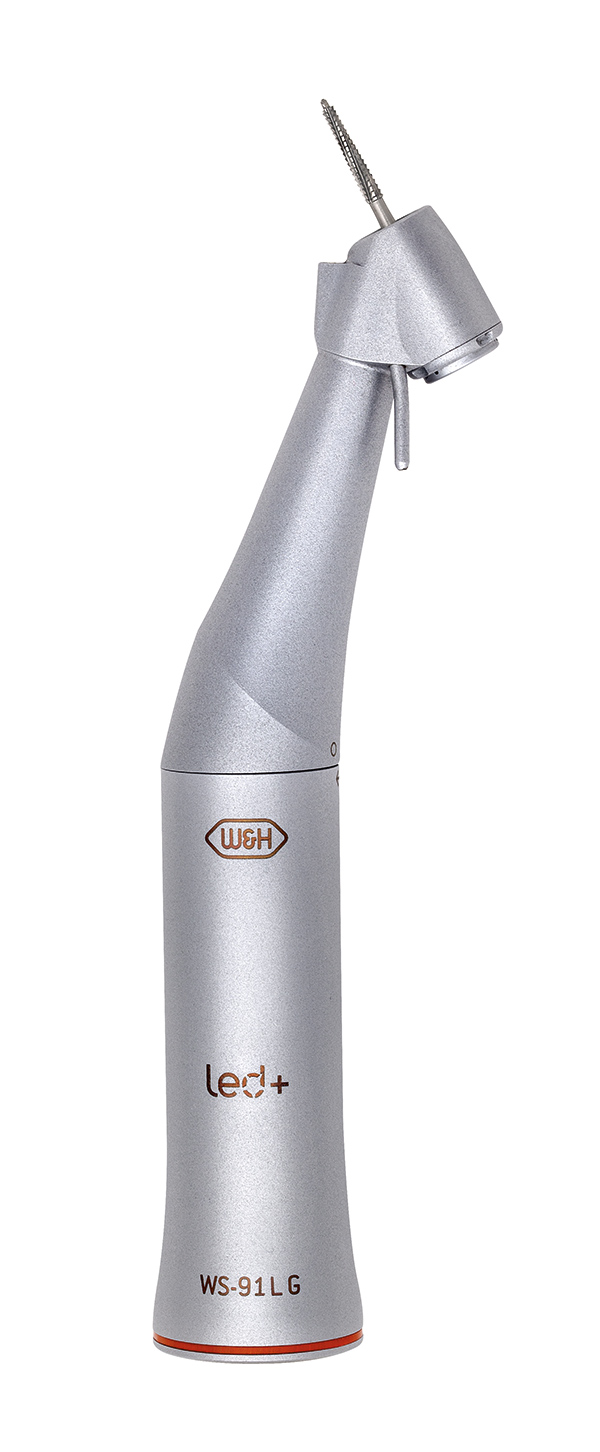

    WS-91 L G

    Contra-ángulo quirúrgico con cabezal de 45°, botón de presión, Mini LED+ y generador
    Sistema de acoplamiento: ISO 3964 (DIN 13.940)

    WS-91 L G
    REF 30048000

    1:2,7, desmontable, con Mini LED+,
    spray triple, para fresas quirúrgicas
    con sistema de sujeción FG de Ø 1,6 mm, revoluciones máximas 40.000 min-1

    Aplicaciones

    p.ej.: hemisección, extracción de muelas del juicio

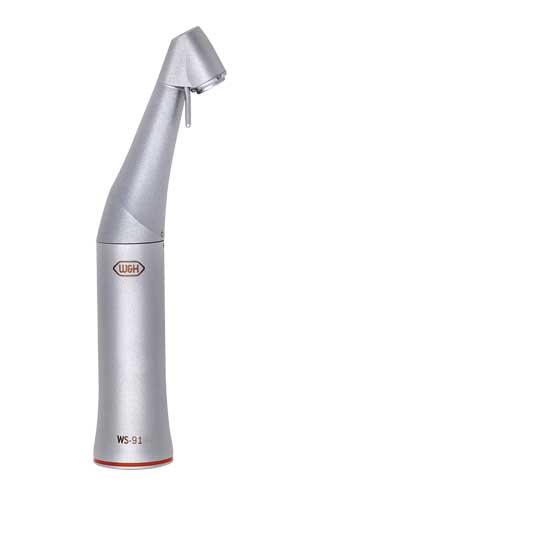

    WS-91

    Contra-ángulo quirúrgico con cabezal de 45° , con botón de presión
    Sistema de acoplamiento: ISO 3964 (DIN 13.940)

    WS-91
    REF 30047000

    1:2,7, desmontable, sin luz,
    spray triple, para fresas quirúrgicas
    con sistema de sujeción FG de Ø 1,6 mm,
    revoluciones máximas 50.000 min-1

    Aplicaciones

    p.ej.: hemisección, extracción de muelas del juicio





    Contra-ángulos quirúrgicos sin luz

    Contra-ángulo quirúrgico WS-75

    Para las más elevadas exigencias quirúrgicas

    Cumpliendo con el perfil de exigencias más elevado, los contra-ángulos conforman, gracias a sus detalles sofisticados, a su elevada seguridad de manejo y a su diseño en acero de alta calidad lo que permite lograr los mejores resultados en las intervenciones.

    Ventajas

    • Duraderos y robustos por su acero fino de gran calidad y a su revestimiento resistente a arañazos (excepto WI-75 E/KM)
    • Trabajo sin esfuerzo gracias a su óptima ergonomía
    • Desmontables para una limpieza profunda (excepto WI-75 E/KM)
    • Termodesinfectables y esterilizables

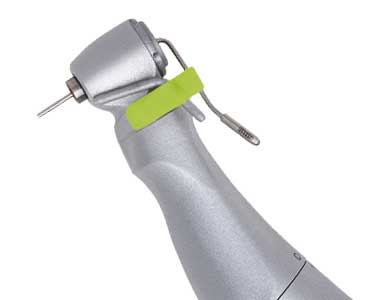

    Trabajo sin esfuerzo gracias a su óptima ergonomía

    Trabajo sin esfuerzo

    La nueva forma ergonómica está perfectamente adaptada para todas las posibilidades de utilización y por eso previene la fatiga.
    Superficie resistente a los arañazos

    Superficie resistente a los arañazos

    Gracias a este revestimiento único, el contra-ángulo queda protegido de los arañazos. Lo que mantiene el contra-ángulo como nuevos mucho más tiempo, además de facilitar su limpieza.
    Desmontables sin herramientas

    Limpieza perfecta – Desmontables sin herramientas

    Para una limpieza especialmente profunda, los instrumentos se pueden montar y desmontar fácil y rápidamente. Esto se realiza confortablemente, sin la necesidad de herramientas.

    La limpieza interna e individualizada de sus componentes facilita en modo considerable un cuidado óptimo.

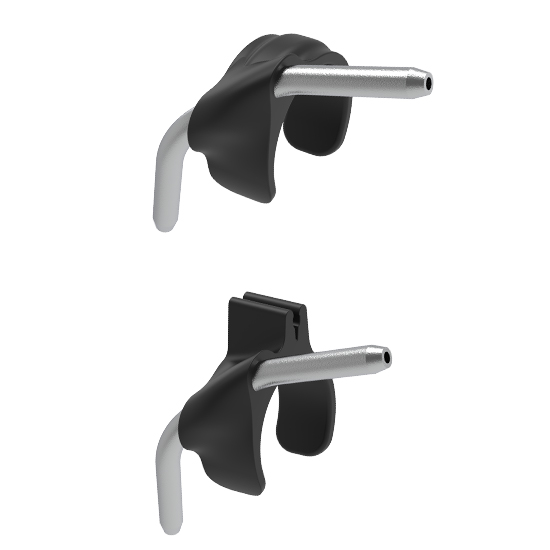

    Refrigeración variable

    Refrigeración variable

    Hay clips del tubo de spray disponibles tanto a izquierda como a derecha.

    De este modo, la refrigeración puede ajustarse por primera vez de forma individualizada hacia ambos lados según las necesidades.

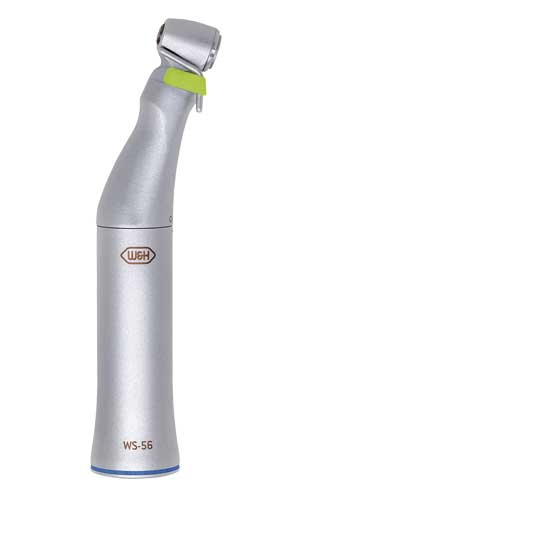

    WS-56

    Contra-ángulo quirúrgico
    con botón de presión
    Sistema de acoplamiento: ISO 3964 (DIN 13.940)

    WS-56
    REF 30038000

    1:1, desmontable, spray simple,
    para fresas quirúrgicas con sistema de
    sujeción para contra-ángulos de Ø 2,35 mm, revoluciones máximas 50.000 min-1



    Aplicaciones

    p.ej.: osteotomías en maxilar superior e inferior, germectomía, secuestrectomía

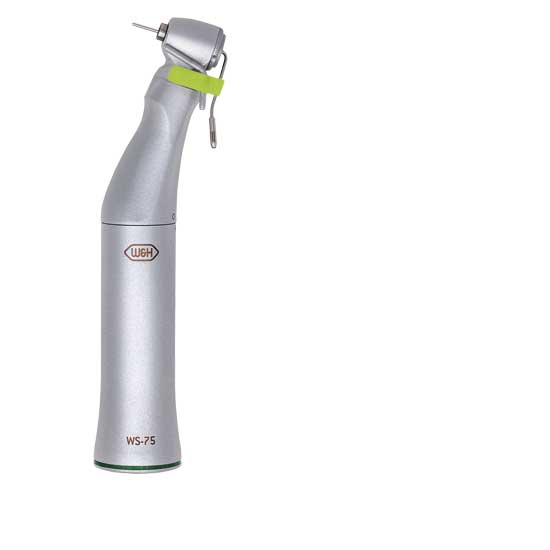

    WS-75

    Contra-ángulo quirúrgico
    con botón de presión
    Sistema de acoplamiento: ISO 3964 (DIN 13.940)

    WS-75
    REF 30065000

    20:1, desmontable, spray simple,
    con sistema de sujeción Hexagon,
    para fresas quirúrgicas con sistema de
    sujeción para contra-ángulos de Ø 2,35 mm,
    (dureza de >50 HRC, >520 HV),
    sistema de refrigeración interna Kirschner/Meyer,
    revoluciones máximas 50.000 min-1

    Aplicaciones

    p.ej.: implantación, osteotomias

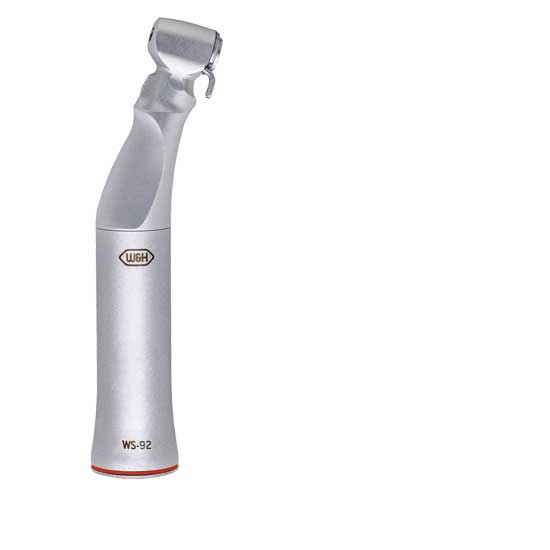

    WS-92

    Contra-ángulo quirúrgico
    con botón de presión
    Sistema de acoplamiento: ISO 3964 (DIN 13.940)

    WS-92
    REF 30041000

    1:2,7, desmontable, spray triple,
    para fresas quirúrgicas con sistema de
    sujeción FG de Ø 1,6 mm,
    revoluciones máximas 50.000 min-1



    Aplicaciones

    p.ej.: hemisección, extracción de muelas del juicio

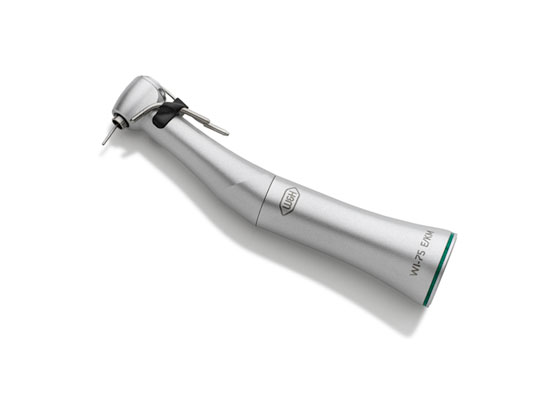

    WI-75 E/KM

    Contra-ángulo para implantología
    con botón de presión
    Sistema de acoplamiento: ISO 3964 (DIN 13.940)

    WI-75 E/KM
    REF 10207550

    20:1, no desmontable, spray simple,
    con sistema de sujeción Hexagon,
    para fresas quirúrgicas con sistema de
    sujeción para contra-ángulos de Ø 2,35 mm, (dureza de >50 HRC, >520 HV),
    sistema de refrigeración interna Kirschner/Meyer, revoluciones máximas 50.000 min-1

    Aplicaciones

    p.ej.: implantación, osteotomias



    Área de descargas

  • Contra-ángulos quirúrgicos con Mini LED+ y generador
    Modelo: WS-56 L G WS-75 L G WS-91 L G WS-92 L G
    Transmisión: 1:1 20:1 1:2,7 1:2,7
    Sistema de acoplamiento: ISO 3964 (DIN 13.940) ISO 3964 (DIN 13.940)
    Sistema de iluminación: Mini LED+ Mini LED+
    Suministro de luz: mediante generador independiente mediante generador independiente
    Tipo de luz: luz natural luz natural
    Spray externo: simple triple
    Sistema de refrigeración interna: Kirschner/Meyer
    Sistema de sujecion: bóton de presión bóton de presión
    Instrumentos rotatorios: para fresas quirúrgicas Ø 2,35 mm
    con sistema de sujeción para contra-ángulos
    para fresas quirúrgicas Ø 1,6 mm
    con sistema de sujeción FG
    Revolucíones máximas: 40.000 min -1 40.000 min -1
    Desmontable:

    Contra-ángulos quirúrgicos sin luz
    Modelo: WS-56 WS-75
    (WI-75 E/KM*)
    WS-91 WS-92
    Transmisión: 1:1 20:1 1:2,7 1:2,7
    Sistema de acoplamiento: ISO 3964 (DIN 13.940) ISO 3964 (DIN 13.940)
    Spray externo: simple triple
    Sistema de refrigeración interna: Kirschner/Meyer
    Sistema de sujecion: bóton de presión bóton de presión
    Instrumentos rotatorios: para fresas quirúrgicas Ø 2,35 mm
    con sistema de sujeción para contra-ángulos
    para fresas quirúrgicas Ø 1,6 mm
    con sistema de sujeción FG
    Revolucíones máximas: 50.000 min -1 50.000 min -1
    Desmontable:

    * WI-75 E/KM: como WS-75, no desmontable
