Chirurgische Winkelstücke

Für höchste chirurgische Anforderungen

Chirurgische Eingriffe stellen eine große Herausforderung dar. Sie sollen mit einer überschaubaren Anzahl an Instrumenten bewältigt werden können. W&H Winkelstücke aus hochwertigem Edelstahl mit einer kratzfesten Beschichtung sind besonders robust.

Oralchirurgie & Implantologie

Oralchirurgie & Implantologie

Systemübersicht

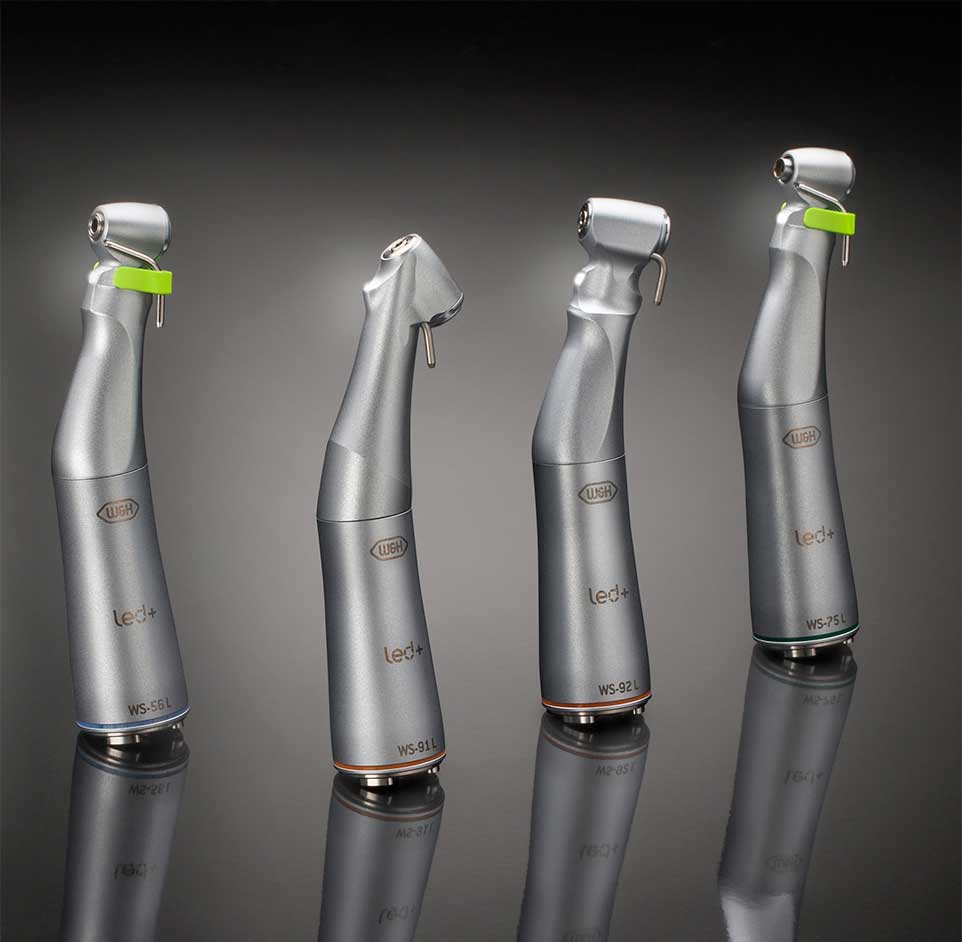

  • Die neuen chirurgischen Winkelstücke mit Mini-LED+ und W&H Anschluss

    Ermüdungsfreies und flexibles Arbeiten

    Optimale Kühlung und Ausleuchtung der Behandlungsstelle.
    Hochwertiger Edelstahl mit einer kratzfesten Beschichtung macht
    die Winkelstücke robust und besonders langlebig.

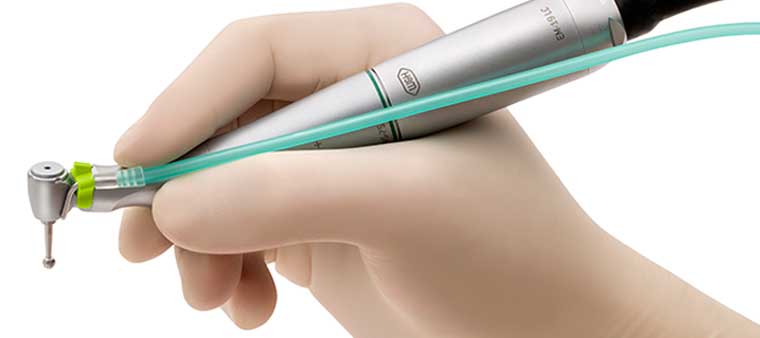

    Ermüdungsfreies Arbeiten

    Ermüdungsfreies Arbeiten

    //a.storyblok.com/f/45617/a0e8b290ef/ws-75-l_fatigue-free-operation.jpg
    Die Kombination mit dem ultrakurzen Elektromotor EM-19 sorgt für langes ermüdungsfreies Arbeiten.

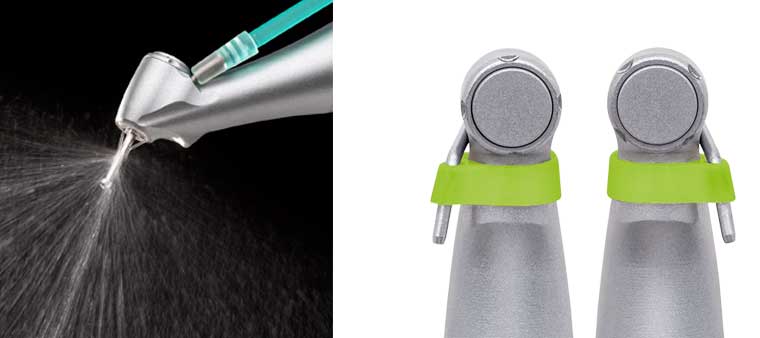

    Optimale Kühlung und Ausleuchtung

    Optimale Kühlung und Ausleuchtung

    //a.storyblok.com/f/45617/34f6ecad93/optimum-cooling-and-illumination_overlay.jpg
    Optimale Ausleuchtung Durch Halbierung der Größe einer normalen LED, bietet die Mini-LED+ eine optimale Ausleuchtung der Behandlungsstelle.

    Optimale Kühlung
    Es stehen Sprayclips für links und rechts zur Verfügung. Dadurch kann die Kühlung individuell an die jeweiligen Anforderungen angepasst werden.

    Ihre Vorteile auf einen Blick

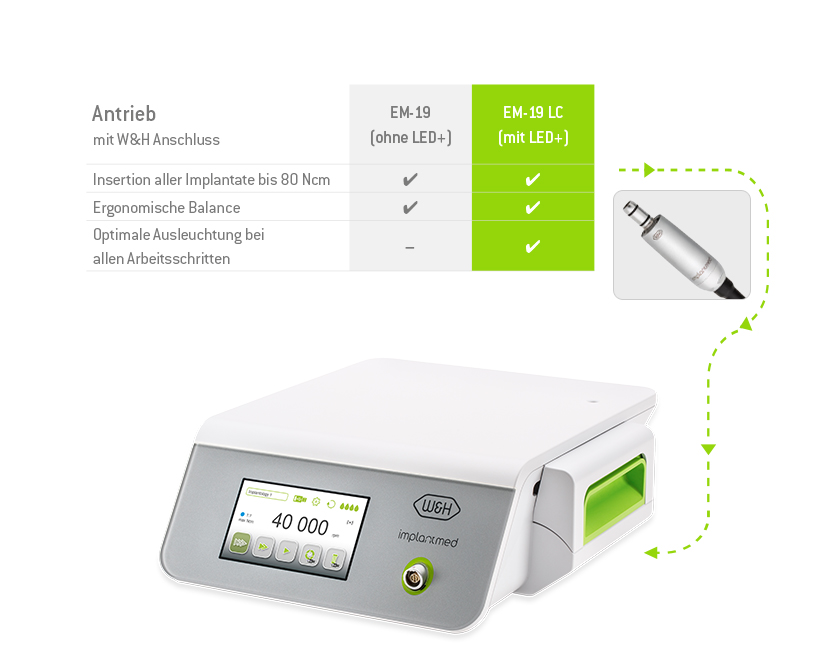

    • Abgestimmt auf Implantmed SI-1023
    • Optimale Ausleuchtung bei allen Arbeitsschritten
    • Ermüdungsfreies Arbeiten durch ergonomische Balance
    • Robust und langlebig durch hochwertigen Edelstahl mit kratzfester Beschichtung
    • Entwickelt für den W&H Elektromotor EM-19 LC
    • Arbeiten bei Tageslichtqualität
    • Zerlegbar für eine gründliche Reinigung
    • Thermodesinfizierbar und sterilisierbar

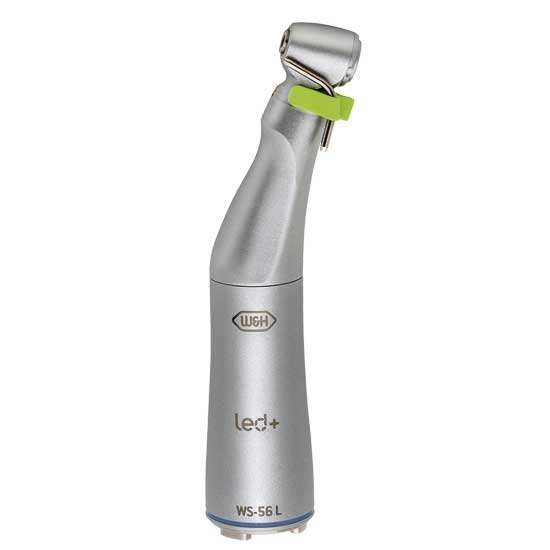

    WS-56 L

    Chirurgisches Winkelstück
    mit Druckknopfspannung und Mini-LED+
    Kupplungssystem: W&H EM-19 LC / EM-19
    Maximale Antriebsdrehzahl 50.000 min-1

    WS-56 L
    REF 30040000

    1:1, zerlegbar, 1-fach Spray,
    für chirurgische Bohrer und Fräser
    mit Winkelstückschaft Ø 2,35 mm

    Indikation

    Osteotomien, Sequestrotomien,
    Germektomien, Hemisektion

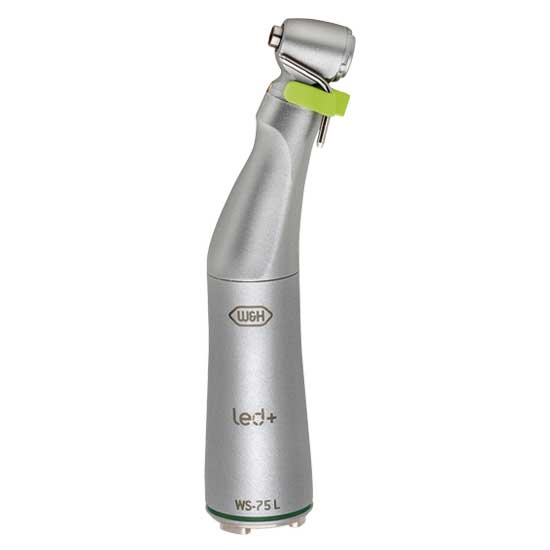

    WS-75 L

    Chirurgisches Winkelstück mit Hexagon-Spannsystem, Druckknopfspannung und Mini-LED+
    Kupplungssystem: W&H EM-19 LC / EM-19
    Maximale Antriebsdrehzahl 50.000 min-1

    WS-75 L
    REF 30033000

    20:1, zerlegbar, 1-fach Spray,
    für chirurgische Bohrer und Fräser
    mit Winkelstückschaft Ø 2,35 mm, (Schafthärte >50 HRC, >520 HV),
    Innenkühlsystem Kirschner/Meyer

    Indikation

    Speziell für die Implantatbettaufbereitung
    und Implantatinsertion

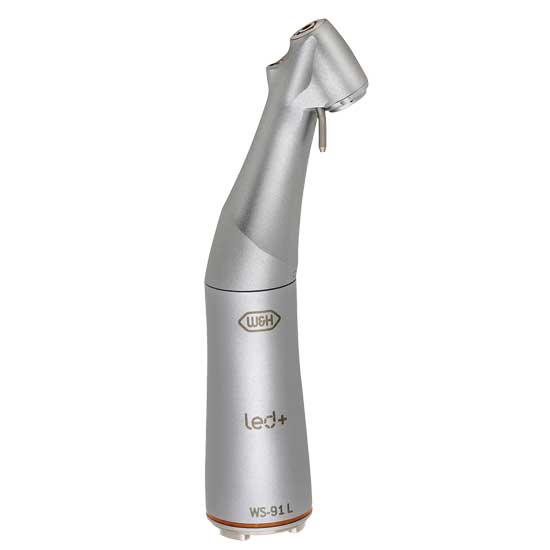

    WS-91 L

    Chirurgisches Winkelstück mit 45°-Kopf,
    Druckknopfspannung und Mini-LED+
    Kupplungssystem: W&H EM-19 LC / EM-19
    Maximale Antriebsdrehzahl 50.000 min-1

    WS-91 L
    REF 30049000

    1:2,7, zerlegbar, 3-fach Spray,
    für chirurgische Bohrer und Fräser
    mit FG-Schaft Ø 1,6 mm

    Indikation

    Speziell für den besseren Zugang im
    prämolaren und molaren Bereich

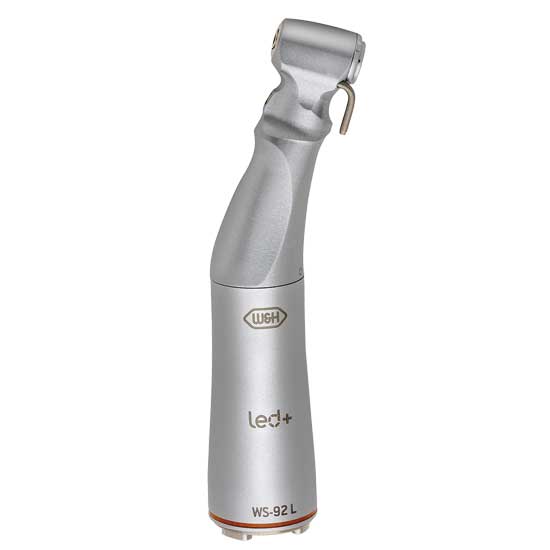

    WS-92 L

    Chirurgisches Winkelstück
    mit Druckknopfspannung und Mini-LED+
    Kupplungssystem: W&H EM-19 LC / EM-19
    Maximale Antriebsdrehzahl 50.000 min-1

    WS-92 L
    REF 30043000

    1:2,7, zerlegbar, 3-fach Spray,
    für chirurgische Bohrer und Fräser
    mit FG-Schaft Ø 1,6 mm

    Indikation

    Osteotomien, Sequestrotomien,
    Germektomien, Hemisektion


    Chirurgische Winkelstücke mit Mini-LED+ und Generator

    Chirurgisches Winkelstück WS-75 L G

    Arbeiten bei Tageslichtqualität

    Als unangefochtener Technologieführer im LED-Bereich hat W&H chirurgische Winkelstücke
    mit Mini-LED+ entwickelt, die für ausgezeichnete Lichtverhältnisse und ein kontrastreiches, natürliches Sehen sorgen.

    Ihre Vorteile auf einen Blick

    • Natürliche Wiedergabe von Rottönen
    • Unabhängige Stromversorgung durch eingebauten Generator
    • Ermüdungsfreies Arbeiten durch optimale Ergonomie
    • Langlebig und robust durch hochwertigen Edelstahl und kratzfester Beschichtung
    • Zerlegbar für eine gründliche Reinigung
    • Thermodesinfizierbar und sterilisierbar

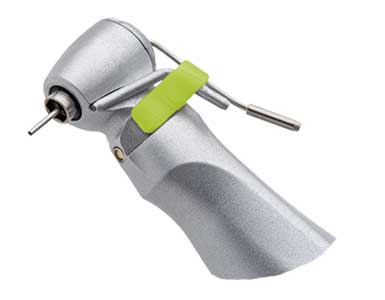

    Ermüdungsfreies Arbeiten durch optimale Ergonomie

    Ermüdungsfreies Arbeiten

    //a.storyblok.com/f/45617/6e9e32e652/ws-75-l-g_ergonomic-design_overlay.jpg
    Die ergonomische Form ist perfekt auf alle Einsatzmöglichkeiten abgestimmt und beugt Ermüdung vor.

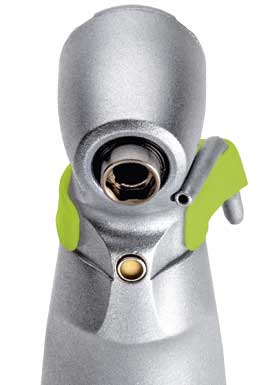

    Perfektes Licht durch Mini-LED+

    Optimale Ausleuchtung

    //a.storyblok.com/f/45617/9366b7458c/ws-56-l-g_perfect-light_overlay.jpg
    Dank Halbierung der Größe einer normalen LED, ist die Mini-LED+ sehr nah am Winkelstückkopf integriert und bietet eine optimale Ausleuchtung.

    Mit ihrem neutralen weißen Licht erweisen sich unsere LED als optimale Lichtquellen. Damit Sie – unabhängig von Ihrem Antriebssystem – über Tageslichtqualität im Behandlungsareal verfügen.

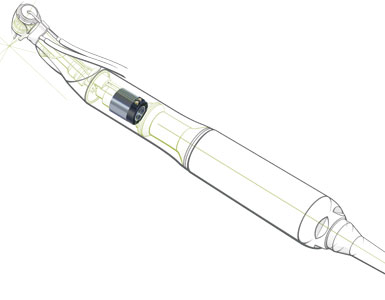

    Unabhängige Stromversorgung

    Unabhängige Stromversorgung

    //a.storyblok.com/f/45617/30bbb71bd3/ws-75ledg-with-generator_overlay.jpg
    Sobald Sie Ihr Winkelstück in Betrieb nehmen, dreht sich der Generator. Er erzeugt den notwendigen Strom für die Mini-LED+ selbständig – unabhängig davon mit welchem Antriebssystem Sie arbeiten.

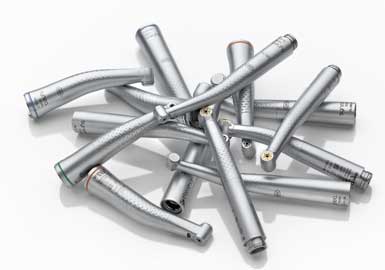

    Kratzfeste Oberfläche

    Kratzfeste Oberfläche

    //a.storyblok.com/f/45617/063d58e65e/handpiece-mixup_overlay.jpg
    Durch die einzigartige Beschichtung wird das Winkelstück vor Kratzern geschützt. Das erleichtert die Reinigung und erhält den Wert.

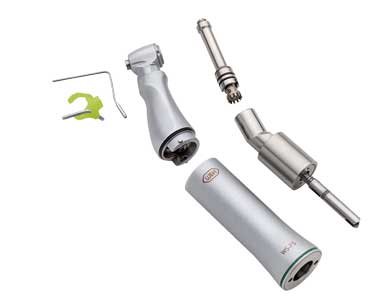

    Zerlegbar ohne Werkzeug

    Perfekte Reinigung – Zerlegbar ohne Werkzeug

    //a.storyblok.com/f/45617/5bbdf0ba26/ws-75_dismantled_overlay.jpg
    Für eine besonders gründliche Reinigung sind die Winkelstücke leicht und schnell zerleg- und zusammensetzbar. Dies geschieht komfortabel – völlig ohne Werkzeug.

    Die Reinigung der einzelnen Innenteile erleichtert die optimale Pflege wesentlich.

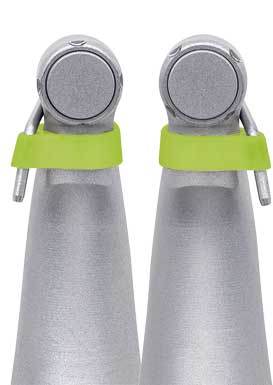

    Variable Kühlung

    Variable Kühlung

    //a.storyblok.com/f/45617/9f68d2ae58/ws-56-l-g_flexible-cooling_overlay.jpg
    Für die Winkelstücke stehen Sprayclips für links und rechts zur Verfügung.

    Dadurch kann die Kühlung individuell an die jeweiligen Anforderungen angepasst werden.

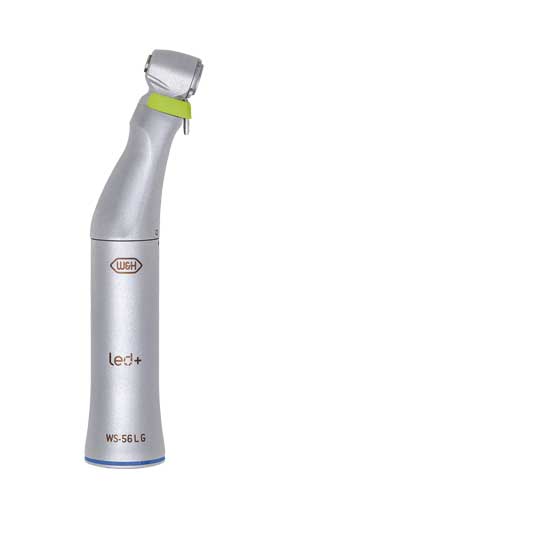

    WS-56 L G

    Chirurgisches Winkelstück
    mit Druckknopfspannung,
    Mini-LED+ und Generator
    Kupplungssystem: ISO 3964 (DIN 13940)

    WS-56 L G
    REF 30039000

    1:1, zerlegbar, 1-fach Spray,
    für chirurgische Bohrer und Fräser
    mit Winkelstückschaft Ø 2,35 mm, Antriebsdrehzahl max. 40.000 min-1

    Indikation

    z. B.: Osteotomien am Ober- und Unterkiefer, Germektomie, Sequestrotomie


    WS-75 L G

    Chirurgisches Winkelstück
    mit Druckknopfspannung,
    Mini-LED+ und Generator
    Kupplungssystem: ISO 3964 (DIN 13940)

    WS-75 L G
    REF 30032000

    20:1, zerlegbar, 1-fach Spray,
    mit Hexagon-Spannsystem, für chirurgische Bohrer und Fräser mit Winkelstückschaft Ø 2,35 mm,
    (Schafthärte >50 HRC, >520 HV),
    Innenkühlsystem Kirschner/Meyer,
    Antriebsdrehzahl max. 40.000 min-1

    Indikation

    z. B.: Implantation, Osteotomien

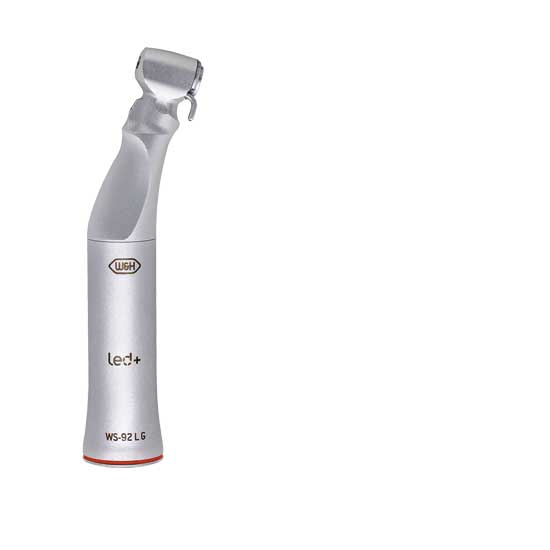

    WS-92 L G

    Chirurgisches Winkelstück
    mit Druckknopfspannung,
    Mini-LED+ und Generator
    Kupplungssystem: ISO 3964 (DIN 13940)

    WS-92 L G
    REF 30042000

    1:2,7, zerlegbar, 3-fach Spray, für chirurgische Bohrer und Fräser mit FG-Schaft Ø 1,6 mm, Antriebsdrehzahl max. 40.000 min-1

    Indikation

    z. B.: Hemisektion, Weisheitszahnentfernung


    Chirurgische Winkelstücke mit 45°-Kopf

    Chirurgisches Winkelstück WS-91 L G

    Weil’s manchmal eng wird

    Die Winkelstücke mit 45°-Kopf kombinieren die Vorteile eines Handstücks mit denen eines Winkelstücks.

    Dies macht sich besonders bei chirurgischen Weisheitszahnentfernungen, Zahntrennungen und Wurzelspitzenresektionen bezahlt.

    Durch die Übersetzung von 1:2,7 werden, je nach Antriebsgeschwindigkeit, Drehzahlen von bis zu 135.000 Umdrehungen pro Minute am rotierenden Instrument erreicht.

    Ihre Vorteile auf einen Blick

    • Deutlich bessere Sicht auf die Behandlungsstelle durch den 45°-Winkel
    • Kombiniert die Vorteile eines Handstücks mit denen eines Winkelstücks
    • Erleichtert den Zugang zu Molaren im Ober- und Unterkiefer
    • Der 3-fach Spray sorgt für ausreichende Kühlung am rotierenden Instrument und an der Behandlungsstelle

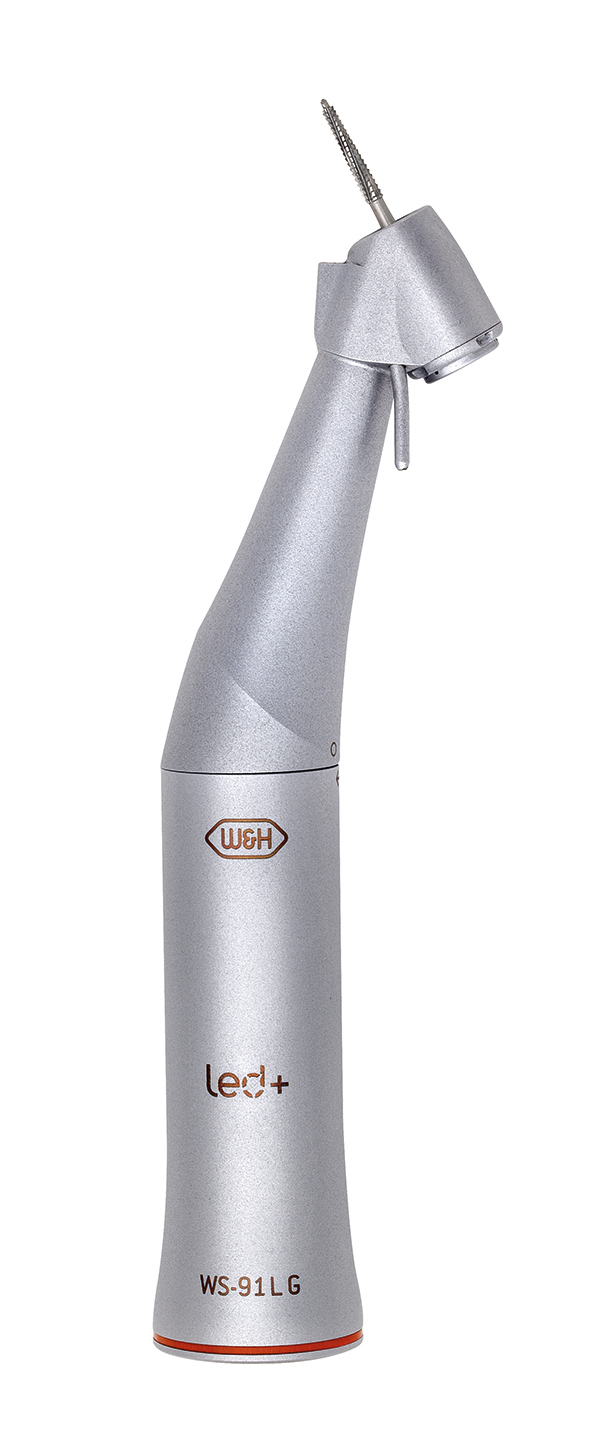

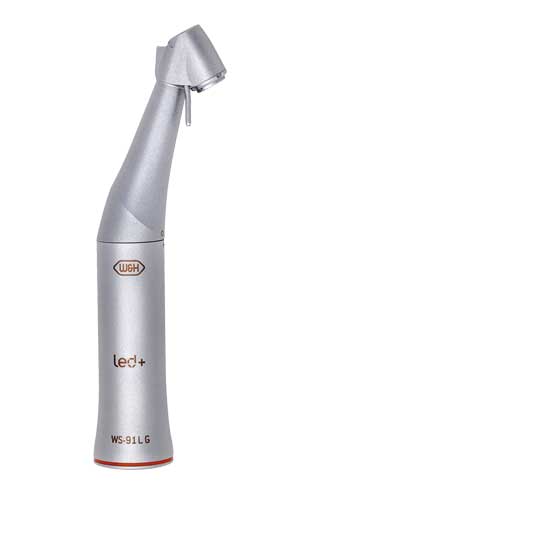

    WS-91 L G

    Chirurgisches Winkelstück mit 45°-Kopf,
    Druckknopfspannung, Mini-LED+ und Generator
    Kupplungssystem: ISO 3964 (DIN 13940)

    WS-91 L G
    REF 30048000

    1:2,7, zerlegbar, mit Mini-LED+, 3-fach Spray, für chirurgische Bohrer
    und Fräser mit FG-Schaft Ø 1,6 mm, Antriebsdrehzahl max. 40.000 min-1

    Indikation

    z. B.: Hemisektion, Weisheitszahnentfernung

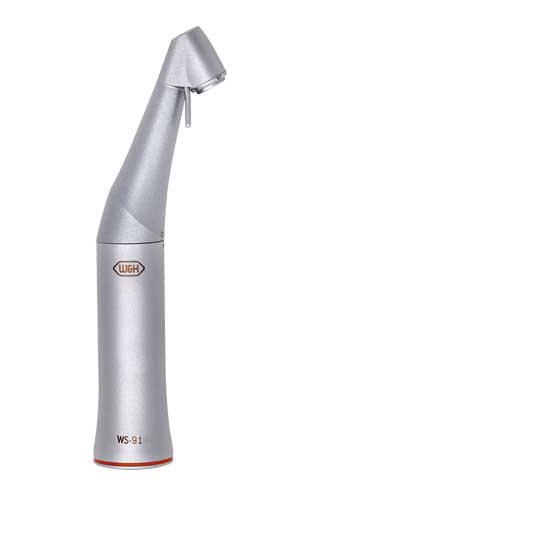

    WS-91

    Chirurgisches Winkelstück mit 45°-Kopf
    und Druckknopfspannung,
    Kupplungssystem: ISO 3964 (DIN 13940)

    WS-91
    REF 30047000

    1:2,7, zerlegbar, ohne Licht,
    3-fach Spray, für chirurgische Bohrer
    und Fräser mit FG-Schaft Ø 1,6 mm,
    Antriebsdrehzahl max. 50.000 min-1

    Indikation

    z. B.: Hemisektion, Weisheitszahnentfernung


    Chirurgische Winkelstücke ohne Licht

    Chirurgisches Winkelstück WS-75

    Für höchste chirurgische Anforderungen

    Dem hohen Anforderungs-Profil entsprechend, werden die Winkelstücke dank durchdachter Details, hoher Betriebssicherheit und ihrem Edelstahl-Design zu dem, was letztendlich an erster Stelle steht: Instrumente, mit denen sich optimale Operationsergebnisse erzielen lassen.

    Ihre Vorteile auf einen Blick

    • Langlebig und robust durch hochwertigen Edelstahl und kratzfester Beschichtung (außer WI-75 E/KM)
    • Ermüdungsfreies Arbeiten durch optimale Ergonomie
    • Zerlegbar für eine gründliche Reinigung (außer WI-75 E/KM)
    • Thermodesinfizierbar und sterilisierbar

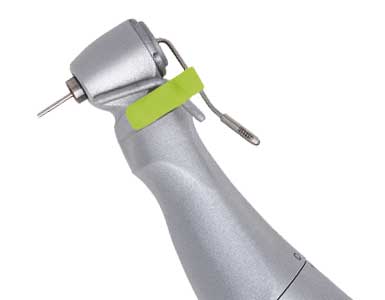

    Ermüdungsfreies Arbeiten durch optimale Ergonomie

    Ermüdungsfreies Arbeiten

    //a.storyblok.com/f/45617/08deed4386/ws-75_ergonomic-design_overlay.jpg
    Die ergonomische Form ist perfekt auf alle Einsatzmöglichkeiten abgestimmt und beugt Ermüdung vor.
    Kratzfeste Oberfläche

    Kratzfeste Oberfläche

    //a.storyblok.com/f/45617/063d58e65e/handpiece-mixup_overlay.jpg
    Durch die einzigartige Beschichtung wird das Winkelstück vor Kratzern geschützt. Das erleichtert die Reinigung und erhält den Wert.
    Zerlegbar ohne Werkzeug

    Perfekte Reinigung – Zerlegbar ohne Werkzeug

    //a.storyblok.com/f/45617/5bbdf0ba26/ws-75_dismantled_overlay.jpg
    Für eine besonders gründliche Reinigung sind die Winkelstücke leicht und schnell zerleg- und zusammensetzbar. Dies geschieht komfortabel – völlig ohne Werkzeug.

    Die Reinigung der einzelnen Innenteile erleichtert die optimale Pflege wesentlich.
    Variable Kühlung

    Variable Kühlung

    //a.storyblok.com/f/45617/9f68d2ae58/ws-56-l-g_flexible-cooling_overlay.jpg
    Für die Winkelstücke stehen Sprayclips für links und rechts zur Verfügung.

    Dadurch kann die Kühlung individuell an die jeweiligen Anforderungen angepasst werden.

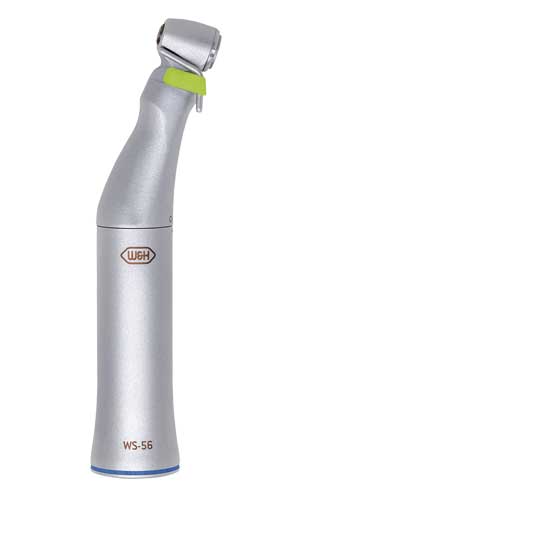

    WS-56

    Chirurgisches Winkelstück
    mit Druckknopfspannung
    Kupplungssystem: ISO 3964 (DIN 13940)

    WS-56
    REF 30038000

    1:1, zerlegbar, 1-fach Spray,
    für chirurgische Bohrer und Fräser
    mit Winkelstückschaft Ø 2,35 mm, Antriebsdrehzahl max. 50.000 min-1

    Indikation

    z. B.: Osteotomien am Ober- und Unterkiefer, Germektomie, Sequestrotomie

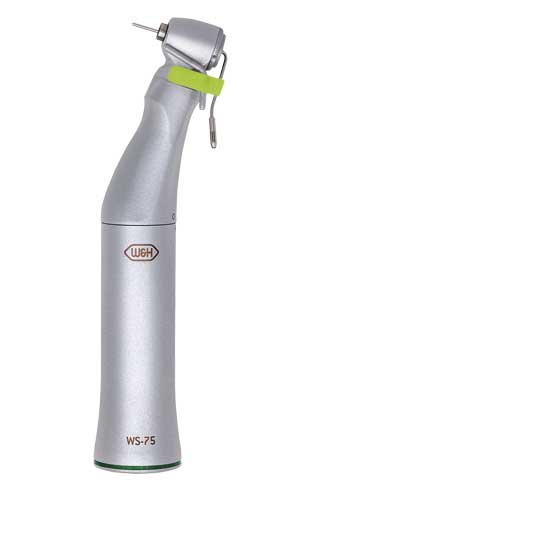

    WS-75

    Chirurgisches Winkelstück
    mit Druckknopfspannung
    Kupplungssystem: ISO 3964 (DIN 13940)

    WS-75
    REF 30065000

    20:1, zerlegbar, 1-fach Spray,
    mit Hexagon-Spannsystem, für chirurgische Bohrer und Fräser mit Winkelstückschaft Ø 2,35 mm,
    (Schafthärte >50 HRC, >520 HV),
    Innenkühlsystem Kirschner/Meyer,
    Antriebsdrehzahl max. 50.000 min-1

    Indikation

    z. B.: Implantation, Osteotomien

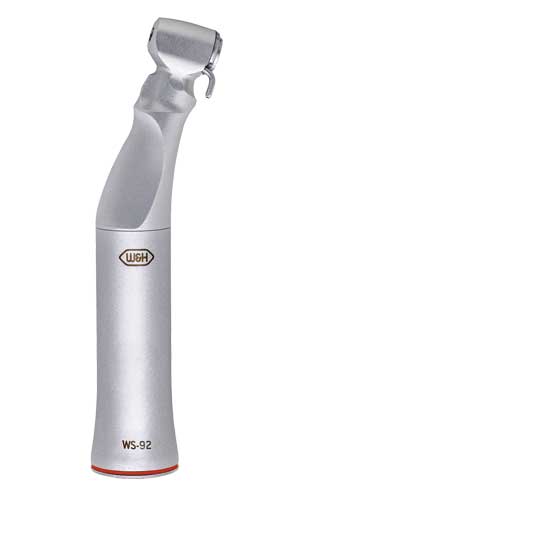

    WS-92

    Chirurgisches Winkelstück
    mit Druckknopfspannung
    Kupplungssystem: ISO 3964 (DIN 13940)

    WS-92
    REF 30041000

    1:2,7, zerlegbar, 3-fach Spray, für chirurgische Bohrer und Fräser
    mit FG-Schaft Ø 1,6 mm, Antriebsdrehzahl max. 50.000 min-1


    Indikation

    z. B.: Hemisektion, Weisheitszahnentfernung

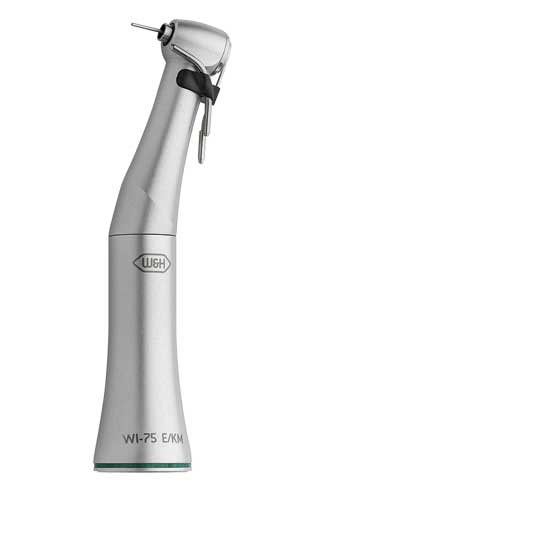

    WI-75 E/KM

    Implantologie - Winkelstück
    mit Druckknopfspannung
    Kupplungssystem: ISO 3964 (DIN 13940)

    WI-75 E/KM
    REF 10207550

    20:1, nicht zerlegbar, 1-fach Spray, mit Hexagon-Spannsystem,
    für chirurgische Bohrer und Fräser
    mit Winkelstückschaft Ø 2,35 mm,
    (Schafthärte >50 HRC, >520 HV),
    Innenkühlsystem Kirschner/Meyer,
    Antriebsdrehzahl max. 50.000 min-1

    Indikation

    z. B.: Implantation, Osteotomien


  • Chirurgische Winkelstücke mit Mini-LED+ und W&H Anschluss
    Typ: WS-75 L WS-56 L WS-91 L WS-92 L
    Übersetzungsverhältnis: 20:1 1:1 1:2,7 1:2,7
    Kupplungssystem: W&H EM-19 LC / EM-19
    Lichtsystem: Mini-LED+
    Spray extern: 1-fach 3-fach
    Innenkühlsystem: Kirschner/Meyer
    Spannsystem: Druckknopfspannung
    Rotierende Instrumente: für chirurgische Bohrer und Fräser
    mit Winkelstückschaft Ø 2,35 mm
    für chirurgische Bohrer und Fräser
    mit FG-Schaft Ø 1,6 mm
    Maximale Antriebsdrehzahl: 50.000 min -1
    Zerlegbar: ja


    Chirurgische Winkelstücke mit Mini-LED+ und Generator
    Typ: WS-75 L G WS-56 L G WS-91 L G WS-92 L G
    Übersetzungsverhältnis: 20:1 1:1 1:2,7 1:2,7
    Kupplungssystem: ISO 3964
    Lichtsystem: Mini-LED+
    Stromversorgung: über unabhängigen Generator
    Beleuchtungsqualität: Tageslicht
    Spray extern: 1-fach 3-fach
    Innenkühlsystem: Kirschner/Meyer
    Spannsystem: Druckknopfspannung
    Rotierende Instrumente: für chirurgische Bohrer und Fräser
    mit Winkelstückschaft Ø 2,35 mm
    für chirurgische Bohrer und Fräser
    mit FG-Schaft Ø 1,6 mm
    Maximale Antriebsdrehzahl: 40.000 min -1
    Zerlegbar: ja


    Chirurgische Winkelstücke ohne Licht
    Typ: WS-75
    (WI-75 E/KM*)
    WS-56 WS-91 WS-92
    Übersetzungsverhältnis: 20:1 1:1 1:2,7 1:2,7
    Kupplungssystem: ISO 3964
    Spray extern: 1-fach 3-fach
    Innenkühlsystem: Kirschner/Meyer
    Spannsystem: Druckknopfspannung
    Rotierende Instrumente: für chirurgische Bohrer und Fräser
    mit Winkelstückschaft Ø 2,35 mm
    für chirurgische Bohrer und Fräser
    mit FG-Schaft Ø 1,6 mm
    Maximale Antriebsdrehzahl: 50.000 min -1
    Zerlegbar: ja


    * WI-75 E/KM: nicht zerlegbar
