Können Kühlmittelschläuche von anderen Herstellern verwendet werden?

Nein, nur von W&H freigegebene Sprayschläuche sind zulässig. Grund hierfür sind die Spezifikationen (Material, Maße, Kühlmittelmenge). Wenn diese nicht eingehalten werden, können Probleme wie Undichtheit, unzureichende Kühlung oder sogar eine Beschädigung des Geräts die Folge sein.

Implantmed Plus & Implantmed Plus II: Lässt sich die Motordrehzahl mit dem Programm zur Implantatinsertion einstellen?

Ja, Drehmoment und Drehzahl für die Implantatinsertion können eingestellt werden.

Wird für den Implantmed-/Elcomed-Motor eine Schutzkappe benötigt?

Nein, eine Schutzkappe wird nicht benötigt.

Welche Schlauchtypen kann ich bei meinem Gerät verwenden?

Für Motoren mit einer Länge von 1,8 m können Sie Einweg-Schläuche (04363600) oder sterilisierbare Schläuche (0417XXX) verwenden. Für die Kombination von Implantmed und Piezomed module bieten wir Schläuche mit einem Y-Ventil (08072750) an. Die geeigneten Schläuche finden Sie auch in der Gebrauchsanweisung zum Gerät.

Wofür steht „LC“ in EM-19 LC? Befindet sich eine LED im Motor?

LC steht für Light Contacts = Lichtkontakte. Das bedeutet: Wir haben einen elektrischen Anschluss in unsere neuen Motoren integriert. Die Lichtkontakte versorgen unsere Winkelstücke mit dem Suffix „L“ (z. B. WS-75 L) mit Spannung und sorgen so bei jeder Drehzahl für optimale Beleuchtung.

Lassen sich die Winkelstücke an alte Motoren anschließen?

Nein. Um eine optimale Auswuchtung zu erhalten, haben wir die Innenkupplung in der Länge verkürzt. Deshalb können Winkelstücke, die nur über das Suffix „L“ verfügen, nicht an ältere Motoren angeschlossen werden, sondern nur an den EM-19 und EM-19 LC.

Lassen sich die Winkelstücke an Motoren anschließen?

Ja. Alle chirurgischen Winkelstücke und Handstücke von W&H lassen sich an den Motor EM-19 anschließen.

Ist jedes Implantmed-Gerät mit dem W&H Osstell ISQ module kompatibel?

Die Implantmed Plus-Steuergeräte SI-1023, SI-1015 und SI-1010 können mit dem W&H Osstell ISQ module upgegradet werden. Beim Implantmed Plus II der neuen Generation kann der Osstell Beacon angeschlossen werden.

Piezomed module: Lassen sich Geräte, die bereits auf dem Markt sind, nachrüsten?

Ja, die Geräte können von Anwendern nachgerüstet werden. Die folgenden Kombinationen sind möglich: Implantmed Plus mit Piezomed Plus module oder Piezomed Classic module Implantmed Plus II mit Piezomed module Plus II

Piezomed module: Sind die Handstücke SA-40 und SA-40 L mit dem Piezomed-Gerät SA-320 kompatibel?

Nein, sie sind nicht kompatibel.

Werden die von mir verwendeten Implantate beim Scannen erkannt?

Alle Medizinprodukte mit fehlerfreiem Code werden nach dem Scannen am Display angezeigt. Bei Verbindung mit ioDent® werden die Materialien im Klartext (Bezeichnung, Seriennummer usw.) in der Patientendokumentation angezeigt.

Kann ich das Implantmed Plus II mit meinem Praxis-WLAN verbinden?

Ja, das Gerät unterstützt jedes verschlüsselte 2,4-GHz-WLAN.

Kann ich den Osstell Beacon mit dem Implantmed Plus II verbinden?

Ja, der Osstell Beacon kann mittels USB-A/USB-C-Adapter verbunden werden.

Kann ich meine Implantmed Plus II-Software später aktualisieren?

Ja, erstellen Sie einfach ein ioDent®-Konto und verbinden Sie ihr Gerät damit. Danach werden Ihnen die verfügbaren Softwareupdates für Ihr Gerät angezeigt.

Brauche ich zur Verwendung des Implantmed Plus II eine Verbindung zu ioDent®?

Nein, nicht für die grundsätzliche Nutzung des Geräts. Die Anbindung an ioDent® bietet aber zusätzliche Funktionen, beispielsweise können Anwender Softwareupdates selbst durchführen.

Lassen sich Implantmed-Geräte mit der kabellosen Fußsteuerung nachrüsten?

Implantmed Plus-Geräte können nachgerüstet werden. Schließen Sie einfach den mitgelieferten Dongle an das Gerät an. Danach können Sie es mit der kabellosen Fußsteuerung bedienen. Bei Implantmed Plus II-Geräten müssen Sie sich beim Kauf für die kabellose oder kabelgebundene Geräteversion entscheiden. Eine Nachrüstung ist nicht möglich.

Können unsere Kunden die Winkelstücke zerlegen?

Ja. Bei W&H besagt der Buchstabe „S“ stets, dass das chirurgische Winkelstück zerlegbar ist. Der Buchstabe „I“ hingegen besagt, dass sich das chirurgische Winkelstück nicht zerlegen lässt (wie z. B. WS-75 L im Gegensatz zu WI-75)

Können QR-Codes und Barcodes gescannt werden?

Nein. QR-Codes und Strichcodes können nicht gescannt werden.

Welche Codes können gescannt werden?

DataMatrix Codes. Sie enthalten strukturierte Produktinformationen gemäß MDR und sind Standard bei Medizinprodukten.

Welche Implantatherstellerprotokolle werden in der ioDent®-Protokollbibliothek unterstützt?

Aktuell werden folgende Protokolle unterstützt: BIOHORIZONS IMPLANT SYSTEMS, INC bredent medical GmbH & Co. KG CAMLOG Biotechnologies GmbH Dentsply Implants Manufacturing GmbH Implacil De Bortoli Material Odontológico S.A Nobel Biocare AB Patent Medical AG S.I.N. Implant System Institut Straumann AG Thommen Medical AG TRI Dental Implants Int. AG

Was geschieht, wenn ein Implantat festgelegt wird, das in SICAT Implant geplant werden kann, für das ioDent® aber kein entsprechendes Protokoll bietet?

ioDent® gibt an, dass das Protokoll nicht verfügbar ist und dass für die Behandlung auch das Standardprotokoll von Implantmed eingestellt wird.

Welche Hauptvorteile bietet die SICAT Implant-Software?

Konkrete Fragen zu SICAT werden von SICAT-Mitarbeitern beantwortet. Unter ecademy.sicat.com stehen ausführliche Anleitungsvideos zur Verfügung. Grundsätzlich maximiert SICAT die Vorteile einer Planung und Behandlung durch eine präzise digitale Navigation.

Ist im SICAT-Portal ersichtlich, wenn eine Verbindung mit ioDent® vorhanden ist?

Ja, unter folgendem Pfad: Profile > Account Settings > External Connections

Kann die vorhandene Installation von SICAT Implant in ioDent® integriert werden?

Ja, die Integration in SICAT Implant 2.0 ist generell möglich. Es muss lediglich der Lizenzschlüssel überprüft werden.

Kann die eigene Galileos Implant-Software (ein proprietäres Softwarepaket von SICAT Implant) zur Integration in ioDent® verwendet werden?

Ja, wenn sie entsprechend aktualisiert wird.

Wo steht SICAT Implant/SICAT Suite zum Download zur Verfügung?

Das Produkt kann unter Verwendung des jedem Implantmed beiliegenden Gutscheincodes hier heruntergeladen werden: https://www.sicat.com/wh.

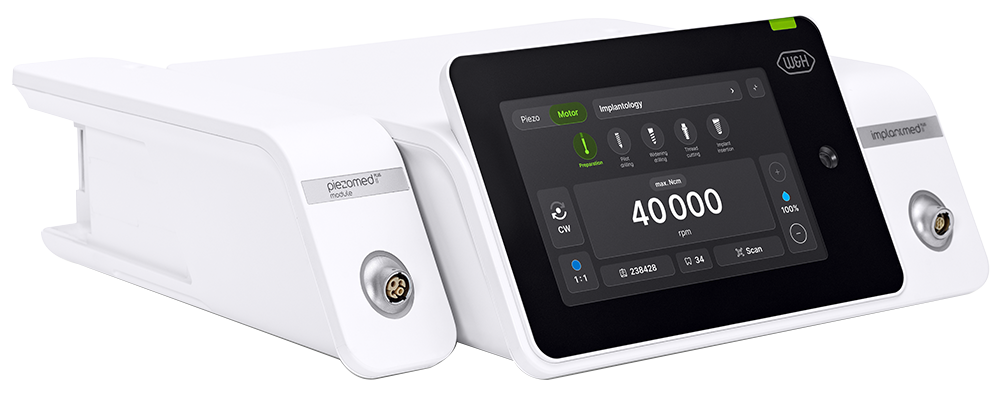

Implantmed Plus II

Name: Implantmed Plus II: W&H Oralchirurgiegerät & Implantologie-Motor
Brand: W&H

Das Must-have in der
Oralchirurgie & Implantologie

Entdecken Sie die Vorteile des neuen Implantmed Plus II und Piezomed module Plus II: beide präsentieren sich in bewährter W&H-Qualität. Überzeugen Sie sich selbst, warum die neue Plattform für Oralchirurgie & Implantologie für Sie ein unverzichtbares Must-have ist.

Systemübersicht

Implantmed Plus II
Technische Daten

Digitale Assistenz für die moderne Implantologie

Implantmed Plus II wird zur helfenden Hand im Operationssaal. Ziel ist es, Anwender bestmöglich und effizient zu unterstützen – sei es bei
der Implantatinsertion oder bei der Weisheitszahnextraktion.

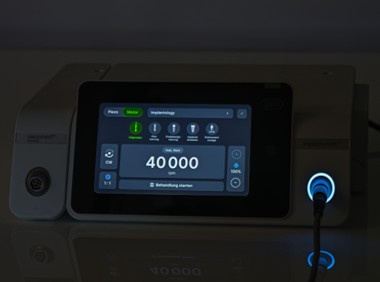

Intelligenter Light-Guide

Alles Wichtige auf einen Blick.

Der intelligente Light-Guide sorgt durch die Anzeige der aktiven Applikation auch in stressigen Situationen für eine sofortige Orientierung.

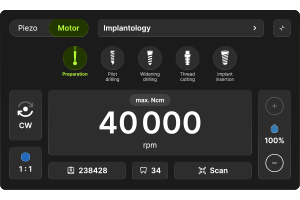

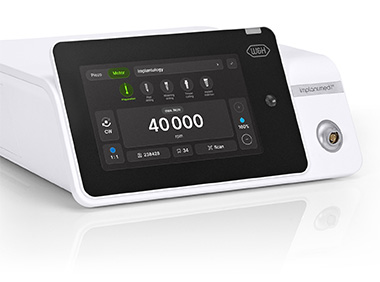

7"-Display und intuitives Bedienkonzept

Mehr Übersichtlichkeit, mehr Kontrolle.

Ein deutlich größeres 7"-Display macht die Bedienung einfach und intuitiv.

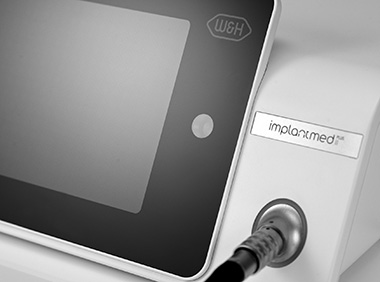

Integrierte Scanfunktion

Schnelle, sichere Dokumentation und Rückverfolgbarkeit.

Die integrierte Scanfunktion und die Anbindung an ioDent^® machen die zeitintensive manuelle Dokumentation von verwendeten Materialien wie Implantaten und Biomaterialien überflüssig.

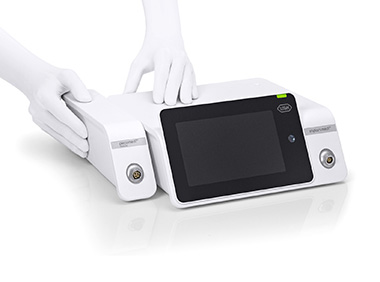

Zwei in einem

Maximale Modularität, hohe Flexibilität, minimaler Konfigurationsaufwand.

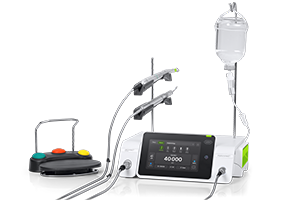

Das Piezomed module Plus II wird einfach via Schiebemechanismus an das Gerät angedockt – keine Kabel und kein zusätzliches Netzteil.

ioDent^® Smart verbunden

Intelligente Dentallösungen Erweiterter Service und Support

Das ioDent^® -System bietet intelligente Dentallösungen und ermöglicht erweiterten Service und Support. Durch integriertes Wi-Fi lässt sich das Implantmed Plus II einfacher denn je mit der W&H ioDent^® -Plattform verbinden.

Für einen reibungslosen und effizienten
Behandlungsablauf
Wird das Gerät mit der Planungssoftware verbunden, kann es bereits vor der Behandlung automatisch mit allen relevanten Parametern vorkonfiguriert werden.

Kontrolle und Übersicht behalten
Nach der einmaligen Registrierung des Geräts wird über dessen gesamten Lebenszyklus ein digitales Geräte-Logbuch geführt.

Immer auf dem neuesten Stand
Remote-Updates sorgen dafür, dass das Gerät
stets auf dem neuesten Softwarestand ist. Über die ioDent^®-Plattform können neue Features direkt von Anwendern installiert werden.

Einfache und effiziente Datenverwaltung
Sobald das Gerät verbunden ist, werden alle Behandlungsdaten, einschließlich ISQ-Werte via Osstell Beacon-Integration, automatisch für Patienten dokumentiert.

Weitere Informationen zu ioDent^® von W&H unter iodent.com

Implantmed Plus II Merkmale auf einen Blick

Merkmale:		SI-2100 (Scan-Edition)	SI-2101 (kabellos)	SI-2102 (kabelgebunden)
Scanfunktion:			n.v.	n.v.
ioDent®-Anbindung:
ioDent®-Features	Geräte-Logbuch & Serviceschnittstelle:
	Remote-Softwareupdate:
	Voreinstellung:
	Digitale Dokumentation (Implantatpass):
Modularität:
Light-Guide:
Kabellose Fußsteuerung:				n.v.
Kabelgebundene Fußsteuerung:		n.v.	n.v.
Osstell Beacon-Anschluss:
Garantie:		12 Monate	12 Monate	12 Monate

Ihr Kompass für die
Zahnarztpraxis von morgen

Der W&H Oralchirurgie-Kompass dient als praxisnaher Wegweiser durch die einzelnen Behandlungsschritte in der Oralchirurgie und Implantologie – von der Diagnose über die Behandlung bis zur abschließenden Dokumentation.

W&H Oralchirurgie-Kompass

2. BEHANDLUNGS-
PLANUNG

3. PROTOKOLL-
VOREINSTELLUNG

4. BEHANDLUNG

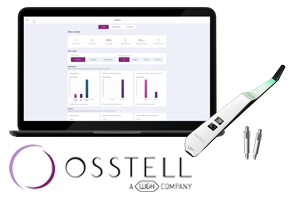

5. ÜBERWACHUNG & ENTSCHEIDUNGSHILFE ^{Originaltechnologie von Osstell}

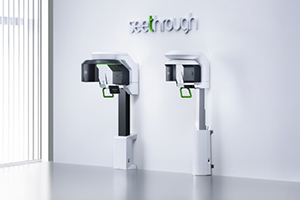

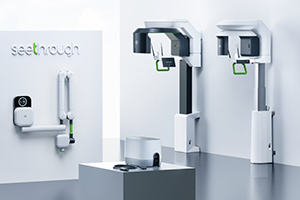

1. BILDAUFNAHME

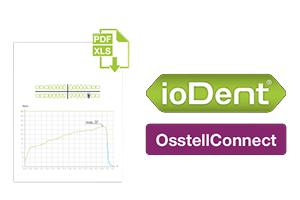

6. DOKUMENTATION

Digitale Technologien revolutionieren die zahnärztliche Behandlung. Durch die optimale Integration von Geräten, Software und digitalen Prozessen unterstützt W&H Anwender:innen in allen Behandlungsschritten dabei, stets effiziente, sichere und patientenorientierte Entscheidungen zu treffen. Produkte von W&H arbeiten Hand in Hand, sind miteinander vernetzt und ergänzen einander.

Salespack
Implantmed Plus II Scan-Edition

Implantmed Plus II Scan-Edition

Bestehend aus:
• Steuergerät SI-2102 mit Scanfunktion
• Motor EM-19 LC mit Licht und 1,8 m Kabel, inklusive 5 Clips
• Kabellose Fußsteuerung S-NW3
• Stativ
• Universalablage
• Netzkabel
• 6 Einweg-Kühlmittelschläuche

Preisanfrage

Zum Shop

Salespack

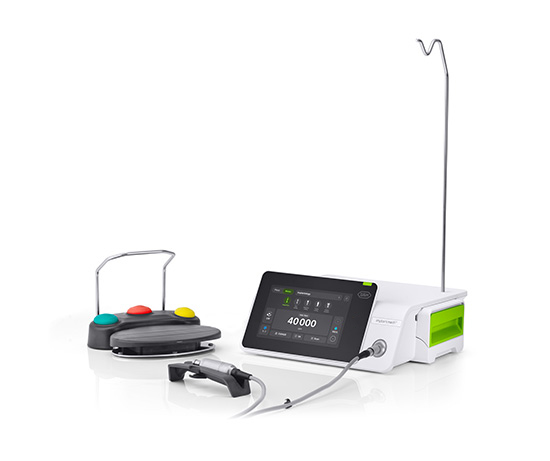

Implantmed Plus II “kabellos”

Implantmed Plus II “kabellos”

Bestehend aus:
• Steuergerät SI-2101
• Motor EM-19 LC mit Licht und 1,8 m Kabel, inklusive 5 Clips
• Kabellose Fußsteuerung S-NW3
• Stativ
• Universalablage
• Netzkabel
• 6 Einweg-Kühlmittelschläuche

Preisanfrage

Zum Shop

Salespack

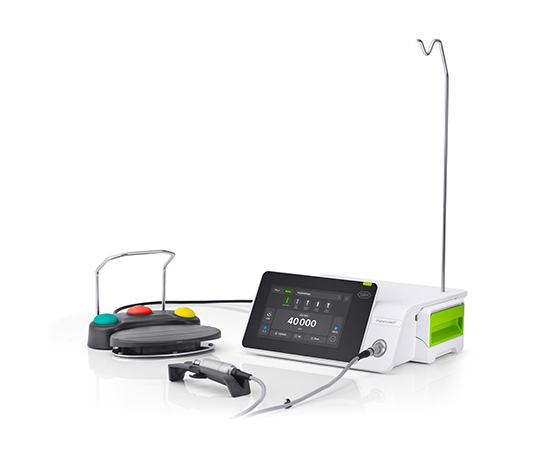

Implantmed Plus II “kabelgebunden”

Implantmed Plus II “kabelgebunden”

Bestehend aus:
• Steuergerät SI-2100
• Motor EM-19 LC mit Licht und 1,8 m Kabel, inklusive 5 Clips
• Fußsteuerung S-N3 mit Kabel
• Stativ
• Universalablage
• Netzkabel
• 6 Einweg-Kühlmittelschläuche

Preisanfrage

Zum Shop

Download Area

FAQ

Können Kühlmittelschläuche von anderen Herstellern verwendet werden?
Nein, nur von W&H freigegebene Sprayschläuche sind zulässig. Grund hierfür sind die Spezifikationen (Material, Maße, Kühlmittelmenge). Wenn diese nicht eingehalten werden, können Probleme wie Undichtheit, unzureichende Kühlung oder sogar eine Beschädigung des Geräts die Folge sein. mehr
Implantmed Plus & Implantmed Plus II: Lässt sich die Motordrehzahl mit dem Programm zur Implantatinsertion einstellen?
Ja, Drehmoment und Drehzahl für die Implantatinsertion können eingestellt werden. mehr
Wird für den Implantmed-/Elcomed-Motor eine Schutzkappe benötigt?
Nein, eine Schutzkappe wird nicht benötigt. mehr
Welche Schlauchtypen kann ich bei meinem Gerät verwenden?
Für Motoren mit einer Länge von 1,8 m können Sie Einweg-Schläuche (04363600) oder sterilisierbare Schläuche (0417XXX) verwenden. Für die Kombination von Implantmed und Piezomed module bieten wir Schläuche mit einem Y-Ventil (08072750) an. Die geeigneten Schläuche finden Sie auch in der Gebrauchsanweisung zum Gerät. mehr

Welche Motoren sind mit welchen Implantmed-Geräten kompatibel?

Diese Angaben finden Sie in der Übersichtstabelle.

Motor	Implantmed Classic SI-9xx	Implantmed Plus SI-10xx	Implantmed Plus II SI-21xx
EM-19	ja	ja	nein
EM-19 LC	nein	ja	ja
Ältere Motorversionen	nein	nein	nein

mehr

Wofür steht „LC“ in EM-19 LC? Befindet sich eine LED im Motor?
LC steht für Light Contacts = Lichtkontakte. Das bedeutet: Wir haben einen elektrischen Anschluss in unsere neuen Motoren integriert. Die Lichtkontakte versorgen unsere Winkelstücke mit dem Suffix „L“ (z. B. WS-75 L) mit Spannung und sorgen so bei jeder Drehzahl für optimale Beleuchtung. mehr
Lassen sich die Winkelstücke an alte Motoren anschließen?
Nein. Um eine optimale Auswuchtung zu erhalten, haben wir die Innenkupplung in der Länge verkürzt. Deshalb können Winkelstücke, die nur über das Suffix „L“ verfügen, nicht an ältere Motoren angeschlossen werden, sondern nur an den EM-19 und EM-19 LC. mehr

Sind alte, kabelgebundene Fußsteuerungen mit dem neuen Gerät kompatibel und umgekehrt?

Diese Angaben finden Sie in der Übersichtstabelle.

Fußsteuerung	Implantmed Classic SI-9xx / Implantmed Plus SI-10xx	Implantmed Plus II SI-2102	Implantmed Plus II SI-2101	Implantmed Plus II SI-2100
Kabellose Fußsteuerung S-NW3	nein	ja	ja	nein
Fußsteuerung mit Kabel S-N3	nein	nein	nein	ja
Fußsteuerungen S-N2 / S-NW	ja	nein	nein	nein

mehr

Lassen sich die Winkelstücke an Motoren anschließen?
Ja. Alle chirurgischen Winkelstücke und Handstücke von W&H lassen sich an den Motor EM-19 anschließen. mehr
Ist jedes Implantmed-Gerät mit dem W&H Osstell ISQ module kompatibel?
Die Implantmed Plus-Steuergeräte SI-1023, SI-1015 und SI-1010 können mit dem W&H Osstell ISQ module upgegradet werden. Beim Implantmed Plus II der neuen Generation kann der Osstell Beacon angeschlossen werden. mehr
Piezomed module: Lassen sich Geräte, die bereits auf dem Markt sind, nachrüsten?
Ja, die Geräte können von Anwendern nachgerüstet werden. Die folgenden Kombinationen sind möglich:
Implantmed Plus mit Piezomed Plus module oder Piezomed Classic module
Implantmed Plus II mit Piezomed module Plus II mehr
Piezomed module: Sind die Handstücke SA-40 und SA-40 L mit dem Piezomed-Gerät SA-320 kompatibel?
Nein, sie sind nicht kompatibel. mehr
Werden die von mir verwendeten Implantate beim Scannen erkannt?
Alle Medizinprodukte mit fehlerfreiem Code werden nach dem Scannen am Display angezeigt. Bei Verbindung mit ioDent® werden die Materialien im Klartext (Bezeichnung, Seriennummer usw.) in der Patientendokumentation angezeigt. mehr
Kann ich das Implantmed Plus II mit meinem Praxis-WLAN verbinden?
Ja, das Gerät unterstützt jedes verschlüsselte 2,4-GHz-WLAN. mehr
Kann ich den Osstell Beacon mit dem Implantmed Plus II verbinden?
Ja, der Osstell Beacon kann mittels USB-A/USB-C-Adapter verbunden werden. mehr
Kann ich meine Implantmed Plus II-Software später aktualisieren?
Ja, erstellen Sie einfach ein ioDent®-Konto und verbinden Sie ihr Gerät damit. Danach werden Ihnen die verfügbaren Softwareupdates für Ihr Gerät angezeigt. mehr
Brauche ich zur Verwendung des Implantmed Plus II eine Verbindung zu ioDent®?
Nein, nicht für die grundsätzliche Nutzung des Geräts. Die Anbindung an ioDent® bietet aber zusätzliche Funktionen, beispielsweise können Anwender Softwareupdates selbst durchführen. mehr
Lassen sich Implantmed-Geräte mit der kabellosen Fußsteuerung nachrüsten?
Implantmed Plus-Geräte können nachgerüstet werden. Schließen Sie einfach den mitgelieferten Dongle an das Gerät an. Danach können Sie es mit der kabellosen Fußsteuerung bedienen. Bei Implantmed Plus II-Geräten müssen Sie sich beim Kauf für die kabellose oder kabelgebundene Geräteversion entscheiden. Eine Nachrüstung ist nicht möglich. mehr
Können unsere Kunden die Winkelstücke zerlegen?
Ja. Bei W&H besagt der Buchstabe „S“ stets, dass das chirurgische Winkelstück zerlegbar ist. Der Buchstabe „I“ hingegen besagt, dass sich das chirurgische Winkelstück nicht zerlegen lässt (wie z. B. WS-75 L im Gegensatz zu WI-75) mehr
Können QR-Codes und Barcodes gescannt werden?
Nein. QR-Codes und Strichcodes können nicht gescannt werden. mehr
Welche Codes können gescannt werden?
DataMatrix Codes. Sie enthalten strukturierte Produktinformationen gemäß MDR und sind Standard bei Medizinprodukten. mehr
Welche Implantatherstellerprotokolle werden in der ioDent®-Protokollbibliothek unterstützt?
Aktuell werden folgende Protokolle unterstützt:
BIOHORIZONS IMPLANT SYSTEMS, INC bredent medical GmbH & Co. KG CAMLOG Biotechnologies GmbH Dentsply Implants Manufacturing GmbH Implacil De Bortoli Material Odontológico S.A Nobel Biocare AB Patent Medical AG S.I.N. Implant System Institut Straumann AG Thommen Medical AG TRI Dental Implants Int. AG mehr
Was geschieht, wenn ein Implantat festgelegt wird, das in SICAT Implant geplant werden kann, für das ioDent® aber kein entsprechendes Protokoll bietet?
ioDent® gibt an, dass das Protokoll nicht verfügbar ist und dass für die Behandlung auch das Standardprotokoll von Implantmed eingestellt wird. mehr
Welche Hauptvorteile bietet die SICAT Implant-Software?
Konkrete Fragen zu SICAT werden von SICAT-Mitarbeitern beantwortet. Unter ecademy.sicat.com stehen ausführliche Anleitungsvideos zur Verfügung. Grundsätzlich maximiert SICAT die Vorteile einer Planung und Behandlung durch eine präzise digitale Navigation. mehr
Ist im SICAT-Portal ersichtlich, wenn eine Verbindung mit ioDent® vorhanden ist?
Ja, unter folgendem Pfad: Profile > Account Settings > External Connections mehr
Kann die vorhandene Installation von SICAT Implant in ioDent® integriert werden?
Ja, die Integration in SICAT Implant 2.0 ist generell möglich. Es muss lediglich der Lizenzschlüssel überprüft werden. mehr
Kann die eigene Galileos Implant-Software (ein proprietäres Softwarepaket von SICAT Implant) zur Integration in ioDent® verwendet werden?
Ja, wenn sie entsprechend aktualisiert wird. mehr
Wo steht SICAT Implant/SICAT Suite zum Download zur Verfügung?
Das Produkt kann unter Verwendung des jedem Implantmed beiliegenden Gutscheincodes hier heruntergeladen werden: https://www.sicat.com/wh. mehr

mehr

Gebrauchsanweisung

Implantmed Plus II

Elektromotor EM-19 / EM-19 LC

Fußsteuerung S-NW, S-N2, S-N1 S-NW3, S-N3

Find all languages of the Update Hygiene and Maintenance (EN ISO 17664:2017) in the Download Centre.

Downloads

Broschüre

Implantmed Plus II Scanfunktion

Sammelprospekt
Oralchirurgie & Implantologie

Anbindung Implantmed Plus II Praxisnetzwerk

Videos & Anleitungen

Für ein nahtloses und interaktives Online-Erlebnis unserer Multimedia-Inhalte (Bsp. Videos, Maps) akzeptieren Sie bitte das Speichern der dafür notwendigen Cookies (YouTube, MovingImage – Detailinformationen zu diesen Cookies erhalten Sie im Impressum/Datenschutz) für Marketingzwecke.

Akzeptieren

Service

Implantmed Plus II

Typ:	SI-2102 (Scan-Edition)	SI-2101 (kabellos)	SI-2100 (kabelgebunden)
Netzspannung:	100–240 V
Frequenz:	50–60 Hz
Maximale Leistungsaufnahme:	220 VA
Maximale Leistungsabgabe:	80 W
Maximales Drehmoment am Motor:	6,2 Ncm
Drehzahlbereich des Motors:	200–40.000 rpm
Kühlmitteldurchflussmenge bei 100 %:	mindestens 90 ml/min
Maße (Höhe × Breite × Tiefe):	130 × 293 × 283 mm
Gewicht:	2,6 kg
