Kliknij ikonę, aby wirtualnie umieścić Implantmed Plus z Moduł Piezomed w swoim gabinecie i przekonać się, jak doskonale się wpasowuje.Przesuń myszkę w dowolnym kierunku, aby obejrzeć produkt ze wszystkich stron.
Otwórz stronę internetową na swoim telefonie i wypróbuj Implantmed Plus z Moduł Piezomed w swoim gabinecie!20 lat innowacyjności
› Wyjątkowa użyteczność i programy doskonalone z pokolenia na pokolenie
› Pięć programów dla każdego etapu implantacji, indywidualnie regulowanych i zapisywanych
› Zintegrowana pompa, wielofunkcyjny sterownik nożny oraz sterylizowalny silnik i kabel
Implantmed wie, czego potrzebujesz!

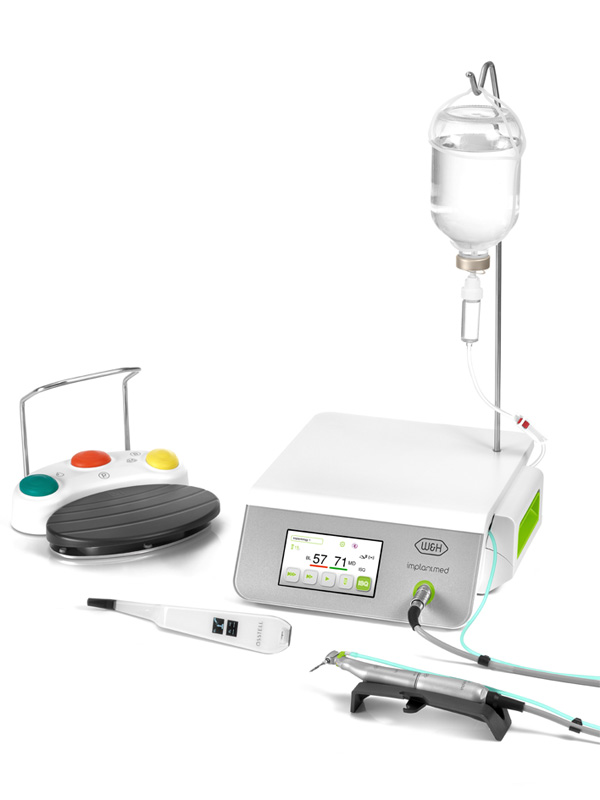

Implantmed Plus gwarantuje większe bezpieczeństwo dla lekarza i pacjentów.
Intuicyjny panel dotykowy oraz kolorowy wyświetlacz to najwyższy komfort pracy.
Oferuje funkcje automatycznej kontroli podczas gwintowania i implantacji oraz automatycznego sterowania momentem obrotowym wraz z modułem Osstell ISQ, zapewniającym precyzyjną mierzalność stabilności implantu, który jest dostępny jako akcesorium.Zalety w skrócie
- Intuicyjny panel obsługi
- Bezpieczna kontrola momentu obrotowego i stabillności implantu
- Optymalnie wyważony, mocny mikrosilnik

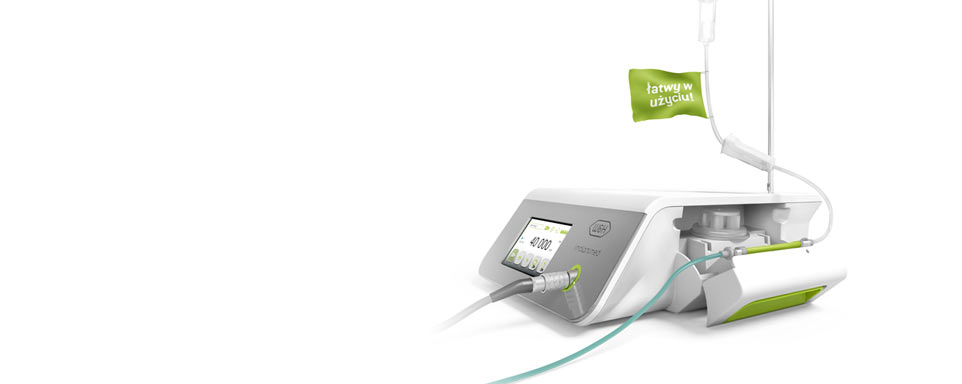

- Nowa konstrukcja pompy
- Bezprzewodowy sterownik nożny
Parowanie W&H Osstell BeaconParowanie W&H Osstell Beacon
• Połączenie za pomocą klucza Bluetooth i interfejsu USB
• Wyświetlanie zmierzonych wartości, w tym kodowanie w kolorze na wyświetlaczu Implantmed

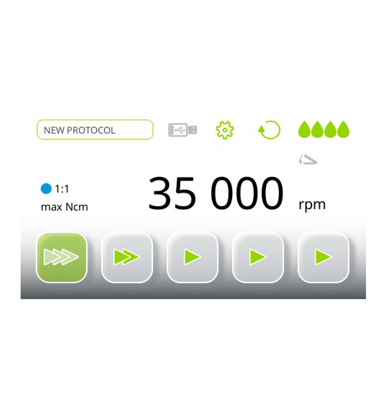

Fazy wiercenia - rozszerzenie protokołuFazy wiercenia - rozszerzenie protokołu
• Do 5 dodatkowych faz wiercenia do wyboru
• 2 możliwe programy implantacji

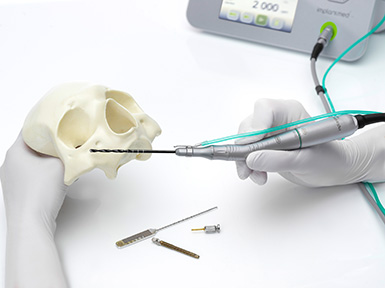

Zygoma ImplementationImplementacja zygomy
• Implementacja rękojeści Zygoma SZ-75
• Precyzja momentu obrotowego poprzez dostrojenie do całego systemu
• Możliwość wyboru jako przełożenia w Implantmed Plus
Aktualizacja modułu PiezomedZoptymalizowana regulacja mocy
• Miękki start w celu ochrony systemu
• Rejestracja produktu i aktualizacja mogą być przeprowadzone za pośrednictwemioDent®-

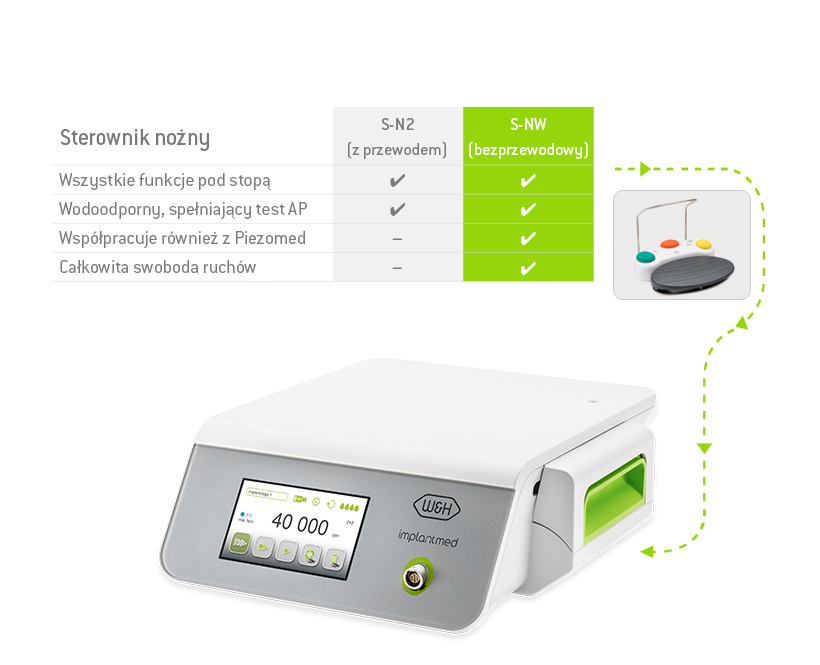

Bezprzewodowy sterownik nożny
Pełna swoboda ruchów
- Pełne bezpieczeństwo w miejscu pracy
- Jeden do wszystkiego – pozwala sterować wieloma urządzeniami W&H
- Pełne bezpieczeństwo w miejscu pracy
Modułowość dla optymalnej elastyczności
Rozwiązanie do zarządzania pracą
Połączenie Implantmed Plus i modułu Piezomed zmienia sposób pracy w chirurgii stomatologicznej i implantologii.
Silnik elektryczny
Wyjątkowo kompaktowy i zaskakująco lekki. Pozwala Ci na swobodną pracę.
Moduł Piezomed Plus i moduł Classic
Piezochirurgia i implantologia w jednym.
Kątnice i prostnice
Zapewniają optymalne oświetlenie pola operacyjnego dla perfekcyjnych, właściwych wyników leczenia.
Więcej informacji!
Funkcja dokumentacji
Funkcja dokumentacji wygodnie zapisuje wszystkie wartości wszczepienia implantu na pamięci USB (.pdf i .xls).

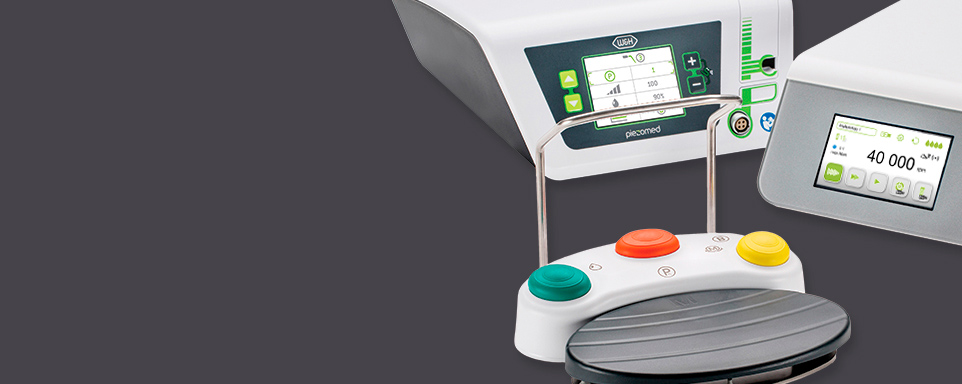

Bezprzewodowy lub przewodowy sterownik nożny
Kontroluj Moduł Piezomed Plus i moduł Classic tylko jednym sterownikiem nożnym.

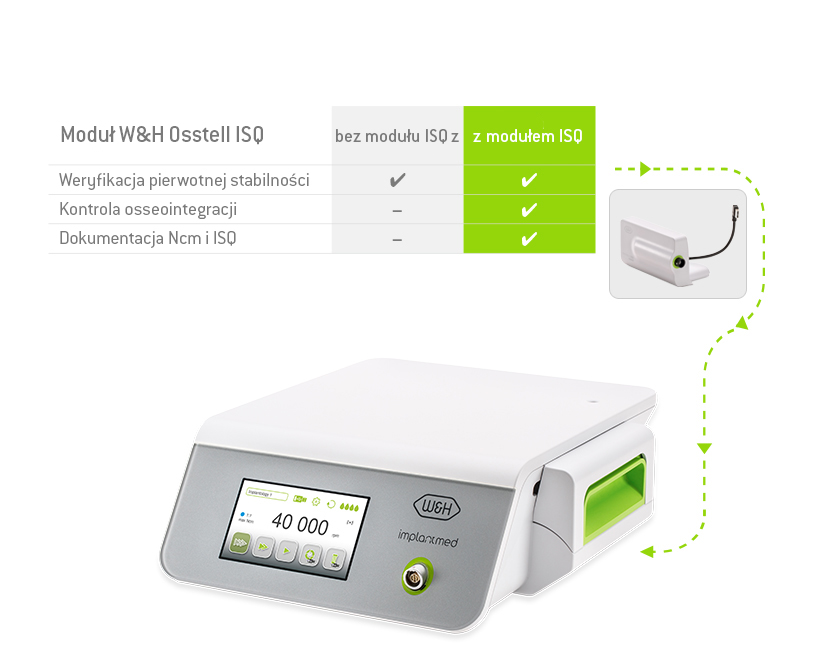

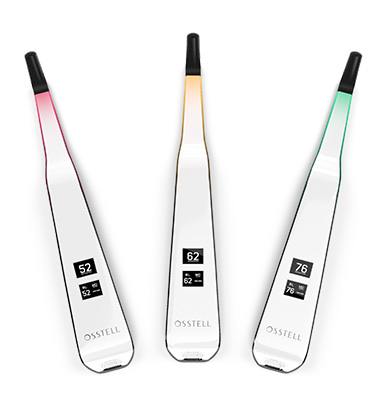

Osstell Beacon
Bezprzewodowe połączenie z Osstell Beacon dla łatwego pomiaru i prezentacji stabilności implantu.
Więcej informacji!Krok 1: Urządzenie

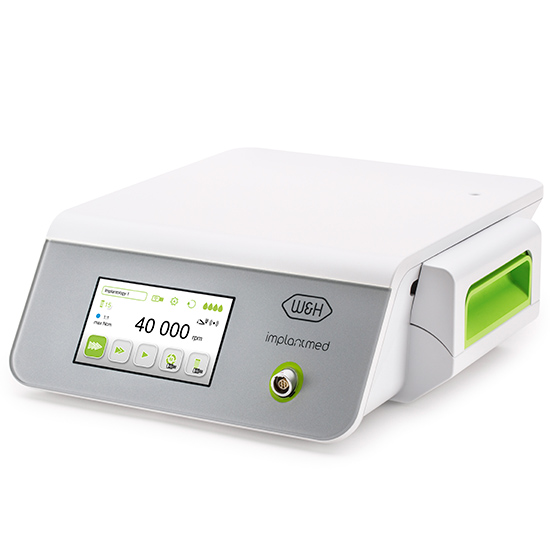

![Implantmed]( "Implantmed")
Implantmed
w skład wchodzą:
> Urządzenie
> Statyw
> Podstawa pod silnik
> Przewód zasilający
> 3 zestawy wężyków chłodzącychSI-1023
REF 30288000Urządzenie (zasilanie 230V)
SI-1015
REF 30289000Urządzenie (zasilanie 115V)
SI-1010
REF 30290001Urządzenie (zasilanie 110V)

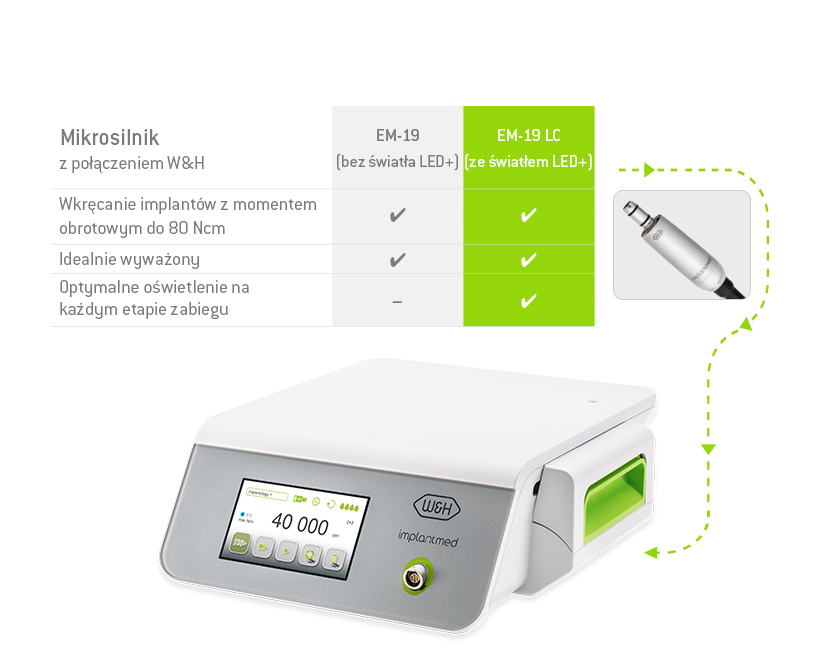

Krok 2: Mikrosilnik

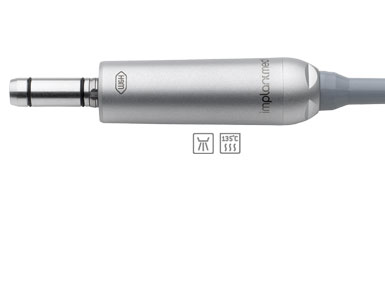

![Silnik elektryczny z szybkozłączką W&H]( "Silnik elektryczny z szybkozłączką W&H")
Silnik elektryczny z szybkozłączką W&H
Maksymalny moment obrotowy: 6.2 Ncm
Zakres obrotów silnika:
200 – 40.000 obr. / min.EM-19 LC
REF 30281000z LED+
z podłączeniem elektrycznym
z kablem 1,8 mEM-19
REF 30185000bez LED+
bez podłączenia elektrycznego
z kablem 1,8 mKrok 3: Sterownik nożny
![Bezprzewodowy sterownik nożny]( "Bezprzewodowy sterownik nożny")
Bezprzewodowy sterownik nożny
S-NW + CAN
REF 30264000kompatybilny z
Implantmed SI-1023, SI-1015, SI-1010
![Przewodowy sterownik nożny]( "Przewodowy sterownik nożny")

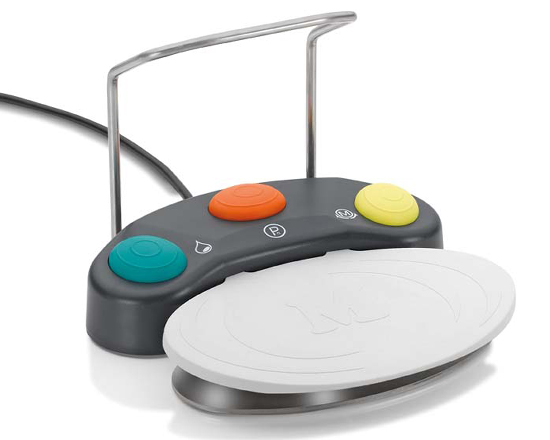

Przewodowy sterownik nożny
S-N2
REF 30285000kompatybilny z
Implantmed SI-1010, SI-1015, SI-1023Krok 4: Pomiar stabilności implantu
![Osstell Beacon]( "Osstell Beacon")
Osstell Beacon
Zestaw Osstell Beacon zawiera:
> modem Bluetooth do gniazda USB
> 1 Osstell TestPeg
> 1 klucz do SmartPeg
> Instrukcja obsługi
Wymiary: 210 x 35 x 25 mm
Waga: 0,7 kgOsstell Beacon
REF Beacon
![SmartPeg]( "SmartPeg")
SmartPeg
> Voucher na zamówienie pierwszych 5 SmartPegs
> Zamów na https://smartpeg.wh.com

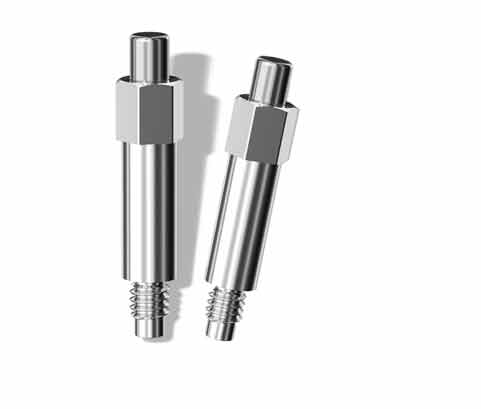

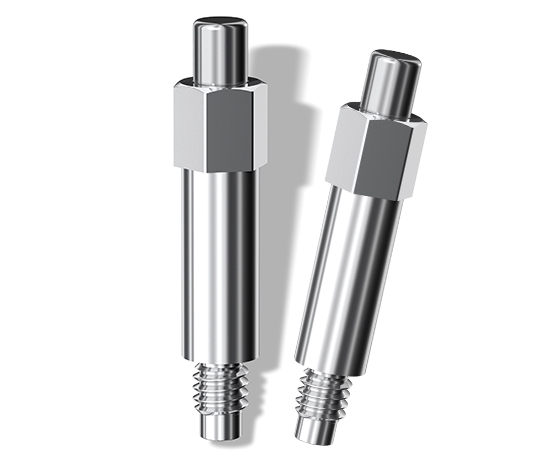

![SmartPegs]( "SmartPegs")
SmartPegs
> Produkt jednorazowy
> Dostarczany w indywidualnych, sterylnych opakowaniach po 5 szt.
Waga: 0,3 gSmartPegs
REF SmartPegs
Download Area
FAQ
- W jaki sposób mogę ustawić moment obrotowy?
- Czy końcówki innego producenta mogą być używane z silnikami chirurgicznymi W&H (implantmed / elcomed)?
- Czy mogą być stosowane rurki innych producentów?
- Jak zamocować rurkę wody?
- W jaki sposób urządzenie / silnik mogą być czyszczone / sterylizowane?
- Czy możliwe jest dostosowanie prędkości silnika używając programu do wkręcania implantów?
- Dlaczego światło końcówki "LED G" nie świeci podczas wkręcania implantu?
- Czy silnik mojego Implantmed / Elcomed może być używany w myjce termicznej?
- Czy silnik mojego Implantmed / Elcomed może być sterylizowany z założonym ochronnym kapturkiem?
- Czy moje urządzenie W&H musi być serwisowane?
- Jakie rodzaje rurek mogą być używane w moim urządzeniu?
- Czy silnik należy smarować?
- Jak jest realizowany pomiar ISQ?
- What does ISQ stand for?
- Is the ISQ scientifically proven?
- Moduł Piezomed: czy istniejące urządzenia mogą być zmodernizowane?
- Moduł Piezomed: czy moduł współpracuje z urządzeniami OEM?
- Moduł Piezomed: czy rękojeści, w które wyposażony jest moduł mogą współpracować urządzeniem SA-320?
- Jaka jest różnica pomiędzy momentem obrotowym a ISQ?
- Czy każdy nowy implantmed może współpracować z modułem W&H Osstell ISQ?
- Czy można samodzielnie podłączyć moduł Osstell czy wymaga to udziału Serwisu?
- Czy mikrosilniki z poprzednich wersji implantmed można podłączyć do nowego implantmed i odwrotnie?
- Czy symbol LC w nazwie mikrosilnika EM-19 LC oznacza, że w silniku zainstalowana jest dioda LED?
- Które z końcówek chirurgicznych współpracują z nowym mikrosilnikiem?
- Czy wszystkie końcówki chirurgiczne można podłączyć do mikrosilników w poprzednich modelach implantmed?
- Czy końcówki chirurgiczne W&H można samodzielnie rozłożyć?
- Czy przewodowe sterowniki nożne z poprzednich wersji implantmed mogą być podłączone do nowego implantmed i odwrotnie?
- Jak działa sterownik nożny bezprzewodowy z urządzeniami implantmed i Piezomed?
- Które z poprzednich modeli implantmed mogą współpracować z bezprzewodowym sterownikiem nożnym?
- Moduł Piezomed. Jaka jest podstawowa różnica pomiędzy modułem Piezomed Plus a modułem Piezomed Calssic?
- Moduł Piezomed. Zamienność rękojeści pomiędzy modułem Piezomed Plus a Piezomed Classic.
- Moduł Piezomed. Czy jest możliwa aktualizacja oprogramowania każdego urządzenia znajdującego się na rynku?
- Moduł Piezomed. Czy końcówki robocze Piezomed mogą być stosowane zarówno w urządzeniu wolnostojącym Piezomed SA-320 jak i w module Piezomed.
- Piezomed module: Can I use tips from competitors?
Poradniki video
Instrukcje użytkownika
Find all languages of the Update Hygiene and Maintenance (EN ISO 17664:2017) in the Download Centre.
-
Niezawodny partner
Implantmed to dokładne, mocne i proste w obsłudze urządzanie posiadające unikalną funkcji gwintowania maszynowego.
Niezwykle prosta i intuicyjna obsługa. Każdy program może być z łatwością wybrany za pomocą przycisku na urządzeniu lub przy użyciu sterownika nożnego.Zalety w skrócie
- Prosty w obsłudze
- Duży moment obrotowy silnika wynoszący 5,5 Ncm
- Szeroki zakres prędkości obrotowej silnika: od 300 do 40.000 obr./min.
- Precyzyjne nastawienie momentu obrotowego od 5 do 70 Ncm
- Funkcja gwintowania maszynowego
- Możliwość sterylizacji i termodezynfekcji silnika z kablem
Silny i pewnySilny i pewny
Mikrosilnik o dużej mocy i precyzyjnym ustawieniu momentu obrotowego.
Moment obrotowy silnika 5,5 Ncm oraz jego zakres prędkości od 300 do 40.000 obr./min. sprawiają, że nawet skomplikowane zabiegi nie sprawiają trudności.
Zakres momentu obrotowego od 5 do 70 Ncm umożliwia dokładne ustawienie żądanej wartości momentu czyniąc zabieg bezpiecznym.
Łatwa obsługaŁatwość użycia
Łatwość obsługi to ważna zaleta.

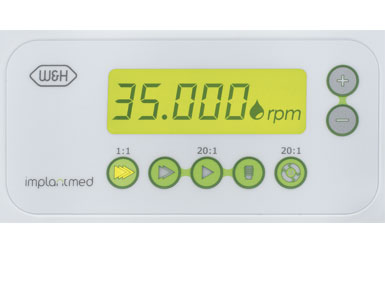

Dowolny program może być z łatwością ustawiony za pomocą przycisków na urządzeniu lub sterownika nożnego.
Ustawione parametry są czytelne i wyraźnie widoczne na ekranie.

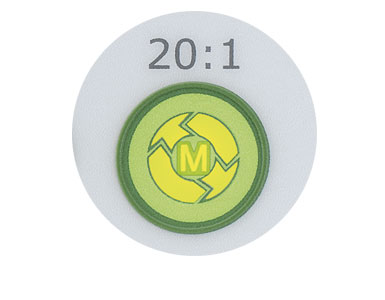

Funkcja gwintowania maszynowegoFunkcja maszynowego gwintowania
Funkcja gwintowania maszynowego, jest przydatna podczas gwintowania lub wkręcania implantu w twardą kość.
Zapobiega kompresji kości podczas wkręcania implantu.

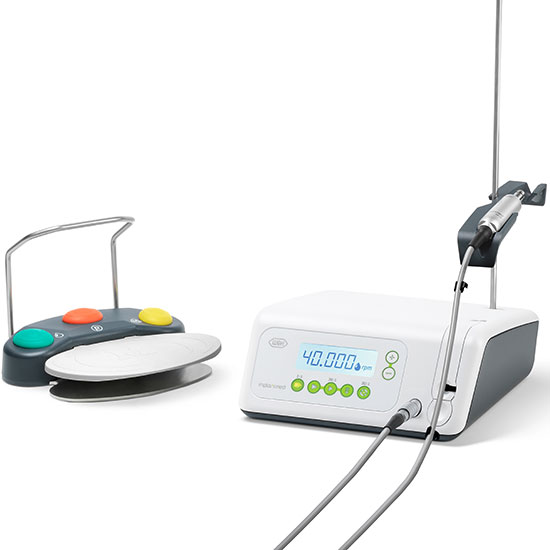

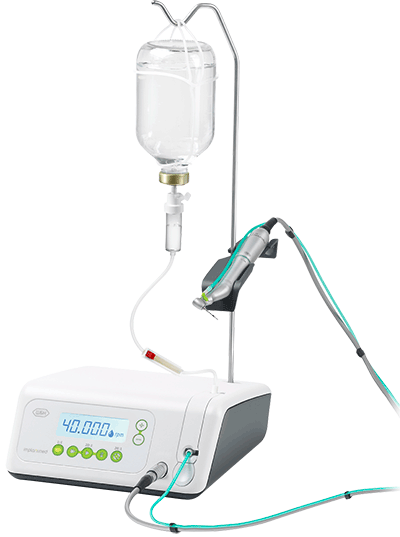

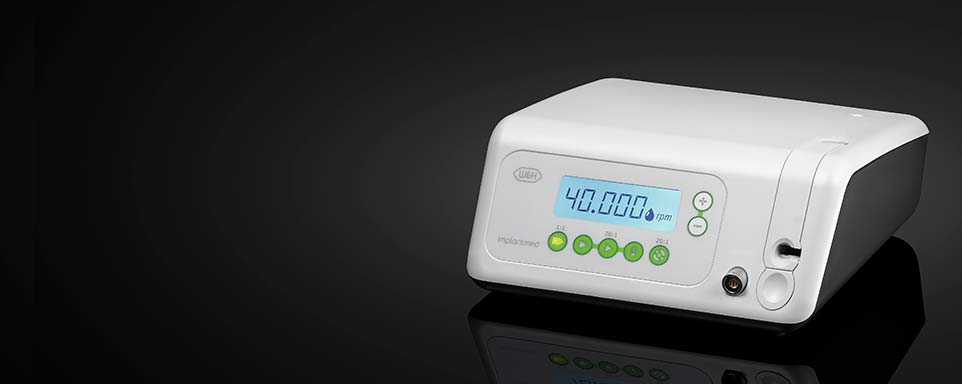

![Implantmed Classic]( "Implantmed Classic")
Implantmed Classic
zawiera: jednostka sterująca, mikrosilnik z rękawem o długości 1,8 m i 5 klipsami do rurki chłodzącej, sterownik nożny S-N2, statyw, podstawka pod mikrosilnik, kabel zasilający, 2 kołki zabezpieczające rotację, 3 sterylne rurki do podawania płynu chłodzącego
SI-923
REF 90000161230 V
SI-915
REF 30287000115 V
Download Area
FAQ
- W jaki sposób mogę ustawić moment obrotowy?
- Czy końcówki innego producenta mogą być używane z silnikami chirurgicznymi W&H (implantmed / elcomed)?
- Czy mogą być stosowane rurki innych producentów?
- Jak zamocować rurkę wody?
- W jaki sposób urządzenie / silnik mogą być czyszczone / sterylizowane?
- Czy możliwe jest dostosowanie prędkości silnika używając programu do wkręcania implantów?
- Dlaczego światło końcówki "LED G" nie świeci podczas wkręcania implantu?
- Czy silnik mojego Implantmed / Elcomed może być używany w myjce termicznej?
- Czy silnik mojego Implantmed / Elcomed może być sterylizowany z założonym ochronnym kapturkiem?
- Czy moje urządzenie W&H musi być serwisowane?
- Jakie rodzaje rurek mogą być używane w moim urządzeniu?
- Czy silnik należy smarować?
- Jak jest realizowany pomiar ISQ?
- What does ISQ stand for?
- Is the ISQ scientifically proven?
- Moduł Piezomed: czy istniejące urządzenia mogą być zmodernizowane?
- Moduł Piezomed: czy moduł współpracuje z urządzeniami OEM?
- Moduł Piezomed: czy rękojeści, w które wyposażony jest moduł mogą współpracować urządzeniem SA-320?
- Jaka jest różnica pomiędzy momentem obrotowym a ISQ?
- Czy każdy nowy implantmed może współpracować z modułem W&H Osstell ISQ?
- Czy można samodzielnie podłączyć moduł Osstell czy wymaga to udziału Serwisu?
- Czy mikrosilniki z poprzednich wersji implantmed można podłączyć do nowego implantmed i odwrotnie?
- Czy symbol LC w nazwie mikrosilnika EM-19 LC oznacza, że w silniku zainstalowana jest dioda LED?
- Które z końcówek chirurgicznych współpracują z nowym mikrosilnikiem?
- Czy wszystkie końcówki chirurgiczne można podłączyć do mikrosilników w poprzednich modelach implantmed?
- Czy końcówki chirurgiczne W&H można samodzielnie rozłożyć?
- Czy przewodowe sterowniki nożne z poprzednich wersji implantmed mogą być podłączone do nowego implantmed i odwrotnie?
- Jak działa sterownik nożny bezprzewodowy z urządzeniami implantmed i Piezomed?
- Które z poprzednich modeli implantmed mogą współpracować z bezprzewodowym sterownikiem nożnym?
- Moduł Piezomed. Jaka jest podstawowa różnica pomiędzy modułem Piezomed Plus a modułem Piezomed Calssic?
- Moduł Piezomed. Zamienność rękojeści pomiędzy modułem Piezomed Plus a Piezomed Classic.
- Moduł Piezomed. Czy jest możliwa aktualizacja oprogramowania każdego urządzenia znajdującego się na rynku?
- Moduł Piezomed. Czy końcówki robocze Piezomed mogą być stosowane zarówno w urządzeniu wolnostojącym Piezomed SA-320 jak i w module Piezomed.
- Piezomed module: Can I use tips from competitors?
Instrukcje użytkownika
Find all languages of the Update Hygiene and Maintenance (EN ISO 17664:2017) in the Download Centre.
Pliki do pobrania
Poradniki video
-
-
Implantmed Plus SI-1023, SI-1015, SI-1010
Typ: SI-1023 SI-1015 SI-1010 Napięcie znamionowe: 230 V 120 V 100 V Dozwolone wahania napięcia: 220 – 240 V 110 – 130 V 90 – 110 V Pobór mocy: 0.3 – 0.8 A 0.3 – 1.6 A 0.3 – 1.4 A Częstotliwość: 50 – 60 Hz Główny bezpiecznik: 250 V – T1,6AH Maksymalny pobór mocy: 170 VA Maksymalna mechaniczna moc wyjściowa: 80 W Maksymalny moment obrotowy mikrosilnika: 6.2 Ncm Zakres pedkości obrotowej mikrosilnika
w zakresie napięcia znamionowego:
200 – 40,000 min -1 Prędkość przepływu płynu chłodzącego przy 100%: min. 90 ml/min Wymiary zewnętrzne w mm
(wysokość × szerokość × głębokość):100 x 262 x 291 Waga w kg: 3,5 Sterownik nożny: S-N2 / S-NW Kątnice i prostnice kompatybilne z mini LED+: S-11 L / WS-56 L, WS-75 L, WS-91 L, WS-92 L Gwarancja: 24 miesięcy
Implantmed Classic SI-915, SI-923
Typ: SI-915 SI-923 Maks. moment obrotowy na instrumencie obrotowym (w programie 4): 70 Ncm Napięcie sieciowe: 110 – 130 V 220 – 240 V Częstotliwość: 50 / 60 Hz Maksymalna mechaniczna moc wyjściowa: 80 W Maksymalny moment obrotowy mikrosilnika: 5.5 Ncm Zakres prędkości obrotowej mikrosilnika
w zakresie napięcia znamionowego:
od 300 do 40.000 min -1 Kątnice i prostnice: WI-75 E/KM / S-9 L G / S-11 L G / WS-56 L G / WS-75 L G / WS-91 L G / WS-92 L G Długość przewodu silnika: 1.8 m Prędkość przepływu płynu chłodzącego przy 100 %: min. 90 ml/min Sterownik nożny: S-N2 Wymiary zewnętrzne (Wysokość / szerokość / głębokość): 100 x 235 x 240 mm
