Piezo cerrahi cihazlarıyla atravmatik diş çekimleri

29.10.2025

Orijinal makale: Dental Tribune Latin America

Atravmatik diş çekiminin artan önemi birçok yayında sıklıkla vurgulanmaktadır. Bu teknik, sonraki protez restorasyonu için alveolar kemiğin uygun şekilde hazırlanmasına bağlı olan implant tedavisinin yaygınlaşmasıyla birlikte daha da önemli hale gelmiştir.

Yazarlar, piezoelektrik cerrahi kullanarak travmatik olmayan diş çekimi gerçekleştirmede izlenecek klinik adımları özetlemektedir. Bu teknik, prosedürü basitleştirir ve geleneksel yöntemlere kıyasla daha üstün sonuçlar verir.

Diş çekimi, çoğu diş hekimi tarafından rutin olarak yapılan bir cerrahi işlemdir. Ancak, implantların ortaya çıkmasıyla birlikte, çekim sırasında hem sert hem de yumuşak dokuların titiz bir şekilde yönetilmesi giderek daha önemli hale gelmiştir.^1,2

Çekim sonrası, yatay ve dikey krestal kemik rezorpsiyonu nedeniyle kalan yapılarda önemli boyut değişiklikleri meydana gelir. Bu değişiklikler, boş soketin granülasyon dokusu, bağ dokusu, geçici kemik ve sonunda olgun lameller kemik ile aşamalı olarak yer değiştirmesi ile aynı zamana denk gelir.^2,3

Atravmatik diş çekimi, hem yumuşak hem de sert dokuların korunmasını kolaylaştırır, kemik oluşumu için gelişmiş bir biyolojik tepkiyi destekler ve immediyat implant yerleştirme veya alveolar sırtın korunması için daha uygun bir ortam oluşturur.

Diş çekimi sonrası yatay kemik kaybı, bukkal plağın yaklaşık %30'unu ve lingual plağın %10'unu etkiler.³ Çalışmalar, bukkal plağın %50'sine kadarının ilk yıl içinde kaybedilebileceğini göstermektedir.⁴ Bu boyut değişiklikleri, krestal seviyede genişlikte 2,6 mm ile 4,5 mm arasında ve yükseklikte 0,4 mm ile 3,9 mm arasında azalmalara karşılık gelir.⁵

İnce bukkal kemik plakları (< 1 mm) gibi önceden var olan durumlar, bu durumu daha da kötüleştirerek, diş çekimi sonrası kemik kaybının yükseklikte 1,17 mm'ye ve genişlikte 2,67 mm'ye kadar ulaşmasına neden olabilir. Bunun aksine, kalın bukkal plaklar (> 1 mm) önemli ölçüde daha az rezorpsiyon gösterir; yükseklik kaybı yaklaşık 0,5 mm, genişlik kaybı ise 1,17 mm'dir.⁶ Ayrıca, tek diş çekimlerine kıyasla çoklu çekimlerden sonra daha fazla krestal rezorpsiyon bildirilmiştir.⁶

Travmatik olmayan diş çekimi, geleneksel çekim yöntemleriyle sıklıkla ilişkilendirilen iyatrojenik travmayı en aza indirmeyi amaçlayan, dişin titizlikle çıkarılması anlamına gelir. Bu yaklaşım, hem yumuşak hem de sert dokuları koruyarak kemik oluşumu ve soket dolgusu için gelişmiş bir biyolojik yanıtı teşvik eder, ameliyat sonrası enfeksiyon riskini azaltır, doğal diş eti dokusu konturunu korur, son restorasyonun estetik sonucunu iyileştirir ve anında implant yerleştirme veya alveoler sırt koruması için daha uygun bir ortam sağlar.⁷

Mümkün olduğunca, travmatik olmayan diş çekimleri, yumuşak doku invaginasyonunu önleyerek ve ameliyat sonrası diş eti çekilmesini azaltarak optimal kemik rejenerasyonunu teşvik eden flepsiz tekniklerle gerçekleştirilir. Flepsiz cerrahi yaklaşımlar, hızlandırılmış iyileşme ve en önemlisi, yumuşak dokuların alttaki kemikten ayrılmasıyla ilişkili diş eti perfüzyon kaybıyla bağlantılı kemik rezorpsiyonunun azaltılması gibi potansiyel biyolojik avantajları nedeniyle tanıtılmıştır.⁸ Bu teknik, özellikle ince diş eti biyotipi olan hastalar için uygundur ve estetik komplikasyonların önlenmesine yardımcı olur.⁹

Birçok konsensus raporu, özellikle ön bölgede, yanak kemiği plağının bütünlüğünün olumlu bir estetik sonuç için en önemli belirleyici faktör olduğu konusunda hemfikirdir. ^7,10-12

Geleneksel çekim teknikleri, dişi dönme hareketleri ve güçlü çekme kuvveti kullanarak çıkarır ve böylece Sharpey liflerini demet kemiğinden koparır. Periodontal ligamentin ve ilişkili liflerin bu agresif şekilde bozulması, alveol soketinde kontrolsüz travmaya yol açarak vasküler ağın daha belirgin bir şekilde çökmesine ve etkilenen bölgede daha sonra rezorpsiyona neden olur.¹³ Buna karşılık, travma yaratmayan piezoelektrik teknik, aletlerin diş eti oluğu seviyesinde hassas bir şekilde konumlandırılmasına olanak tanır. Bu aletler, kök yüzeyi ile alveol soket duvarları arasında 10 mm'ye kadar derinliğe ilerleyerek, yalnızca en apikal liflerin seçici olarak kesilmesini kolaylaştırır. Bu yaklaşım, krestal bölgenin nazikçe çıkarılmasını ve korunmasını sağlayarak kemik rezorpsiyonu riskini önemli ölçüde azaltır.¹⁴

Piezoelektrik cerrahi, temiz ve hassas kesimler oluşturmadaki kanıtlanmış avantajlarının ötesinde, özellikle kritik anatomik yapılara (örneğin vasküler veya sinir demetleri) ve/veya proksimal kemiği hasar görmüş komşu dişlere yakın çalışırken operatörün görünürlüğünü artırır.¹⁵ Bu iyileştirilmiş kontrol, iyatrojenik komplikasyonların önlenmesine yardımcı olur.^16,17 Ayrıca, teknik minimal uygulanan basınç gerektirir ve böylece cerrahi bölgede ısı oluşumunu azaltır.¹⁸ Diş çevresindeki kemik çıkarılması, minimal ve çok yönlü yapısıyla karakterize edilir; bu da değişken ve tek yönlü kuvvetler uygulayan geleneksel tekniklere göre belirgin bir avantajdır.¹¹

Travmatik olmayan bir çekim planlanırken, kök uzunluğu, kök sayısı ve karmaşık kök morfolojisi gibi temel anatomik kriterlerin yanı sıra koronal kalıntıların varlığı, önceki endodontik tedavi veya ankilozun varlığı da dikkate alınmalıdır. Bu gibi durumlarda, piezoelektrik cihazların, kök yapısının spesifik morfolojisine ve uzamsal konfigürasyonuna uyacak şekilde seçilebilen çok çeşitli ek parça tasarımları sunduğunun altını çizmek önemlidir.¹⁴

Klinik Uygulamalar

$Single-rooted tooth remnant with extensive coronal destruction and a subcrestal fracture.$

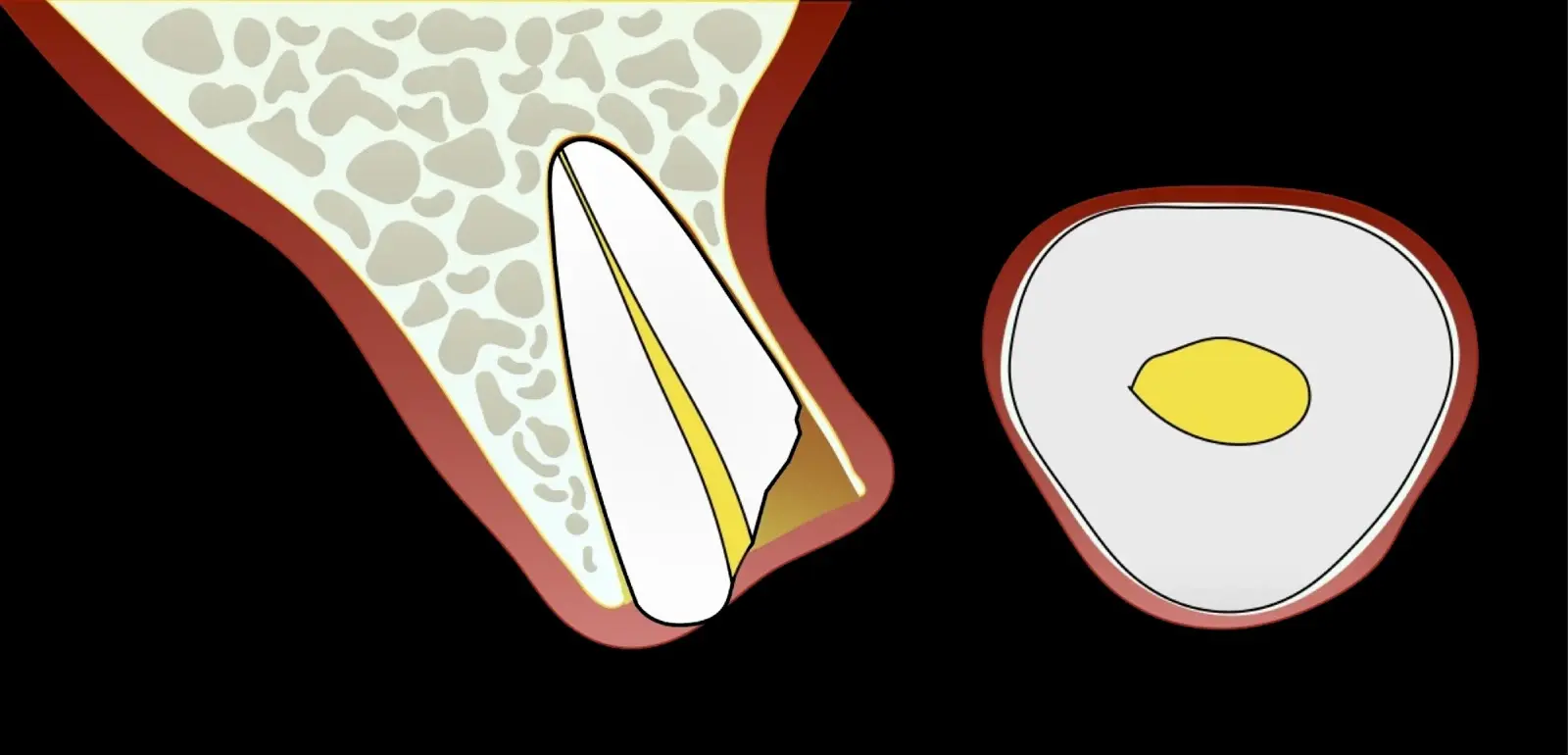

Şekil 1: Geniş çaplı koronal yıkım ve subkrestal kırık içeren tek köklü diş kalıntısı.

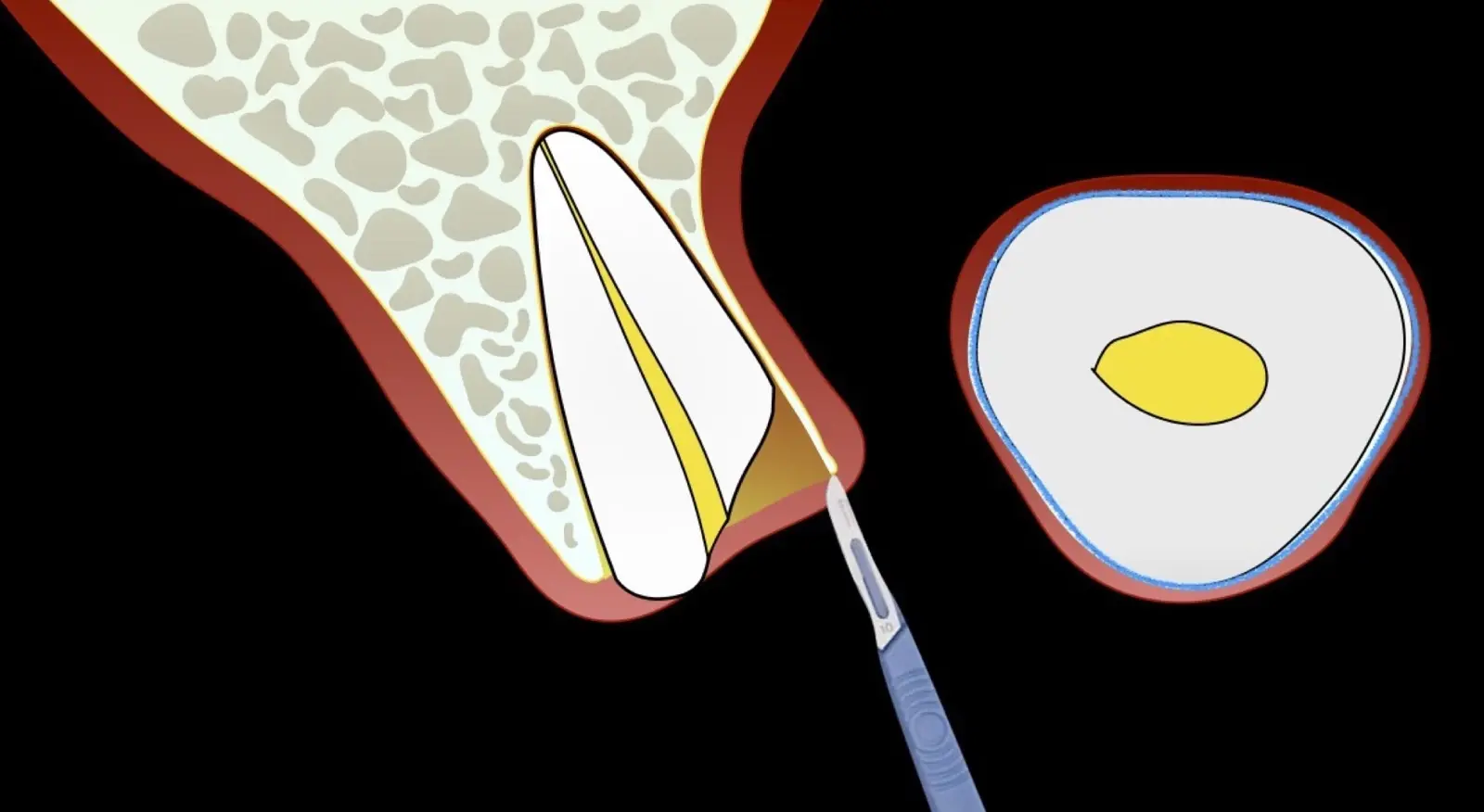

Intrasulcular incision around the entire tooth.

Şekil 2: Dişin tamamını çevreleyen intrasulküler kesi.

Mesiodistal odontosection design using either a cutting insert or long-shank bur.

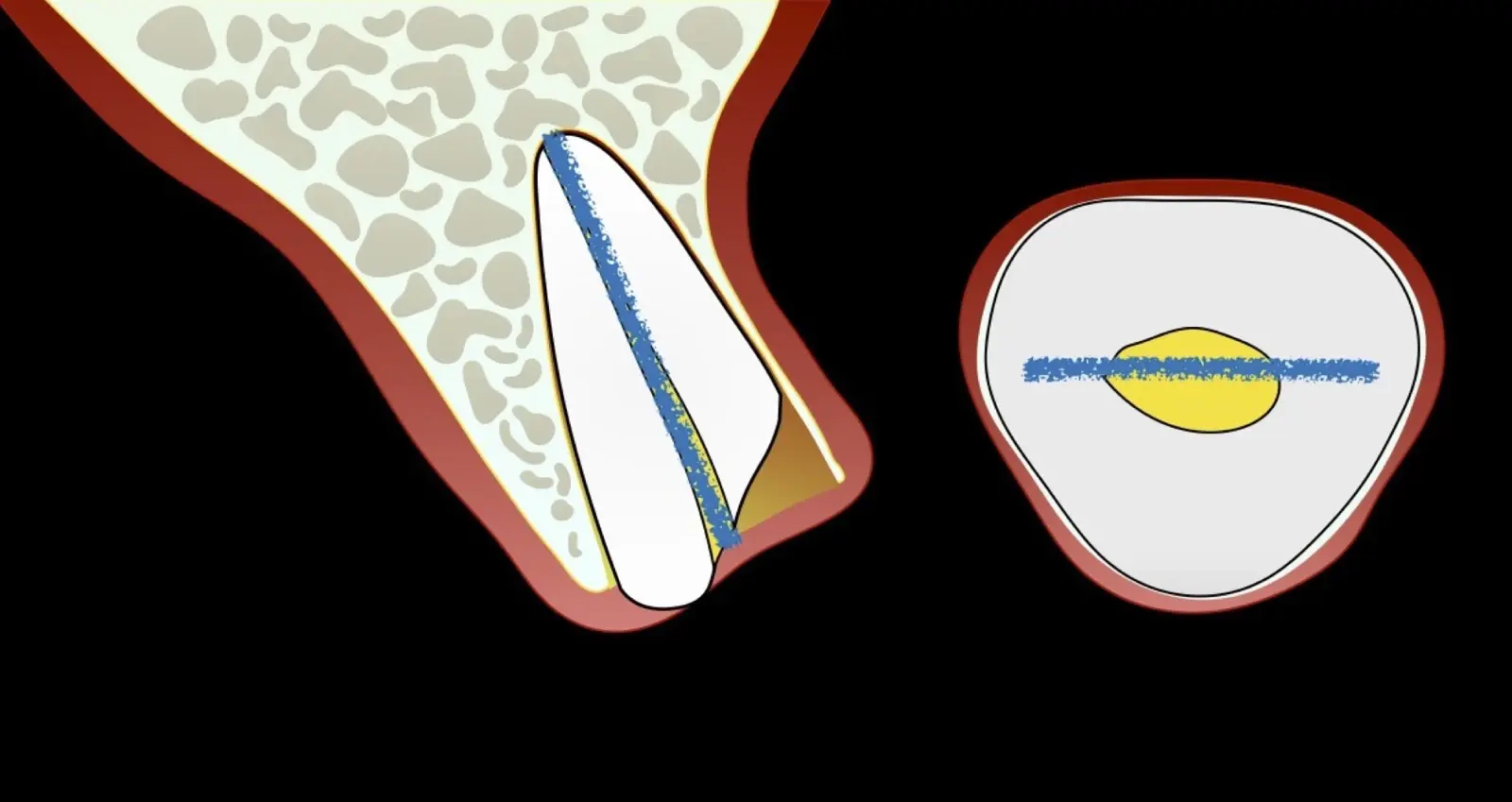

Şekil 3: Kesici uç veya uzun saplı frez kullanılarak yapılan meziodistal odontoseksiyon tasarımı.

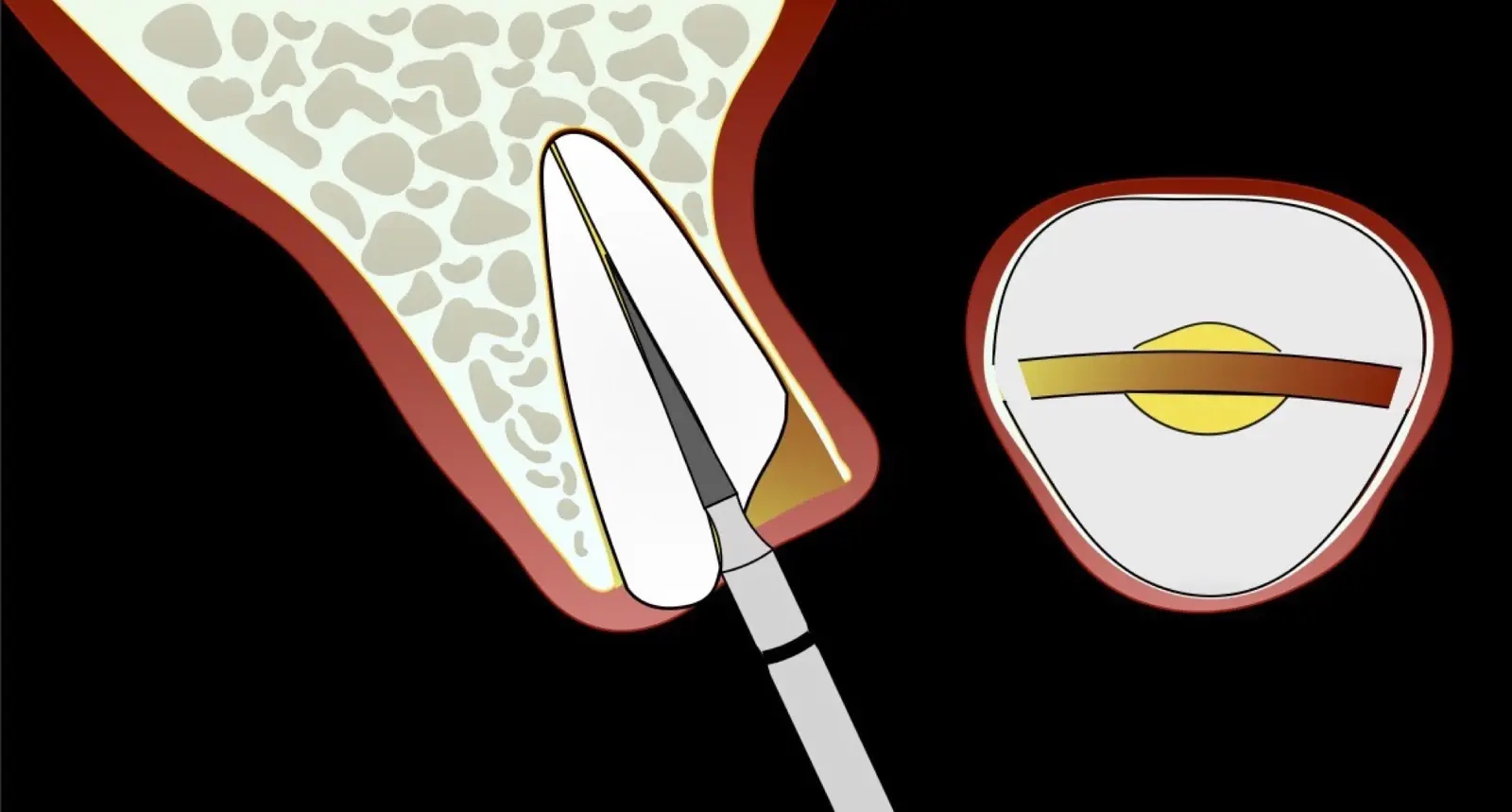

Initiation of the odontosection emplying a rotary instrument.

Şekil 4: Döner alet kullanılarak odontoseksiyonun başlatılması.

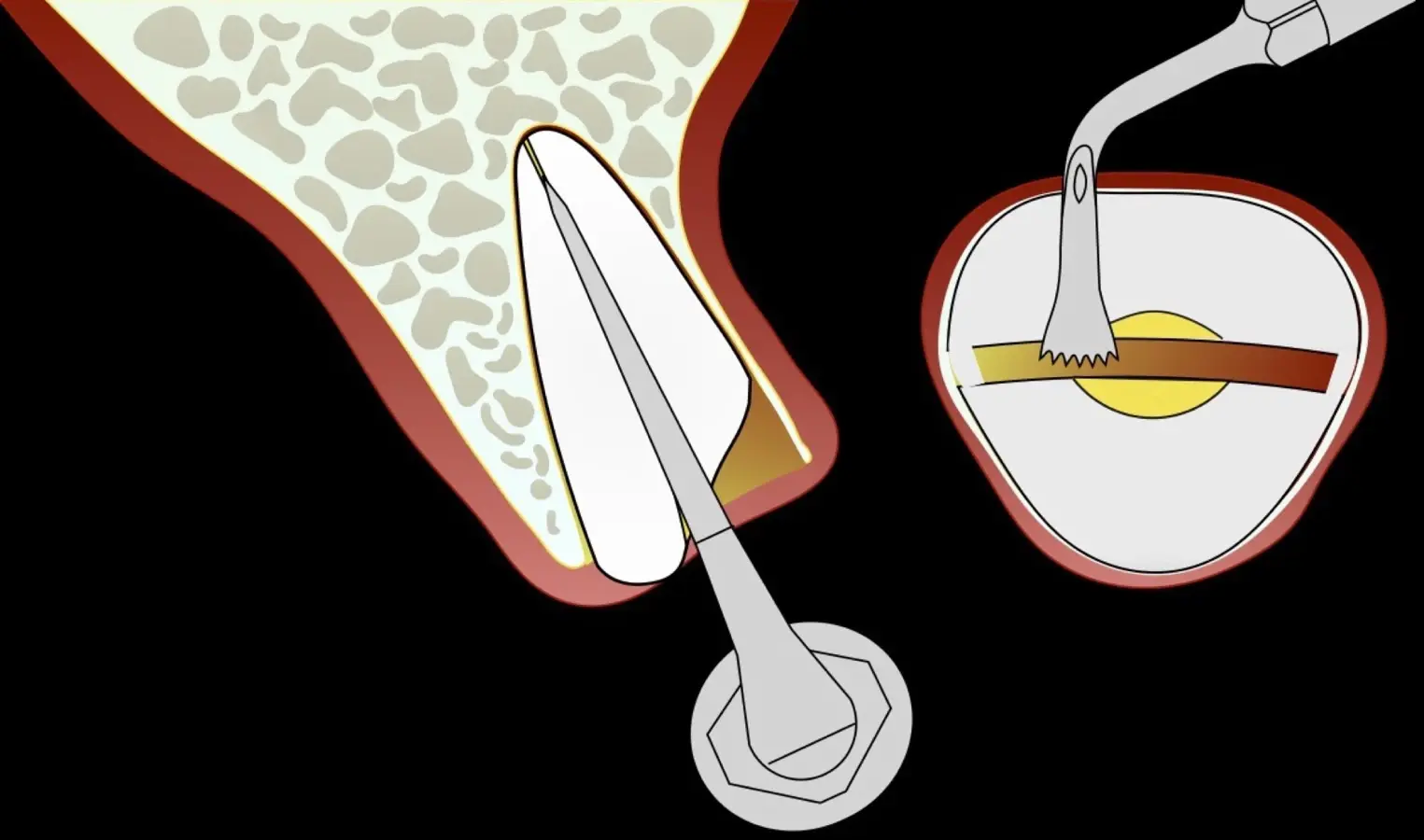

Completion of the odontosection using a piezoelectric instrument (B1 by W&H).

Şekil 5: Piezoelektrik bir alet (W&H tarafından üretilen B1) kullanılarak odontoseksiyonun tamamlanması.

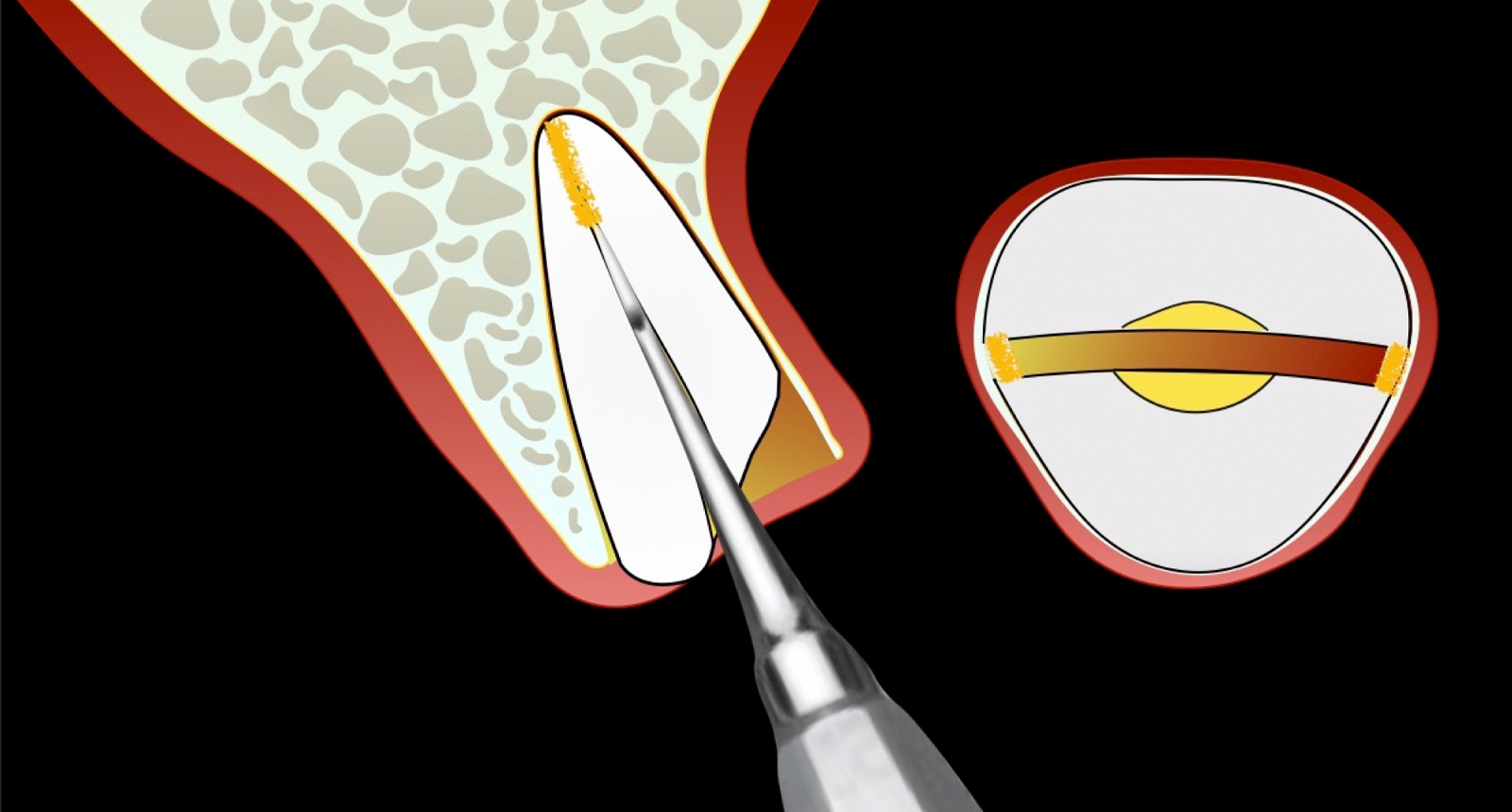

Fracture of the root remnant into two segments: buccal and palatal.

Şekil 6: Kök kalıntısının bukkal ve palatal olmak üzere iki parçaya ayrılması.

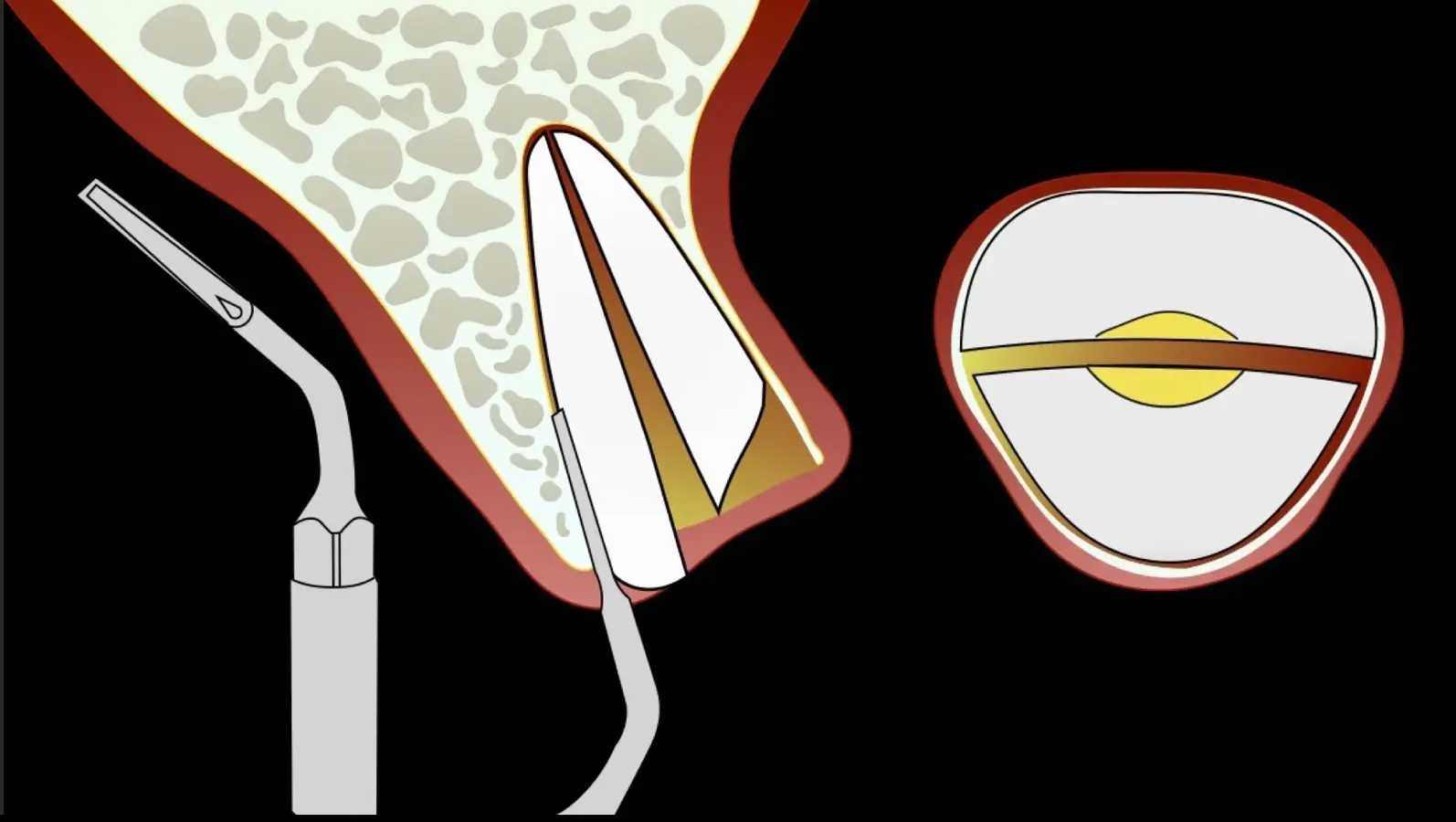

Debridement of the palatal fragment performed with the piezoelectric periotome (EX1 by W&H). This fragment is specifically targeted due to the typically greater thickness of the palatal bone plate.

Şekil 7: Piezoelektrik periotom (W&H tarafından üretilen EX1) ile palatal fragmanın debridmanı. Bu fragman, palatal kemik plakasının tipik olarak daha kalın olması nedeniyle özel olarak hedeflenmiştir.

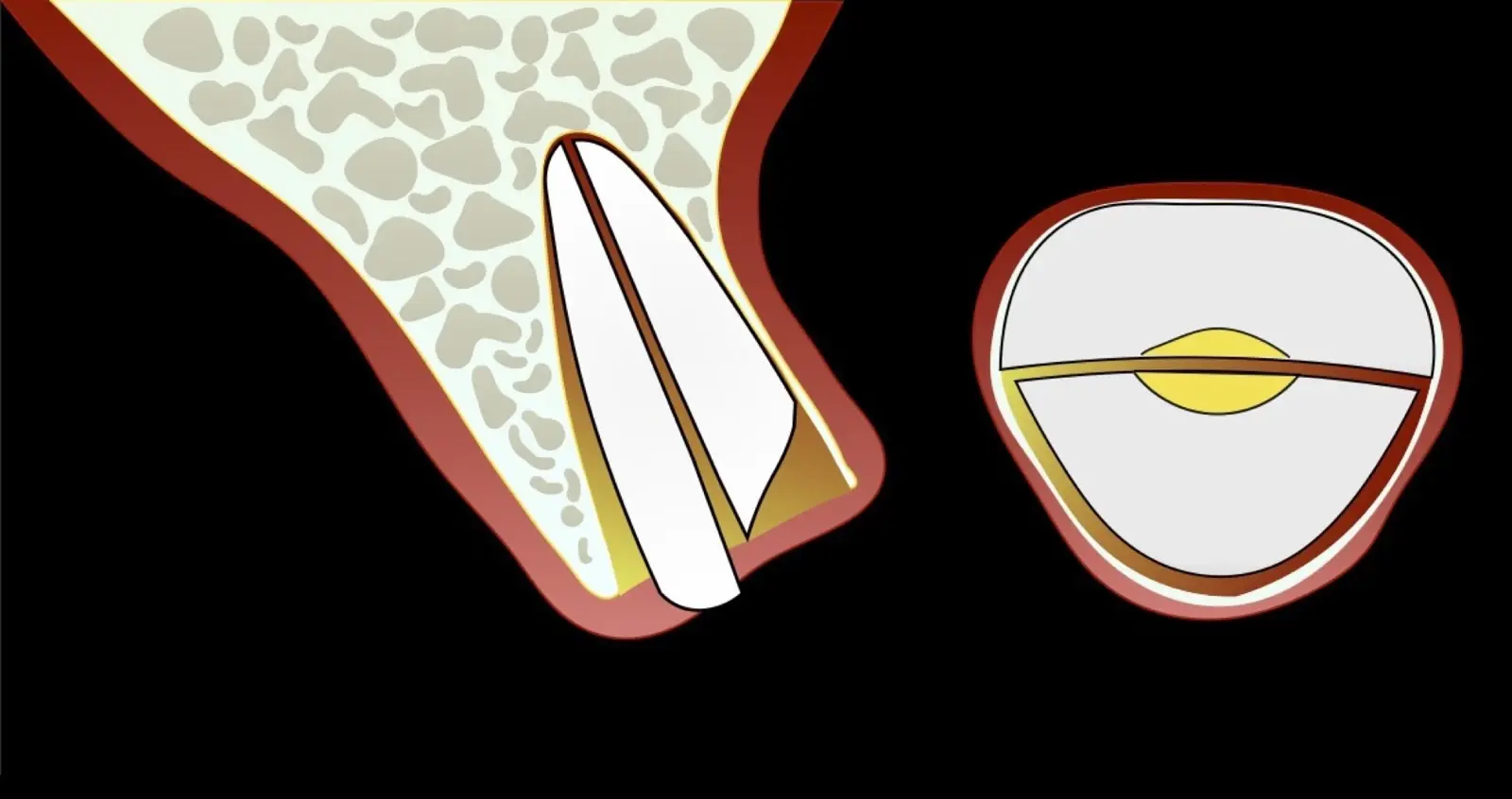

Şekil 8: Damak parçasının yer değiştirmesi.

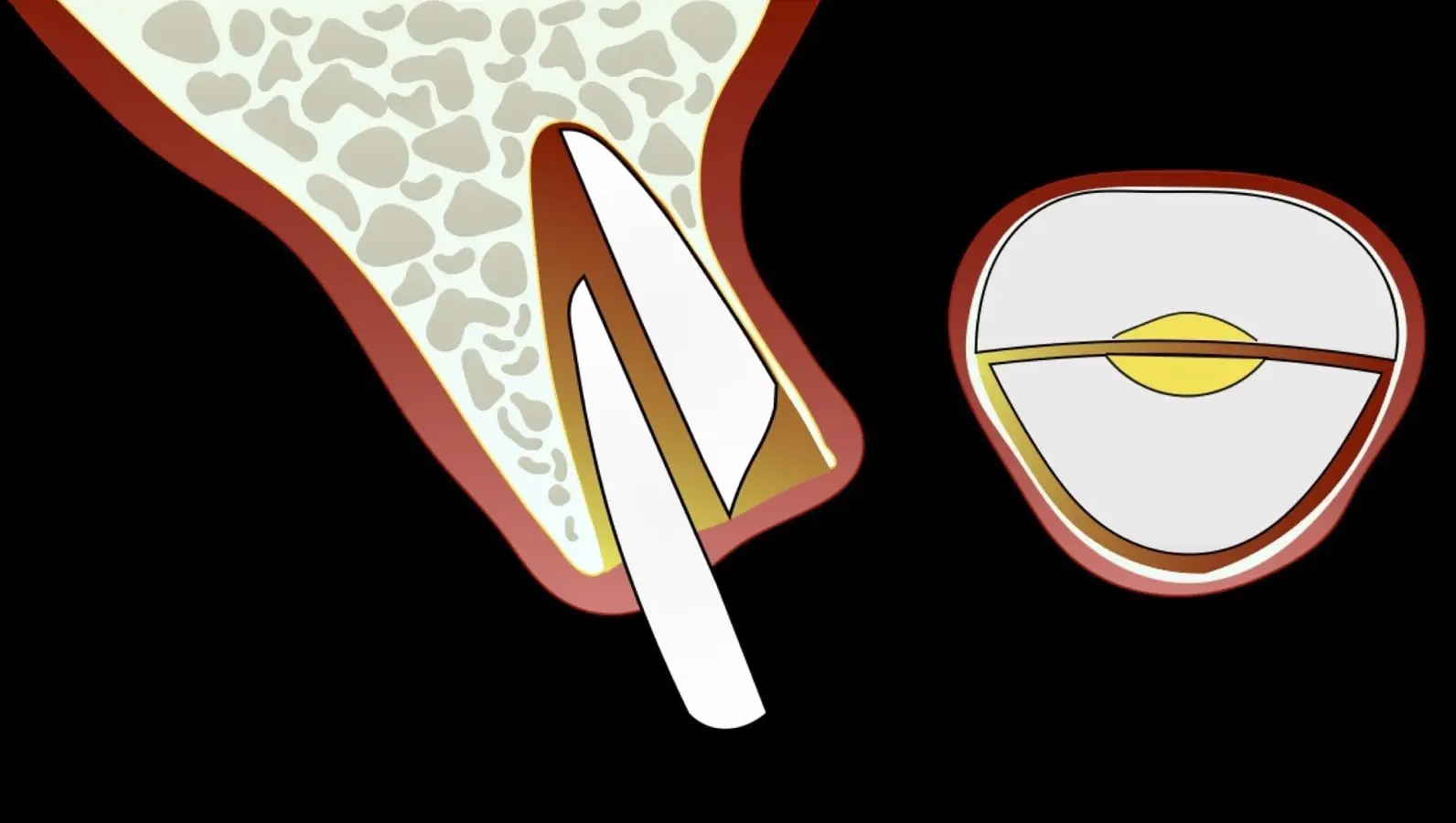

Şekil 9: Damak parçasının kopması

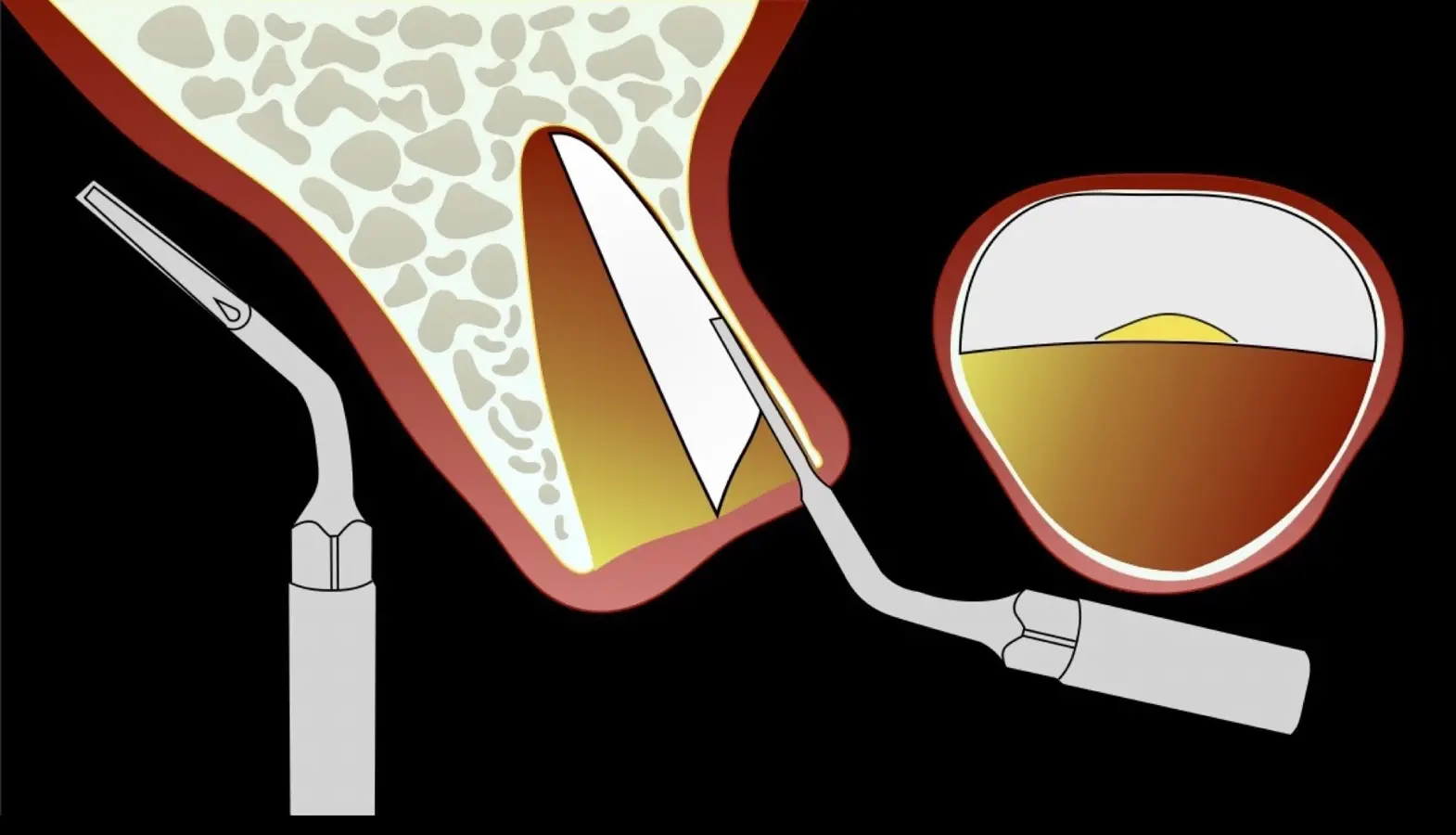

Debridement of the buccal root fragment. If tomographic imaging reveals that it is very thin, it is recommended to avoid using periotomes or cutting instruments directly on the buccal aspect; instead, access should be gained via the internal borders of the adjacent root.

Şekil 10: Bukkal kök parçasının debridmanı. Tomografik görüntülemede çok ince olduğu görülürse, periotom veya kesici aletlerin doğrudan bukkal tarafa uygulanmasından kaçınılması önerilir; bunun yerine, komşu kökün iç sınırları yoluyla erişim sağlanmalıdır.

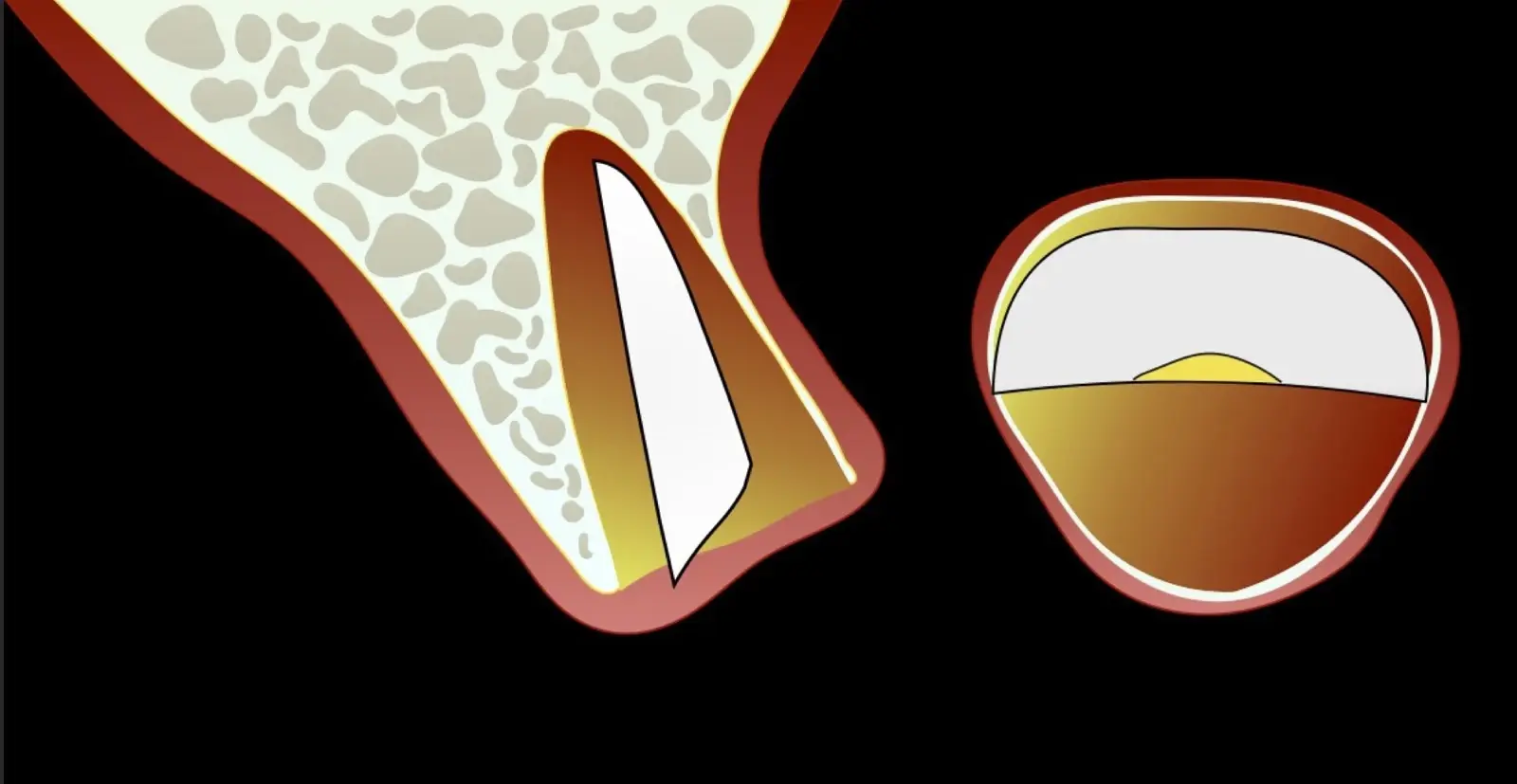

Displacement of the buccal fragment into the palatal aspect of the alveolus.

Şekil 11: Yanak parçasının alveolün damak tarafına doğru yer değiştirmesi.

Upon completion of atraumatic tooth extraction, either alveolar ridge preservation or immediate implant placement with concomitant regeneration will be performed, as indicated by the individual case.

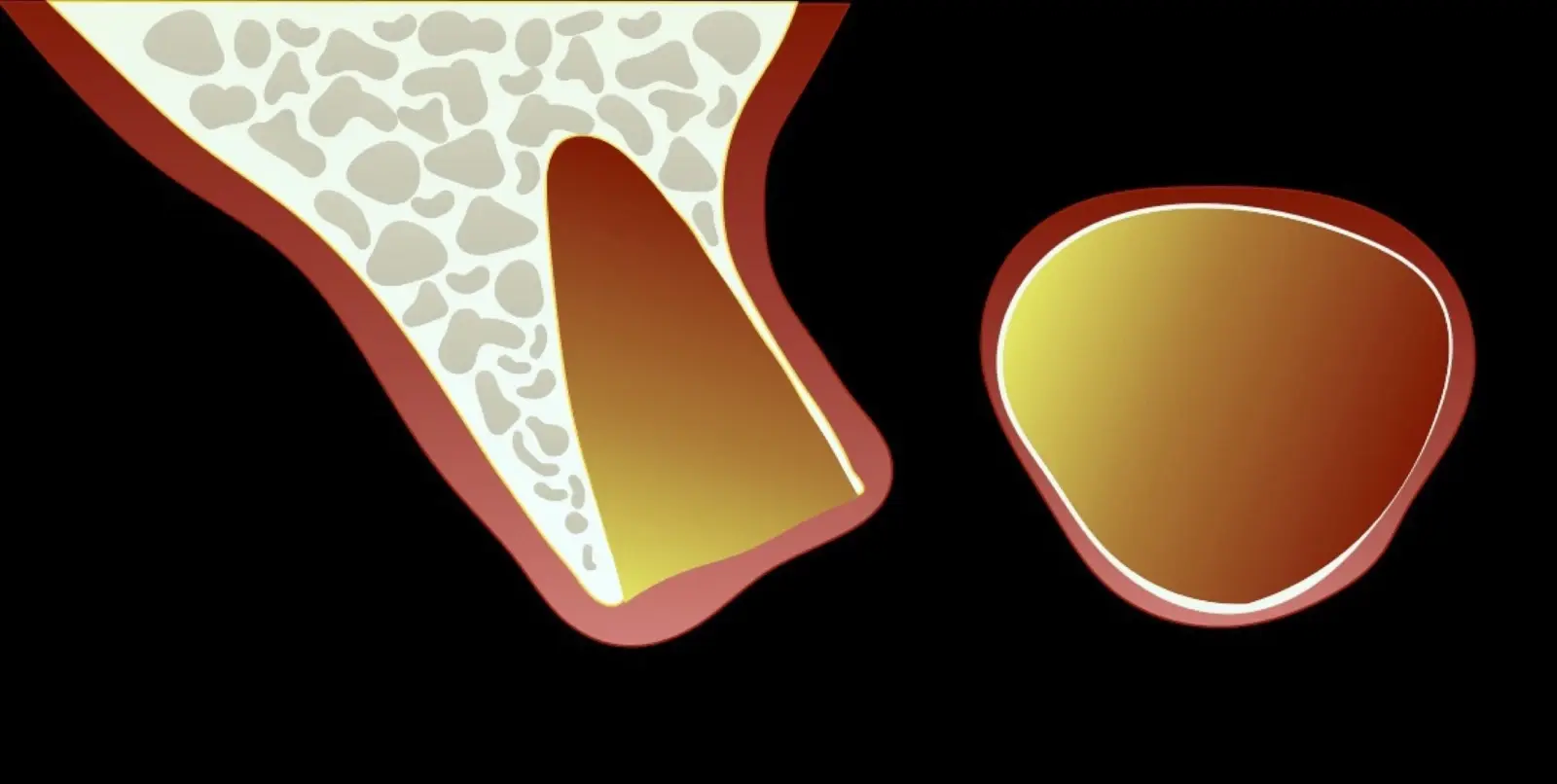

Completion of atraumatic tooth extraction with preservation of the bony plates and alveolar ridge.

Şekil 12: Kemik plaklarının ve alveoler sırtın korunmasıyla travma yaratmadan diş çekiminin tamamlanması.

Clinical case

68 yaşında bir erkek hasta, lokalize travma sonrası 1.1, 2.1 ve 2.2 numaralı dişlerinde hareketlilik şikayetiyle başvurdu. Klinik muayenede, komşu dişlerde kök kırıkları ve implant destekli restorasyonlar tespit edildi. Konik ışınlı bilgisayar tomografisi (CBCT), kesici dişlerle ilgili klinik bulguları doğruladı ve sonuç olarak travma dışı çekimler endikasyonu konuldu. Kalan apikal ve palatal kemik yapılarının boyutlarına dayanarak, öngörülebilir birincil stabilite sağlayan bu yapıların ardından, eş zamanlı kemik rejenerasyonu eşliğinde diş çekimi sonrası dental implantlar planlandı.

$Frontal view of teeth 1.1, 2.1, and 2.2 showing root fracture diagnosis. Note the gingival contour disharmony, altered incisal plane, favourable amount of keratinised gingiva, and an apparently thick biotype.$

Şekil 13: 1.1, 2.1 ve 2.2 numaralı dişlerin önden görünümü, kök kırığı tanısını göstermektedir. Diş eti konturundaki uyumsuzluğa, değişmiş kesici düzleme, uygun miktarda keratinize diş etine ve görünüşte kalın bir biyotipe dikkat edin.

Occlusal view: demonstrating preserved gingival contour.

Şekil 14: Oklüzal görünüm: korunmuş diş eti konturunu göstermektedir.

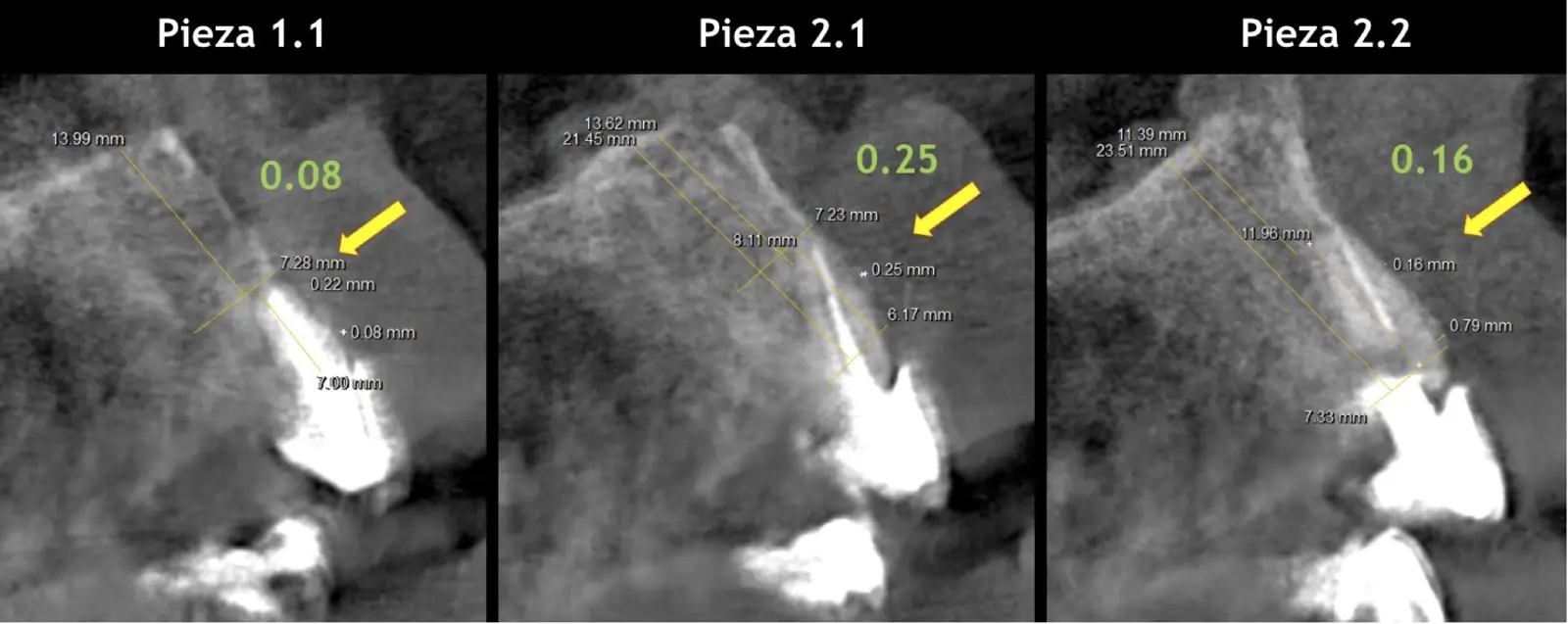

Sagittal tomographic sections of teeth 1.1, 2.1, and 2.2 revealing very thin buccal bone plates with thicknesses less than 0.2 mm (a, c).

Şekil 15: 1.1, 2.1 ve 2.2 numaralı dişlerin sagital tomografik kesitleri, kalınlıkları 0,2 mm'den az olan çok ince yanak kemiği plakalarını ortaya koymaktadır (a, c).

Initial mesiodistal root hemisection to a depth of approximately 10 mm in teeth 1.1, 2.1, and 2.2 using a flat serrated piezo instrument (B6 by W&H), taking care to avoid damage to the proximal bone crests (a, b, c).

Şekil 16: 1.1, 2.1 ve 2.2 numaralı dişlerde, proksimal kemik çıkıntılarına zarar vermemeye özen gösterilerek, düz tırtıklı piezo alet (W&H tarafından üretilen B6) kullanılarak yaklaşık 10 mm derinliğe kadar yapılan ilk mesiodistal kök hemiseksiyonu (a, b, c).

Occlusal view of the mesiodistal cuts of the root remnants.

Şekil 17: Kök kalıntılarının meziodistal kesitlerinin oklüzal görünümü.

Syndesmotomy using the piezoelectric periotome (EX1 by W&H) (a), positioned in the periodontal ligament space at the level of the palatal fragments (b).

Figure 18: Syndesmotomy using the piezoelectric periotome (EX1 by W&H) (a), positioned in the periodontal ligament space at the level of the palatal fragments (b).

Extraction of the palatal fragments of teeth 1.1, 2.1, and 2.2 due to the greater thickness of the palatal bone plate (a, b, c).

Şekil 19: Damak kemiği plağının daha kalın olması nedeniyle 1.1, 2.1 ve 2.2 numaralı dişlerin damak parçalarının çıkarılması (a, b, c).

Extraction of the buccal fragments by displacing the remnants into the spaces created by the removal of the palatal fragments (a, b).

Şekil 20: Yanak parçalarının, damak parçalarının çıkarılmasıyla oluşan boşluklara kalıntıların yer değiştirmesiyle çıkarılması (a, b).

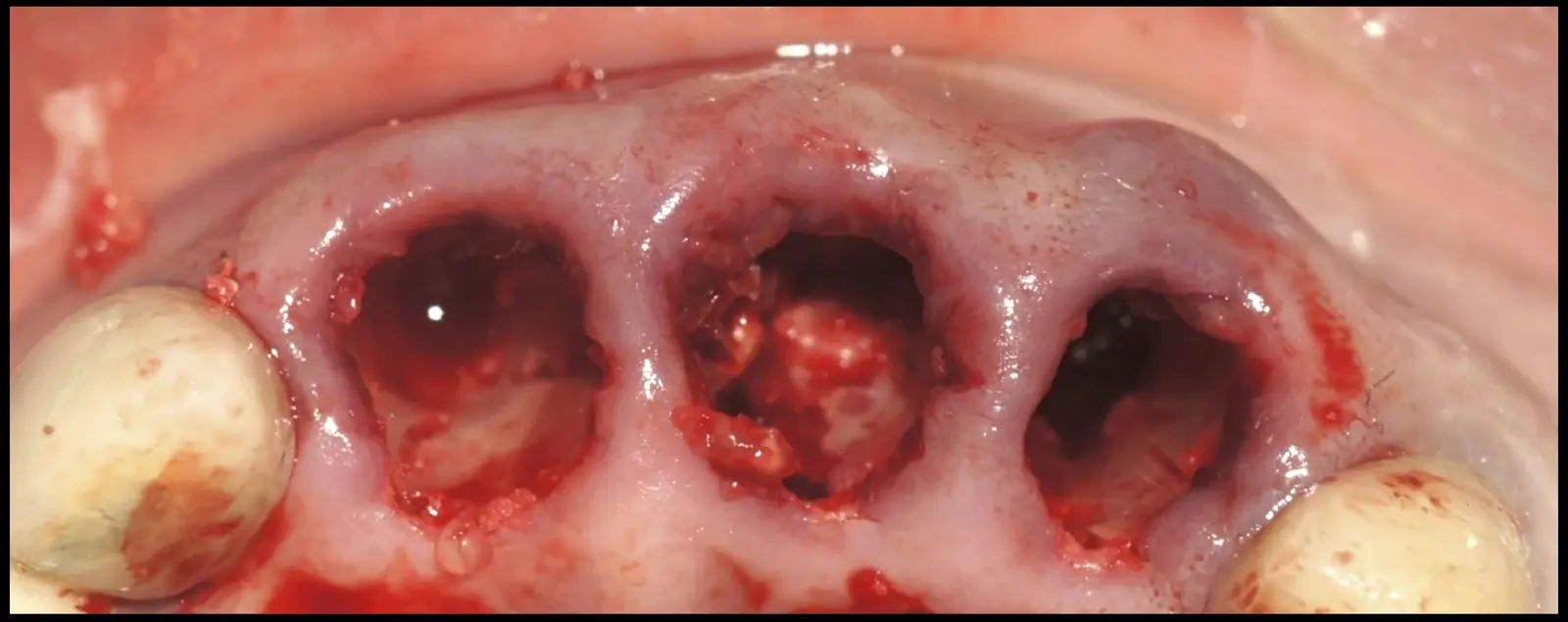

Post-extraction sockets of teeth 1.1, 2.1, and 2.2 demonstrating the absence of buccal bone plates.

Şekil 21. 1.1, 2.1 ve 2.2 numaralı dişlerin çekim sonrası yuvaları, yanak kemik plakalarının yokluğunu göstermektedir.

Following the preparation of the implant beds, parallelism pins were inserted to occlude the prepared sites, thereby facilitating the placement of bone graft material. Subsequently, resorbable membranes were positioned within the alveolus using the cone technique (a, b).

Şekil 22: İmplant yataklarının hazırlanmasının ardından, hazırlanan bölgeleri kapatmak ve böylece kemik grefti materyalinin yerleştirilmesini kolaylaştırmak için paralellik pimleri yerleştirildi. Daha sonra, emilebilir membranlar koni tekniği kullanılarak alveol içine yerleştirildi (a, b).

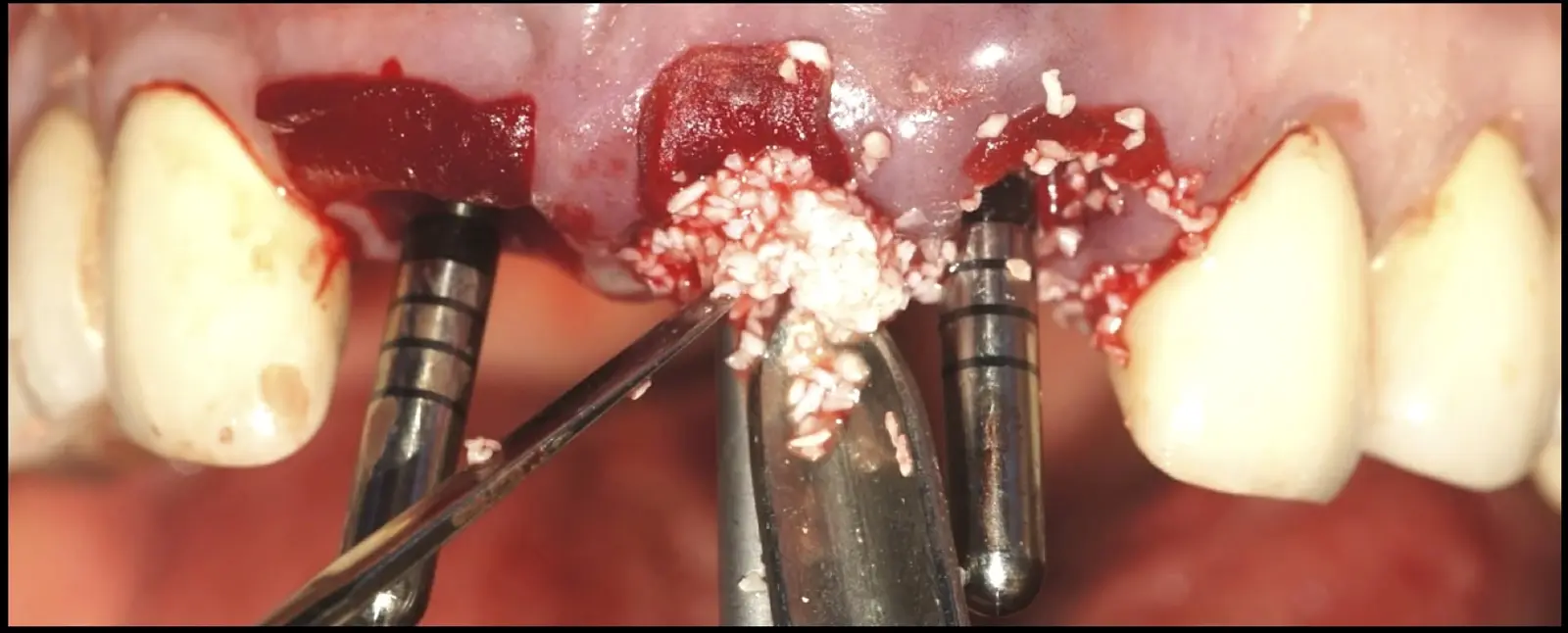

Placement of bovine bone biomaterial in the space delineated by the parallelism pin and the membrane. It is noteworthy that a larger residual space, correlates with a thicker newly formed buccal bone plate.

Şekil 23: Paralellik pimi ve membran tarafından belirlenen alana sığır kemiği biyomateryalinin yerleştirilmesi. Daha büyük bir artık boşluğun, daha kalın yeni oluşan yanak kemiği plakasıyla ilişkili olduğu dikkat çekicidir.

Occlusal view of the alveolar sockets filled with compacted biomaterial.

Şekil 24: Sıkıştırılmış biyomateryal ile doldurulmuş alveol yuvalarının oklüzal görünümü.

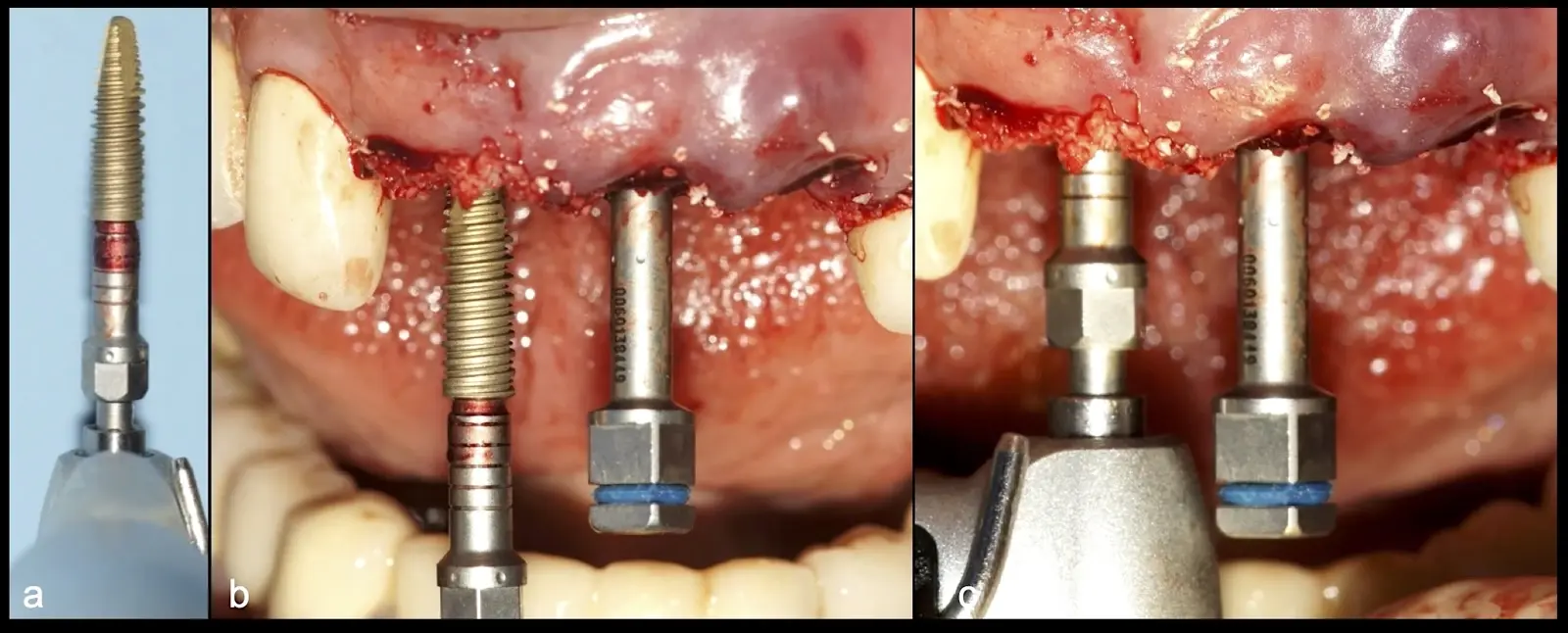

Removal of the parallelism pins and placement of 3.5 mm diameter × 11.5 mm length nanotechnology implants (Unitite, S.I.N., Brazil), positioned subcrestally, maintaining a 3 mm inter-platform spacing to preserve the integrity of the bone crests and interdental papillae.

Şekil 25: Paralellik pimlerinin çıkarılması ve 3,5 mm çapında × 11,5 mm uzunluğunda nanoteknoloji implantlarının (Unitite, S.I.N., Brezilya) kemik tepelerinin ve interdental papillaların bütünlüğünü korumak için 3 mm'lik platformlar arası boşluk bırakılarak, subkrestal olarak yerleştirilmesi.

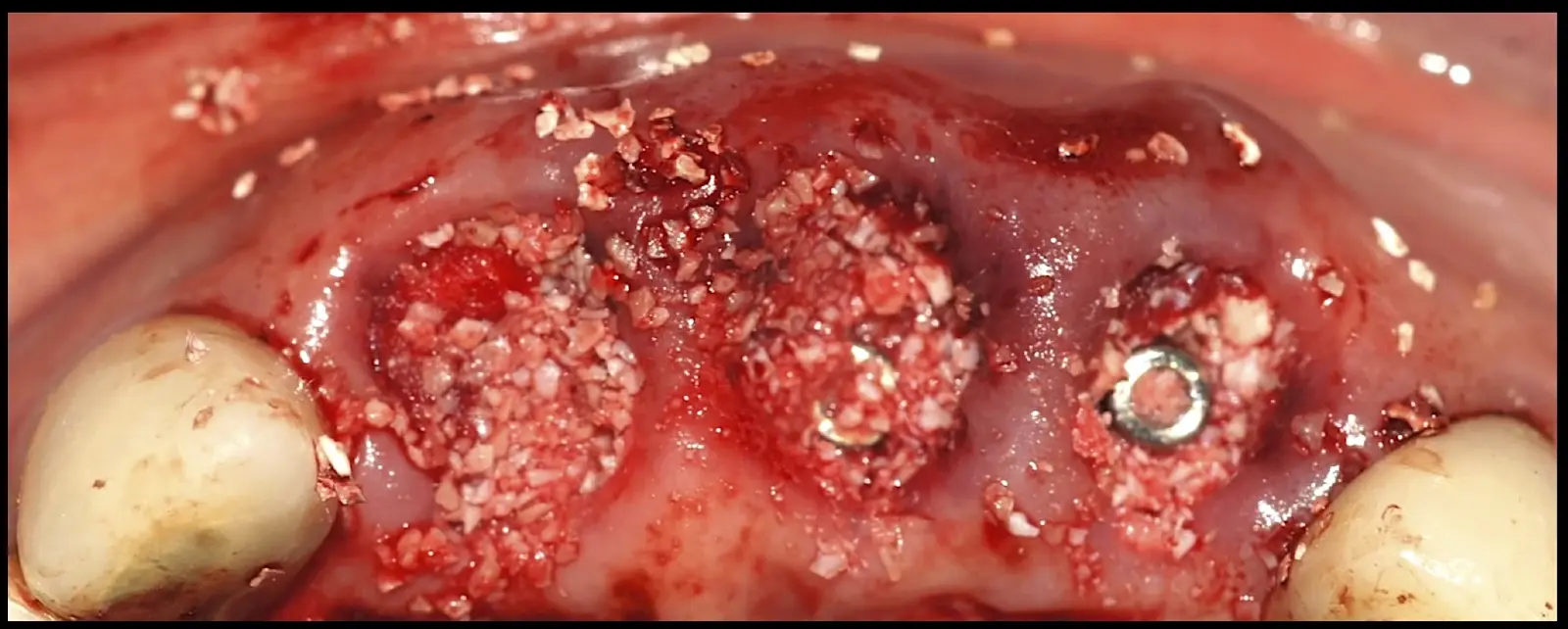

Occlusal view of the placed implants and compaction of the bone graft material around the implants.

Şekil 26: Yerleştirilen implantların oklüzal görünümü ve implantların etrafındaki kemik grefti materyalinin sıkıştırılması.

Primary closure achieved by rotating a pedicled palatal flap towards the buccal aspect and suturing with 4/0 polyglycolic acid sutures, combined with secondary intention healing of the denuded area, while preserving the integrity of the gingival papillae.

Şekil 27: Pediküllü damak flebinin bukkal tarafa doğru döndürülmesi ve 4/0 poliglikolik asit dikişlerle dikilmesiyle elde edilen primer kapatma, diş eti papillerinin bütünlüğünü koruyarak, açıkta kalan bölgenin sekonder iyileşmesiyle birleştirilmiştir.

Post-surgical frontal view with a removable provisional prosthesis (a). Follow-up on day seven showing favourable healing attributed to ovate pontic provisionals, preservation of the papillary contours, and overall positive tissue response (b).

Şekil 28: Çıkarılabilir geçici protezli ameliyat sonrası ön görünüm (a). Yedinci günde yapılan takipte, oval pontik geçici protezlere, papilla konturlarının korunmasına ve genel olarak olumlu doku yanıtına bağlı olarak olumlu iyileşme görülmektedir (b).

Universal abutments placed at the fourth month of the osseointegration period (a). Preservation of the papillary heights is also evident. Occlusal view showing peri-implant tissue health, with the creation of appropriate emergence profiles and preservation of the alveolar ridge contour (b).

Şekil 29: Osseointegrasyon döneminin dördüncü ayında yerleştirilen üniversal abutmentler (a). Papilla yüksekliklerinin korunması da açıkça görülmektedir. Uygun çıkış profillerinin oluşturulması ve alveoler sırt konturunun korunmasıyla peri-implant doku sağlığını gösteren oklüzal görünüm (b).

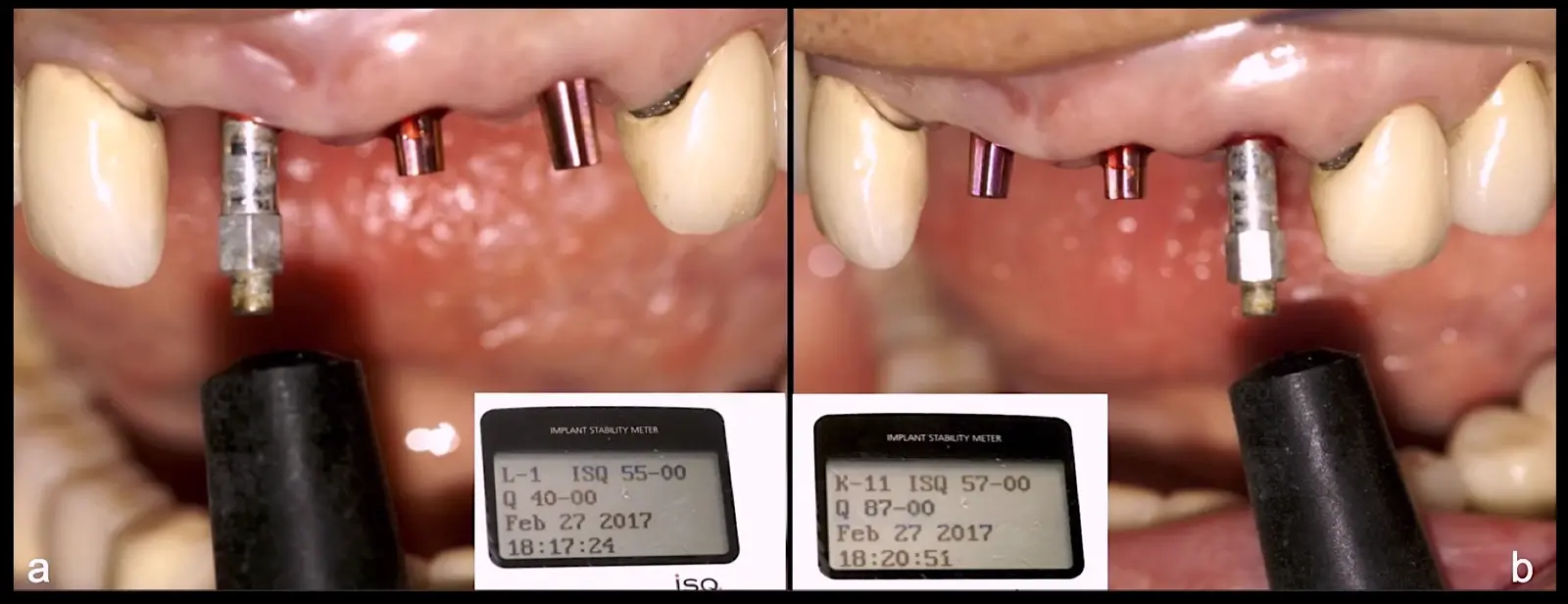

Implant stability measurements using resonance frequency analysis. ISQ values ranged between 55 and 57, indicating that further mineralisation of the peri-implant bone matrix is required (a, b).

Şekil 30: Rezonans frekans analizi kullanılarak yapılan implant stabilitesi ölçümleri. ISQ değerleri 55 ile 57 arasında değişmekte olup, peri-implant kemik matriksinin daha fazla mineralizasyonunun gerekli olduğunu göstermektedir (a, b).

Completed and rehabilitated case preserving the alveolar ridge contour, gingival margin, and papillary height.

Şekil 31: Alveolar sırt konturunu, diş eti kenarını ve papilla yüksekliğini koruyarak tamamlanmış ve rehabilite edilmiş vaka.

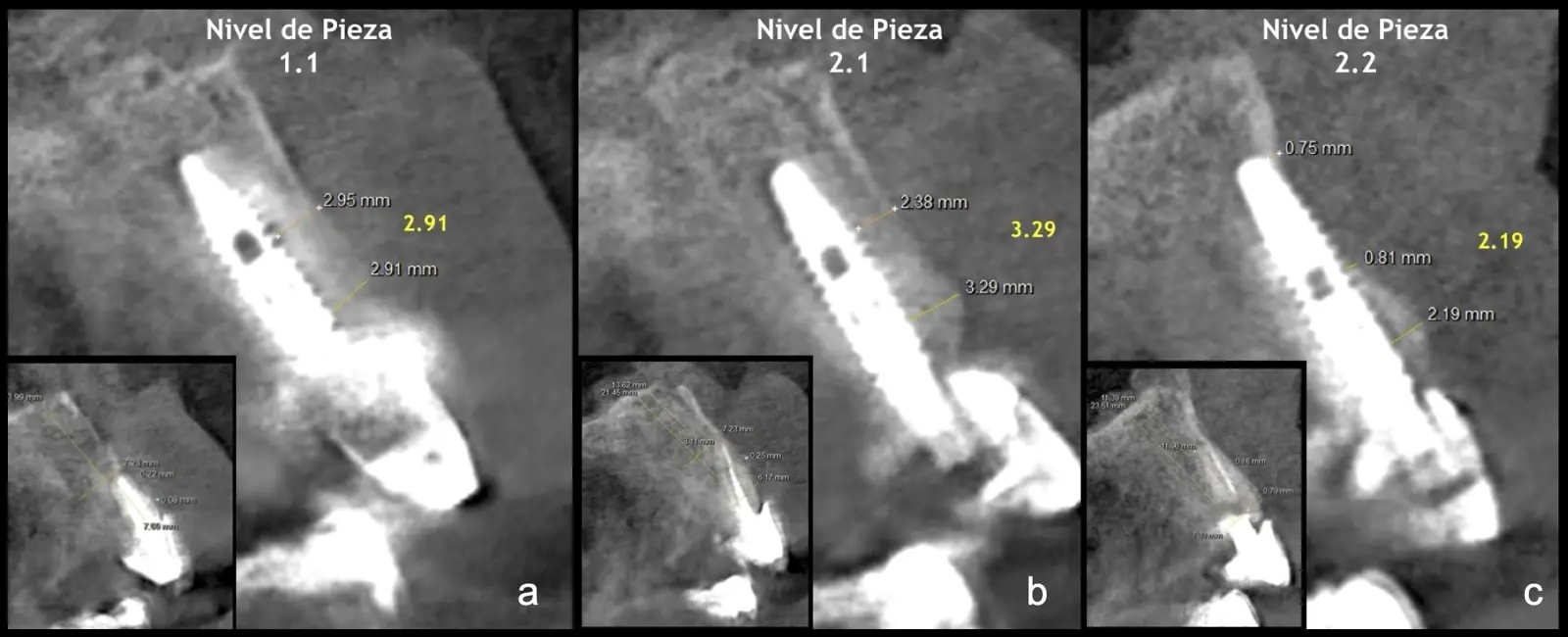

Four-month postoperative follow-up (a) demonstrating the formation of a new crestal buccal bone plate (b), exceeding 2 mm thickness at all placed implants (c).

Şekil 32: Dört aylık ameliyat sonrası takip (a), yerleştirilen tüm implantlarda 2 mm'den fazla kalınlığa ulaşan yeni bir krestal bukkal kemik plağının oluşumunu (b) göstermektedir (c).

Sonuç

Piezoelektrik cerrahi ile kolaylaştırılan travma yaratmayan diş çekimi, hızlandırılmış iyileşme ve kemik erimesinin azalması gibi biyolojik avantajlar sunmaktadır. Bu flepsiz protokol, dental implant tedavisinin ortaya çıkmasından sonra önemli bir önem kazanmıştır.

Special Series: Piezo surgery

Click here to see the summary of the 11 articles.

Piezo cerrahisi hakkındaki makale serisi, José Carlos Rosas ve bu teknolojiyle ilgili işbirlikçilerinin yazdığı "Cirugía piezoeléctrica. Generalidades y aplicaciones clínicas" kitabına dayanmaktadır.

Lima, Peru'daki Universidad Privada San Juan Bautista'dan Jerson Palomino Zorrilla, Karla Díaz Cavero ve María Eugenia Guerrero Acevedo ile birlikte yazılan kitap, çeşitli piezoelektrik işlemlerin klinik değerini destekleyen en güncel bilimsel kanıtları sunmakta ve çok sayıda klinik vakanın yayınlanması yoluyla bunların diş muayenehanesindeki pratik faydasını göstermektedir.

Dental Tribune Latin America

Special Edition on Piezo surgery

The book about Piezo Surgery, in front of a grey background.

The book "Cirugía piezoeléctrica. Generalidades y aplicaciones clínicas" explains the fundamental principles of this technology and demonstrates its practical utility in the dental clinical setting through detailed clinical case reports.
