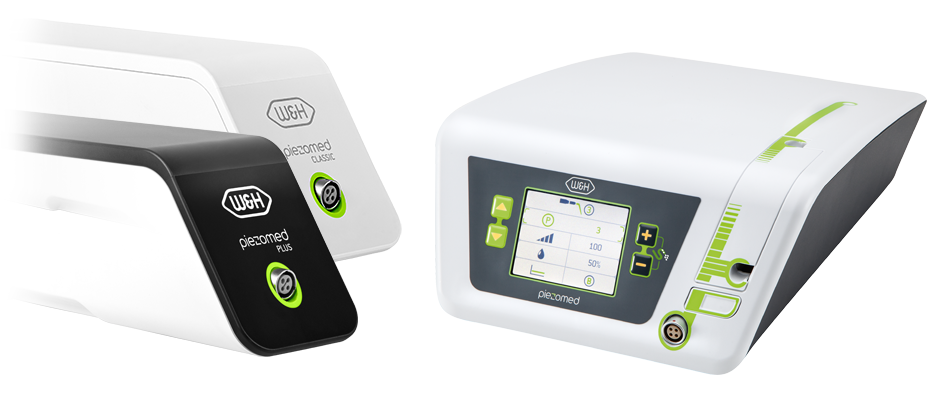

Piezomed
The new force in bone surgery
-
Minimum invaziv, maksimum güçlü -
Ağız ve çene cerrahisinde ultrason teknolojisiPiezomed, implantologların, ağız ve çene cerrahlarının işini kolaylaştırır: Yenilikçi ultrasonik teknolojisi sayesinde yüksek hassasiyet ile sadece kesilen kemikler çıkarılır. Çevredeki yumuşak dokular korunur. Hastalar için de hissedilir bir kolaylık sağlar: Daha az ağrı ve daha iyi iyileşme ortamı sağlanır!
Bir bakışta avantajları
- Otomatik uç tanıma
- Üç farklı operasyon modu
- Boost işlevi sayesinde %20 civarında kısa süreli güç artışı
- Ring LED ışıklandırma sayesinde operasyon alanının ideal şekilde aydınlatılması
- Ucun çalışma bölgesine yakın bulunan sprey sayesinde verimli soğutma
- LED soketli ve kablolu piyasemenler, termal yolla dezenfekte ve sterilize edilebilir
Dünya çapında bir yenilik!

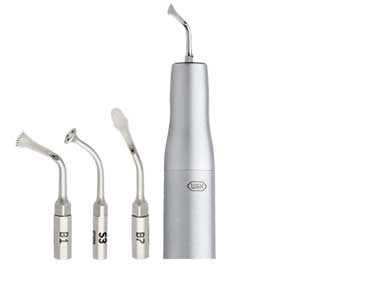

Otomatik uç tanımaAğız cerrahisinde otomatik uç tanıma
Uç yerleştirildiği anda Piezomed,
ucu otomatik olarak tanır ve doğru performans gruplarını ayarlar.
Böylece ağız cerrahisinde sadece kumandayı kolaylaştırmaz, aynı zamanda güvenliği de artırır. Ayrıca uçların aşırı yüklenme tehlikesini azaltır ve muayenehanedeki cerrahi aletlerin kullanım ömrünü uzatır!

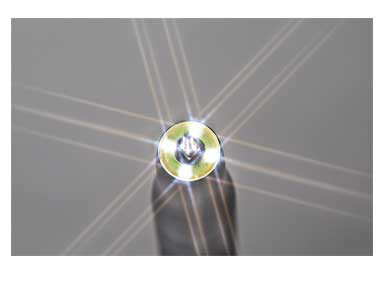

Yenilikçi ring LEDYenilikçi ring LED
Gölgesiz ışık, operasyon alanının ideal şekilde aydınlatılmasını sağlar.
LED soketli ve kablolu piyasemenler, termal yolla dezenfekte ve sterilize edilebilir.

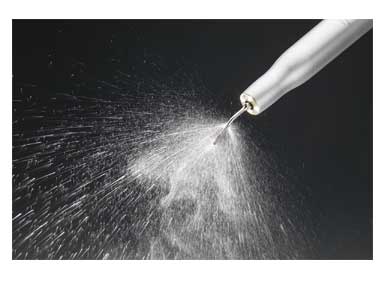

Etkili soğutmaİhtiyacınız olan her yerde soğutma
Özel uç tasarımı sayesinde çalışma noktasının yakınına kadar gelen soğutucu uygulaması, ucun ve çalışılan sert dokuların mükemmel olarak soğutulmasını sağlar.
Sprey, çalışma bölgesinde ucun yakınına kadar gelir ve böylece operasyon alanını çene cerrahisi müdahalelerinde son derece etkili olarak soğutur.

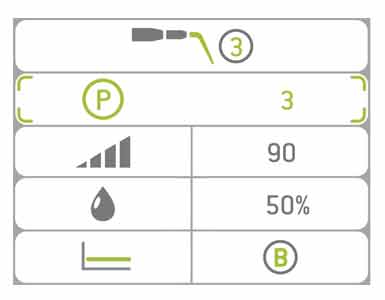

Kişisel performans uyarlamasıÇene cerrahisinde kişisel performans uyarlaması
Piezomed yerleştirildiğinde ucu tanır ve otomatik olarak doğru performans gruplarını ayarlar.
Performans, tanınan güç aralığında elle değiştirilebilir.
Kişisel
operasyon moduPiezomed çalışma tarzınıza uyum sağlar
Piezomed çalışma tarzınıza uyum sağlar ve son yaptığınız ayarları kaydeder. Boost işlevi ile ayarlanan ana güç kısa sürede yaklaşık %20 yükseltilebilir.
Operasyon modu “Power”: Piyasemenin performansı uç üzerindeki baskı arttıkça artar. (Boost işlevi mümkündür)
Operasyon modu “Basic”:Ucun yükünden bağımsız olarak piyasemenin performansı aynı kalır. (Boost işlevi mümkündür)
Operasyon modu “Smooth”: Piyasemenin performansı uç üzerindeki baskı arttıkça azalır.
Piezomed uçlarıAğız cerrahları için esneklik ve bireysellik
W&H, 33 adet yenilikçi cerrahi alet içeren yelpazesi ile çene cerrahisi, periodontoloji, ekstraksiyon, retrograd endodonti ve lateral sinüs lift için doğru ucu sunar.

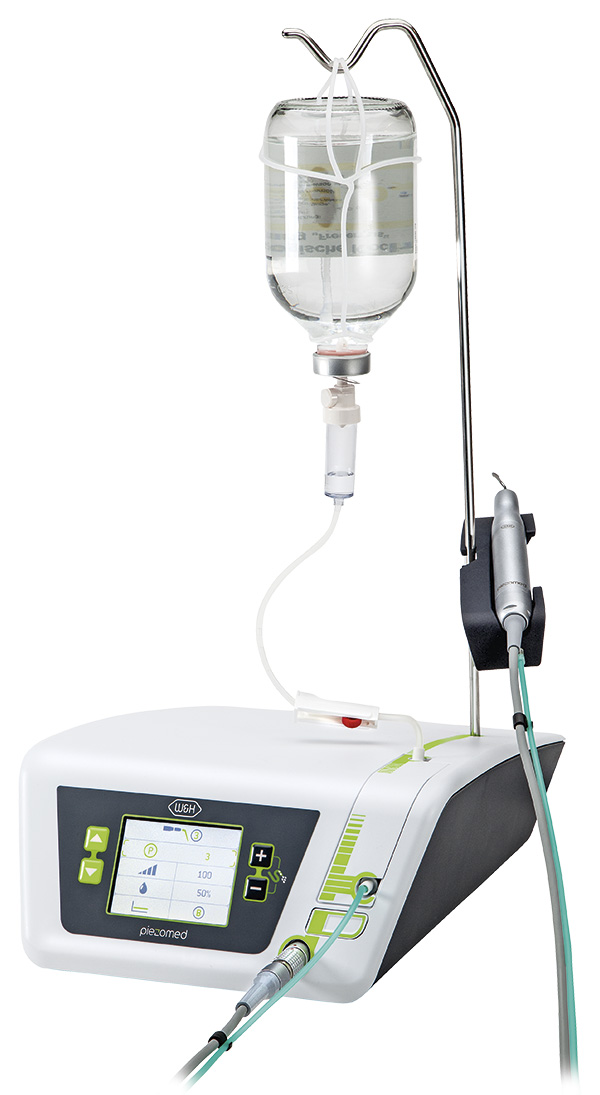

![Piezomed]( "Piezomed")

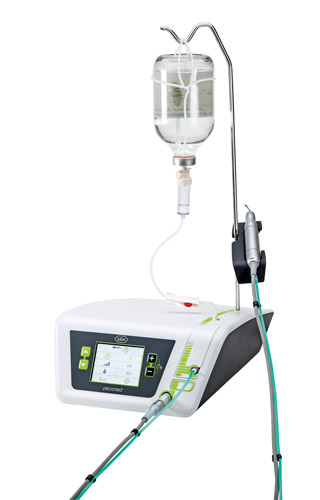

Piezomed

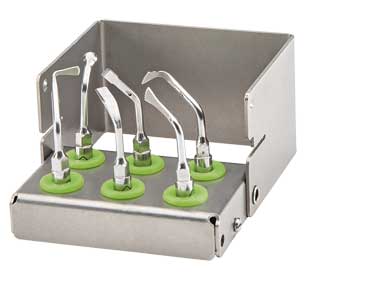

Aşağıdakilerden oluşur: Kumanda ünitesi, ayak pedalı S-N1, 1,8 m kabloya ve hortum kıskaçlarına sahip piyasemen, sprey hortumu seti, elektrik kablosu, motor platformu, ayak, uç anahtarı, sterilizasyon kaseti, »Bone« uç seti
SA-320
REF 300780001.8 m kablolu piyasemen
Piezomed module*
Piezo cerrahide oyun kurallarını değiştirmek için tasarlandı.
Piezomed Modülü, fizyo motoru ve piezo cerrahi motorunu tek bir cihazda birleştirir. Böylece, oral cerrahi iş akışını tek cihaz ile kontrolünüze alabilirsiniz.
*Sadece Implantmed Plus için uygunBir bakışta avantajlarınız
- Esnek ve modüler
- Otomatik uç tanıma
- Cihazın çalışma alanına yakın püskürtme açıklığı sayesinde verimli soğutma
- Uç kitaplığı
- Kablosuz ayak kontrolü, çalışma alanınızda en uygun konumu seçmenize olanak tanır.
- Soğutma havasının emisyonu nedeniyle steril ortamı bozmaz.

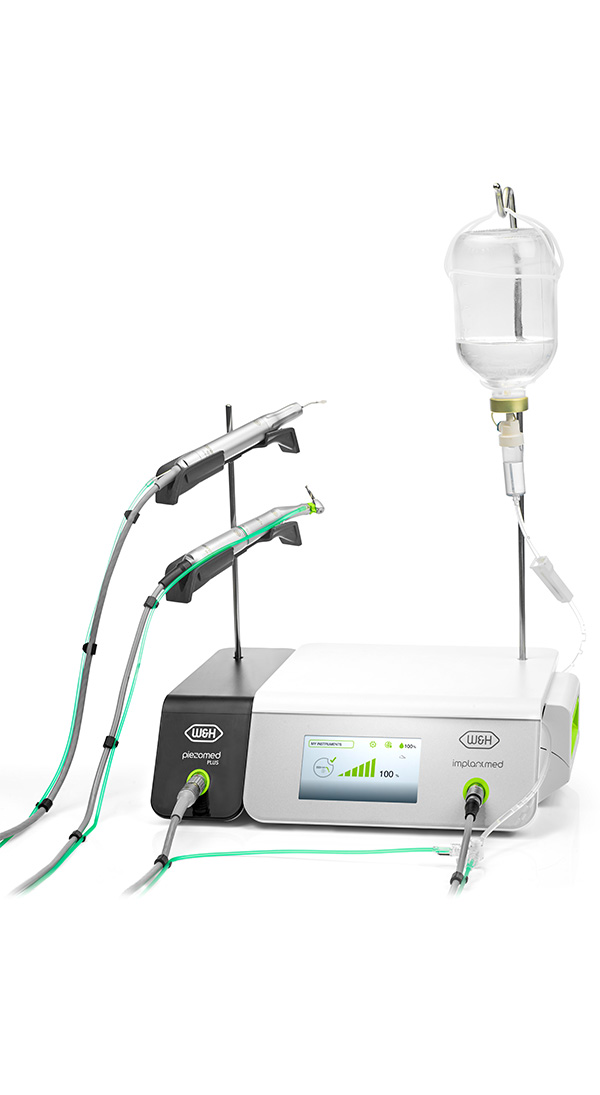

![Piezomed Plus module]( "Piezomed Plus module")

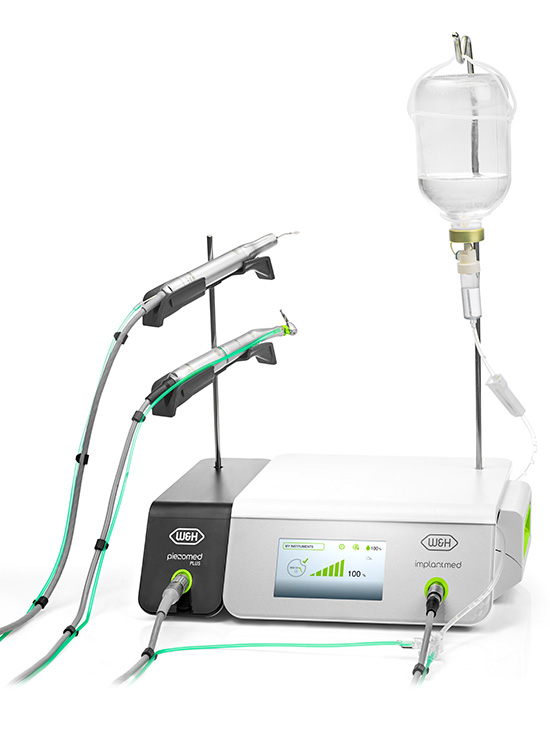

Piezomed Plus module
Aşağıdakilerden oluşur:
Module, piyasemen SA-40 L, güç adaptörü ve ana kablo, başlık standı ve desteği, uç anahtarı, 6 adet tek kullanımlık serum hortumu.SA-435 M
REF 900003501.8 m kablolu piyasemen
SA-435 M
REF 900003513.5 m kablolu piyasemen

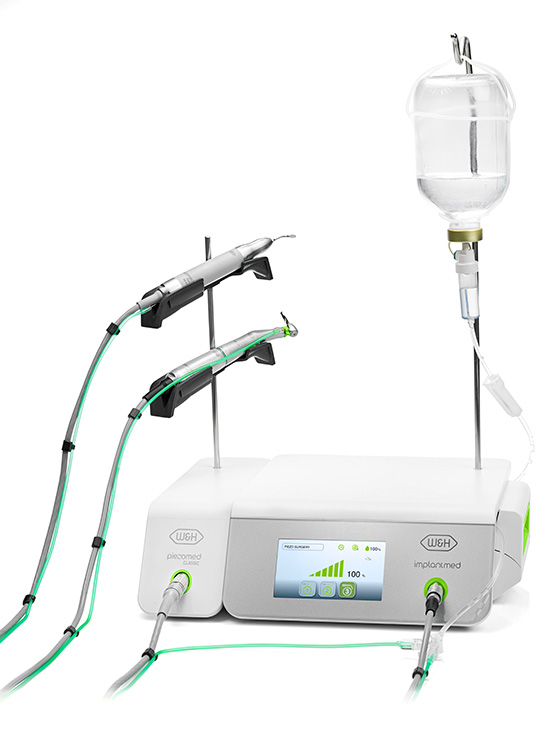

![Piezomed Classic module]( "Piezomed Classic module")
Piezomed Classic module
Aşağıdakilerden oluşur:
Piyasemen SA-40, Güç adaptörü ve kablosu, başlık standı ve destek, uç anahtarı
6 adet tek kullanımlık serum hortumu.SA-430 M
REF 900003491.8 m kablolu piyasemen
Optimum esneklik için modülarite
İş akışı odaklı çözüm
Implantmed Plus ve Piezomed Module'ün kombinasyonu oral cerrahi ve implantolojide iş akışını değiştiriyor.
Elektrikli motor
Oldukça küçük ve şaşırtıcı şekilde hafif. Kolayca çalışmanıza olanak tanır.
Piezomed Plus ve Classic module
Piezo cerrahi ve implantoloji tek bir cihazda buluştu.
Angldruva ve piyasemenler
Tedavi alanının optimum şekilde aydınlatılmasını sağlar ve doğru tedavi sonuçları almanıza olanak tanır.
More Info!
Dokümantasyonu özelliği
Dokümantasyon özelliği sayesinde implant yerleşimi sırasındaki tüm değerleri USB belleğe kaydeder (PDF veya XLS dosyası olarak).
Kablolu ve kablosuz pedal
İki cihazı tek bir pedalla kontrol edin.
Osstell Beacon
İmplant stabilitesinin ölçümü ve gösterimi için kablosuz bağlantı bağlantılı Osstell Beacon.
Daha fazla bilgi alın!Piezomed modellerini karşılaştırın
Özellikler
Piezomed Piezomed Plus module Piezomed Classic module Otomatik uç tanıma sistemi
Uç kitaplığı
Modülarite
Kablosuz ayak pedalı
Fansız kontrol üniti
Osstell Beacon bağlantısı
Implantmed and Piezomed fonksiyonları tek bir pedalla kontrol edilebilir
ioDent® system
USB ile yazılım güncelleme
Implantmed and Piezomed tek cihazda
(LED soketli) ve kablolu el aleti,
termal yolla dezenfekte ve sterilize edilebilir
Kalp pili kullanılan hastalarda kullanım
Boost fonksiyonu
LED ışık
24 watt
20 watt
18 watt
* 24 W güç boost fonksiyonu ile birlikte elde edilir.
İndirme Merkezi
Sık Sorulan Sorular
-
Uçların kullanım ömrü ne kadardır ve ne zaman değiştirmek gerekir?
Uçların kullanım ömrü, kullanıldıkları sürenin uzunluğu ile belirlenir. Yeniden işleme ve sterilizasyonun yalnızca marjinal etkisi vardır.
a. Aşağıdaki durumlarda enstrüman değişimi gerekir
- Çalışma esnasında güç kaybı varsa
- Enstrümanın çalışma ve sap kısmında gözle görülür hasar varsa.
b. Aşağıdaki durumlarda testere değişimi gerekir
- Dişler kırılırsa
- Dişler aşınırsa
c. Aşağıdaki durumlarda elmas kaplı uç değiştirilmelidir
- Elmas kaplama aşınır aşınmaz
Daha fazlası -
Enstrümanlar temizliğe nasıl hazırlanır?
a. Ultrasonik banyo hazırlanır:
- Ultrasonik banyo içine alet tepsisini ve alt aletleri yerleştirin.
- El aletleri (sondalar, aynalar, forseps, vb.) için uygun temizleyici maddeler ve dezenfektanlar şeyler kullanın.
Çok agresif olduğu için frez banyosu KULLANMAYIN.
- Ultrasonik bir banyoda temizlendikten sonra, soğutma kanallarından temizlik maddesi ve dezenfektan herhangi kalıntıları çıkarmak için su ile yıkamak yeterlidir
- Durulandıkten sonra basınçlı hava ile kurutma
- Kurumuş enstrümanları alet tepsisinde değiştirin ve sterilizasyon için paketleyin
b. Temizlik ve dezenfeksiyon ünitesinde mekanik hazırlık
- Birimlerin ve dezenfektan kalıntılarının temizlenmesi için temizleme adaptörü kullanın (Kullanım Talimatlarına bakınız - Aksesuarlar)
- Temizlik ünitesi ve dezenfeksiyon hazırlandıktan sonra, soğutma kanallarını kuruluğu tekrar kontrol edilmeli, gerektiğinde sıkıştırılmış hava ile tekrar kurutulmalıdır. Daha fazlası -
LED'in kullanım ömrü ne kadardır?
LED soketin üzerindeki koruyucu kaplamada aşınma ve bunun sonucu aydınlatma gücünde düşüş olursa LED Soketi değiştirilmelidir. Bu süreç sterilizatör tipine veya sterilizasyon işlemine bağlı farklılık gösterebilir. Daha fazlası -
Piezomed uçları diğer cihazlarla kullanılabilir mi ?
Hayır, bu durumun iki temel nedeni vardır?
1. Farklı yiv yapısı nedeniyle uçlar takılamaz,
2. Diğer cihazlar rezonans noktasını bulamaz ve dolayısıyla uç titreşim yapamaz. Daha fazlası -
Uçları takarken "klik" sesi duymak gerekli midir?
Evet, 1 defa klik sesi duymanız yeterlidir. Eğer ses duymazsanız uç yeterli seviyede sıkılamamış demektir. Daha fazlası
-
Otomatik uç algılama özelliğinin kullanım ömrü ne kadardır?
Uç algılama özelliğinin kullanım ömrü kullanıma göre değişmektedir. Uç algılama sensörleri LED soketinde bulunur ve LED soketi ile aynı anda olarak değiştirilebilir. Daha fazlası
-
Piezomed module: Modül, W&H tarafından diğer markalar için üretilen OEM cihazlarda da çalışıyor mu?
Evet, ama farklı yazılım güncellemeleri gerekmektedir. Daha fazlası
-
Piezomed module: Piezomed Module Plus ile Piezomed Module Classic ile temel farklar nelerdir?
Daha fazlasıÖzellik Piezomed Plus module Piezomed Classic module Güç 24 watt 18 watt Işık LED aydınlatma Işıksız Otomatik Uç Tanıma Evet Hayır Renk Siyah Beyaz Kablo Uzunluğu 1.8 m ve 3.5 m 1.8 m -
Piezomed veya Piezomed modüllerinde üçüncü parti uçlar kullanılabilir mi?
Hayır a. Farklı yiv tasarımı nedeniyle. b. Piezomed uç algılama sistemi üçüncü parti uçları algılayamaz. Daha fazlası
-
Piezomed modülü: Piyasada bulunan cihazlara sonradan takılabilir mi?
Evet, cihazlar kullanıcılar tarafından sonradan takılabilir. Aşağıdaki kombinasyonlar mümkündür: Implantmed Plus, Piezomed Plus modülü veya Piezomed Classic modülü ile. Implantmed Plus II, Piezomed Plus II modülü ile. Not: Implantmed Classic ile Piezomed kullanılamaz. Daha fazlası
-
Piezomed Module: SA-40 ve SA-40 L modüllerinin piyasemenleri, Piezomed SA-320 cihazıyla uyumlu mu?
Hayır, uyumlu değiller. Daha fazlası
-
Piezomed modülü: Piyasemenlerin diğer modellerle uyumluluğu.
Daha fazlasıPiyasemenler Piezomed Module Plus II Piezomed Module Plus Piezomed Module Classic SA-40 evet evet SA-40 L (hafif versiyon) evet evet hayır SA-320 hayır hayır hayır -
SA-40, Piezomed Module Plus II ile kullanılabilir mi?
Evet, kullanılabilir. Ancak otomatik enstrüman algılama özelliğinin alt menüden devre dışı bırakılması gerekir. Güç grubu, güç seviyesi ve soğutma sıvısı akış miktarı gibi ayarlar, kullanıcı tarafından enstrüman kartında belirtilen değerlere göre manuel olarak ayarlanmalıdır (enstrüman kartı her W&H piezo enstrümanıyla birlikte verilir). Daha fazlası
Kullanım Kılavuzları
Güncellenmiş Hijyen ve Bakım (EN ISO 17664:2017) dokümanının tüm dil seçeneklerini indirme merkezinde bulabilirsiniz.
Videolar
-
Piezomed & Piezomed module
Tip:
Piezomed
SA-320Piezomed Plus module
SA-435 MPiezomed Classic module
SA-430 MVoltaj:
100–130 V/220–240 V
100–240 V
Frekans:
50–60 Hz
İzin verilen voltaj dalgalanması:
±10%
Nominal akım:
0.1–1.0 A/0.1–0.5 A
1.6 A
Frekans:
50–60 Hz
Maksimum çıkış ABD:
20 W*
24 W
18 W
Çalışma frekansı:
22–35 kHz
%100'de soğutucu akış miktarı:
min. 50 ml/dk
min. 90 ml/dk
Piyasemen kablosunun uzunluğu:
1.8 m
1.8 m
1.8 m ışıksız
Yükseklik/genişlik/derinlik:
256 × 305 × 109
90 × 140 × 285
Ağırlık:
7 kg
0.7 kg
0.6 kg
Ayak pedalı:
S-N1
S-N2/S-NW
*Boost fonksiyonu ile birlikte 24 W
