Piezomed
-
Minimalt invasiv,
maximalt effektivPiezomed underlättar kirurgens arbete!
Tack vare innovativ ultraljudsteknik
kan med stor precision endast bensubstans behandlas och intilliggande mjukvävnad förblir oskadd. Mindre smärta och snabbare läkning, en betydande lättnad för patienten samt underlättar kirurgens arbete då det medför mindre blod på behandlingsområdet.Fördelar i korthet
- Automatisk instrumentdetektering
- Tre olika driftslägen
- Tillfällig 20-procentig kraftökning tack vare boostfunktion
- LED-ring ger dig perfekt belysning av operationsområdet
- Effektiv kylning tack vare att sprayen sitter nära instruments arbetsområde
-
Handstycke med LED och kabel,
autoklaverbar och kan köras i diskdesinfektor
Världsnyhet!

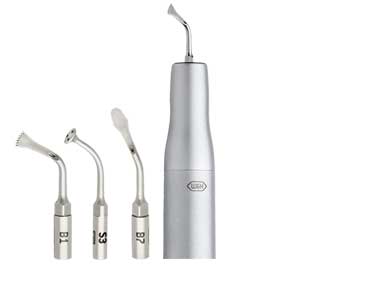

Automatisk instrumentdetekteringAutomatisk instrumentdetektering
Så fort ett instrument sätts in i handstycket känner Piezomed av det och ställer automatiskt in rätt effekt.
Detta gör inte bara att Piezomed är enkel att använda, det ökar även säkerheten.
Dessutom så minskar risken för överbelastning av instrumentet vilket ökar livslängden på ditt instrument avsevärt!

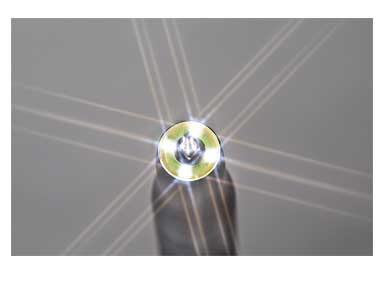

Innovativ LED-ringInnovativ LED-ring
Ett helt skuggfritt ljus som ger perfekt belysning av operationsområdet. Handstycket med LED och kabel är autoklaverbart och kan köras i diskdesinfektor.

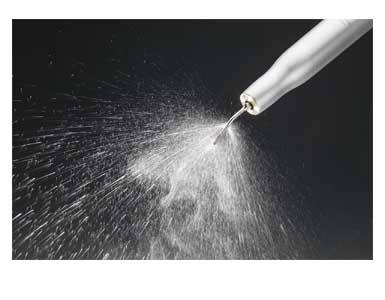

Effektiv & riktad kylningKylning precis där det behövs
Tillförsel av kylmedel genom instrumentet garanterar en optimal kylning av instrument samt hårdvävnad.
Spraymunstycket nära instrumentets arbetsområde kyler ner behandlingsområdet väldigt effektivt.

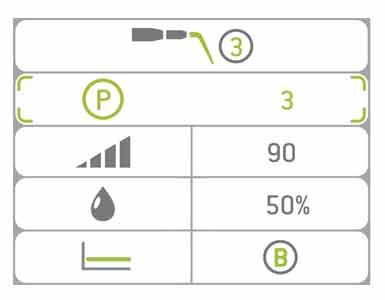

Individuella justeringarIndividuell effektinställning
Piezomed känner av när du sätter i instrumentet och bestämmer effektklassen automatiskt.
Effekten kan ändras manuellt inom instruments effektklass.
Individuella driftslägenPiezomed anpassar sig till din personliga stil att arbeta
Piezomed anpassar sig efter ditt personliga sätt att arbeta och sparar dina senaste inställningar. Boostfunktionen kan användas för att tillfälligt öka effekten med 20 procent.
"Power" driftläge: Handstyckets kraft ökar med ökat tryck på instrumentet. (Boostfunktion möjlig)
"Basic" driftläge: Oavsett belastningen på instrumentet, kraften i handstycket förblir konstant. (Boostfunktion möjlig)
"Smooth" driftläge: Handstyckets kraft reduceras när trycket på handstycket ökar.
Piezomed instrumentFlexibilitet och individualitet i arbetet
Ett brett sortiment på 33 innovativa instrument, bland annat för benkirurgi, parodontologi och extraktion, retrograd endodonti och för lateralt sinuslyft.

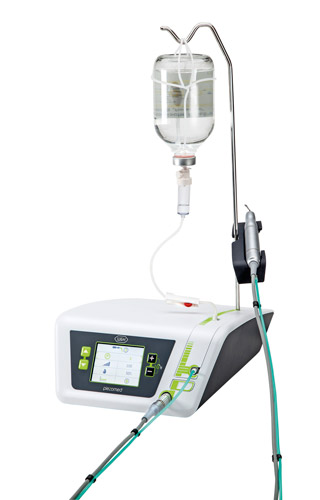

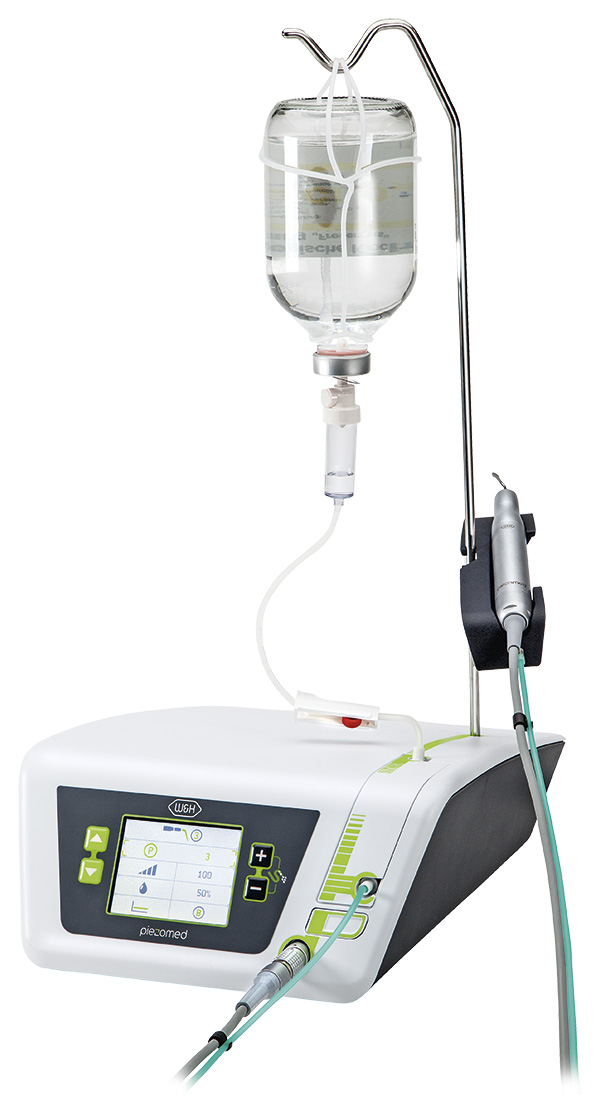

Piezomed
Består av: styrenhet, fotkontroll S-N1,
handstycke med 1.8 m kabel och clips, kylslangsset, strömkabel,
motorhållare, stativ, instrumentväxlare,

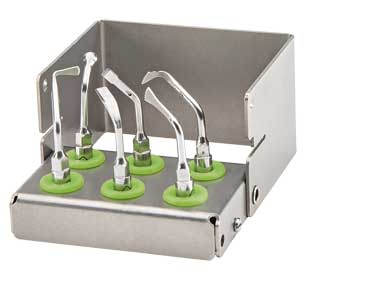

steriliseringskassett och instrumentuppsättning "Bone"SA-320
REF 30078000Handstycke med 1.8 m kabel

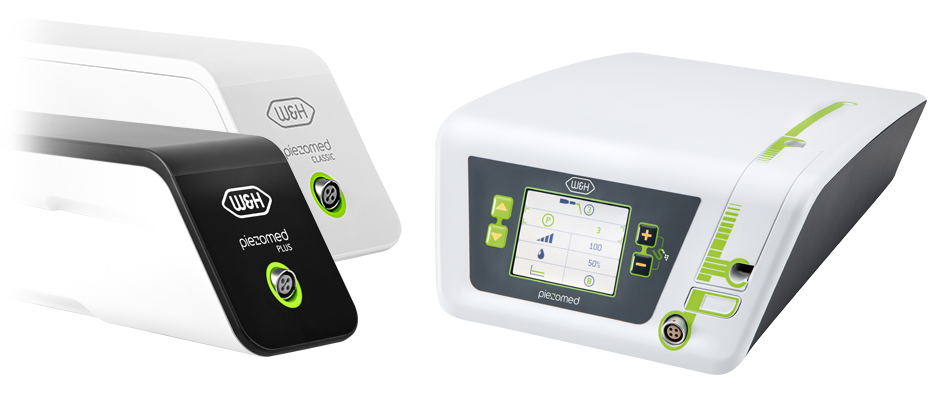

Piezomed modul*
The game changer in piezosurgery
Piezomed modul

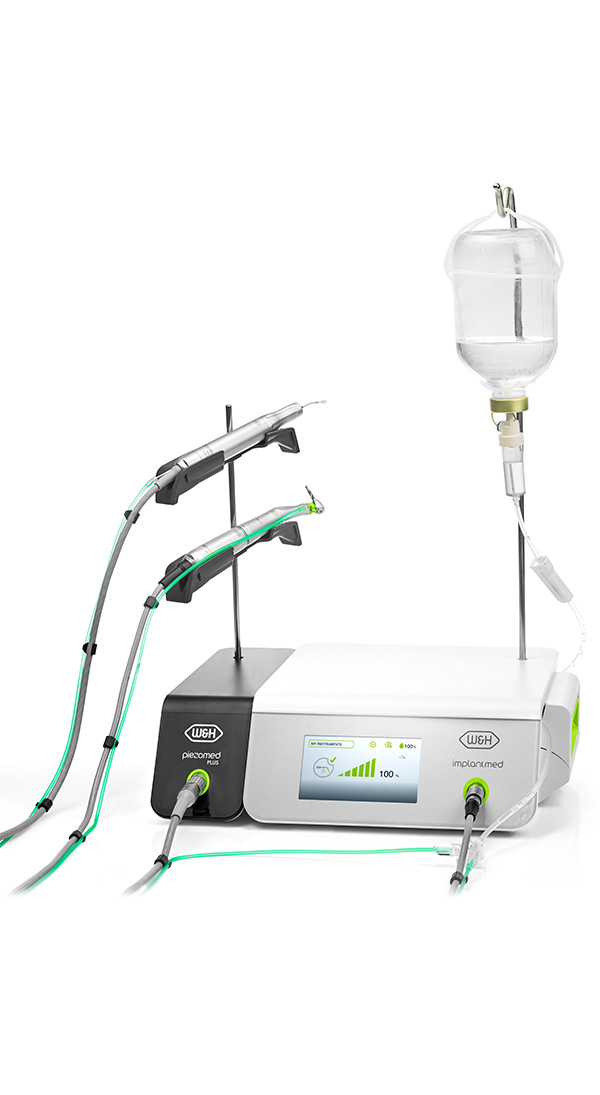

Piezomed modulen kombinerar implantologi och piezokirurgi i en enhet.
Vilket betyder att Implantmed kan kombineras med Piezomed modulen för att klara flera kirurgiska delar.
*endast med Implantmed PlusFördelar i korhet:
- Modularitet
- Automatisk instrumentdetektering
- Effektiv kylning tack vare sprayöppning nära instrumentets arbetsområde
- Instrumentbibliotek
- Den trådlösa fotkontrollen låter dig välja den optimala platsen i ditt arbetsområde.
- Ingen försämring av den sterila miljön på grund av utsläpp av kylluft.
Piezomed Plus modul
innehåller: Modul, Handstycke SA-40 L, Ström-och huvudkabel och stativ, samt 6 st engångskylslangar.
SA-435 M
REF 90000350Handstycke med 1.8 m kabel
SA-435 M
REF 90000351Handstycke med 3.5 m kabel
Piezomed Classic modul
innehåller: Modul, Handstycke SA-40, Ström-och huvudkabel och stativ, samt 6 st engångskylslangar.
SA-430 M
REF 90000349Handstycke med 1.8 m kabel

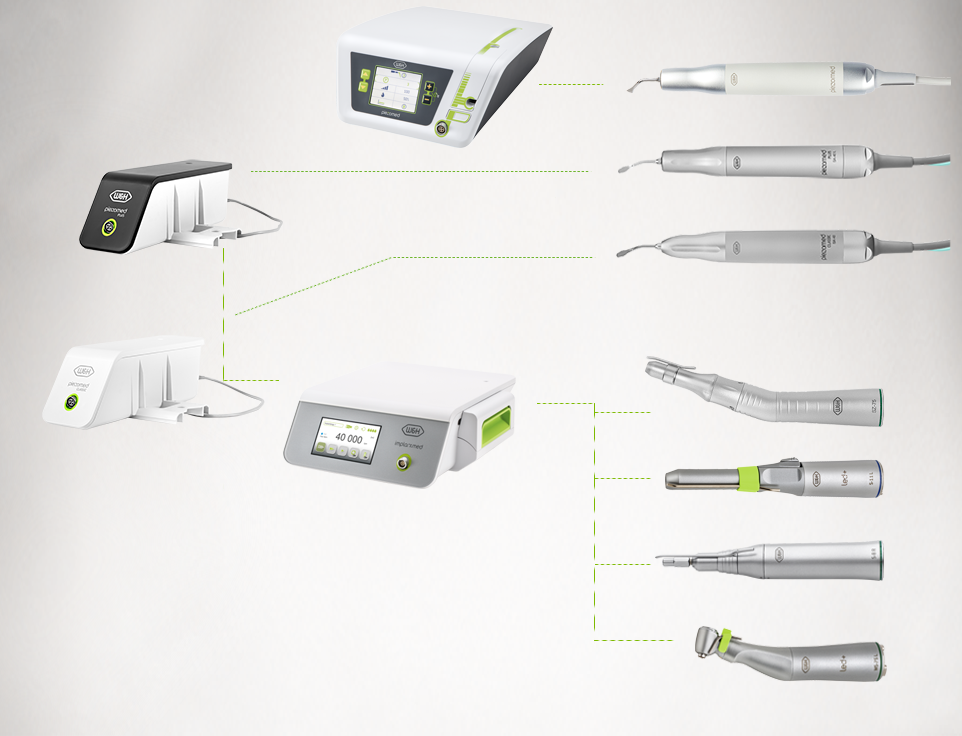

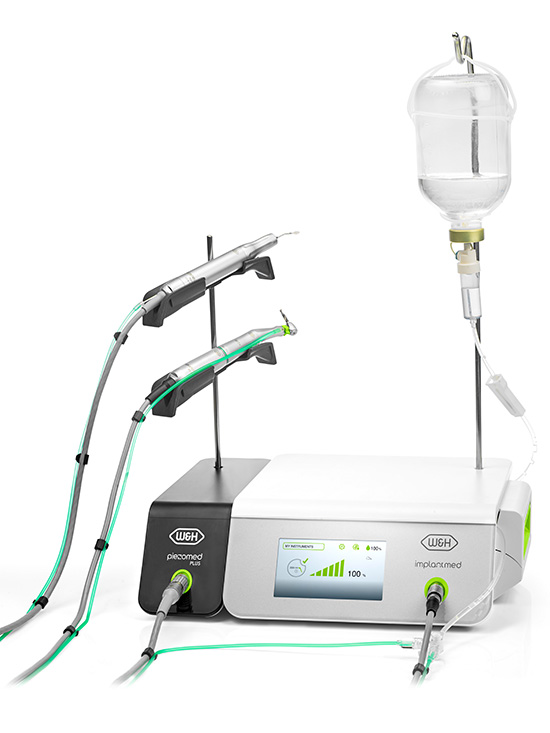

Modularitet för optimal flexibilitet
Arbetsflödesdriven lösning

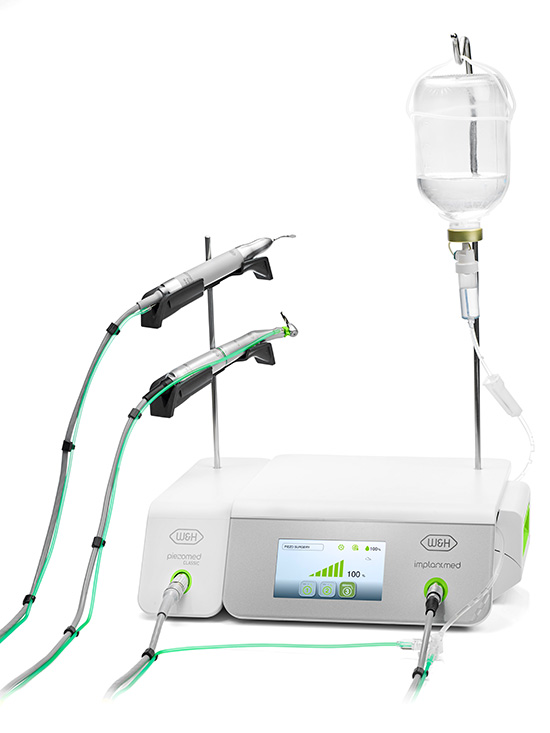

Kombinationen av Implantmed Plus och
Piezomed modulen förändrar arbetsflödet för oral kirurgi och implantologi.
Fördelar i korthet
Fördelar
Piezomed Piezomed Plus modul Piezomed Classic modul Automatisk spetsidentifiering
Instrument bibliotek
Modularitet
Trådlös fotkontroll
Kontroll enhet - kylning utan fläkt
Osstell Beacon connection
Implantmed och Piezomeds funktioner kan
utföras med endast en fotkontroll
ioDent® system
Software uppdatering via USB
Implantmed och Piezomed i en enhet
Handstycke med (LED socket) och kabel,
termodesinfektionsbar och steriliserbar
Pacemaker rapporter
Boost funktion
LED ljus
24 watts
20 watts
18 watts
* 24 W with boost function
Download Area
FAQ
-
How are the instruments prepared for cleaning?
a. Preparation in the ultrasonic bath:
- Place the instruments in the instrument tray and lower into the ultrasonic bath.
- Use cleaning agents and disinfectants suitable for hand instruments (probes, mirrors, forceps, etc.).
DO NOT USE a bur bath, as this is very aggressive.
- After cleaning in the ultrasonic bath, rinse adequately with water to remove any remnants of the cleaning agent and disinfectant from the coolant channels.
- Blow dry with compressed air after rinsing
- Replace dried instruments in the instrument tray and package for sterilization
b. Mechanical preparation in the cleaning unit and disinfector
- Use the cleaning adapter for cleaning units and disinfectors (see Instructions for Use – Accessories)
- After preparation in the cleaning unit and disinfector, check that the coolant channels are dry and, if necessary, dry again with compressed air. mer -
Is it necessary for the torque driver to engage audibly when tightening the instrument?
Yes, it must engage audibly once, as otherwise the required torque is not achieved. mer
-
How long do the instruments last and when should they be replaced?
The useful service life of the instruments is determined by the length of time they are used reprocessing and sterilization cycles have only marginal influence.
a. Instruments need to be replaced
- If there is a loss of power while working
- Where there is visible damage on the working part or the shank of the instrument.
b. Saws must be replaced if
- Teeth are broken off
- Teeth are worn
c. Diamond-coated instruments must be replaced
- As soon as the diamond coating is worn
mer -
How long is the useful service life of the LED?
The user must replace the LED socket as soon as the protective coating on the LED discolours and the luminous power is impaired as a result. The length of time this takes can differ depending on the type of steriliser or sterilization process. mer
-
Can Piezomed instruments also be used on third-party devices?
No
a. Different thread
b. Third-party device cannot find the correct resonance point – instrument fails to oscillate mer -
Can third-party instruments be used on the Piezomed or Piezomed modules?
No
a. Different thread
b. The Piezomed instrument detection cannot detect third-party instruments
mer -
How long is the useful service life of the instrument detection?
The instrument detection is located in the LED socket and is automatically replaced at the same time as the LED socket. mer
-
Piezomed module: Fungerar även modulen med OEM-enheter?
Ja, men olika programuppdateringar är nödvändiga. mer
-
Piezomed module: are the handpieces of the modules SA-40 and SA-40 L compatible with the Piezomed device SA-320?
No, they are not compatible. mer
-
Piezomed module: can devices be retrofitted on the market?
Yes, devices can be retrofitted by users. The following combinations are possible: Implantmed Plus with Piezomed Plus module or Piezomed Classic module. Implantmed Plus II with Piezomed Module Plus II. mer
-
Piezomed module: Kompatibilitet av handstycken med Piezomed module Plus II, Piezomed Plus och Piezomed Classic modul.
merHandstycken Piezomed module Plus II Piezomed module Plus Piezomed Classic module SA-40 ja ja ja SA-40 L (light version) ja ja nej SA-320 nej nej nej -
Piezomed module: What are the main differences between the Piezomed Plus module
and Piezomed Classic module?
merFeatures Piezomed Plus module Piezomed Classic module Power 24 watts 18 watts Light LED no light Tip detection yes no Colour black white Cable length 1.8 m and 3.5 m 1.8 m -
Can the SA-40 be used with the Piezomed Module Plus II?
Yes, but automatic instrument detection must be deactivated in the submenu. Settings such as power group, power, and coolant flow must be set by the user according to the instrument card (included with every W&H piezo instrument). mer
Bruksanvisning
Find all languages of the Update Hygiene and Maintenance (EN ISO 17664:2017) in the Download Centre.
Videoinstruktioner
-
Piezomed
Modeller: SA-320 Nätspänning: 100 – 130 V eller 220 –240 V Frekvens: 50 – 60 Hz Max. effektförbrukning: 90 VA Max. uteffekt: 24 W Vätskegenomströmningsmängd vid 100 %: min. 50 ml/min Längd på handstyckskabel: 1.8 m Fotkontroll: ja Höjd/ bredd / djup: 109 x 256 x 305 mm Öppna Source Software
Den programvara som körs i denna produkt har utvecklats med hjälp av biblioteket QT i Digia. Som kärna tillämpas Linux och startsekvensen körs med hjälp av bootloader U-Boot. För CANopen kommunikation tillämpas CanFestival. Dessa och all annan programvara är upphovsrättsskyddade av W&H Dentalwerk Bürmooos GmbH eller tredje part. Källkoden för de använda programvarukomponenterna är (Linux , Qt , U-Boot och CanFestival) kan tillhandahållas på begäran, eventuella kostnader som uppstår debiteras. Vänligen kontakta: opensource@wh.com . Det finns ingen garanti för överföring av denna programvara, varken underförstådd garanti eller uttrycklig garanti. Du hittar mer information om de tillämpade versionernas licens och den fullständiga licenstexten under www.wh.com/en_global/gnu. Alternativt kan du få det direkt från tillverkaren.
