L’appareil Implantmed/Elcomed doit-il faire l’objet d’une maintenance ?

Il est recommandé de procéder au moins tous les trois ans à une maintenance de l’unit dentaire et des accessoires, voire plus fréquemment si des intervalles plus courts sont prescrits par la loi. La maintenance permet en effet de garantir le fonctionnement conforme et sûr de l’appareil. Vous trouverez des informations plus détaillées au chapitre « Service » de la notice d’utilisation.

Le moteur Implantmed peut-il être préparé par thermodésinfection ?

Oui, si le moteur porte le symbole « Thermodésinfectable ».

Pourquoi la lumière de mon contre-angle à LED G ne fonctionne pas quand j’insère un implant ?

Le générateur du contre-angle nécessite au moins 300 tr/min pour produire suffisamment de lumière pour la LED. Lors de l’insertion d’un implant, la vitesse de rotation est comprise entre 15 et 50 tr/min.

Les pièces à main et les contre-angles d’autres fabricants peuvent-ils être montés sur un moteur Implantmed ?

Pour les utilisations ne nécessitant pas un couple exact (fraisage, polissage,...) les pièces à main et les contre-angles avec raccord ISO 3964 peuvent être utilisés. Vérifiez que les rapports de transmission et de réduction des pièces à main et des contre-angles sont corrects. Il se peut que les pièces à main et les contre-angles d’autres fabricants ne soient pas adaptés au couple de votre appareil/moteur et qu’ils entraînent des dommages.

Comment raccorder la tubulure d'irrigation ?

Vous trouverez une description détaillée dans la notice d’utilisation à la rubrique « Mise en service – Généralités » et dans les instructions vidéo.

Comment est nettoyé l’appareil ? Comment est préparé le moteur Implantmed/Elcomed ?

Vous trouverez des instructions détaillées au chapitre « Hygiène et entretien » de la notice d’utilisation.

Le moteur doit-il être lubrifié ?

Non, le moteur Implantmed/Elcomed ne doit pas être lubrifié. Les paliers du moteur ne nécessitent aucun entretien. Toute lubrification réduirait la durée de vie des paliers.

Dois-je toujours appeler mon service de maintenance avant d’envoyer des appareils/instruments au service de réparation ?

Si vous n’avez pas clairement identifié la cause du problème, il est préférable de vous adresser en premier lieu au service de maintenance et de vous entretenir avec un technicien. Il pourra éventuellement vous aider à détecter le dysfonctionnement et à décider quelle pièce doit être envoyée au service de réparation.

Ai-je besoin d'un capuchon de protection pour le moteur Implantmed/Elcomed ?

Aucun capuchon de protection n'est nécessaire.

Peut-on utiliser d'autres marques de tubes ?

Non, seuls les tuyaux d'irrigation approuvés par W&H sont autorisés. Cela est dû aux spécifications (matériau, dimensions, débit du liquide de refroidissement), qui pourraient entraîner des problèmes tels que des fuites, un refroidissement insuffisant, voire des dommages à l'appareil.

Quels types de tubes puis-je utiliser avec mon appareil ?

Pour les moteurs d'une longueur de 1,8 m, vous pouvez utiliser des tuyaux à usage unique (04363600) ou stérilisables (0417XXX). Pour la combinaison des modules Implantmed et Piezomed, nous proposons un tuyau avec une valve en Y (08072750). Vous trouverez également les tuyaux appropriés dans le mode d'emploi de l'appareil.

Ce produit n’est plus disponible.

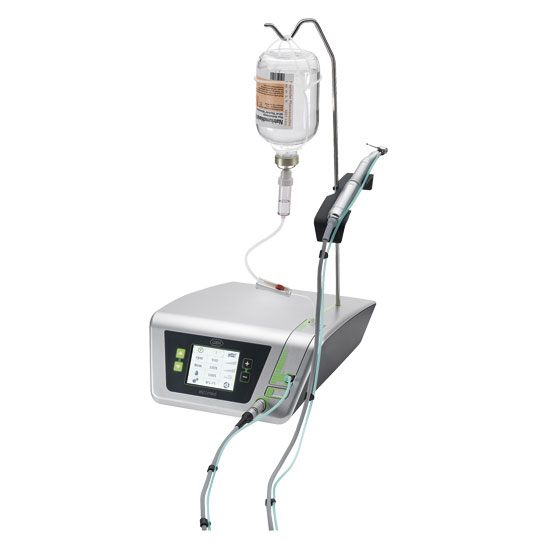

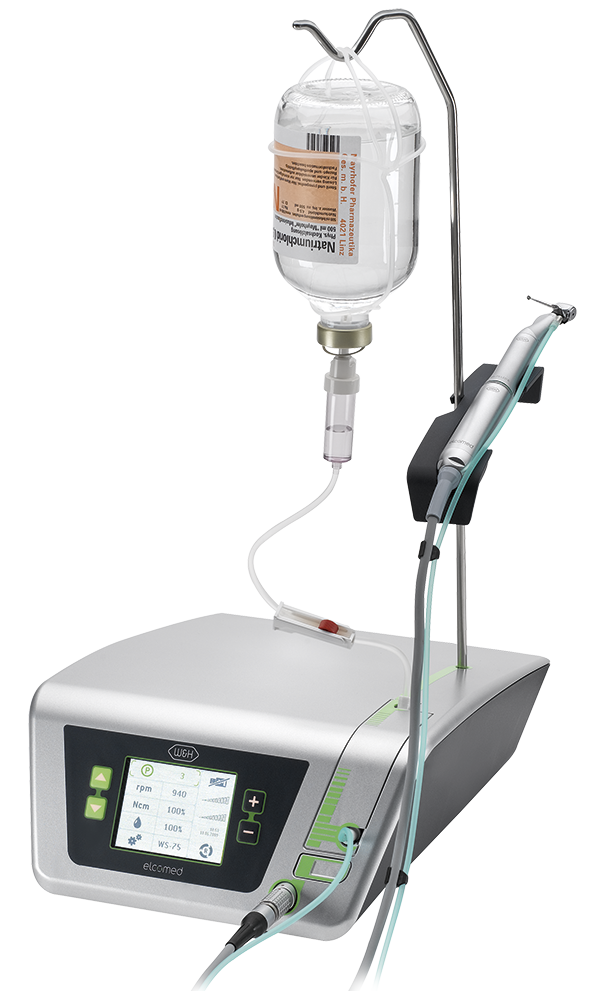

Elcomed

Name: Elcomed
Brand: W&H

Lors d'une intervention chirurgicale il n’y a pas de place pour les compromis. Elcomed est sans conteste le numéro 1 en salle d’opération.

Dr. Jörg Neugebauer, Spécialiste en chirurgie orale

le numéro 1 en salle d’opération

En plus de l'expertise du chirurgien, l'unit de commande de chirurgie est un élément primordial dans la réussite de l'intervention.

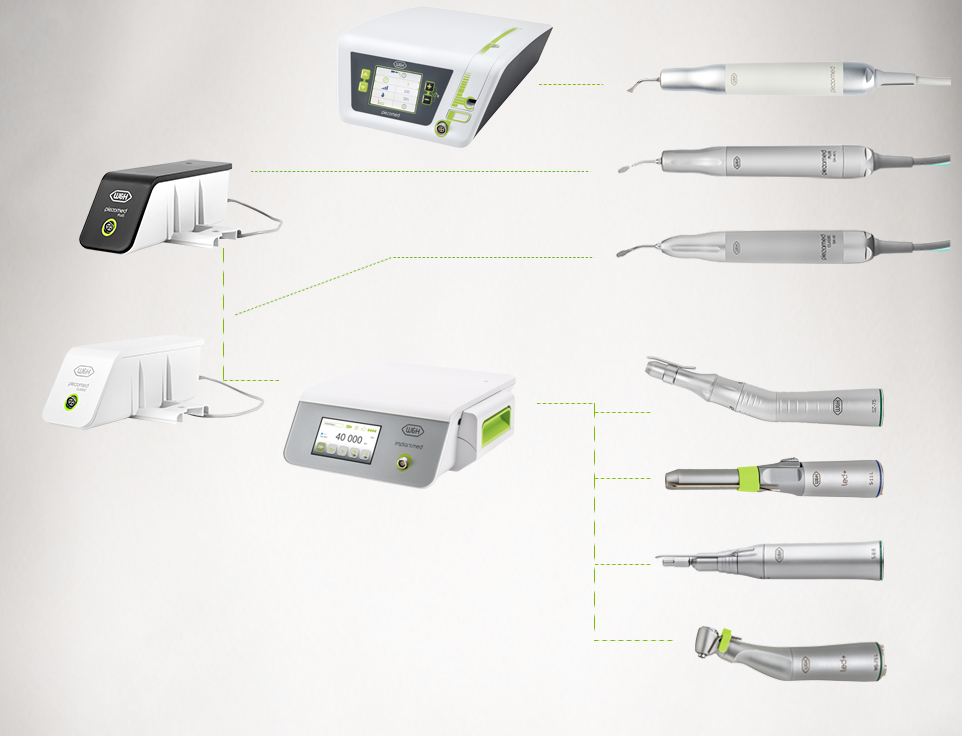

Synoptique

Elcomed
Caractéristiques techniques

Le confort d‘utilisation avant tout

Un seul niveau opérateur pour régler tous les paramètres nécessaires. La possibilité
d’enregistrer les six étapes de travail les plus importantes et répétitives sous forme de programme individuel.

Avec Elcomed, W&H propose une solution innovante de très haut niveau pour toutes les applications en chirurgie buccale, maxillo-faciale, dentaire et implantologie.
Les avantages en un clin d'œil
- Un seul niveau opérateur pour tous les paramètres
- Traçabilité continue via une clé USB
- Moteur le plus rapide et le plus léger de sa catégorie (50 000 tr/min)
- Jusqu’à 80 Ncm de couple sur l’instrument rotatif
- Possibilité d’enregistrer 6 étapes de travail sous forme de programme individuel
- Fonction taraudage automatique
- Moteur et cordon thermodésinfectables et stérilisables

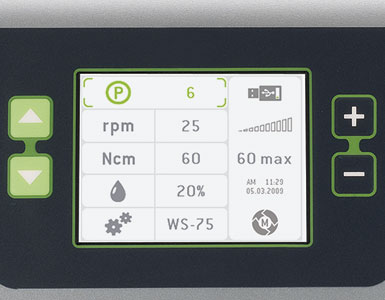

Tout en un seul coup d’œil

Un écran – des milliers de possibilités

Elcomed simplifie au maximum les processus complexes : avec un seul niveau opérateur pour régler tous les paramètres nécessaires.

En plus de la vitesse de rotation et du couple, le débit d’irrigation est également réglable en cours d’utilisation.

De plus, il est possible d’enregistrer les six étapes de travail
les plus importantes et répétitives sous forme de programme individuel.

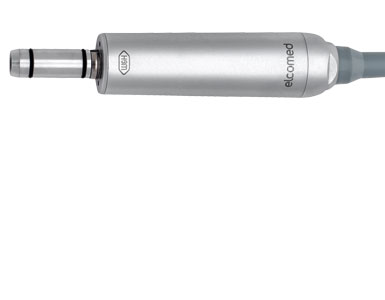

Un moteur fascinant

Un moteur fascinant

Moteur le plus rapide et le plus léger
de sa catégorie (50 000 tr/min)
Compatible tous instruments avec raccord ISO

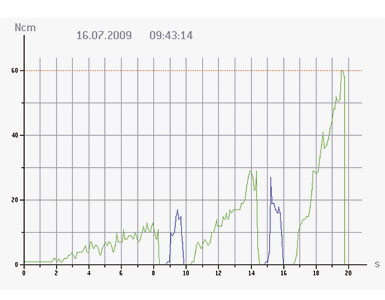

Traçabilité continue

Traçabilité continue garantie

Chaque étape d’utilisation est mémorisée en continu et peut être consultée via l’interface USB et la clé USB fournie.

Les données sont fournies sous forme de fichiers bitmap et csv et peuvent être importées dans les programmes d’évaluation courants.

À pied
d’œuvre

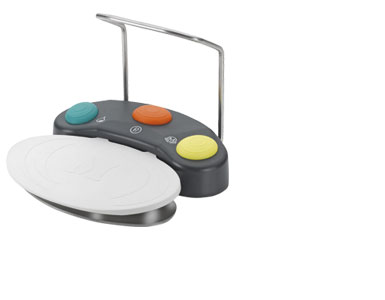

Commande au pied S-N1

Sélection des programmes, marche/arrêt de la pompe, rotation gauche/droite, fonction marche/arrêt et réglage progressif de la vitesse du moteur.

La commande au pied multifonction vous garantit un travail parfaitement stérile avec une liberté totale des mains.

Fonction
taraudage automatique

Fonction taraudage automatique

La fonction taraudage automatique :
> Evite les trop fortes contraintes sur l‘os et favorise une meilleure cicatrisation de l‘implant
> Prévient la compression excessive sur l’os pendant le vissage de l’implant.

Elcomed
avec fonction traçabilité

composé de :
boîtier de commande, commande au pied variable S-N1,
Moteur avec cordon de 1,80 ou 3,50 m et clips de fixation, kit tubulures de spray, cordon secteur, support moteur, potence, fusible, clé USB

SA-310
REF 15933100

Moteur avec cordon 1,80 m

SA-310
REF 15933101

Moteur avec cordon 3,50 m

Elcomed
sans fonction traçabilité

composé de :
boîtier de commande, commande au pied variable S-N1,
Moteur avec cordon de 1,80 ou 3,50 m et clips de fixation, kit tubulures de spray, cordon secteur, support moteur, potence, fusible

SA-310
REF 15933102

Moteur avec cordon 1,80 m

SA-310
REF 15933103

Moteur avec cordon 3,50 m

Dispositif Médical Classe 2a / CE 0297 / DQS Medizinprodukte GmbH
Réservé aux professionnels de la médecine dentaire, non remboursé par les organismes d'assurance maladie.
Nous vous invitons à lire attentivement les instructions figurant dans la notice d’utilisation ou sur l’étiquetage du produit.
MAJ Février 2014
Téléchargements
FAQ
- L’appareil Implantmed/Elcomed doit-il faire l’objet d’une maintenance ?
  Il est recommandé de procéder au moins tous les trois ans à une maintenance de l’unit dentaire et des accessoires, voire plus fréquemment si des intervalles plus courts sont prescrits par la loi. La maintenance permet en effet de garantir le fonctionnement conforme et sûr de l’appareil. Vous trouverez des informations plus détaillées au chapitre « Service » de la notice d’utilisation. plus
- Le moteur Implantmed peut-il être préparé par thermodésinfection ?
  Oui, si le moteur porte le symbole « Thermodésinfectable ». plus
- Pourquoi la lumière de mon contre-angle à LED G ne fonctionne pas quand j’insère un implant ?
  Le générateur du contre-angle nécessite au moins 300 tr/min pour produire suffisamment de lumière pour la LED. Lors de l’insertion d’un implant, la vitesse de rotation est comprise entre 15 et 50 tr/min. plus
- Les pièces à main et les contre-angles d’autres fabricants peuvent-ils être montés sur un moteur Implantmed ?
  Pour les utilisations ne nécessitant pas un couple exact (fraisage, polissage,...) les pièces à main et les contre-angles avec raccord ISO 3964 peuvent être utilisés. Vérifiez que les rapports de transmission et de réduction des pièces à main et des contre-angles sont corrects. Il se peut que les pièces à main et les contre-angles d’autres fabricants ne soient pas adaptés au couple de votre appareil/moteur et qu’ils entraînent des dommages. plus
- Comment raccorder la tubulure d'irrigation ?
  Vous trouverez une description détaillée dans la notice d’utilisation à la rubrique « Mise en service – Généralités » et dans les instructions vidéo. plus
- Comment est nettoyé l’appareil ? Comment est préparé le moteur Implantmed/Elcomed ?
  Vous trouverez des instructions détaillées au chapitre « Hygiène et entretien » de la notice d’utilisation. plus
- Le moteur doit-il être lubrifié ?
  Non, le moteur Implantmed/Elcomed ne doit pas être lubrifié. Les paliers du moteur ne nécessitent aucun entretien. Toute lubrification réduirait la durée de vie des paliers. plus
- Dois-je toujours appeler mon service de maintenance avant d’envoyer des appareils/instruments au service de réparation ?
  Si vous n’avez pas clairement identifié la cause du problème, il est préférable de vous adresser en premier lieu au service de maintenance et de vous entretenir avec un technicien. Il pourra éventuellement vous aider à détecter le dysfonctionnement et à décider quelle pièce doit être envoyée au service de réparation. plus
- Ai-je besoin d'un capuchon de protection pour le moteur Implantmed/Elcomed ?
  Aucun capuchon de protection n'est nécessaire. plus
- Peut-on utiliser d'autres marques de tubes ?
  Non, seuls les tuyaux d'irrigation approuvés par W&H sont autorisés. Cela est dû aux spécifications (matériau, dimensions, débit du liquide de refroidissement), qui pourraient entraîner des problèmes tels que des fuites, un refroidissement insuffisant, voire des dommages à l'appareil. plus
- Quels types de tubes puis-je utiliser avec mon appareil ?
  Pour les moteurs d'une longueur de 1,8 m, vous pouvez utiliser des tuyaux à usage unique (04363600) ou stérilisables (0417XXX). Pour la combinaison des modules Implantmed et Piezomed, nous proposons un tuyau avec une valve en Y (08072750). Vous trouverez également les tuyaux appropriés dans le mode d'emploi de l'appareil. plus
plus
Notices d'utilisation

Elcomed

Téléchargements

Accédez rapidement et en toute sécurité aux données souhaitées. Renseigner les champs ci-dessous et cliquez sur télécharger.

Merci pour votre message, nous traiterons votre demande dans les meilleurs délais.

Désolé, il y a eu une erreur et votre demande n'a pas été envoyée. Veuillez contacter info@wh.com..

M. Mme

Oui, je confirme avoir lu les CGU, Conditions générales d’utilisation et la Déclaration de Protection des Données et Informations et les accepter expréssement.*

Oui, j'autorise que les recherches et les données personnelles que j'ai fournies soient transférées au Groupe W&H (W&H Dentalwerk Bürmoos/Autriche , et filiales) afin qu'il me transmette les informations demandées. J’accepte également d’être contacté(e) pour une enquête de satisfaction client.*

Oui, je souhaite recevoir la lettre d'info W&H.
Je consens à la collecte, à l’analyse et à l’utilisation de mes données d’interaction (telles que les ouvertures d’e-mails et les clics sur les liens). Je comprends que je peux retirer mon consentement à tout moment. Pour plus d’informations, veuillez consulter la déclaration relative à la Déclaration de Protection des Données et Informations.

Oui, j´autorise le groupe W&H (W&H Dentalwerk Bürmoos/Autriche , et filiales) à conserver, traiter et utiliser les informations me concernant pour l´envoi d´articles, de mises à jour et d´informations (y compris par e-mail). Dans le cadre des communications par e-mail, les données d’engagement telles que les ouvertures et les clics sur les liens peuvent être collectées, analysées et utilisées ; le consentement à cette utilisation peut être retiré à tout moment. Pour plus d’informations, veuillez consulter la déclaration relative à la Déclaration de Protection des Données et Informations.

Find all languages of the Update Hygiene and Maintenance (EN ISO 17664:2017) in the Download Centre.

Vidéos & Tutoriels

Pour une expérience en ligne fluide et interactive de nos contenus multimédias (par exemple les vidéos, les cartes), veuillez accepter le stockage des cookies nécessaires (YouTube, MovingImage - vous trouverez des informations détaillées sur les cookies dans la page Mentions légales / Protection des données) à des fins de marketing.

Accepter

Téléchargements

Elcomed

Type :	SA-310
Couple maximale sur l‘instrument rotatif* :	80 Ncm
Traçabilité** :	oui / USB
Tension secteur :	100 – 130 V ou 220 – 240 V, 50 / 60 Hz
Puissance maxi délivrée :	100 W
Couple maxi du moteur :	7 Ncm
Plage de vitesse de rotation du moteur dans la plage de tension nominale :	300 – 50 000 min-1, vitesse de sécurité à 40 000 min-1
Compatibilité instruments :	Connexion ISO 3964 (DIN 13.940)
Longueur cordon moteur :	1,80 m ou 3,50 m
Débit d’irrigation à 100 % :	mini 90 ml/min
Commande au pied :	oui
Hauteur / largeur / profondeur :	109 x 256 x 305 mm

* réglage avec WS-75 et WI-75

** également disponible sans fonction traçabilité
