Contre-angles de chirurgie

Contre-angles de chirurgie

Les interventions chirurgicales exigent un haut niveau de compétence et d’expérience, pour lesquelles le chirurgien doit disposer de nombreux instruments fiables.
Les contre-angles de chirurgie W&H, avec leur finition en acier inoxydable de qualité supérieure et un revêtement spécial anti-rayures, sont particulièrement robustes.

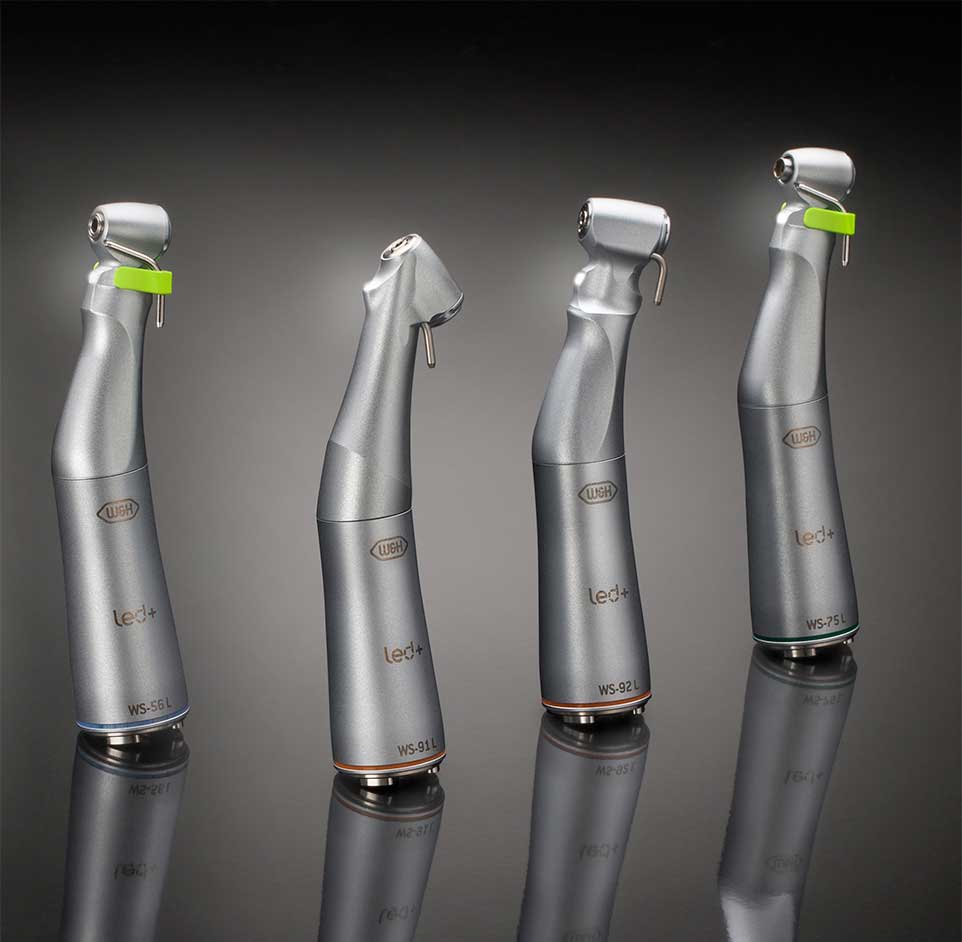

  • Les nouveaux contre-angles de chirurgie à mini LED+
    et raccord W&H


    Utilisation sans fatigue et personnalisable

    Refroidissement et éclairage optimaux de la zone de traitement. Le matériau en acier inoxydable de haute qualité avec un revêtement anti-rayures rend les contre-angles robustes et leur confère une durée de vie particulièrement longue.

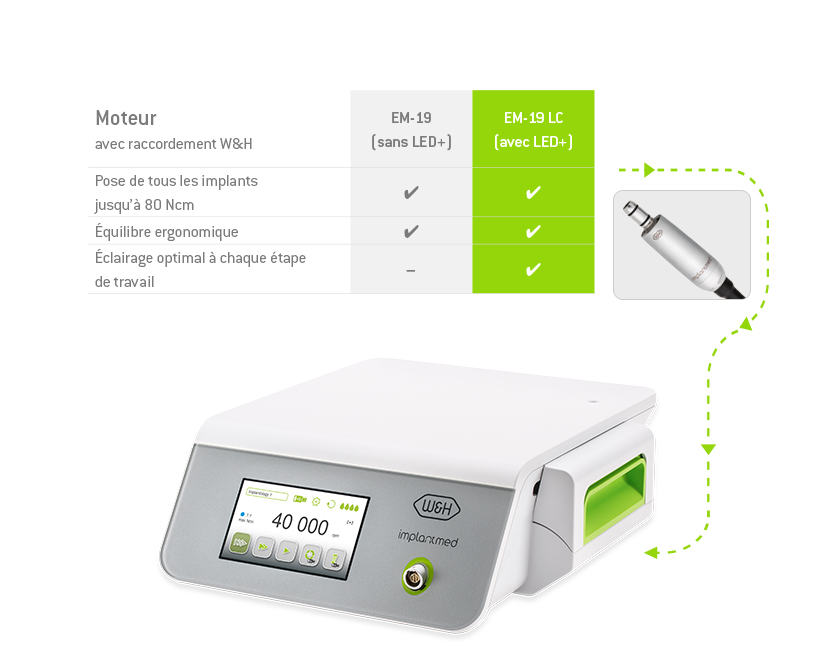

    Moteur
    avec/sans LED+

    Moteur avec/sans LED+

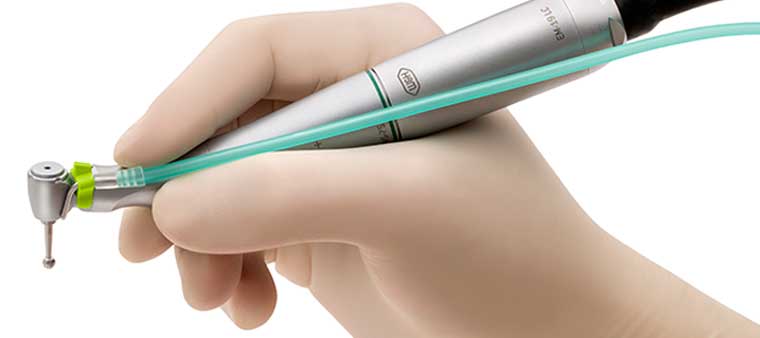

    Travail sans fatigue

    Travail sans fatigue


    La combinaison avec le moteur ultra-court EM-19 permet de travailler de façon prolongée sans fatigue.
    Refroidissement et
    éclairage optimaux

    Refroidissement et éclairage optimaux

    Éclairage optimum
    En réduisant de moitié la taille d’une LED normale, la mini LED+ procure un éclairage optimal de la zone de traitement.

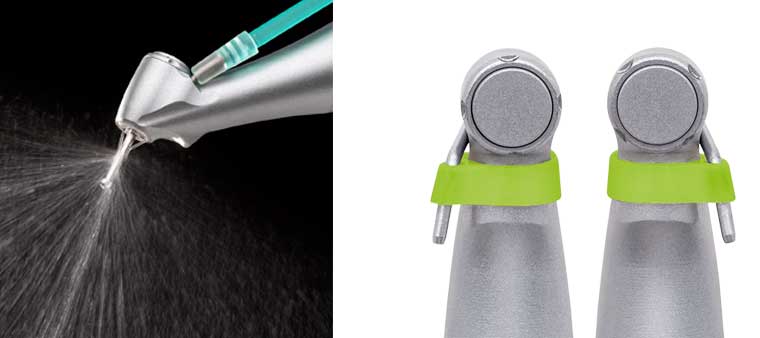

    Refroidissement optimum
    Les clips de spray sont positionnables à gauche et à droite. Cela signifie que le refroidissement peut être adapté selon les besoins de chacun.

    Les avantages en un clin d’œil

    • Instruments adaptés au nouvel Implantmed SI-1023
    • Raccordement uniquement sur les nouveaux moteurs EM-19 de W&H
    • Travail sans fatigue grâce à une ergonomie parfaite
    • Longévité et robustesse – en acier inoxydable de haute qualité et revêtement anti-rayures
    • Travail avec la qualité de la lumière du jour
    • Eclairage optimal à toutes les étapes de travail
    • Entièrement démontables pour un nettoyage en profondeur
    • Thermodésinfectables et stérilisables

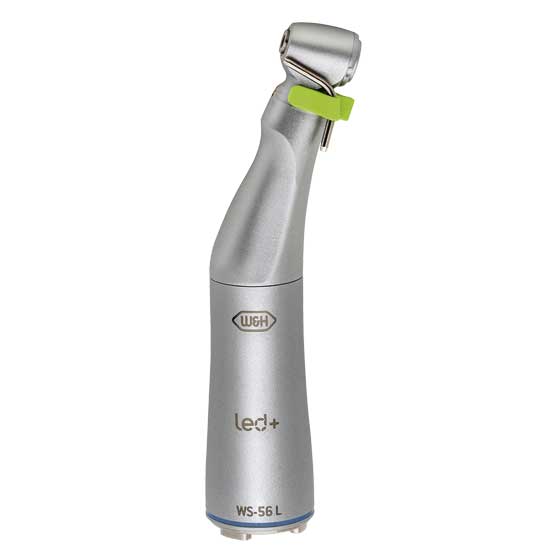

    WS-56 L

    Contre-angle de chirurgie,
    serrage par bouton-poussoir,
    mini LED+
    Système de raccord : W&H EM-19 LC / EM-19
    Vitesse moteur maxi : 50 000 tr/min

    WS-56 L
    REF 30040000

    1:1, démontable, spray simple,
    pour fraises et forets de chirurgie
    avec mandrin Ø 2,35 mm


    Applications

    Développé pour l’ostéotomie, la séquestrectomie,
    la germectomie et l’hémisection.

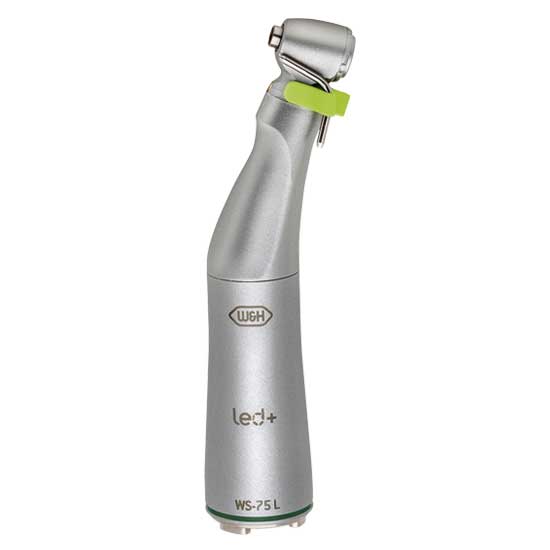

    WS-75 L

    Contre-angle de chirurgie hexagonal,
    serrage par bouton-poussoir,
    mini LED+
    Système de raccord : W&H EM-19 LC / EM-19
    Vitesse moteur maxi : 50 000 tr/min

    WS-75 L
    REF 30033000

    20:1, démontable, spray simple,
    pour fraises et forets de chirurgie
    avec mandrin Ø 2,35 mm,
    (dureté du mandrin >50 HRC, >520 HV),
    système de refroidissement interne Kirschner/Meyer

    Applications

    Développé spécialement pour la préparation du site implantaire et de la pose d'implant.

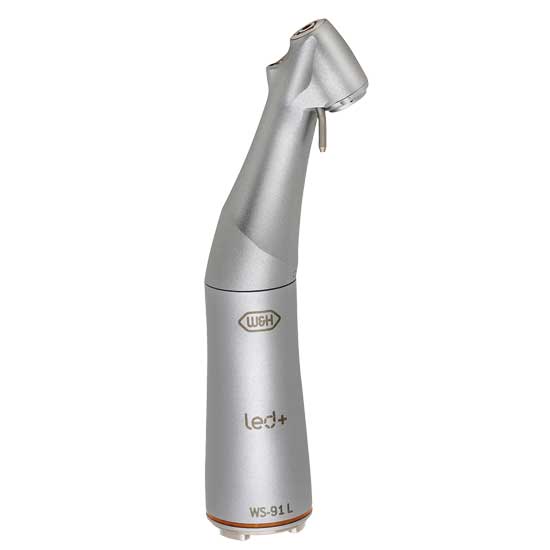

    WS-91 L

    Contre-angle de chirurgie,
    avec tête angulée à 45°, serrage par bouton-poussoir,
    mini LED+
    Système de raccord : W&H EM-19 LC / EM-19
    Vitesse moteur maxi : 50 000 tr/min

    WS-91 L
    REF 30049000

    1:2,7, démontable, triple spray,
    pour fraises et forets de chirurgie
    avec mandrin FG Ø 1,6 mm

    Applications

    Développé spécialement pour permettre un meilleur accès aux prémolaires et aux molaires.

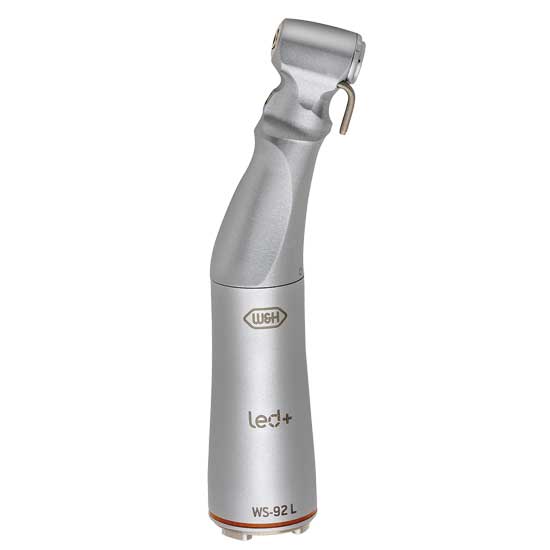

    WS-92 L

    Contre-angle de chirurgie,
    serrage par bouton-poussoir,
    mini LED+
    Système de raccord : W&H EM-19 LC / EM-19
    Vitesse moteur maxi : 50 000 tr/min

    WS-92 L
    REF 30043000

    1:2,7, démontable, triple spray,
    pour fraises et forets de chirurgie
    avec mandrin FG Ø 1,6 mm

    Applications

    Développé pour l'ostéotomie, la séquestrectomie,
    la germectomie et l'hémisection.




    Contre-angles de chirurgie avec mini LED+ et générateur indépendant

    Contre-angles de chirurgie WS-75 L G

    Travailler en lumière du jour

    Leader incontesté dans le domaine de la technologie LED, W&H présente des contre-angles de chirurgie avec mini LED+ qui produisent un éclairage proche de la lumière du jour, avec un rendu naturel riche de contrastes.

    Les avantages en un clin d’œil

    • Rendu naturel des nuances de rouge
    • Générateur intégré pour une alimentation autonome
    • Longévité supérieure aux ampoules halogènes classiques
    • Ergonomie optimale pour un travail sans fatigue
    • Longévité et robustesse – en acier inoxydable de haute qualité et revêtement anti-rayures
    • Entièrement démontables pour un nettoyage en profondeur
    • Thermodésinfectables et stérilisables

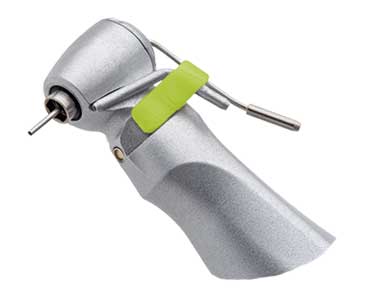

    Ergonomie optimale pour un travail sans fatigue

    Travail sans fatigue



    La nouvelle forme ergonomique convient
    parfaitement à toutes les possibilités d’utilisation
    et prévient la fatigue.

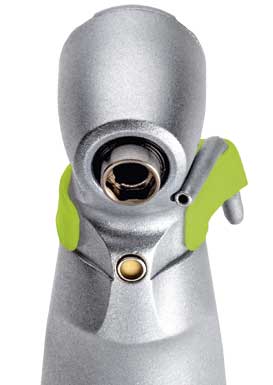

    Une lumière parfaite
    avec les mini LED+

    Éclairage optimal





    Grâce à sa taille deux fois plus petite qu’une LED normale, la mini LED+
    est intégrée tout près de l’instrument rotatif, offrant ainsi un éclairage optimal.

    Avec une lumière blanche neutre, les LED se révèlent être des sources lumineuses parfaites. Pour que vous disposiez ainsi – quel que soit votre système d’entraînement – d’un éclairage de qualité lumière du jour dans votre cabinet.

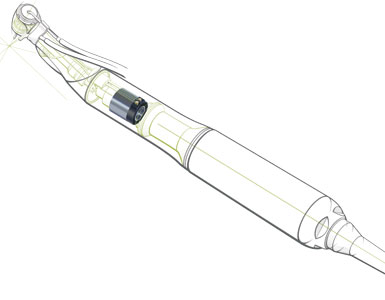

    Alimentation autonome

    Alimentation autonome



    Dès que vous actionnez votre instrument, le générateur
    se met en route. Il produit lui-même le courant nécessaire
    à la mini LED+ – quel que soit le système d’entraînement que vous utilisez.
    Revêtement anti-rayures

    Revêtement anti-rayures

    Grâce à un revêtement unique, l’instrument est protégé des rayures, le nettoyage est plus facile et l’aspect neuf est conservé pour très longtemps.
    Démontage sans aucun outil

    Hygiène parfaite – Démontage sans aucun outil




    Afin de permettre un nettoyage en profondeur, les contre-angles
    peuvent être démontés et remontés facilement et rapidement – aucun outil n'est nécessaire.

    Le nettoyage individuel de chaque pièce interne permet une préparation optimale à la stérilisation.

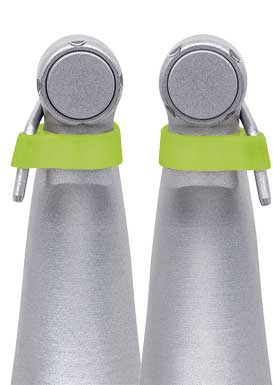

    Refroidissement à la carte

    Refroidissement à la carte




    Les clips de spray des contre-angles
    sont positionnables à gauche et à droite.

    Le refroidissement est ainsi parfaitement
    adapté aux exigences de chacun.

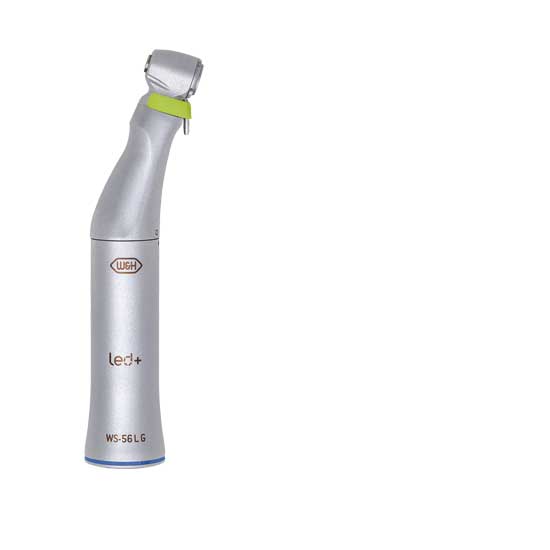

    WS-56 L G

    Contre-angle de chirurgie
    serrage par bouton-poussoir,
    mini LED+ et générateur,
    système de raccord : ISO 3964 (DIN 13.940)

    WS-56 L G
    REF 30039000

    1:1, démontable, spray simple,
    pour fraises et forets de chirurgie
    avec mandrin Ø 2,35 mm,
    vitesse moteur maxi. 40 000 tr/min.

    Applications

    par ex. : ostéotomie maxillaire, germectomie, séquestrectomie

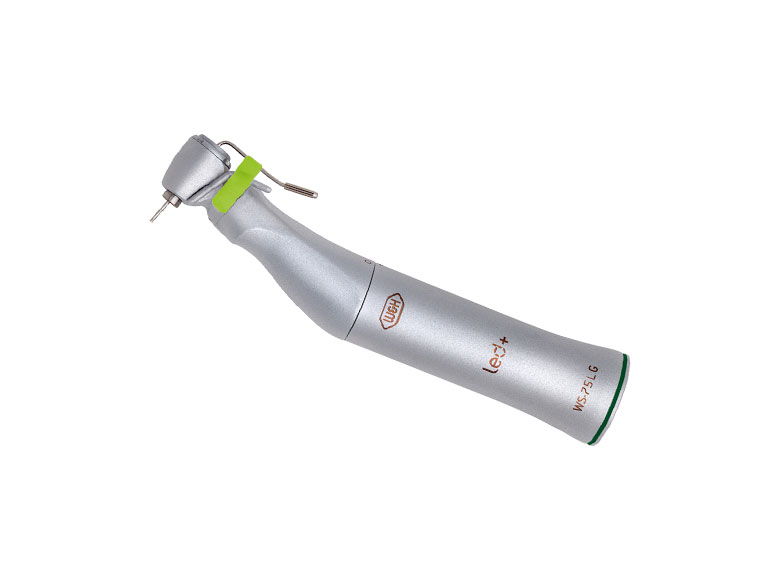

    WS-75 L G

    Contre-angle de chirurgie hexagonal
    serrage par bouton-poussoir,
    mini LED+ et générateur,
    système de raccord : ISO 3964 (DIN 13.940)

    WS-75 L G
    REF 30032000

    20:1, démontable, spray simple,
    pour fraises et forets de chirurgie
    avec mandrin Ø 2,35 mm,
    (dureté du mandrin >50 HRC, >520 HV),
    système de refroidissement interne Kirschner/Meyer,
    vitesse moteur maxi. 40 000 tr/min.

    Applications

    par ex. : mise en place d’implants, ostéotomie

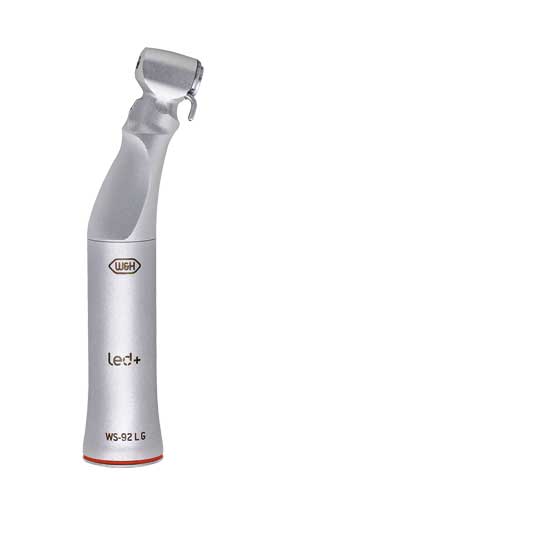

    WS-92 L G

    Contre-angle de chirurgie
    serrage par bouton-poussoir,
    mini LED+ et générateur,
    système de raccord : ISO 3964 (DIN 13.940)

    WS-92 L G
    REF 30042000

    1:2,7, démontable, triple spray
    pour fraises et forets de chirurgie
    avec mandrin FG Ø 1,6 mm,
    vitesse moteur maxi. 40 000 tr/min.

    Applications

    par ex. : hémisection, extraction de dents de sagesse



    Contre-angles de chirurgie avec tête angulée à 45°

    Contre-angles de chirurgie WS-91 L G

    Un accès vraiment facile

    Les nouveaux contre-angles avec tête angulée à 45° combinent pour la première fois les avantages des pièces à main et des contre-angles.

    Ce qui est particulièrement appréciable pour les interventions comme les extractions de dents de sagesse, les séparations dentaires et les résections apicales.

    Grâce au rapport de transmission de 1:2,7, l’instrument peut atteindre, une vitesse de rotation de 135 000 tours par minute sur l’instrument rotatif.

    Les avantages en un clin d’œil

    • L’angulation de 45° offre une accessibilité à la zone de traitement considérablement améliorée
    • Les avantages combinés d’une pièce à main
      et d’un contre-angle
    • L’accès aux molaires du maxillaire supérieur
      et inférieur est facilité
    • Le triple spray garantit le refroidissement adéquat de l’instrument rotatif et de la dent

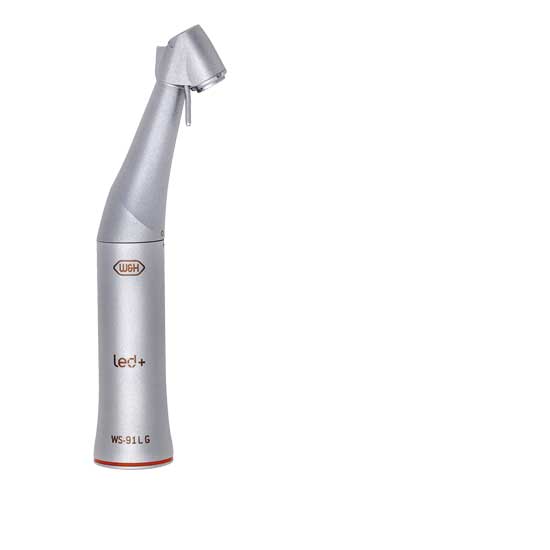

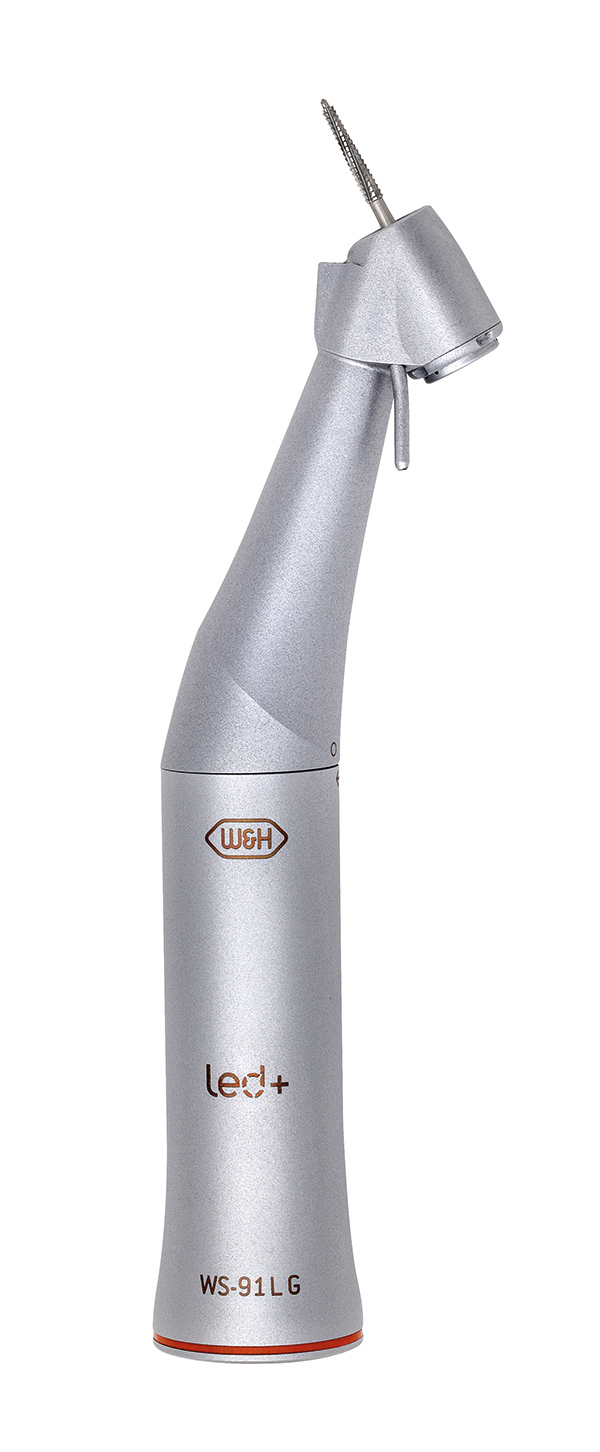

    WS-91 L G

    Contre-angle de chirurgie avec tête angulée à 45°
    serrage par bouton-poussoir, mini LED+ et générateur,
    système de raccord : ISO 3964 (DIN 13.940)

    WS-91 L G
    REF 30048000

    1:2,7, démontable, avec mini LED+,
    triple spray, pour fraises et forets de chirurgie
    avec mandrin FG Ø 1,6 mm,
    vitesse moteur maxi. 40 000 tr/min

    Applications

    par ex. : hémisection, extraction de dents de sagesse

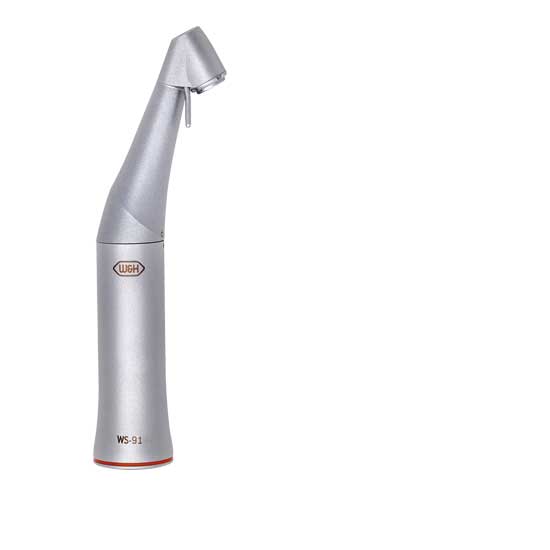

    WS-91

    Contre-angle de chirurgie avec tête angulée à 45°
    serrage par bouton-poussoir,
    système de raccord : ISO 3964 (DIN 13.940)

    WS-91
    REF 30047000

    1:2,7, démontable, non lumière,
    triple spray, pour fraises et forets de chirurgie
    avec mandrin FG Ø 1,6 mm,
    vitesse moteur maxi. 50 000 tr/min.

    Applications

    par ex. : hémisection, extraction de dents de sagesse



    Contre-angles de chirurgie non lumière

    Contre-angles de chirurgie WS-75

    Pour les plus hautes exigences en chirurgie

    La gamme de contre-angles de chirurgie W&H respecte toutes les exigences des normes particulièrement sévères en la matière. Fruits d’une conception pointue jusque dans le moindre détail, ces instruments en acier inoxydable de haute qualité sont des modèles de fiabilité et de robustesse.

    Les avantages en un clin d’œil

    • Longévité et robustesse – en acier inoxydable de haute qualitet revêtement anti-rayures
      (sauf WI-75 E/KM)
    • Ergonomie optimale pour un travail sans fatigue
    • Entièrement démontables pour un nettoyage en profondeur (sauf WI-75 E/KM)
    • Thermodésinfectables et stérilisables

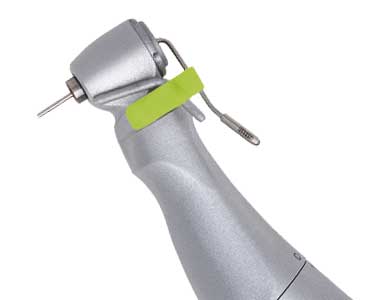

    Ergonomie optimale pour un travail sans fatigue

    Travail sans fatigue



    La nouvelle forme ergonomique convient
    parfaitement à toutesles possibilités d’utilisation
    et prévient la fatigue.
    Revêtement anti-rayures

    Revêtement anti-rayures

    Grâce à un revêtement unique, l’instrument est protégé
    des rayures, le nettoyage est plus facile et l’aspect neuf est conservé pour très longtemps.

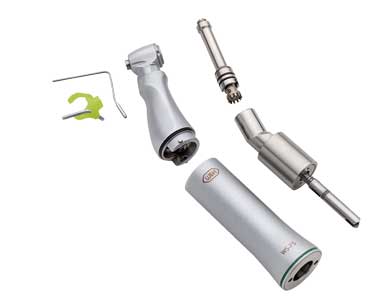

    Démontage sans aucun outil

    Hygiène parfaite – Démontage sans aucun outil




    Afin de permettre un nettoyage en profondeur, les contre-angles
    peuvent être démontés et remontés facilement et rapidement – aucun outil n'est nécessaire.

    Le nettoyage individuel de chaque pièce interne permet une préparation optimale à la stérilisation.
    Refroidissement à la carte

    Refroidissement à la carte




    Les clips de spray des contre-angles
    sont positionnables à gauche et à droite.

    Le refroidissement est ainsi parfaitement
    adapté aux exigences de chacun.

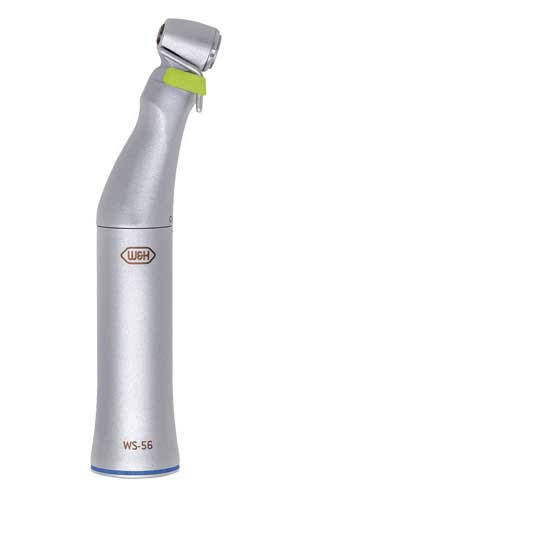

    WS-56

    Contre-angle de chirurgie
    serrage par bouton-poussoir,
    système de raccord : ISO 3964 (DIN 13.940)

    WS-56
    REF 30038000

    1:1, démontable, spray simple,
    pour fraises et forets de chirurgie
    avec mandrin Ø 2,35 mm,
    vitesse moteur maxi. 50 000 tr/min.

    Applications

    par ex. : ostéotomie maxillaire, germectomie, séquestrectomie

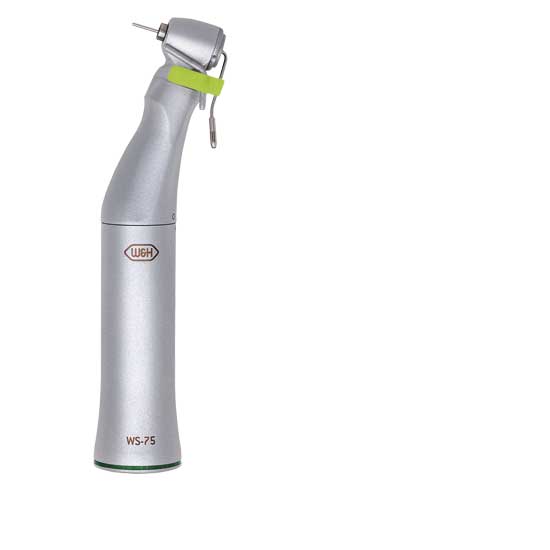

    WS-75

    Contre-angle de chirurgie haxagonal,
    serrage par bouton-poussoir,
    système de raccord : ISO 3964 (DIN 13.940)

    WS-75
    REF 30065000

    20:1, démontable, spray simple,
    pour fraises et forets de chirurgie
    avec mandrin Ø 2,35 mm
    (dureté du mandrin >50 HRC, >520 HV),
    système de refroidissement interne Kirschner/Meyer,
    vitesse moteur maxi. 50 000 tr/min.

    Applications

    par ex. : mise en place d’implants, ostéotomie

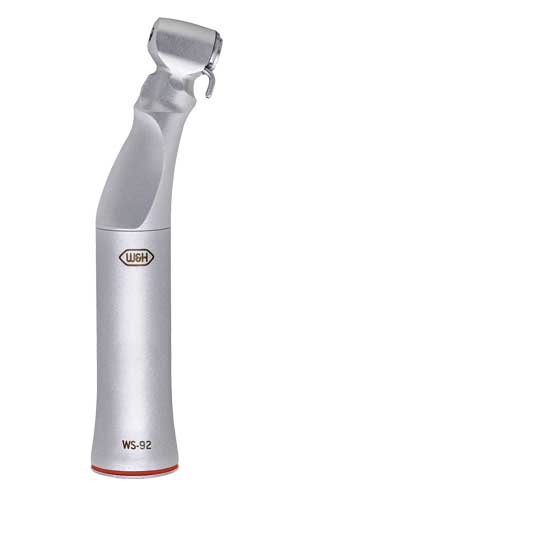

    WS-92

    Contre-angle de chirurgie
    serrage par bouton-poussoir,
    système de raccord : ISO 3964 (DIN 13.940)

    WS-92
    REF 30041000

    1:2,7, démontable, triple spray,
    pour fraises et forets de chirurgie
    avec mandrin Ø 1,6 mm,
    vitesse moteur maxi. 50 000 tr/min.

    Applications

    par ex. : hémisection, extraction de dents de sagesse

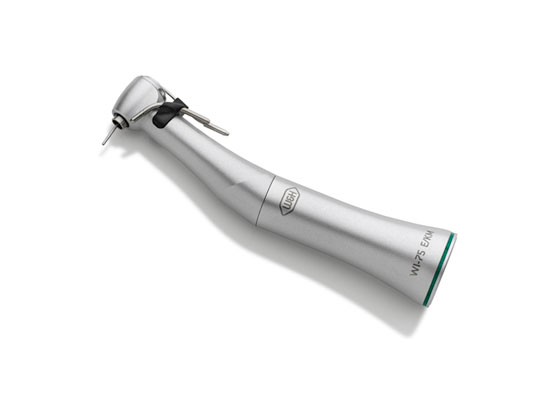

    WI-75 E/KM

    Contre-angle d’implantologie hexagonal
    serrage par bouton-poussoir,
    système de raccord : ISO 3964 (DIN 13.940)

    WI-75 E/KM
    REF 10207550

    20:1, non démontable, spray simple,
    pour fraises et forets de chirurgie
    avec mandrin Ø 2,35 mm,
    (dureté du mandrin >50 HRC, >520 HV),
    système de refroidissement interne Kirschner/Meyer,
    vitesse moteur maxi. 50 000 tr/min.

    Applications

    par ex. : mise en place d’implants, ostéotomie


    Dispositif Médical Classe 2a / CE 0297 / DQS
    Réservé aux professionnels de la médecine dentaire, non remboursé par les organismes d'assurance maladie.
    Nous vous invitons à lire attentivement les instructions figurant dans la notice d’utilisation ou sur l’étiquetage du produit.
    MAJ Septembre 2016

    Téléchargements

    Notices d'utilisation

    Find all languages of the Update Hygiene and Maintenance (EN ISO 17664:2017) in the Download Centre.

  • Les nouveaux contre-angles de chirurgie à mini LED+ et raccord W&H

    Type : WS-75 L WS-56 L WS-91 L WS-92 L
    Rapport de transmission : 20:1 1:1 1:2.7 1:2.7
    Système de raccord : W&H EM-19 LC / EM-19
    Système de lumière : mini LED+
    Spray externe : simple triple
    Système de refroidissement interne : Kirschner/Meyer
    Système de serrage : par bouton-poussoir
    Instruments rotatifs : pour forets et fraises de chirurgie mandrin Ø 2.35 mm pour forets et fraises de chirurgie
    FG Ø 1.6 mm
    Vitesse maximale d‘entraînement : 50,000 min -1
    Démontable oui

    Contre-angles de chirurgie avec mini LED+ et générateur

    Type :

    WS-56 L G

    WS-75 L G

    WS-91 L G

    WS-92 L G

    Rapport de transmission :

    1:1

    20:1

    1:2,7

    1:2,7

    Système de raccord :

    ISO 3964 (DIN 13.940)

    ISO 3964 (DIN 13.940)

    Système de lumière :

    mini LED+

    mini LED+

    Alimentation électrique :

    par générateur indépendant

    par générateur indépendant

    Qualité de l‘éclairage :

    lumière du jour

    lumière du jour

    Spray externe :

    simple

    triple

    Système de refroidissement interne :

    Kirschner/Meyer

    Système de serrage :

    par bouton-poussoir

    par bouton-poussoir

    Instruments rotatifs :

    pour forets et fraises de chirurgie
    mandrin Ø 2,35 mm

    pour forets et fraises de chirurgie
    FG Ø 1,6 mm

    Vitesse maximale d‘entraînement :

    40 000 min -1

    40 000 min -1

    Démontable

    oui

    oui

    Contre-angles de chirurgie non lumière

    Type :

    WS-56

    WS-75
    (WI-75 E/KM*)

    WS-91

    WS-92

    Rapport de transmission :

    1:1

    20:1

    1:2,7

    1:2,7

    Système de raccord :

    ISO 3964 (DIN 13.940)

    ISO 3964 (DIN 13.940)

    Spray externe :

    simple

    triple

    Système de refroidissement interne :

    Kirschner/Meyer

    Système de serrage :

    par bouton-poussoir

    par bouton-poussoir

    Instruments rotatifs :

    pour forets et fraises de chirurgie
    mandrin Ø 2,35 mm

    pour forets et fraises de chirurgie
    FG Ø 1,6 mm

    Vitesse maximale d‘entraînement :

    50 000 min -1

    50 000 min -1

    Démontable :

    oui

    oui

    * WI-75 E/KM : idem WS-75, non démontable
