Perché, durante l'inserimento di un impianto, la luce del contrangolo LED G non funziona?

Il generatore del contrangolo necessita di almeno 300 g/min per produrre corrente sufficiente per il LED. Durante l'inserimento di un impianto, la velocità di rotazione è compresa tra 15 e 50 g/min.

È possibile collegare manipoli e contrangolo di altri produttori a un motore Implantmed?

Per le applicazioni che non richiedono una coppia esatta del torque (fresatura, levigatura, ...), è possibile utilizzare tutti i manipoli e contrangolo con attacco ISO 3964. Osservare la corretta impostazione di riduzione/moltiplicazione di manipoli e contrangolo. È possibile che i manipoli e contrangolo di altri produttori non siano concepiti per la coppia dell'apparecchio/motore utilizzato e si danneggino.

Come si inserisce il tubo spray?

Una descrizione dettagliata è disponibile nel manuale utente al capitolo "Funzionamento - Informazioni generali" e nel video relativo all'installazione di Implantmed.

Come si preparano l'unità ed il motore per la pulizia e la sterilizzazione?

Le indicazioni dettagliate sono riportate al capitolo "Igiene e manutenzione" delle istruzioni per l'uso.

È possibile poter inserire il motore Implantmed in un termodisinfettore?

Sì, se il motore è contrassegnato con il simbolo "termodisinfettabile".

L'apparecchio Implantmed/Elcomed richiede manutenzione?

Almeno ogni tre anni è necessario eseguire una manutenzione regolare dell'unità dentale e degli accessori, salvo il caso in cui le disposizioni di legge prevedano intervalli più brevi. In questo modo è possibile garantire un corretto funzionamento e la sicurezza dell'apparecchio. I particolari in merito sono riportati al capitolo "Assistenza" delle istruzioni d'uso.

È necessario lubrificare il motore Implantmed/Elcomed?

No, il motore Implantmed/Elcomed non deve essere lubrificato. I cuscinetti del motore non richiedono manutenzione. Ogni ulteriore lubrificazione ridurrebbe la vita utile dei cuscinetti.

È possibile utilizzare deflussori di altri produttori?

No. È consentito utilizzare esclusivamente deflussori approvati da W&H. Questo perché specifiche come materiale, dimensioni e flusso del liquido di raffreddamento potrebbero non essere compatibili e causare problemi quali perdite, raffreddamento insufficiente o persino danni al dispositivo.

Quali tipi di deflussori posso utilizzare con il mio dispositivo?

Per i motori con lunghezza di 1,8 m è possibile utilizzare deflussori monouso (04363600) oppure sterilizzabili (0417XXX). Per la combinazione Implantmed + modulo Piezomed è disponibile il deflussore con valvola a Y (08072750). Le opzioni compatibili sono riportate anche nelle istruzioni per l’uso del dispositivo.

Prodotto non più disponibile.

Elcomed

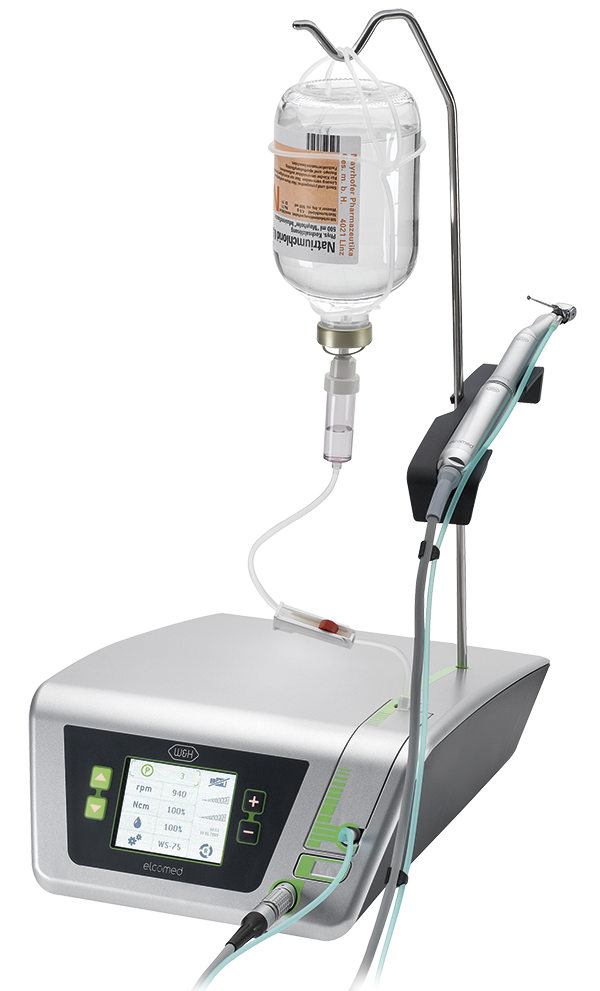

Name: Elcomed: soluzione innovativa per la chirurgia maxillo-facciale e dentale
Brand: W&H

Nelle procedure chirurgiche non c'è spazio per i compromessi. Elcomed è indiscutibilmente il numero 1 in sala operatoria.

Dott. Jörg Neugebauer,
specialista in chirurgia odontostomatologica

Il numero 1 in sala operatoria

Oltre al know-how specialistico del chirurgo, anche l'unità motrice è determinante per il successo di un intervento chirurgico.

Panoramica di sistema

Elcomed
Dati tecnici

Software integrato di semplice utilizzo

Un solo passaggio operativo per impostare tutti i parametri necessari. Le sei procedure operative più importanti e ricorrenti possono essere salvate come singoli programmi.

Elcomed W&H offre una soluzione innovativa del massimo livello per chirurgia maxillo-facciale, odontoiatria e implantologia.
I vantaggi in breve
- Informazioni disponibili in un unico livello utente
- Documentazione tramite chiavetta USB
- Motore da 50.000 giri/min corto e leggero
- Fino a 80 Ncm sullo strumento rotante
- 6 programmi impostabili individualmente
- Funzione di maschiatura meccanica
- Motore con cavo, sterilizzabile e disinfettabile attraverso termodisinfezione
Tutto a portata di mano

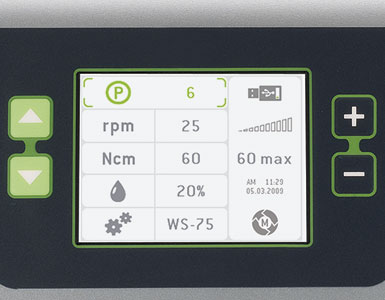

Un solo display, migliaia di possibilità

Elcomed agevola anche le procedure più complesse.
Con un unico pannello di comando, si impostano semplicemente tutti i parametri necessari.

Durante il funzionamento, oltre a giri al minuto e coppia, è possibile variare la portata del fluido di raffreddamento.

Fin dal primo avvio, è possibile memorizzare sei programmi con le fasi operative più importanti e ricorrenti.

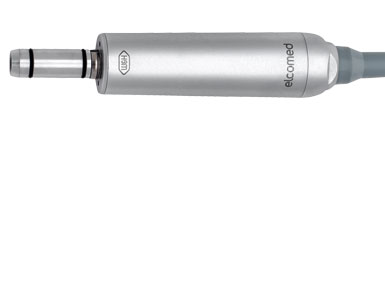

Un motore eccezionale

Un motore eccezionale

Motore da 50.000 giri/min più corto e leggero.

Utilizzabile con tutti gli strumenti dotati di attacco ISO.

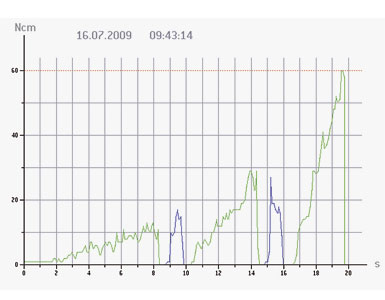

Documentazione integrale

Documentazione integrale

Su richiesta, Elcomed documenta ogni fase operativa. I dati sono disponibili in qualsiasi momento.

I dati vengono salvati in formato bitmap e csv, memorizzati sulla chiavetta USB dedicata, pronti da importare nei programmi di elaborazione standard. Sono così facilmente accessibili in qualsiasi momento e non comportano alcun costo aggiuntivo.

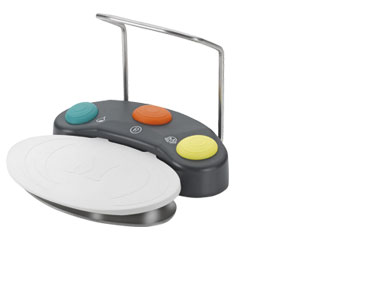

Pratico controllo a pedale

Controllo a pedale S-N1

Con commutazione programma, attivazione e disattivazione della pompa di raffreddamento, rotazione in senso orario / antiorario, funzione On-Off e un controllo della velocità del motore estremamente flessibile, fino alla velocità massima preselezionata.

Il controllo a pedale multifunzione consente di lavorare in ambiente sterile, lasciando libere le mani.

Funzione di maschiatura meccanica

Funzione di maschiatura meccanica

La funzione di filettatura per le viti:
> Minimizza la compressione dell’osso e perciò impedisce il rigetto dell’impianto senza causare traumi.
> Impedisce la compressione eccessiva dell’osso mentre l’impianto viene avvitato.

Elcomed
con funzione di documentazione

è composto da: unità di controllo, controllo a pedale S-N1, motore con cavo da 1,8 o 3,5 m e clip, set di tubolature per irrigazione, cavo d'alimentazione, supporto motore, stativo, dispositivi di bloccaggio, chiavetta USB

SA-310
REF 15933100

Motore con cavo da 1,8 m

SA-310
REF 15933101

Motore con cavo da 3,5 m

Elcomed
senza funzione di documentazione

è composto da: unità di controllo, controllo a pedale S-N1, motore con cavo da 1,8 o 3,5 m e clip, set di tubolature per irrigazione, cavo d'alimentazione, supporto motore, stativo, dispositivi di bloccaggio

SA-310
REF 15933102

Motore con cavo da 1,8 m

SA-310
REF 15933103

Motore con cavo da 3,5 m
Download Area
FAQ
- Perché, durante l'inserimento di un impianto, la luce del contrangolo LED G non funziona?
  Il generatore del contrangolo necessita di almeno 300 g/min per produrre corrente sufficiente per il LED. Durante l'inserimento di un impianto, la velocità di rotazione è compresa tra 15 e 50 g/min. mostra tutto
- È possibile collegare manipoli e contrangolo di altri produttori a un motore Implantmed?
  Per le applicazioni che non richiedono una coppia esatta del torque (fresatura, levigatura, ...), è possibile utilizzare tutti i manipoli e contrangolo con attacco ISO 3964. Osservare la corretta impostazione di riduzione/moltiplicazione di manipoli e contrangolo. È possibile che i manipoli e contrangolo di altri produttori non siano concepiti per la coppia dell'apparecchio/motore utilizzato e si danneggino. mostra tutto
- Come si inserisce il tubo spray?
  Una descrizione dettagliata è disponibile nel manuale utente al capitolo "Funzionamento - Informazioni generali" e nel video relativo all'installazione di Implantmed. mostra tutto
- Come si preparano l'unità ed il motore per la pulizia e la sterilizzazione?
  Le indicazioni dettagliate sono riportate al capitolo "Igiene e manutenzione" delle istruzioni per l'uso. mostra tutto
- È possibile poter inserire il motore Implantmed in un termodisinfettore?
  Sì, se il motore è contrassegnato con il simbolo "termodisinfettabile". mostra tutto
- L'apparecchio Implantmed/Elcomed richiede manutenzione?
  Almeno ogni tre anni è necessario eseguire una manutenzione regolare dell'unità dentale e degli accessori, salvo il caso in cui le disposizioni di legge prevedano intervalli più brevi. In questo modo è possibile garantire un corretto funzionamento e la sicurezza dell'apparecchio. I particolari in merito sono riportati al capitolo "Assistenza" delle istruzioni d'uso. mostra tutto
- È necessario lubrificare il motore Implantmed/Elcomed?
  No, il motore Implantmed/Elcomed non deve essere lubrificato. I cuscinetti del motore non richiedono manutenzione. Ogni ulteriore lubrificazione ridurrebbe la vita utile dei cuscinetti. mostra tutto
- Do I need a protection cap for the Implantmed/Elcomed motor?
  No protection cap is needed. mostra tutto
- È possibile utilizzare deflussori di altri produttori?
  No. È consentito utilizzare esclusivamente deflussori approvati da W&H. Questo perché specifiche come materiale, dimensioni e flusso del liquido di raffreddamento potrebbero non essere compatibili e causare problemi quali perdite, raffreddamento insufficiente o persino danni al dispositivo. mostra tutto
- Quali tipi di deflussori posso utilizzare con il mio dispositivo?
  Per i motori con lunghezza di 1,8 m è possibile utilizzare deflussori monouso (04363600) oppure sterilizzabili (0417XXX). Per la combinazione Implantmed + modulo Piezomed è disponibile il deflussore con valvola a Y (08072750). Le opzioni compatibili sono riportate anche nelle istruzioni per l’uso del dispositivo. mostra tutto
mostra tutto
Istruzioni di impiego

Elcomed

Find all languages of the Update Hygiene and Maintenance (EN ISO 17664:2017) in the Download Centre.

Video e tutorial

Per una navigazione online fluida ed interattiva dei nostri contenuti multimediali (ad es. video, mappe), si prega di accettare la memorizzazione dei cookie necessari (YouTube, MovingImage - informazioni dettagliate su questi cookie possono essere trovate attraverso la protezione dei dati) per scopi di marketing.

Accetto

Download

Elcomed

Modello :	SA-310
Coppia massima allo strumento rotante*:	80 Ncm
Documentazione**:	sì / USB
Tensione di alimentazione:	100 – 130 V o 220 – 240 V, 50 / 60 Hz
Potenza meccanica massima in uscita:	100 W
Coppia massima al motore:	7 Ncm
Velocità motore alla tensione nominale:	300 min ^-1 – max 50.000 min ^-1 , blocco di sicurezza a 40.000 min ^-1
Strumenti di trasmissione consigliati:	Attacco ISO 3964 (DIN 13.940)
Lunghezza del cavo motore:	1,8 m o 3,5 m
Flusso liquido di raffreddamento al 100%:	90ml / min minimo
Controllo a pedale:	sì
Altezza / Larghezza / Profondità:	109 x 256 x 305 mm

* Regolazione con WS-75 e WI-75
** Disponibile anche senza funzione di documentazione

Report e studi (Chirurgia orale & implantologia)

Nuovi standard in implantologia

Per chi lavora ogni giorno con i più elevati livelli di precisione, una tecnologia affidabile è indispensabile. Abbiamo intervistato Isabella Schmied (Prod...

Osseodensification versus piezoelectric surgery for implant site preparation

Osseodensification is a non-subtractive drilling technique that preserves and compacts bone. This procedure attempts to increase bone density, insertion to...
