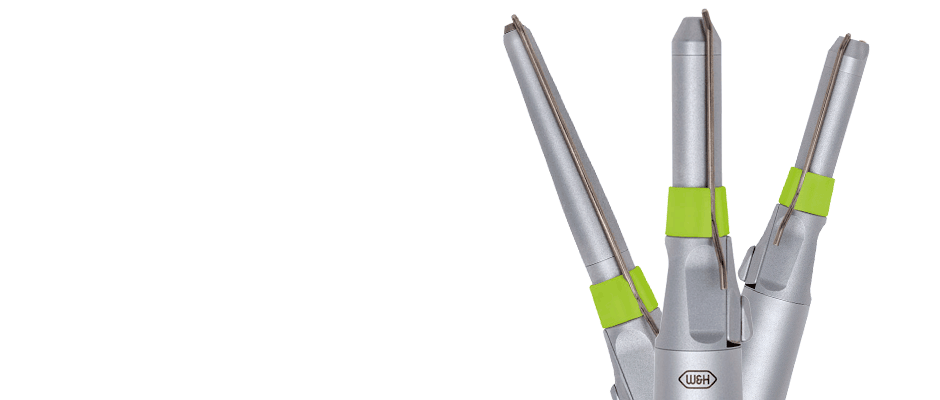

Kirurgihandstycken med Mini LED+
LG - Passar samtliga Implantmed
Arbeta med dagsljuskvalitet
Ett bra ljus möjliggör precisa diagnoser och slutresultat. Kirurgiinstrumenten med Mini LED+ genererar själva strömmen för att driva ljuset med hjälp av en inbyggd generator. Detta betyder att motorn inte behöver ha ljus för att ni skall få ljus under behandlingen.
Fördelar i korthet
- Naturlig reproducering av röda toner
- Oberoende strömförsörjning med inbyggd generator
- Längre livslängd jämfört med konventionella halogenlampor
- Bekväm användning tack vare ergonomisk design
- Robusta med lång livslängd tack vare rostfritt stål och antiscratch-yta
- Isärtagbara för bästa rengöring och smittrening
- Disk- och autoklaverbar

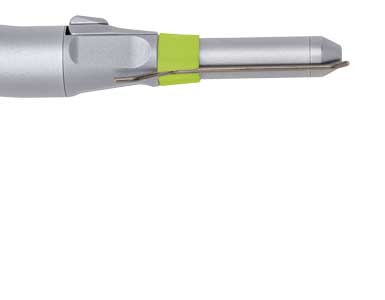

Optimal ergonomi gör att du ej blir trött i handenBekväm användning
Den nya ergonomiska designen är perfekt utformad för att förhindra trötthet i handen.

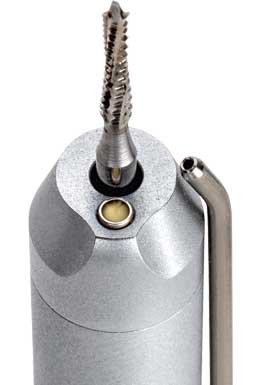

Perfekt ljus
tack vare Mini LED+Optimal belysning
Tack vare den lilla storleken på Mini LED+ kan den monteras nära mitten på handstyckets topp för bästa möjliga belysning.
Med sitt naturliga vita sken är den en perfekt ljuskälla som lyser upp behandlingsområdet med ett sken av dagsljuskvalitet – oavsett motortyp.

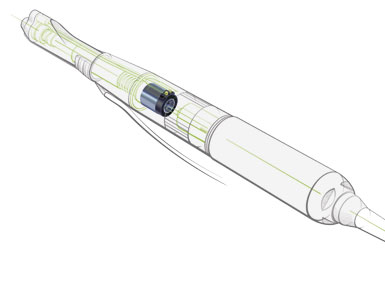

Oberoende strömförsörjningOberoende strömförsörjning
Så snart handstycket börjar rotera, roterar även generatorn. Oavsett vilken motor som används, alstrar generatorn ström till Mini LED+.
Antiscratch-ytaAntiscratch-yta
Den unika ytlegeringen skyddar instrumenten mot repor. En repfri yta underlättar rengöringen och behåller värdet på instrumentet.
Perfekt rengöringPerfekt rengöring
För att enkelt kunna rengöra och smittrena instrumenten kan dessa tas isär och sättas ihop – helt utan verktyg.
Att rengöra instrumenten isärtaget ger det absolut bästa resultatet.
Hög färgåtergivningsindex (CRI)Dagsljuskvalitet
W&H handstycken med Mini LED+ har de högsta
värdena för ljusstyrka och därmed också det största ljusflödet.
Med ett färgåtergivningsindex större än 90, har W&H handstycken med Mini LED+ naturlig reproducering av röda toner.

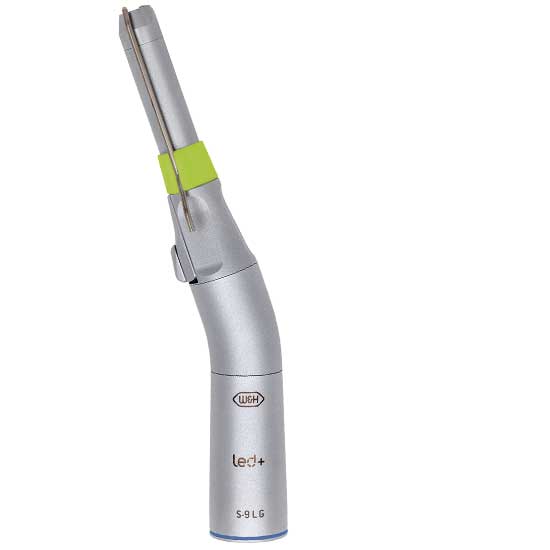

![Kirurgihandstycke S-9 L G]( "Kirurgihandstycke S-9 L G")
S-9 L G
Kirurgihandstycke,
Enhandsfattning för chuck,
Mini LED+ och generator.
Anslutning: ISO 3964 (DIN 13940)S-9 L G
REF 300540001:1, vinklat, isärtagbart,
för kirurgiborr och fräsar Ø 2.35 mm
(även kompatibel med system Stryker), L = max. 45 mm, extern spray, maximal motorhastighet 40,000 min-1Användning
t.ex. apikal resektion, benkirurgi,
apikal trepanering, benplastik
![Kirurgihandstycke S-11 L G]( "Kirurgihandstycke S-11 L G")

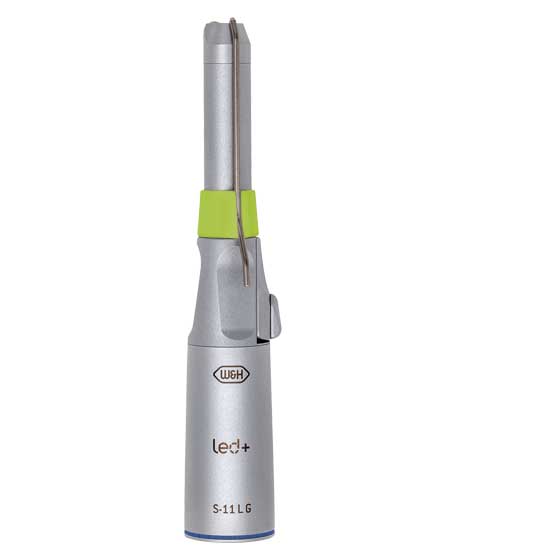

S-11 L G
Kirurgihandstycke,
Enhandsfattning för chuck,
Mini LED+ och generator.
Anslutning: ISO 3964 (DIN 13940)S-11 L G
REF 300570001:1, rakt, isärtagbart,
för kirurgiborr och fräsar Ø 2.35 mm
(även kompatibel med system Stryker), L = max. 45 mm, extern spray, maximal motorhastighet 40,000 min-1Användning
t.ex. apikal resektion, benkirurgi,
apikal trepanering, benplastik
Kirurgihandstycken med mini LED+
L - Passar nya Implantmed (2016)

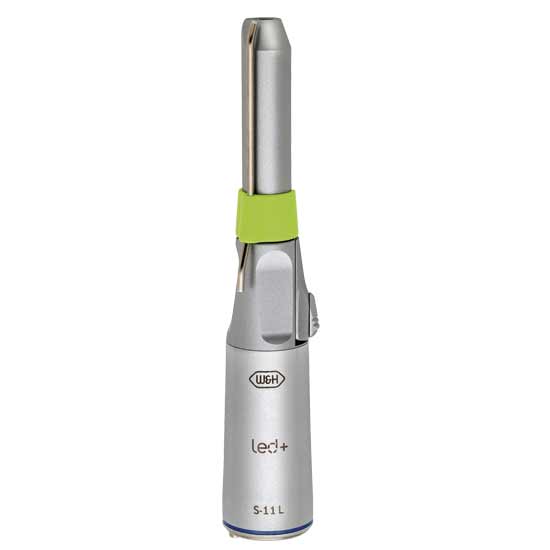

![Kirurgihandstycke S-11 L]( "Kirurgihandstycke S-11 L")
S-11 L
Kirurgihandstycke med ljus,
Enhandsfattning för chuck.
Anslutning: ISO 3964 (DIN 13940)
S-11 L
REF 300580001:1, rakt, isärtagbart,endast med EM-19/EM-19 LC
för kirurgiborr och fräsar Ø 2.35 mm
(även kompatibel med system Stryker) , L = max. 45 mm, extern spray, maximal motorhastighet 50.000 min-1
Användning
t.ex apikal resektion, benkirurgi, apikal trepanering, benplastik

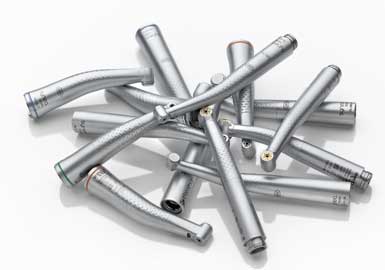

Kirurgihandstycken utan ljus
Klarar alla utmaningar
Kirurgiska ingrepp är en stor utmaning. För att klara av detta behövs ett antal kirurgiska handstycken av hög kvalitet.
Därför har W&H utvecklat en serie av hand- och vinkelstycken för oral - och maxillofacial kirurgi och implantologi.Några fördelar i korthet
- Bekväm användning tack vare optimal ergonomi som motverkar trötthet
- Robusta med lång livslängd tack vare rostfritt stål och antiscratch-yta
- Stort urval av användningsområden
- Isärtagbara för bästa rengöring och smittrening
- Autoklaverbar och kan köras i diskdesinfektor
Bekvämt grepp tack vare optimal ergonomisk utformningBekväm i handen
Den nya ergonomiska designen är optimerad för
alla behandlingar och motverkar uttröttning.
Antiscratch-ytaReptålig yta
Den unika ytlegeringen skyddar instrumenten mot repor.
En repfri yta underlättar rengöringen och behåller värdet på instrumentet

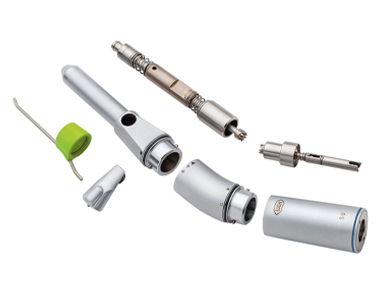

Isärtagbara utan verktygEnkel rengöring – isärtagbar utan verktyg
För att enkelt kunna rengöra och smittrena instrumenten kan
dessa tas isär och sättas ihop – helt utan verktyg.
Att rengöra instrumenten isärtaget i delar ger det absolut bästa resultatet.

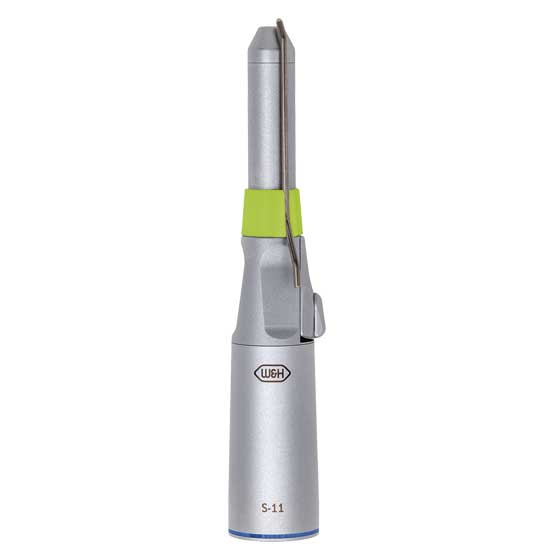

![Kirurgihandstycke S-11]( "Kirurgihandstycke S-11")
S-11
Kirurgihandstycke,
Enhandsfattning för chuck,
Anslutning: ISO 3964 (DIN 13940)S-11
REF 300560001:1, rakt, isärtagbart,
för kirurgiborr och fräsar Ø 2.35 mm
(även kompatibel med system Stryker), L = 45 mm, extern spray, maximal motorhastighet 50,000 min-1Användning
t.ex. apikal resektion, benkirurgi,
apikal trepanering, benplastik

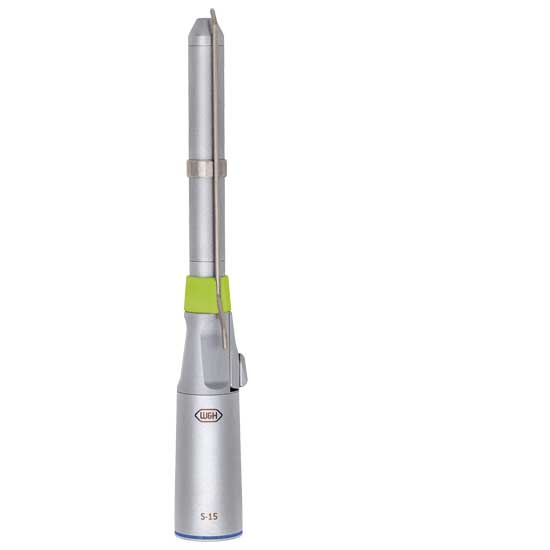

![Kirurgihandstycke S-15]( "Kirurgihandstycke S-15")
S-15
Kirurgihandstycke,
Enhandsfattning för chuck,
Anslutning: ISO 3964 (DIN 13940)S-15
REF 300600001:1, rakt, isärtagbart,
för kirurgiborr och fräsar Ø 2.35 mm
(även kompatibel med system Stryker), L = 45 mm, extern spray, maximal motorhastighet 30,000 min-1Användning
t.ex. benkirurgi i svåråtkomliga områden

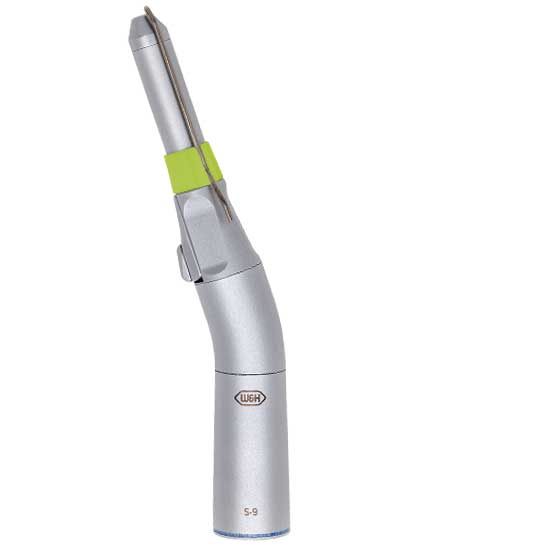

![Kirurgihandstycke S-9]( "Kirurgihandstycke S-9")
S-9
Kirurgihandstycke,
Enhandsfattning för chuck,
Anslutning: ISO 3964 (DIN 13940)S-9
REF 300530001:1, vinklat, isärtagbart,
för kirurgiborr och fräsar Ø 2.35 mm
(även kompatibel med system Stryker), L = 45 mm, extern spray, maximal motorhastighet 50,000 min-1Användning
t.ex. apikal resektion, benkirurgi,
apikal trepanering, benplastik

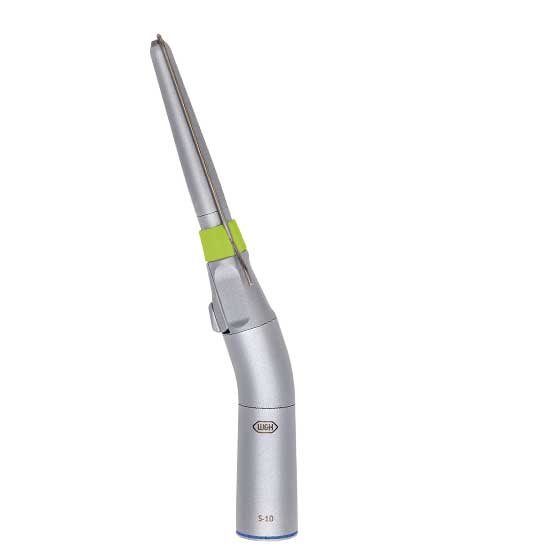

![Kirurgihandstycke S-10]( "Kirurgihandstycke S-10")
S-10
Kirurgihandstycke,
Enhandsfattning för chuck,
Anslutning: ISO 3964 (DIN 13940)S-10
REF 30059001:1, vinklat, isärtagbart,
för kirurgiborr och fräsar Ø 2.35 mm,
L = 70 mm, extern spray,
maximal motorhastighet 50,000 min-1Användning
t.ex. benkirurgi, fenestration,
osteosyntes i distala områden

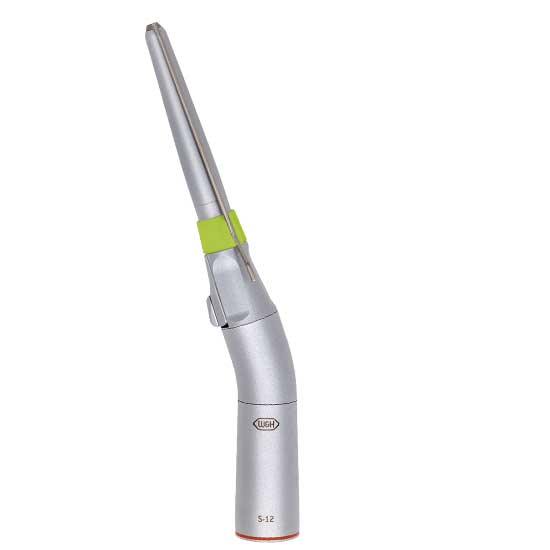

![Kirurgihandstycke S-12]( "Kirurgihandstycke S-12")
S-12
Kirurgihandstycke,
Enhandsfattning för chuck.
Anslutning: ISO 3964 (DIN 13940)S-12
REF 30061001:2, vinklat, isärtagbart,
för kirurgiborr och fräsar Ø 2.35 mm,
L = 70 mm, extern spray,
maximal motorhastighet 40,000 min-1Användning
t.ex. benkirurgi, fenestration,
osteosyntes i distala områden

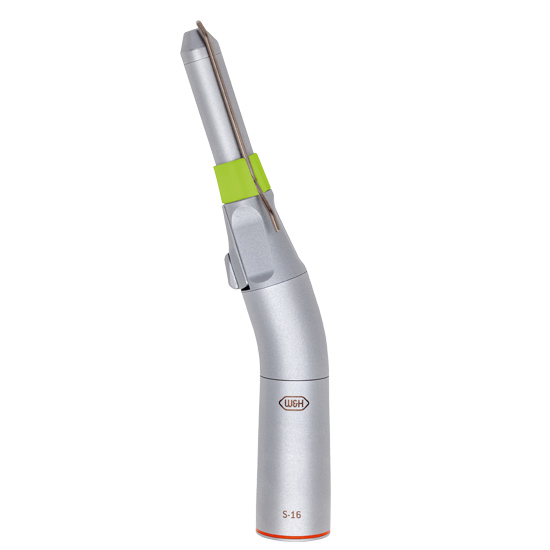

![Surgical Handpiece S-16]( "Surgical Handpiece S-16")
S-16
Kirurgihandstycke,
Enhandsfattning för chuck.
Anslutning: ISO 3964 (DIN 13940)S-16
REF 304110001:2, vinklat, isärtagbart,
för kirurgiborr och fräsar Ø 2.35 mm,
L = 45 mm, extern spray,
maximal motorhastighet 40,000 min-1Användning
t.ex. premolar och övriga molar området
Download Area
FAQ
- Can LED instruments with generator be sterilized?
-
Which material is used at W&H surgical instruments?
Internal and external parts are of high quality stainless steel (including the contra-angle handpiece head). mer
- How to dismantle the handpiece
-
What is the minimum shaft lenght of the bur for the S-12?
The shaft of the bur should be at least 53mm long. mer
-
What is the minimum shaft lenght of the bur for the S-11?
The shaft of the bur should be at least 44mm long (ISO-shaft 104). mer
-
Can current contra-angles be attached to motors?
Yes. All W&H surgical contra-angles and handpieces can be attached to the motor EM-19. mer
-
Can the contra-angles be attached to old motors?
No. In order to ensure optimal balance, we have shortened the inner coupling length. Therefore, contra-angle handpieces with only the “L” suffix cannot be attached to older motors, but only to EM-19 and EM-19 LC. mer
-
Can our customers disassemble the contra-angles
Yes. At W&H the letter "S" always communicates, that the surgical contra-angle is disassemble. The letter "I" communicates, that the surgical contra-angle cannot be disassembled (e.g. WS-75 L vs. WI-75) mer
Bruksanvisning
Find all languages of the Update Hygiene and Maintenance (EN ISO 17664:2017) in the Download Centre.
Videoinstruktioner
Ladda ner
-
Kirurgihandstycke med Mini LED+ och W&H-anslutning
Modell: S-11 L Utväxling: 1:1 Koppling: W&H EM-19 LC / EM-19 Ljussystem: Mini LED+ Spray: extern Chucksystem: enhandsfattning med chuck Roterande instrument: för kirurgiska borr och fräsar
Ø 2.35 mm (även kompatibel med Stryker system)
Max längd borr: 45 mm Max motorhastighet: 50.000 min -1 Isärtagbart: ja
Kirurgihandstycken med Mini LED+ och generator
Modeller: S-9 L G S-11 L G Utväxling: 1:1 Koppling: ISO 3964 Ljussystem: Mini LED+ Strömförsörjning: via oberoende generator Ljuskvalitet: dagsljus Spray: extern Chucksystem: enhandsfattning med chuck Roterande instrument: för kirurgiska borr och fräsar
Ø 2.35 mm (även kompatibel med Stryker system)Max längd: 45 mm Max motorhastighet: 40,000 min -1 Isärtagbar: ja Kirurgihandstycken utan ljus Modeller: S-9 S-11 S-15 S-10 S-12 Utväxling: 1:1 1:1 1:1 1:1 1:2 Koppling: ISO 3964 Spray: extern Chucksystem: enhandsfattning med chuck Roterande instrument: för kirurgiska borr och fräsar
Ø 2.35 mm (även kompatibel med Stryker system)för kirurgiska borr och fräsar
Ø 2.35 mmMax längd: 45 mm 70 mm Maximal motorhastighet: 50,000 min -1 50,000 min -1 30,000 min -1 50,000 min -1 40,000 min -1 Isärtagbar: ja ja
and thermodisinfectable
.
