Kirurgivinkelstycken

Möter de tuffaste kirurgiska kraven

Kirurgiska ingrepp utgör en stor utmaning. För att möta denna utmaning krävs ett antal olika kirurgiska hand- och vinkelstycken. W&H:s vinkelstycken, tillverkade av rostfritt stål av högsta kvalitet med en speciell ytlegering, är särskilt lämpade för dessa arbeten.

Kirurgi & Implantat

Kirurgi & Implantat

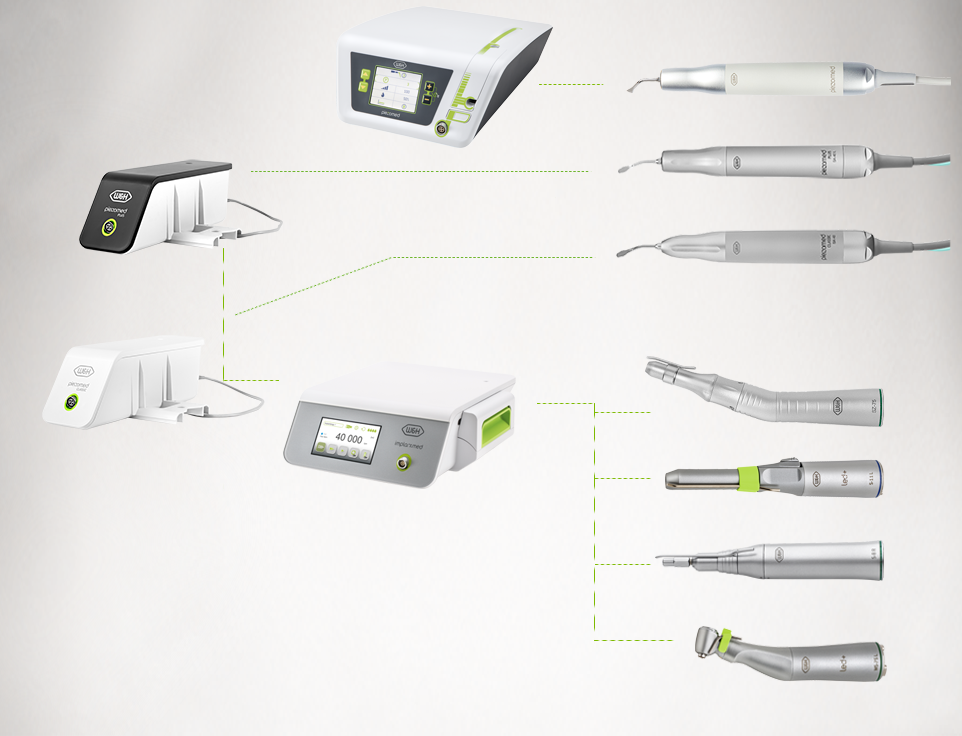

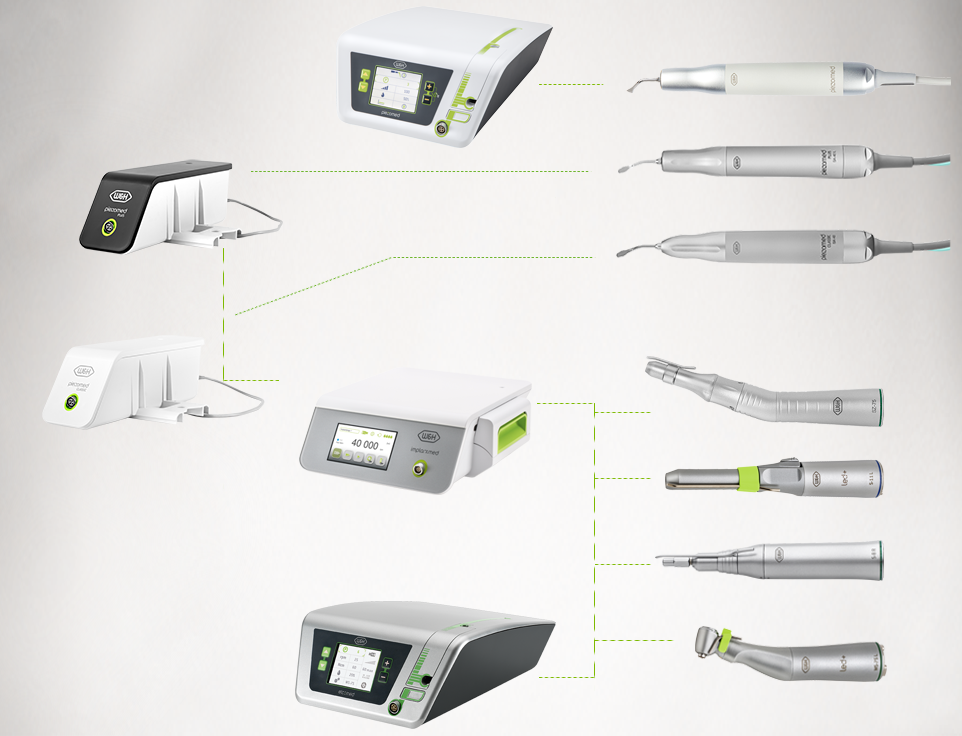

Systemöversikt

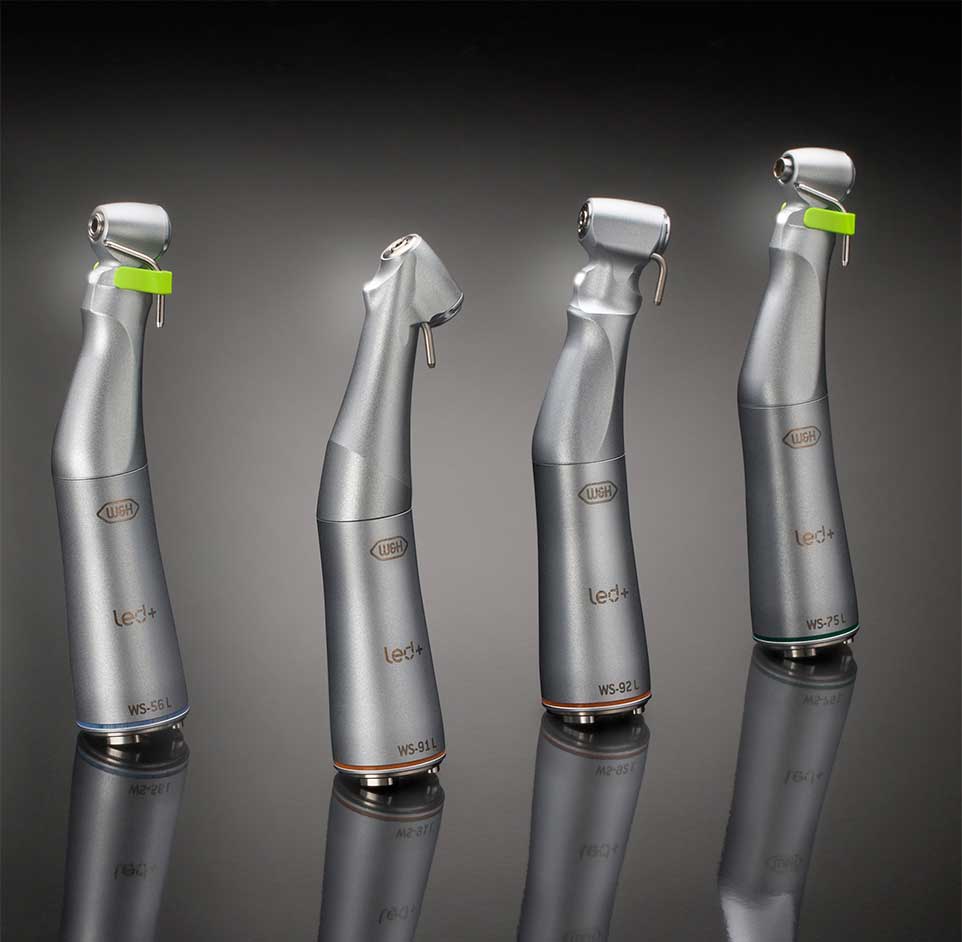

  • Nya kirurgivinkelstycken med Mini LED+ och W&H-anslutning

    Flexibla att arbeta med och motverkar trötthet i handen

    Optimal kylning och belysning av behandlingsområdet. Högkvalitets rostfritt stål
    och med en reptålig yta som gör att instrumenten robusta och extremt tåliga.

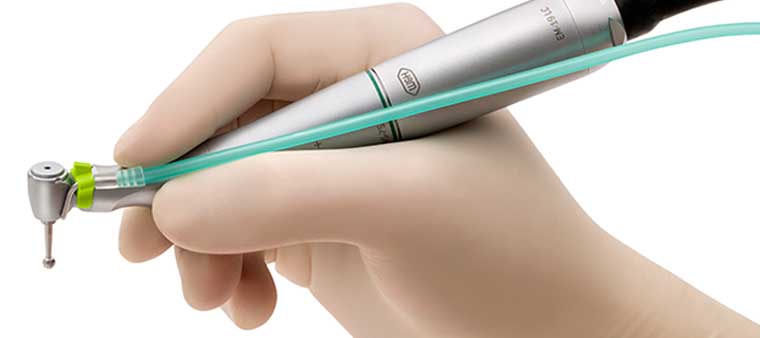

    Motverkar trötthet i handen

    Arbeta utan trötthet i handen

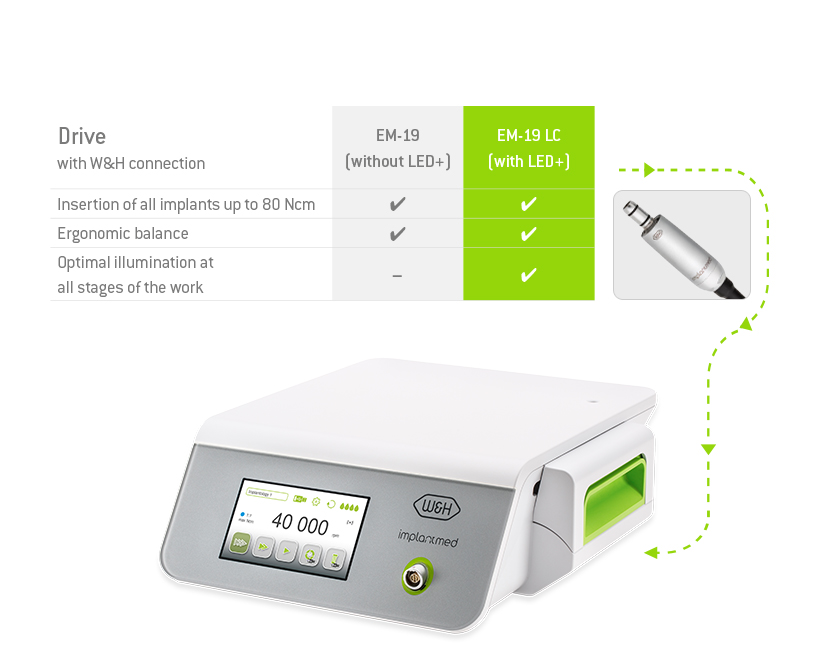

    Kombinationen med den korta elmotorn EM-19 gör att du kan arbeta långa arbetspass utan att känna trötthet i handen.

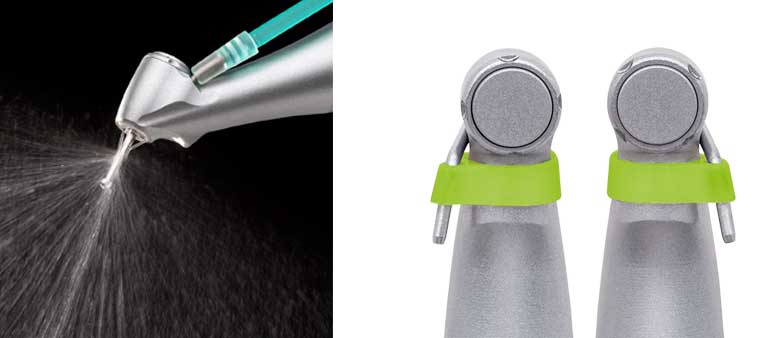

    Optimal kylning och belysning

    Optimal kylning och belysning

    Optimal belysning
    Med mini LED + som ger optimal belysning av behandlingsområdet.

    Optimal kylning
    Det finns sprayclips tillgängliga för både vänster och höger sida. Detta betyder att kylningen kan anpassas för de individuella behoven.

    Fördelar i korthet

    • Passar till Implantmed SI-1023, SI-1015 och SI-1010
    • Optimal belysning i alla skeden av arbetet
    • Mindre trötthetskänsla i handen tack vare ergonomisk balans
    • Robusta och med lång livslängd tack vare högkvalitativt rostfritt stål
    • Med antiscratch-yta
    • Kan endast användas med W&H:s elmotor EM-19 LC
    • Arbeta med ljus av dagsljuskvalitet
    • Isärtagbara för bästa rengöring och smittrening
    • Autoklaverbar och kan köras i diskdesinfektor

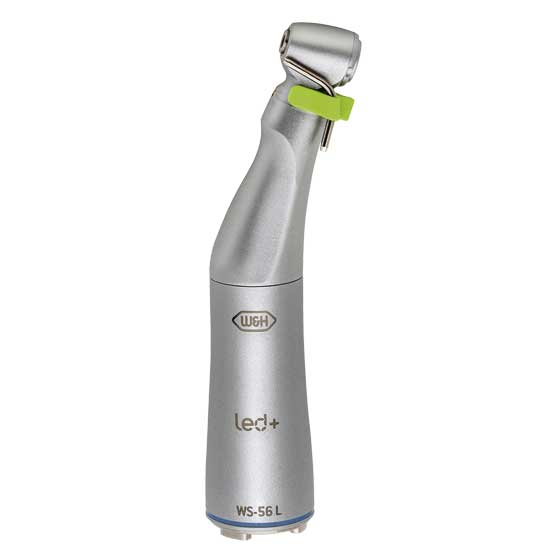

    WS-56 L

    Kirurgivinkelstycke med
    tryckknapp och Mini LED+.
    Kopplingssystem: W&H EM-19 LC / EM-19.
    Maximal motorhastighet: 50.000 min-1

    WS-56 L
    REF 30040000

    1:1, isärtagbar, 1-punktsspray,
    för kirurgiborr och fräsar med
    vst-fattning Ø 2.35 mm

    Användning

    t.ex. mandibulär och maxillär benkirurgi,
    germektomi, sekvestrektomi

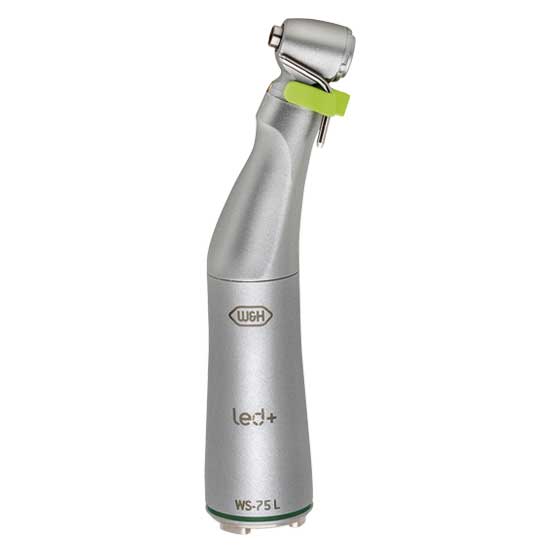

    WS-75 L

    Kirurgivinkelstycke med hexagon
    chucksystem, tryckknapp och Mini LED+.
    Kopplingssystem: W&H EM-19 LC / EM-19
    Maximal motorhastighet: 50.000 min-1

    WS-75 L
    REF 30033000

    20:1, isärtagbar, 1-punktsspray,
    med hexagon chucksystem,
    för kirurgiborr och fräsar med
    vst-fattning Ø 2.35 mm, (skafthårdhet >50 HRC, >520 HV), Kirschner/Meyer internt kylsystem,

    Användning

    t.ex. implantat, benkirurgi

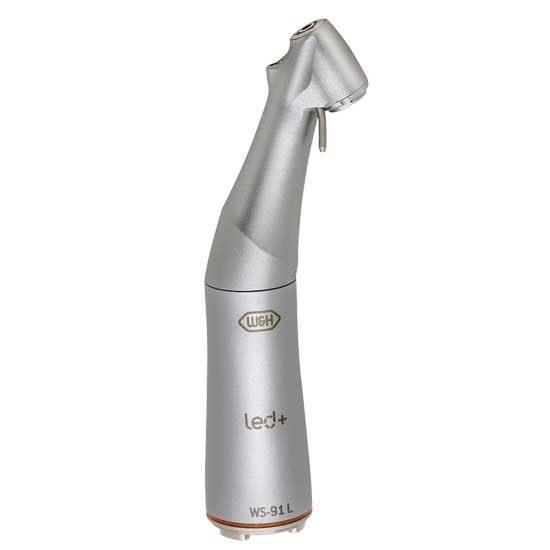

    WS-91 L

    Kirurgivinkelstycke med 45° huvud,
    tryckknapp och Mini LED+.
    Kopplingssystem: W&H EM-19 LC / EM-19
    Maximal motorhastighet: 50.000 min-1

    WS-91 L
    REF 30049000

    1:2,7, isärtagbar, 3-punktsspray,
    för kirurgiborr och fräsar med
    FG-fattning Ø 1.6 mm

    Användning

    utformad för att förbättra åtkomsten till premolarer och molarer

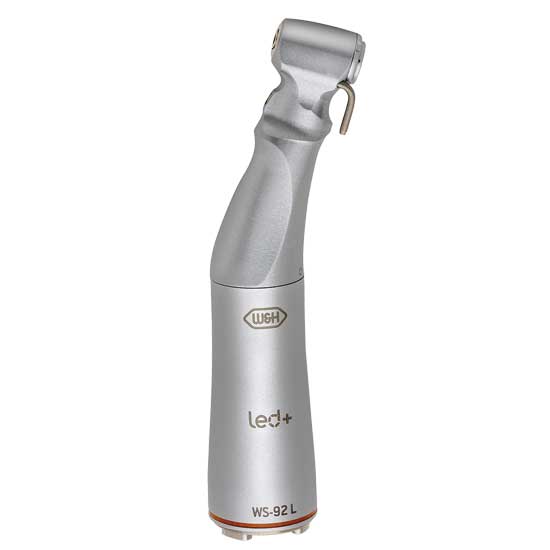

    WS-92 L

    Kirurgivinkelstycke med
    tryckknapp och Mini LED+.
    Kopplingssystem: W&H EM-19 LC / EM-19.
    Maximal motorhastighet: 50.000 min-1

    WS-92 L
    REF 30043000

    1:2,7, isärtagbar, 3-punktsspray,
    för kirurgiborr och fräsar med
    FG-fattning Ø 1,6 mm

    Användning

    t.ex. mandibulär och maxillär benkirurgi,
    germektomi, sekvestrektomi


    Kirurgiska vinkelstycken med mini LED+ och generator

    Kirurgivinkelstycke WS-75 L G

    Arbetet med dagsljuskvalitet

    Kirurgiska vinkelstycken med mini LED+ som ger enastående belysning med hög kontrast och ettnaturligt ljus.

    • Naturlig reproducering av röda toner
    • Oberoende strömförsörjning med inbyggd generator
    • Längre livslängd jämfört med konventionella halogenlampor
    • Bekväm användning tack vare ergonomisk design
    • Robusta med lång livslängd tack vare rostfritt stål och antiscratch-yta.
    • Isärtagbara för bästa rengöring och smittrening
    • Autoklaverbar och kan köras i diskdesinfektor

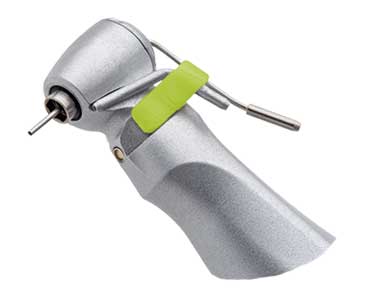

    Optimal ergonomi gör att du ej blir trött i handen

    Bekväm att använda

    Den ergonomiska designen är utformad för att motverka trötthet i handen.

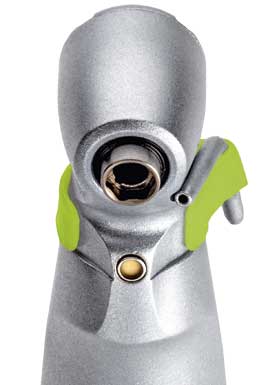

    Perfekt ljus tack vare Mini LED+

    Optimal belysning

    Tack vare den lilla storleken på vår Mini LED+ kan den monteras nära mitten på handstyckets övre del för bästa möjliga belysning av behandlingsområdet.

    Med sitt naturliga vita sken är den en perfekt ljuskälla som lyser upp behandlingsområdet med ett sken av dagsljuskvalitet – oavsett motortyp.

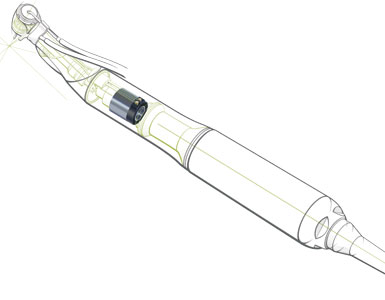

    Oberoende strömförsörjning

    Oberoende strömförsörjning

    Så snart vinkelstycket börjar rotera, roterar även generatorn. Oavsett vilken motor som används, alstrar generatorn ström till Mini LED+.
    Antiscratch-yta

    Reptålig yta

    Den unika ytlegeringen skyddar instrumentet mot repor. En repfri yta underlättar rengöringen och behåller värdet på instrumentet längre.
    Isärtagbar utan verktyg

    Perfekt rengöring – isärtagbara utan verktyg

    För att enkelt kunna rengöra och smittrena instrumenten kan dessa tas isär och sättas ihop – helt utan verktyg.

    Att rengöra instrumenten isärtaget ger det absolut bästa resultatet.

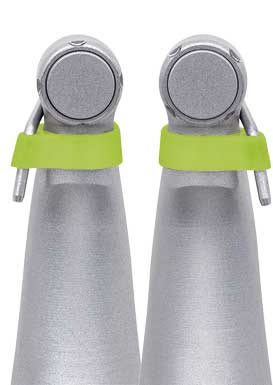

    Inställbar kylning

    Inställbar kylning

    Borrkylningen finns för både höger- och vänstermontage. Enkelt och individuellt vid varje behandlingstillfälle.

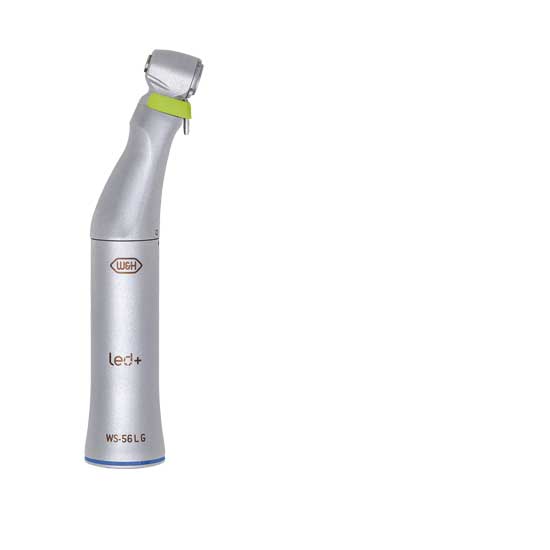

    WS-56 L G

    Kirurgivinkelstycke med tryckknapp,
    Mini LED+ och generator
    Anslutning: ISO 3964 (DIN 13940)

    WS-56 L G
    REF 30039000

    1:1, isärtagbar, 1-punktsspray,
    för kirurgiborr och fräsar med
    vst-fattning Ø 2.35 mm,
    maximal motorhastighet 40,000 min-1

    Användning

    t.ex. mandibulär och maxillär benkirurgi,
    germektomi, sekvestrektomi

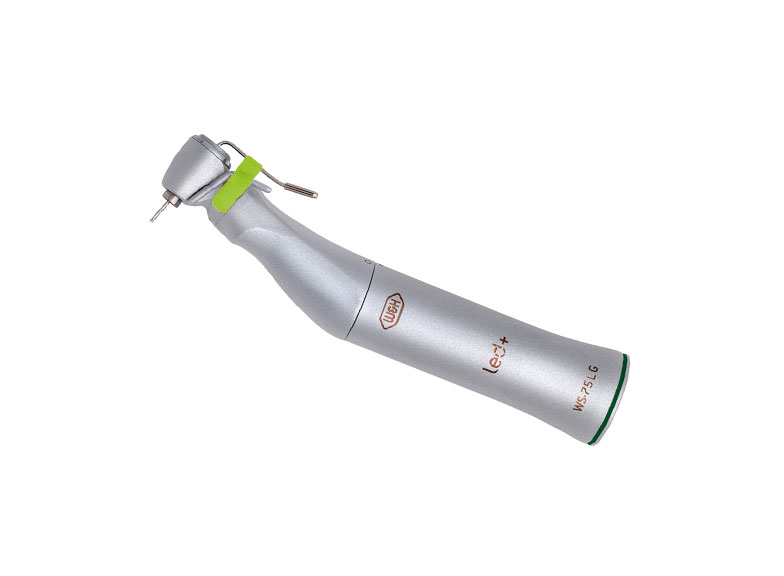

    WS-75 L G

    Kirurgivinkelstycke med tryckknapp,
    Mini LED+ och generator
    Anslutning: ISO 3964 (DIN 13940)

    WS-75 L G
    REF 30032000

    20:1, isärtagbar, 1-punktsspray,
    med hexagon chucksystem,
    för kirurgiborr och fräsar med
    vst-fattning Ø 2.35 mm, (skafthårdhet >50 HRC, >520 HV), Kirschner/Meyer internt kylsystem,
    maximal motorhastighet 40,000 min-1

    Användning

    t.ex. implantat, benkirurgi

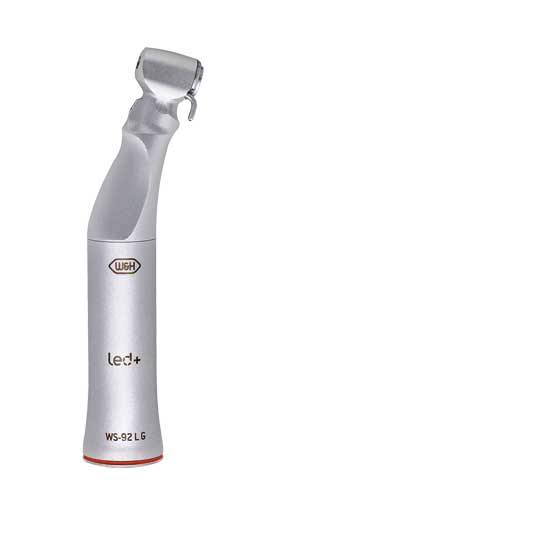

    WS-92 L G

    Kirurgivinkelstycke med tryckknapp,
    Mini LED+ och generator
    Anslutning: ISO 3964 (DIN 13940)

    WS-92 L G
    REF 30042000

    1:2.7, isärtagbart, 3-punktsspray,
    för kirurgiborr och fräsar med
    FG-fattning Ø 1.6 mm,
    maximal motorhastighet 40,000 min-1

    Användning

    t.ex. hemisektion, extraktion av visdomständer

    Kirurgivinkelstycken med 45° huvud

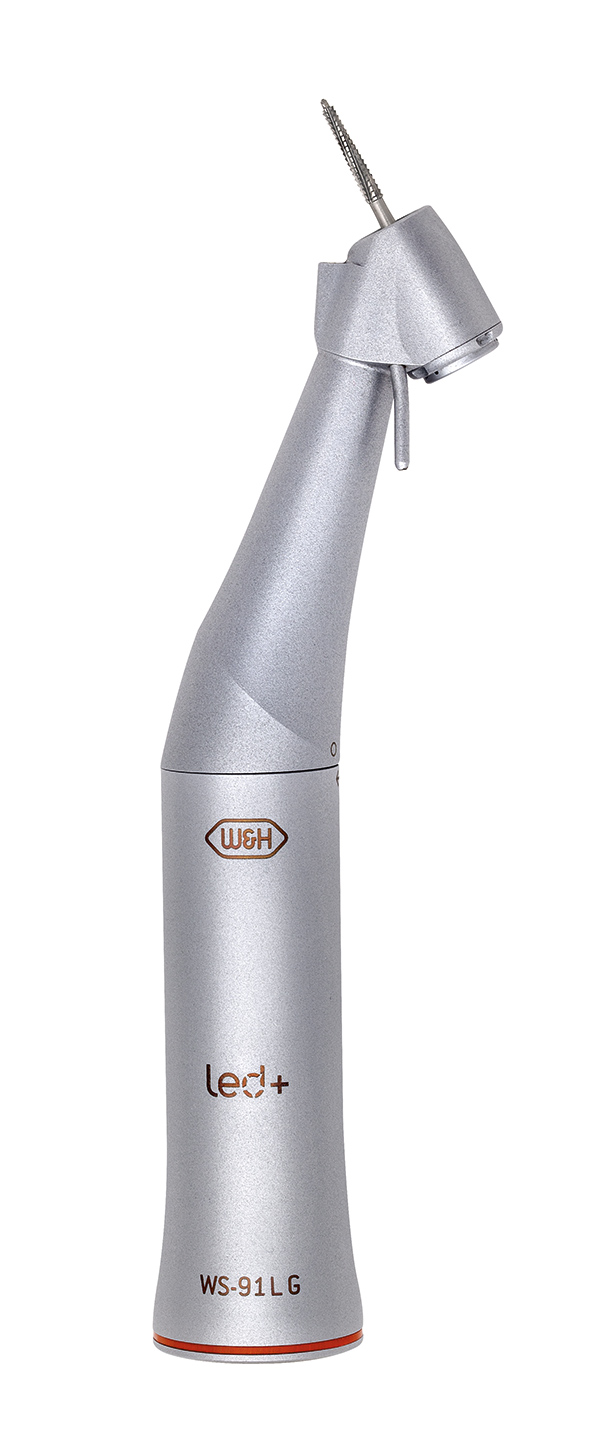

    Kirurgivinkelstycke WS-91 L G

    För svåråtkomliga lägen

    Det nya vinkelstycket med 45° huvud kombinerar fördelarna med rakt handstycke och ett vinkelstycke.

    Detta instrument är särskilt användbart vid extraktioner av visdomständer, separationer av molarer och vid apikala behandlingar.

    Beroende på motorhastigheten ger utväxlingen 1:2,7 möjlighet att nå varvtal på upp till
    135 000 v/min.

    Några fördelar i korthet

    • Avsevärt bättre insyn av behandlingsområdet tack vare 45° vinkel på huvudet
    • Kombinerar fördelarna av ett handstycke och ett vinkelstycke
    • Förenklar åtkomsten till molarer avsevärt
    • 3-punktsspray garanterar optimal kylning av borren och tanden

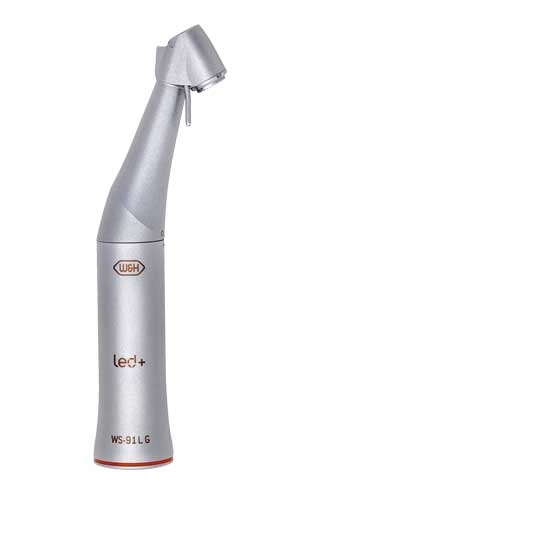

    WS-91 L G

    Kirurgivinkelstycke med 45° huvud,
    tryckknapp, Mini LED+ och generator,
    Anslutning: ISO 3964 (DIN 13940)

    WS-91 L G
    REF 30048000

    1:2.7, isärtagbart, med Mini LED+,
    3-punktsspray, för kirurgiborr och fräsar
    med FG-fattning Ø 1.6 mm,
    maximal motorhastighet 40,000 min-1

    Användning

    t.ex. hemisektion, extraktion av visdomständer

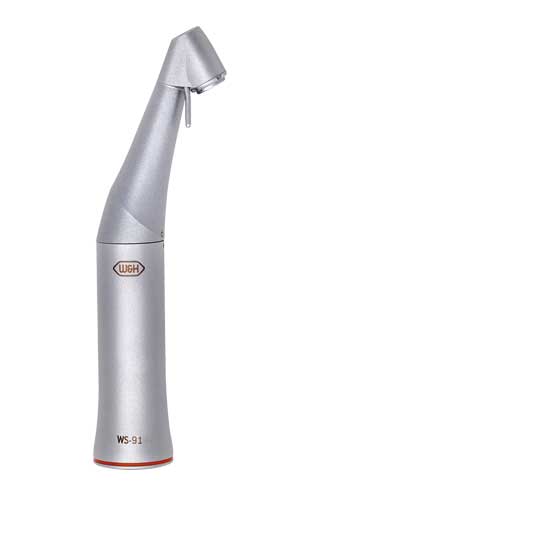

    WS-91

    Kirurgivinkelstycke med 45° huvud
    och tryckknapp,
    Anslutning: ISO 3964 (DIN 13940)

    WS-91
    REF 30047000

    1:2.7, isärtagbart, utan ljus,
    3-punktsspray, för kirurgiborr och fräsar
    med FG-fattning Ø 1.6 mm,
    maximal motorhastighet 50,000 min-1

    Användning

    t.ex. hemisektion, extraktion av visdomständer

    Kirurgivinkelstycken utan ljus

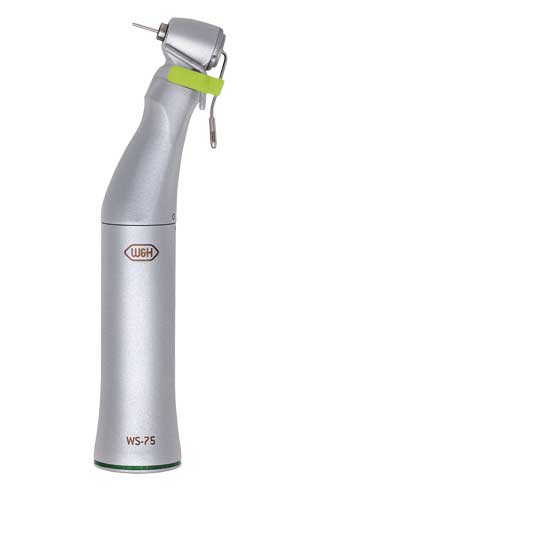

    Kirurgivinkelstycke WS-75

    Design och funktion

    W&H kirurgiinstrument möter de högst ställda krav på instrument inom detta segment. Design och funktion säkerställs tack vare lång erfarenhet. Material är alltid av högsta kvalitet för ändamålet som tex rostritt stål. Hög driftsäkerhet är a och o.

    Några fördelar i korthet

    • Robusta med lång livslängd tack vare rostfritt stål och antiscratch-yta
    • Bekväm användning tack vare ergonomisk design
    • Isärtagbara för bästa rengöring och smittrening (förutom WI-75 E/KM)
    • Autoklaverbara och kan köras i diskdesinfektor
    Antiscratch-yta

    Antiscratch-yta

    Den unika ytlegeringen skyddar instrumenten mot repor.
    En repfri yta underlättar rengöringen och behåller värdet på instrumentet.

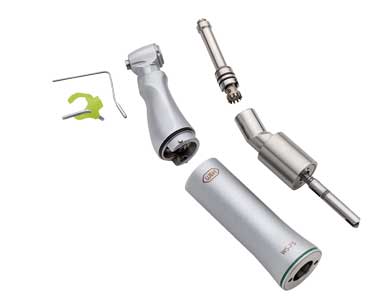

    Isärtagbara utan verktyg

    Perfekt rengöring – isärtagbara utan verktyg




    För att enkelt kunna rengöra och smittrena instrumenten kan
    dessa tas isär och sättas ihop – helt utan verktyg.


    Att rengöra instrumenten isärtaget ger det absolut bästa resultatet.
    Variabel kylning

    Inställbar kylning





    Borrkylningen finns för både höger- och vänstermontage.
    Det betyder att kylning för första gången kan anpassas efter individuella behov.

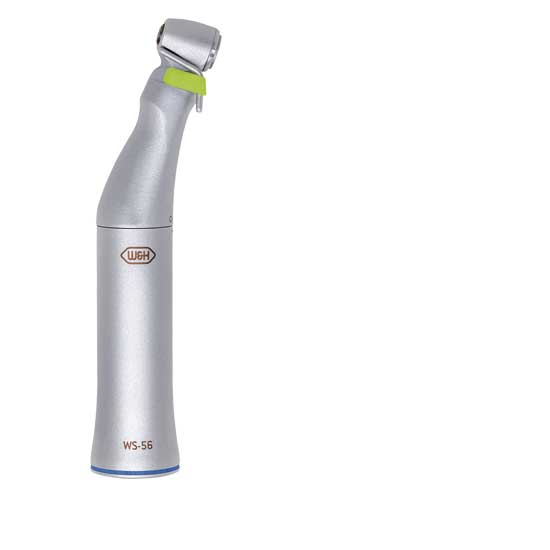

    WS-56

    Kirurgivinkelstycke with push-button
    Anslutning: ISO 3964 (DIN 13940)

    WS-56
    REF 30038000

    1:1, isärtagbar, 1-punktsspray,
    för kirurgiborr och fräsar med vst-fattning Ø 2.35 mm,
    maximal motorhastighet 50,000 min-1

    Användning

    t.ex. mandibulär och maxillär benkirurgi,
    germektomi, sekvestrektomi


    WS-75

    Kirurgivinkelstycke med tryckknapp
    Anslutning: ISO 3964 (DIN 13940)

    WS-75
    REF 30065000

    20:1, isärtagbar, 1-punktsspray,
    med Hexagon chucksystem,
    för kirurgiborr och fräsar med
    vst-fattning Ø 2.35 mm, (skafthårdhet >50 HRC, >520 HV), Kirschner/Meyer internt kylsystem,
    maximal motorhastighet 50,000 min-1

    Användning

    t.ex. implantat, benkirurgi

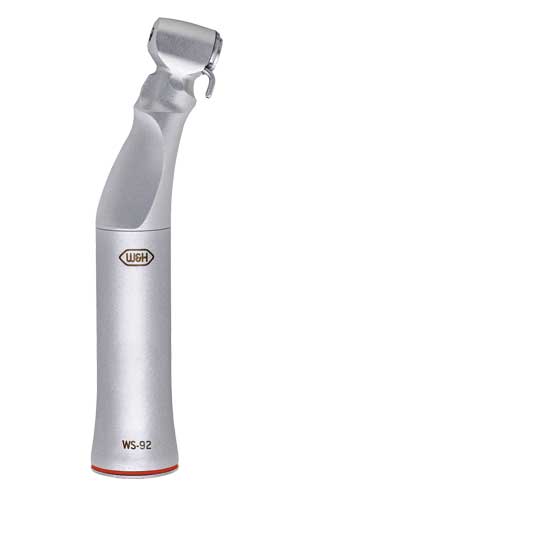

    WS-92

    Kirurgivinkelstycke med tryckknapp
    Anslutning: ISO 3964 (DIN 13940)

    WS-92
    REF 30041000

    1:2.7, isärtagbart, 3-punktsspray,
    för kirugiborr och fräsar med
    FG-fattning Ø 1.6 mm,
    maximal motorhastighet 50,000 min-1

    Användning

    t.ex. hemisektion, extraktion av visdomständer

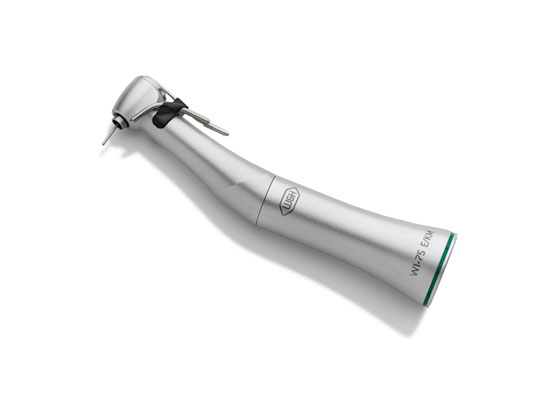

    WI-75 E/KM

    Implantatvinkelstycke med tryckknapp
    Anslutning: ISO 3964 (DIN 13940)

    WI-75 E/KM
    REF 10207550

    20:1, inte isärtagbart, 1-punktsspray, med hexagon chucksystem, för kirurgiborr och fräsar med
    vst-fattning Ø 2.35 mm, (skafthårdhet >50 HRC, >520 HV), Kirschner/Meyer internt kylsystem,
    maximal motorhastiget 50,000 min-1

    Användning

    t.ex. implantat, benkirurgi

  •  Kirurgivinkelstycken med Mini LED+ och W&H-anslutning
    Modeller: WS-56 L  WS-75 L  WS-91 L  WS-92 L
    Utväxling: 1:1 20:1 1:2.7 1:2.7
    Koppling: W&H EM-19 LC / EM-19 W&H EM-19 LC / EM-19
    Ljussystem: Mini LED+ Mini LED+
    Extern spray: 1-punkt 3-punkts
    Internt kylsystem: Kirschner/Meyer
    Chucksystem: tryckknapp tryckknapp
    Rotarerande instrument: för kirurgiska borr och fräsar
    med vst-fattning Ø 2.35 mm
    för kirurgiska borr och fräsar
    med FG-fattning Ø 1.6 mm
    Maximal motorhastighet: 50,000 min -1 50,000 min -1
    Isärtagbar: ja ja

     Kirurgivinkelstycken med Mini LED+ och generator
    Modeller: WS-56 L G WS-75 L G WS-91 L G WS-92 L G
    Utväxling: 1:1 20:1 1:2.7 1:2.7
    Koppling: ISO 3964 (DIN 13940) ISO 3964 (DIN 13940)
    Ljussystem: Mini LED+ Mini LED+
    Strömförsörjning: via oberoende generator via oberoende generator
    Ljuskvalitet: dagsljus dagsljus
    Extern spray: 1-punkt 3-punkts
    Internt kylsystem: Kirschner/Meyer
    Chucksystem: tryckknapp tryckknapp
    Rotarerande instrument: för kirurgiska borr och fräsar
    med vst-fattning Ø 2.35 mm
    för kirurgiska borr och fräsar
    med FG-fattning Ø 1.6 mm
    Maximal motorhastighet: 40,000 min -1 40,000 min -1
    Isärtagbar: ja ja

    Kirurgivinkelstycken utan ljus
    Modeller: WS-56 WS-75
    (WI-75 E/KM*)
    WS-91 WS-92
    Utväxling: 1:1 20:1 1:2.7 1:2.7
    Koppling: ISO 3964 (DIN 13940) ISO 3964 (DIN 13940)
    Extern spray: 1-punkts 3-punkts
    Internt kylsystem: Kirschner/Meyer
    Chucksystem: tryckknapp tryckknapp
    Rotrerande instrument: för kirurgiska borr och fräsar
    med vst-fattning Ø 2.35 mm
    för kirurgiska borr och fräsar
    med FG fattning Ø 1.6 mm
    Maximal motorhastighet: 50,000 min -1 50,000 min -1
    Isärtagbar: ja ja

    WI-75 E/KM:  som WS-75, inte isärtagbart
