20 de ani de pionierat
› Procese unificate de utilizare și programare transmise din generație în generație
› Cinci programe pentru fiecare etapă de implantare, reglabile și memorabile individual
› Pompă integrată, pedală de control multifuncțională, precum și motor și cablu sterilizabil

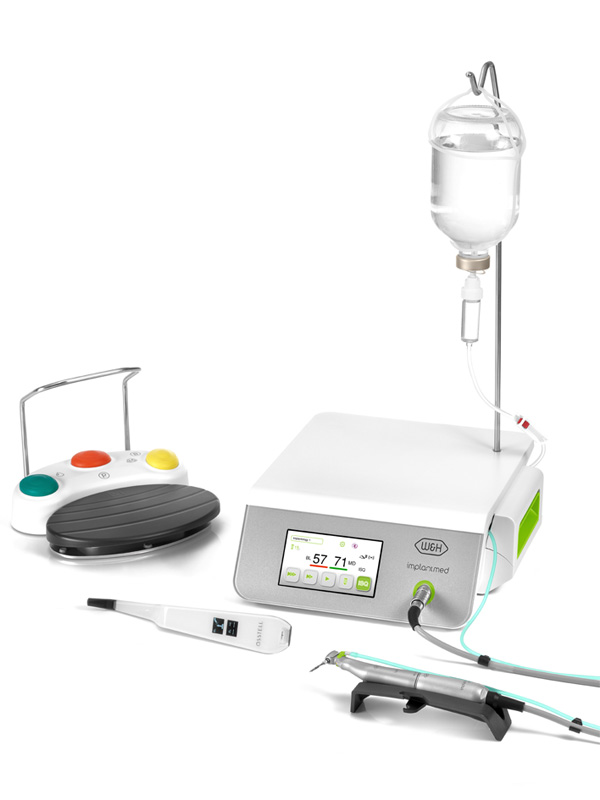

Implantmed Plus știe ce au nevoie chirurgii și implantologii!
Implantmed Plus de la W&H oferă o siguranță crescută a tratamentelor, atât pentru pacienți, cât și pentru dumneavoastră.
Interfața intuitivă, ecranul tactil color și suprafețele vitrate ridică nivelul de confort Implantmed la cele mai înalte standarde.
Motorul este proiectat ideal pentru funcțiile de filetare automată, control automat al cuplului, precum și pentru produsele Osstell (disponibil ca accesoriu) pentru măsurarea precisă a stabilității implantelor.Avantajele Dvs.
- Interfață de utilizare intuitivă
- Controlul precis al cuplului și măsurarea stabilității implanturilor
- Micromotor electric puternic ultra-scurt

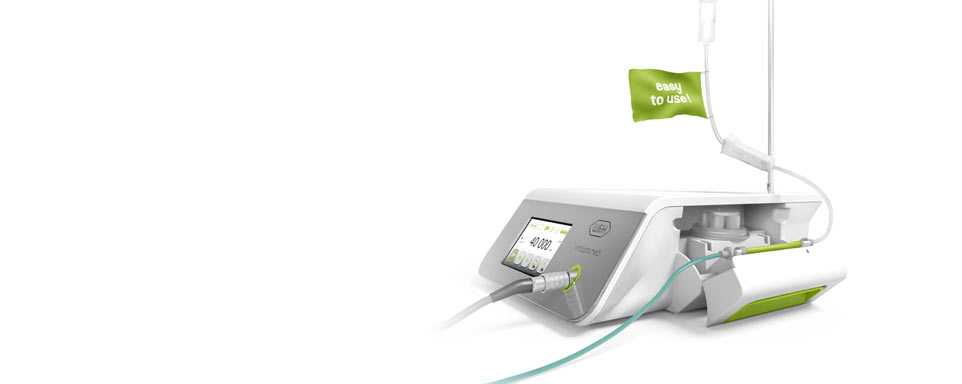

- Concept intuitiv al pompei
- Pedală de control fără fir
Conectarea Osstell BeaconConectarea Osstell Beacon
• Conexiune prin cheiță wireless și interfață USB
• Afișarea valorilor măsurate, inclusiv codurile de culori, pe ecranul Implantmed

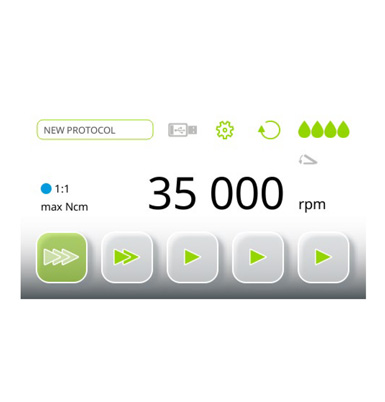

Extensie protocol etape de frezareExtensie protocol etape de frezare
• Până la 5 trepte de frezare suplimentare selectabile
• Posibilitatea a 2 programe de implantare cu cuplu controlat

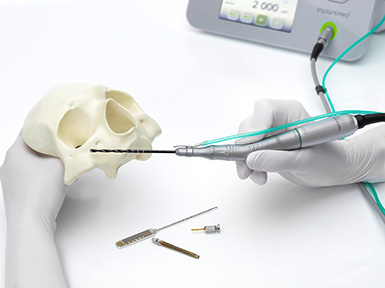

Implementare ZygomaImplementarea Zygoma
• Implementarea piesei de mână Zygoma SZ-75
• Cuplu cu precizie maximă, prin armonizarea cu întregul sistem
• Selectarea piesei, ca raport de transmisie, în Implantmed Plus
Update Modul PiezomedReglare optimizată a puterii
• Pornire soft pentru protecția sistemului
• Înregistrarea și implementarea update-urilor produsului se pot realiza prin intermediul ioDent®-

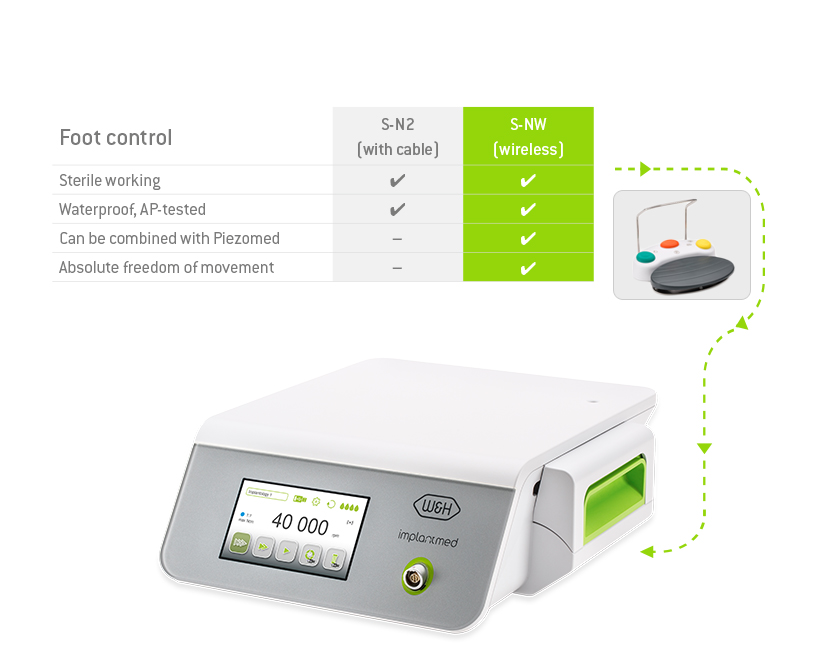

Pedală fără fir
Libertate de mișcare
- Siguranță maximă în zona de tratament
- Una pentru toate – permite controlul funcțiilor mai multor echipamente W&H
- Siguranță maximă în zona de tratament
Modularitate pentru flexibilitate
Soluție determinată de fluxul de lucru
Binomul Implantmed Plus și Modulul Piezomed
schimbă semnificativ modul de lucru
în chirurgia orală și implantologie.
Micromotor electric
Redus ca dimensiuni și greutate, aduce multă ușurință în fluxul de lucru.
Modulele Piezomed Plus și Piezomed Classic
Combinația perfectă între piezo-chirurgie și implantologie.
Un singur echipament.
Piese de mână drepte & contraunghi
Asigură iluminarea optimă a zonei de tratament și rezultate excelente. Mai multe informații!
Funcția de documentare
Funcția de documentare salvează pe un stick de memorie USB (în format .pdf și .xls), toate valorile procedurilor de inserție a implanturilor.

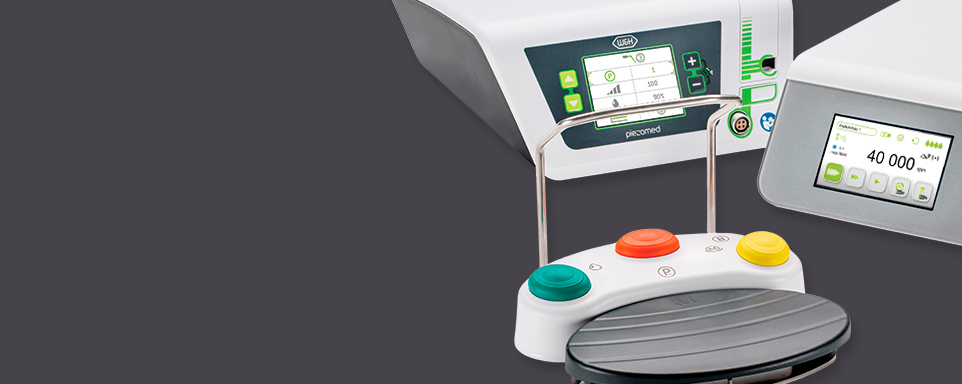

Pedală cu/fără fir
Controlul echipamentelor Implantmed Plus și modulul Piezomed cu o singură pedală.

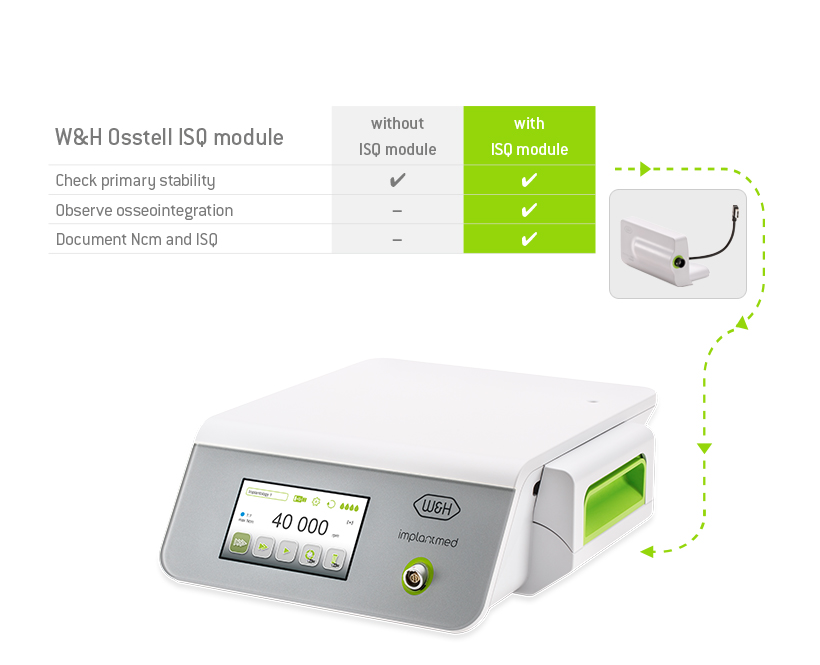

Osstell Beacon
Conexiunea wireless la Osstell Beacon asigură măsurarea și reprezentarea stabilității implantului cu deosebită ușurință. Mai multe informații

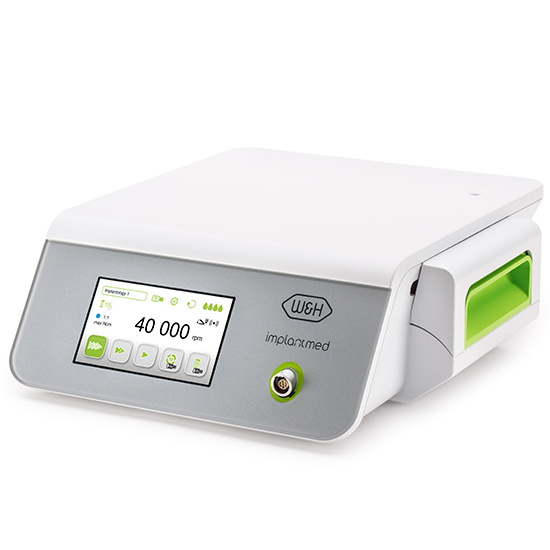

Pasul 1: Unitatea de comandă
![Implantmed]( "Implantmed")
Implantmed
conținut:
> Unitatea de comandă
> Suport irigator
> Suport universal
> Cablu alimentare
> 3 turburi de irigare de unică folosințăSI-1023
REF 30288000Unitatea de comandă pentru 230 V
SI-1015
REF 30289000Unitatea de comandă pentru 120 V
SI-1010
REF 30290001Unitatea de comandă pentru 100 V

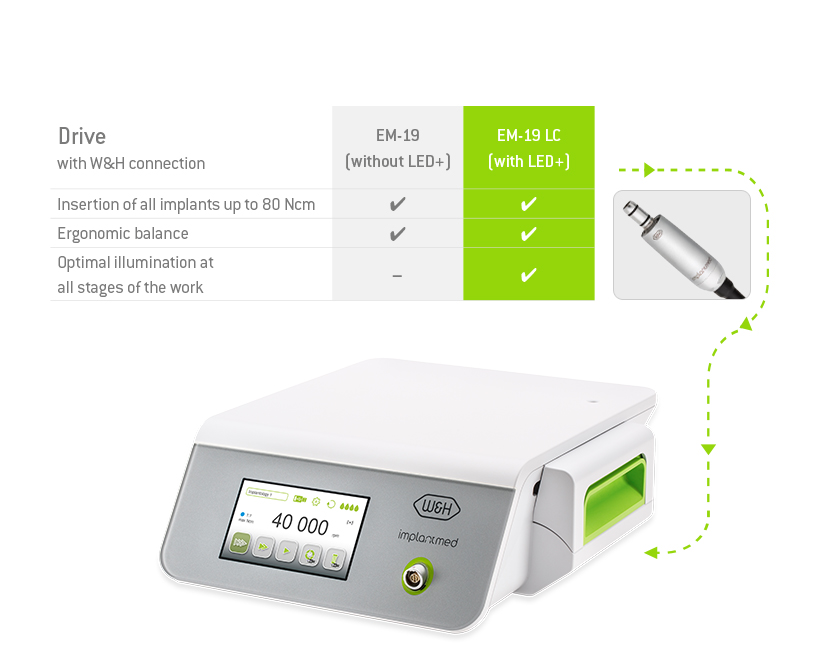

Pasul 2: Motorul
![Micromotor Electric cu conexiune W&H]( "Micromotor Electric cu conexiune W&H")
Micromotor Electric cu conexiune W&H
Cuplu maxim la micromotor: 6.2 Ncm
Interval viteze la tensiunea nominală:
200 – 40.000 rpmEM-19 LC
REF 30281000cu LED+
cu contacte electrice
cu cablu 1.8 mEM-19
REF 30185000fără LED+
fără contacte electrice
cu cablu 1.8 mPasul 3: Pedală
![Pedală de control fără fir]( "Pedală de control fără fir")
Pedală de control fără fir
S-NW + CAN
REF 30264000cu cheie conexiune/dongle CAN
compatibilă cu Implantmed SI-1023, SI-1015, SI-1010
![Pedală de control cu fir]( "Pedală de control cu fir")

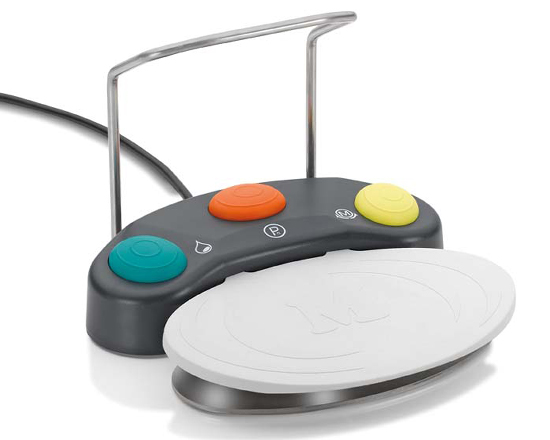

Pedală de control cu fir
S-N2
REF 30285000compatibilă cu Implantmed SI-923, SI-915, SI-1023, SI-1015, SI-1010
Pasul 4: Măsurarea stabilității implantului
![W&H Osstell Beacon]( "W&H Osstell Beacon")

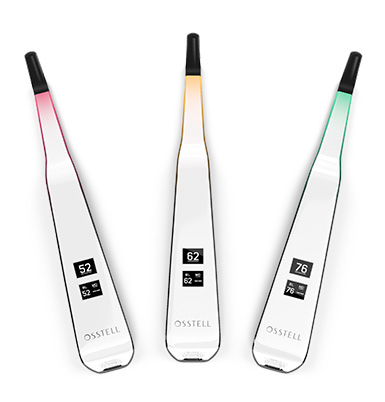

W&H Osstell Beacon
Livrat împreună cu dispozitivul de măsurare W&H Osstell Beacon:
> Cheița USB pentru conexiunea wireless
> 1 Osstell TestPeg
> 1 SmartPeg
> Manual de instrucțiuni
Dimensiuni: 210 x 35 x 25 mm
Greutate: 0.7 kg
W&H Osstell Beacon
REF Beacon
![SmartPeg]( "SmartPeg")

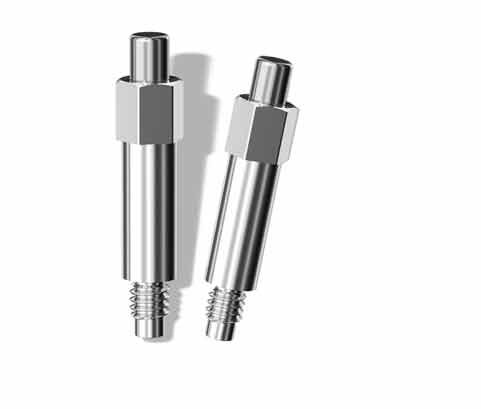

SmartPeg
> Comandați SmartPegs de aici

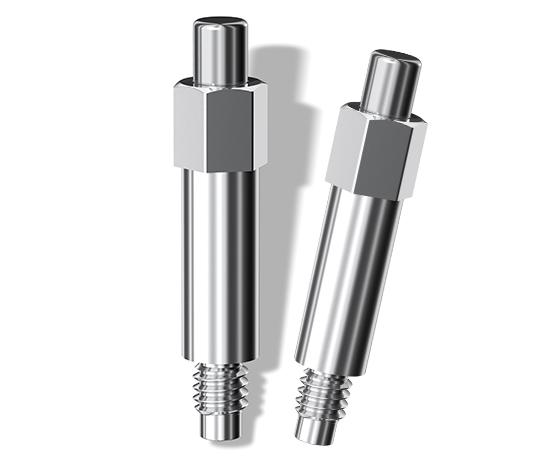

![SmartPeg-uri]( "SmartPeg-uri")
SmartPegs
> Adaptoare de unică folosință pentru măsurarea stabilității implantului
> Livrate în pachete de câte 5 bucăți sterile, ambalate individual
Greutate: 0.3 g
SmartPegs
REF SmartPegs
Download
FAQ
-
Does my W&H unit need to be serviced.
Regular servicing of function and safety including the accessories is necessary and should be carried out at least once every three years, unless shorter intervals are prescribed by law. Detailed information can be found in the user manual at chapter "Servicing". mai multe
-
Can my Implantmed motor be processed via thermal washer disinfector?
Yes, if the thermal washer disinfector has a drying cycle and the motor bears the sign that it is "Thermo washer disinfectable".
mai multe
-
Am nevoie de un capac de protecție pentru motorul Implantmed?
Nu este necesar niciun capac de protecție. mai multe
-
Ce tipuri de tuburi pot folosi cu dispozitivul meu?
Pentru micromotoarele cu lungimea de 1,8 m puteți utiliza tuburi de unică folosință (04363600) sau tuburi sterilizabile (0417XXX). Pentru combinația dintre modulul Implantmed și modulul Piezomed, oferim un tub cu valvă în Y (08072750). De asemenea, puteți găsi tuburile adecvate în instrucțiunile de utilizare ale dispozitivului. mai multe
-
Can handpieces from another manufacturer be used on a W&H surgical motor (implantmed)?
For applications which do not require accurate torque (drilling, grinding,…), any handpiece with ISO 3964 connection can be used. Please be informed that hand pieces from other manufacturers might not be able to handle the torque of your unit/motor and therefore might get damaged. mai multe
-
Se pot utiliza și alte mărci de tuburi?
Nu, sunt permise doar tuburile de irigare autorizate de W&H. Acest lucru se datorează specificațiilor (material, dimensiuni, debit de lichid de răcire), care ar putea cauza probleme precum scurgeri, răcire insuficientă sau chiar deteriorarea dispozitivului. mai multe
-
How to insert irrigation tube?
Please find a detailed description in the user manual at chapter "Starting operation - General". mai multe
-
How can the unit / motor be cleaned / sterilized?
Please find a detailed description in the user manual at chapter "Hygiene and Maintenance". mai multe
-
Este posibilă reglarea vitezei micromotorului în cadrul programului de inserare a implantului?
Da, atât cuplul, cât și viteza pot fi setate pentru inserarea implantului. mai multe
-
Why doesn't the light on my LED G contra-angle handpiece work when I am positioning an implant?
The generator in the contra-angle handpiece requires at least 300 rpm to produce enough electricity for the LED. The rotary speed is between 15 and 50 rpm when positioning an implant. mai multe
-
Does the motor need to be greased?
No, the Implantmed/Elcomed motor does not need greasing. The motor bearings require no maintenance. Any additional greasing would reduce the service life of the bearings. mai multe
-
What’s the difference between torque and ISQ?
Torque is a one time, static measurement at the time of placement of the implant and cannot be repeated later on in a non-invasive way. Osstell ISQ measures the lateral stability of the implant and the measurements can be repeated in a non-invasive, dynamic way to monitor the development of osseointegration. mai multe
-
Care sunt micromotoarele compatibile cu dispozitivele Implantmed?
Vezi tabelul general.
mai multeMicromotor Implantmed ClassicSI-9xx Implantmed PlusSI-10xx Implantmed Plus IISI-21xx EM-19 da da nu EM-19 LC nu da da Versiuni mai vechi ale micromotorului nu nu nu -
Ce înseamnă LC în EM-19 LC, există un LED în micromotor?
Particula LC înseamnă contacte pentru lumină. Aceasta înseamnă că am integrat o conexiune electrică în noile noastre micromotoare. Contactele pentru lumină alimentează cu energie piesele noastre de mână contraunghi cu sufixul „L” (de exemplu, WS-75 L), asigurând astfel o lumină optimă la orice viteză. mai multe
-
Se pot atașa piesele contraunghi actuale la micromotoare?
Da. Toate piesele drepte și contraunghi de chirugie W&H pot fi atașate la micromotorul EM-19. mai multe
-
Se pot atașa piesele contraunghi la micromotoarele vechi?
Nu. Pentru a asigura un echilibru optim, am scurtat lungimea cuplei interioare. Prin urmare, piesele contraunghi cu sufixul „L” nu pot fi atașate la micromotoarele mai vechi, ci numai la EM-19 și EM-19 LC. mai multe
-
Pedalele vechi, cu cablu, sunt compatibile cu noul aparat sau invers?
Vezi tabelul general.
mai multePedală Implantmed Classic SI-9xx /Implantmed Plus SI-10xx Implantmed Plus II SI-2102 Implantmed Plus II SI-2101 Implantmed Plus II SI-2100 Pedală fără fir S-NW3 nu da da nu Pedală cu fir S-N3 nu nu nu da Pedale S-N2 / S-NW da nu nu nu -
Pot clienții noștri să demonteze piesele contraunghi?
Da. La piesele W&H, litera „S” indică întotdeauna că respectiva piesă cot chirurgicală poate fi demontată. Litera „I” indică faptul că această piesă nu poate fi demontată (de exemplu, WS-75 L vs. WI-75). mai multe
-
Toate echipamentele Implantmed sunt compatibile cu modulul W&H Osstell ISQ?
Unitățile Implantmed Plus SI-1023, SI-1015 și SI-1010 pot fi actualizate cu modulul W&H Osstell ISQ. Pentru noua generație Implantmed Plus II se poate conecta Osstell Beacon. mai multe
-
Se pot echipa dispozitivele Implantmed cu pedaala fără fir?
Dispozitivele Implantmed Plus pot fi modernizate. Pur și simplu conectați cheița dongle furnizată cu echipamentul și acționați-l folosind pedala fără fir. Pentru echipamentele Implantmed Plus II, trebuie să decideți dacă doriți o versiune cu sau fără cablu, la momentul achiziționării. Acest lucru nu poate fi modificat ulterior. mai multe
-
Este posibilă utilizarea Implantmed Classic cu pedala fără fir?
Nu, Implatmed Classic poate fi operat numai prin intermediul unei pedale cu fir. mai multe
-
Piezomed module: Does the module also work with OEM devices?
Yes, but different software updates are necessary. mai multe
-
Modulul Piezomed: se pot moderniza dispozitivele existente pe piață?
Da, dispozitivele pot fi modernizate de către utilizatori. Sunt posibile următoarele combinații: Implantmed Plus cu modulul Piezomed Plus sau modulul Piezomed Classic. Implantmed Plus II cu modulul Piezomed Plus II. mai multe
-
Modulul Piezomed: sunt piesele de mână ale modulelor SA-40 și SA-40 L compatibile cu dispozitivul Piezomed SA-320?
Nu, nu sunt compatibile. mai multe
Instrucțiuni de utilizare
Găsiți toate versiunile lingvistice ale secțiunii Actualizare Igienizare și Întreținere (EN ISO 17664:2017) aici Centru Download.
Video & Tutoriale
-
Partenerul de încredere în implantologie
Implantmed excelează prin ușurința de operare, motorul puternic și funcția automată de filetare.
Logica din spatele conceptului de operare vine în sprijinul implantologilor, asigurând programe configurabile cu ușurință, prin simpla apăsare a butoanelor de la nivelul echipamentului sau prin acționarea pedalei.Avantajele Dvs.
- Ușor de utilizat
- Micromotor puternic cu cuplu 5.5 Ncm
- Interval de viteze larg: de la 300 la 40,000 rpm la micromotor
- Limitare cuplu precisă: între 5 și 70 Ncm
- Funcție de filetare automată
- Micromotor cu cablu, termodezinfectabil și sterilizabil

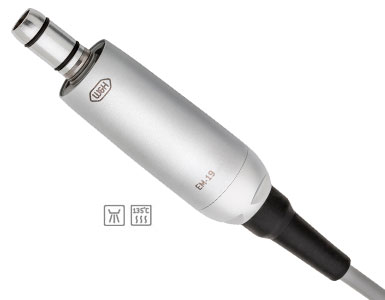

Micromotor puternicMicromotor puternic pentru implantologie
Cu acest micromotor puternic, acum nici cele mai dificile proceduri implantologice nu mai necesita aplicarea cu forță fizică.
Un cuplu de 5.5 Ncm al motorului și intervalul de viteze 300 - 40,000 rpm transforma orice procedură grea, într-una ușoară.
Controlul automat al cuplului la nivelul instrumentului rotativ, selectabil de la unitatea centrala Implantmed între 5 și 70 Ncm, asigură un plus de siguranță în operare.
Ușurință în operareUșurință în operare
Ușurința în utilizare este o trăsătură majoră.
Puteți pregăti toți pașii pentru implantare fără dificultate, prin simpla apăsarea a butoanelor plus și minus de la unitatea centrală sau prin acționarea pedalei.
Parametrii, odată setați, rămân vizibili și foarte ușor de citit pe ecran.
Funcția automată de filetareFuncția automată de filetare
Funcția automată de filetare, integrată în Programul 5, oferă un mare ajutor în procedura de inserție a implantului în țesutul osos dur.
Frezarea osului cu realizarea unui filet interior, înainte de inserția prin înșurubare a implantului, previne forța de compresie excesivă asupra osului și favorizează procesul de vindecare.
![Implantmed Classic]( "Implantmed Classic")

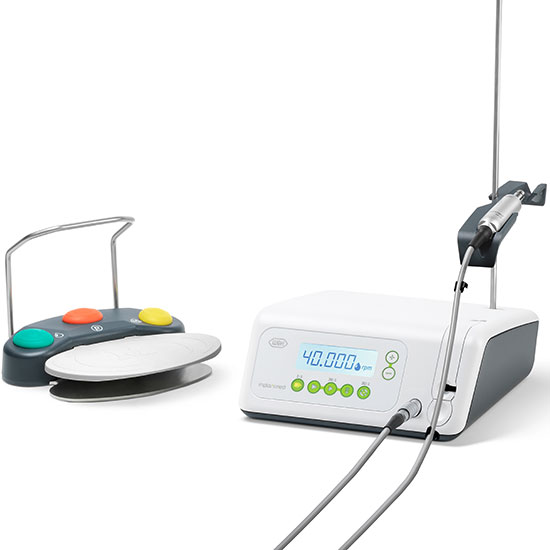

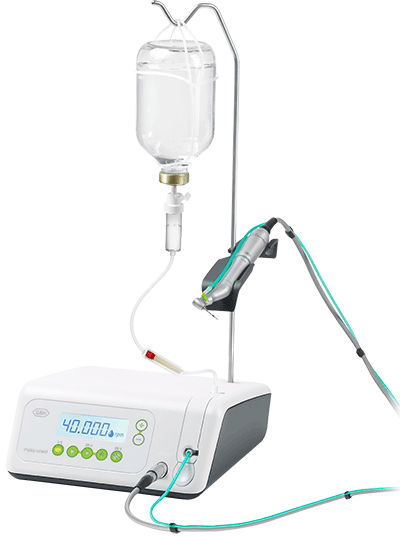

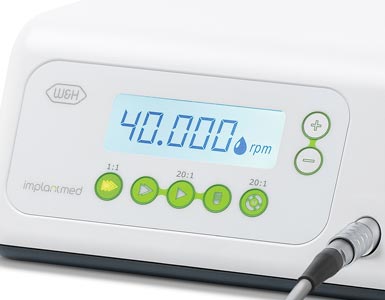

Implantmed Classic
conținut: unitate centrală de control,
micromotor cu cablu 1.8 m, inclusiv 5 clipsuri, pedala S-N2, suport, suport micromotor, cablu alimentare electrică, 2 pinuri de fixare și 3 tuburi de irigareSI-923
REF 90000161230 V
SI-915
REF 30287000115 V
Download
FAQ
-
Does my W&H unit need to be serviced.
Regular servicing of function and safety including the accessories is necessary and should be carried out at least once every three years, unless shorter intervals are prescribed by law. Detailed information can be found in the user manual at chapter "Servicing". mai multe
-
Can my Implantmed motor be processed via thermal washer disinfector?
Yes, if the thermal washer disinfector has a drying cycle and the motor bears the sign that it is "Thermo washer disinfectable".
mai multe
-
Am nevoie de un capac de protecție pentru motorul Implantmed?
Nu este necesar niciun capac de protecție. mai multe
-
Ce tipuri de tuburi pot folosi cu dispozitivul meu?
Pentru micromotoarele cu lungimea de 1,8 m puteți utiliza tuburi de unică folosință (04363600) sau tuburi sterilizabile (0417XXX). Pentru combinația dintre modulul Implantmed și modulul Piezomed, oferim un tub cu valvă în Y (08072750). De asemenea, puteți găsi tuburile adecvate în instrucțiunile de utilizare ale dispozitivului. mai multe
-
Can handpieces from another manufacturer be used on a W&H surgical motor (implantmed)?
For applications which do not require accurate torque (drilling, grinding,…), any handpiece with ISO 3964 connection can be used. Please be informed that hand pieces from other manufacturers might not be able to handle the torque of your unit/motor and therefore might get damaged. mai multe
-
Se pot utiliza și alte mărci de tuburi?
Nu, sunt permise doar tuburile de irigare autorizate de W&H. Acest lucru se datorează specificațiilor (material, dimensiuni, debit de lichid de răcire), care ar putea cauza probleme precum scurgeri, răcire insuficientă sau chiar deteriorarea dispozitivului. mai multe
-
How to insert irrigation tube?
Please find a detailed description in the user manual at chapter "Starting operation - General". mai multe
-
How can the unit / motor be cleaned / sterilized?
Please find a detailed description in the user manual at chapter "Hygiene and Maintenance". mai multe
-
Este posibilă reglarea vitezei micromotorului în cadrul programului de inserare a implantului?
Da, atât cuplul, cât și viteza pot fi setate pentru inserarea implantului. mai multe
-
Why doesn't the light on my LED G contra-angle handpiece work when I am positioning an implant?
The generator in the contra-angle handpiece requires at least 300 rpm to produce enough electricity for the LED. The rotary speed is between 15 and 50 rpm when positioning an implant. mai multe
-
Does the motor need to be greased?
No, the Implantmed/Elcomed motor does not need greasing. The motor bearings require no maintenance. Any additional greasing would reduce the service life of the bearings. mai multe
-
What’s the difference between torque and ISQ?
Torque is a one time, static measurement at the time of placement of the implant and cannot be repeated later on in a non-invasive way. Osstell ISQ measures the lateral stability of the implant and the measurements can be repeated in a non-invasive, dynamic way to monitor the development of osseointegration. mai multe
-
Care sunt micromotoarele compatibile cu dispozitivele Implantmed?
Vezi tabelul general.
mai multeMicromotor Implantmed ClassicSI-9xx Implantmed PlusSI-10xx Implantmed Plus IISI-21xx EM-19 da da nu EM-19 LC nu da da Versiuni mai vechi ale micromotorului nu nu nu -
Ce înseamnă LC în EM-19 LC, există un LED în micromotor?
Particula LC înseamnă contacte pentru lumină. Aceasta înseamnă că am integrat o conexiune electrică în noile noastre micromotoare. Contactele pentru lumină alimentează cu energie piesele noastre de mână contraunghi cu sufixul „L” (de exemplu, WS-75 L), asigurând astfel o lumină optimă la orice viteză. mai multe
-
Se pot atașa piesele contraunghi actuale la micromotoare?
Da. Toate piesele drepte și contraunghi de chirugie W&H pot fi atașate la micromotorul EM-19. mai multe
-
Se pot atașa piesele contraunghi la micromotoarele vechi?
Nu. Pentru a asigura un echilibru optim, am scurtat lungimea cuplei interioare. Prin urmare, piesele contraunghi cu sufixul „L” nu pot fi atașate la micromotoarele mai vechi, ci numai la EM-19 și EM-19 LC. mai multe
-
Pedalele vechi, cu cablu, sunt compatibile cu noul aparat sau invers?
Vezi tabelul general.
mai multePedală Implantmed Classic SI-9xx /Implantmed Plus SI-10xx Implantmed Plus II SI-2102 Implantmed Plus II SI-2101 Implantmed Plus II SI-2100 Pedală fără fir S-NW3 nu da da nu Pedală cu fir S-N3 nu nu nu da Pedale S-N2 / S-NW da nu nu nu -
Pot clienții noștri să demonteze piesele contraunghi?
Da. La piesele W&H, litera „S” indică întotdeauna că respectiva piesă cot chirurgicală poate fi demontată. Litera „I” indică faptul că această piesă nu poate fi demontată (de exemplu, WS-75 L vs. WI-75). mai multe
-
Toate echipamentele Implantmed sunt compatibile cu modulul W&H Osstell ISQ?
Unitățile Implantmed Plus SI-1023, SI-1015 și SI-1010 pot fi actualizate cu modulul W&H Osstell ISQ. Pentru noua generație Implantmed Plus II se poate conecta Osstell Beacon. mai multe
-
Se pot echipa dispozitivele Implantmed cu pedaala fără fir?
Dispozitivele Implantmed Plus pot fi modernizate. Pur și simplu conectați cheița dongle furnizată cu echipamentul și acționați-l folosind pedala fără fir. Pentru echipamentele Implantmed Plus II, trebuie să decideți dacă doriți o versiune cu sau fără cablu, la momentul achiziționării. Acest lucru nu poate fi modificat ulterior. mai multe
-
Este posibilă utilizarea Implantmed Classic cu pedala fără fir?
Nu, Implatmed Classic poate fi operat numai prin intermediul unei pedale cu fir. mai multe
-
Piezomed module: Does the module also work with OEM devices?
Yes, but different software updates are necessary. mai multe
-
Modulul Piezomed: se pot moderniza dispozitivele existente pe piață?
Da, dispozitivele pot fi modernizate de către utilizatori. Sunt posibile următoarele combinații: Implantmed Plus cu modulul Piezomed Plus sau modulul Piezomed Classic. Implantmed Plus II cu modulul Piezomed Plus II. mai multe
-
Modulul Piezomed: sunt piesele de mână ale modulelor SA-40 și SA-40 L compatibile cu dispozitivul Piezomed SA-320?
Nu, nu sunt compatibile. mai multe
Instrucțiuni de utilizare
Găsiți toate versiunile lingvistice ale secțiunii Actualizare Igienizare și Întreținere (EN ISO 17664:2017) aici Centru Download.
Video & Tutoriale
-
-

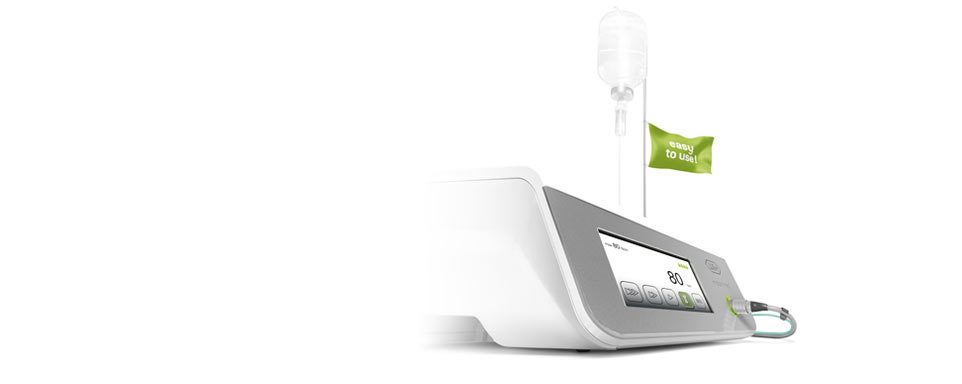

Implantmed Plus SI-1023, SI-1015, SI-1010
Tip: SI-1023 SI-1015 SI-1010 Tensiune alimentare: 230 V 120 V 100 V Fluctuații tensiune admise: 220 – 240 V 110 – 130 V 90 – 110 V Curent nominal: 0.3 – 0.8 A 0.3 – 1.6 A 0.3 – 1.4 A Frecvență: 50 – 60 Hz Siguranțe fuzibile (2 buc): 250 V – T1,6AH Consum maxim: 170 VA Putere mecanică produsă maximă: 80 W Cuplu maxim la micromotor: 6.2 Ncm Viteză micromotor la tensiune nominală: 200 – 40,000 min -1 Debit lichid de răcire la 100%: minim 90 ml/min Dimensiuni în mm (Înălțime / lățime / adâncime): 100 x 262 x 291 Greutate în kg: 3.5 Pedală: S-N2 / S-NW Piese drepte și contraunghi cu lumină mini LED+: S-11 L / WS-56 L, WS-75 L, WS-91 L, WS-92 L Garanție: 24 luni
Implantmed Classic SI-915, SI-923
Tip: SI-915 SI-923 Cuplu maxim la instrumentul rotativ (în programul 4): 70 Ncm Tensiune alimentare: 110 – 130 V 220 – 240 V Frecvență: 50 / 60 Hz Putere mecanică produsă maximă: 80 W Cuplu maxim la micromotor: 5.5 Ncm Viteză micromotor la tensiune nominală: 300 – 40,000 min -1 Piese drepte și contraunghi: WI-75 E/KM / S-9 L G / S-11 L G / WS-56 L G / WS-75 L G / WS-91 L G / WS-92 L G Lungime cablu micromotor: 1.8 m Debit răcire la 100 %: minim 90 ml/min Pedală: S-N2 Înălțime / lățime / adâncime: 100 x 235 x 240 mm
