Implantmed Plus ile Piezomed Modülü'ı muayenehanenize sanal olarak yerleştirmek ve ne kadar iyi uyduğunu kendiniz görmek için Simgeye tıklayın.Ürünü her yönden görüntülemek için fareyi herhangi bir yönde sürükleyin.
Web sitesini cep telefonunuzla açın ve muayenehanenizde Implantmed Plus ile Piezomed Modülü'u deneyimleyin!20 yıldır Değişimin Öncüsü
› Nesilden nesile aktarılan programları ve kolay kullanımıyla üst seviyede bir fizyo dispenser
› Implantolojinin her adımı için ayrı ayrı ayarlanabilen ve saklanabilen beş program
› Entegre pompa, çok işlevli ayak pedalı ve sterilize edilebilir motor
W&H Implantmed prestijli “Red Dot Design Award” ile ödüllendirildi
W&H’in cerrahi motor ünitesi Implantmed’in olağanüstü tasarımı, “Red Dot Design Awards” tasarım ödülleri kapsamında ödüllendirilmiştir.
2017 yılı Nisan ayında, alanında uzman dünyaca ünlü 40 kişilik bir jürinin, tüm dünyadan binlerce ürünü günler süren değerlendirmeleri sonucunda, yüksek tasarım kalitesinden dolayı W&H’i “Red Dot” ödülüne layık gördü.“Red Dot Design Award”
- Olağanüstü tasarım
- Net çizgiler
- Yüksek kaliteli malzemeler
- Sezgisel kullanıcı arayüzü
- Renkli dokunmatik ekran
W&H Implantmed için
“Red Dot” ödülüW&H Implantmed için “Red Dot Design Award” ödülü
W&H’in kendi tasarım ekibi tarafından tasarlanmış olan Implantmed özellikle diş hekimliği implantolojisi için geliştirilmiştir.
Böylelikle sade tasarımı, net çizgileri ve yüksek kaliteli malzemeleri yalnızca diş hekimliğindeki tüm hijyen gerekliliklerini karşılamakla kalmaz, aynı zamanda cerrahların modern bir muayene ekipmanından bekledikleri tasarım özelliklerine de sahiptir.
Ek olarak, renkli dokunmatik ekrana sahip sezgisel kumanda sistemi ve kablosuz ayak pedalı en yüksek konforu ve esnekliği vadeder.
Implantmed, cerrahların ve implantologların neye ihtiyacı olduğunu bilir!

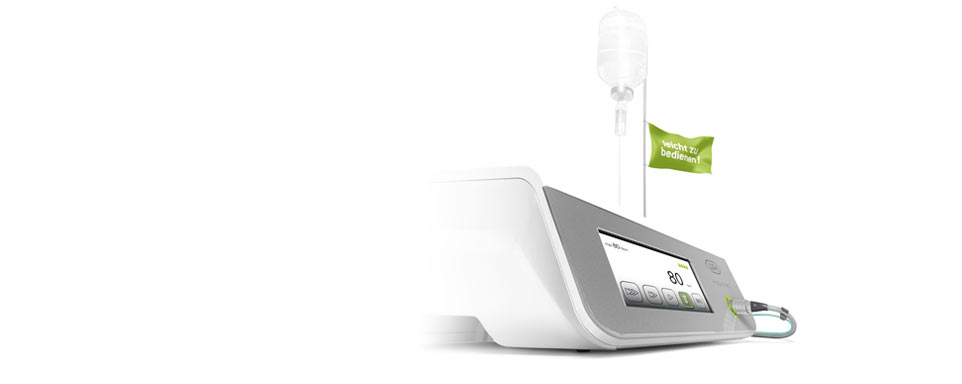

W&H Implantmed Plus size ve hastalarınıza daha fazla güvenlik sağlar.
Sezgisel kullanıcı arayüzü, renkli dokunmatik ekranı ve cam yüzeyiyle yeni Implantmed en yüksek konforu sunar.
Motor ünitesi; otomatik yiv açma fonksiyonu ve otomatik tork kontrolü ile her zaman amacına hazır. Aksesuar olarak alınabilen W&H Osstell de ISQ modülü implantın stabilitesini hassasça ölçümler.Avantajları
- Sezgisel kullanıcı arayüzü
- Güvenli tork kontrolü ve ölçülebilir implant stabilitesi
- Son derece kısa, yüksek performanslı motor

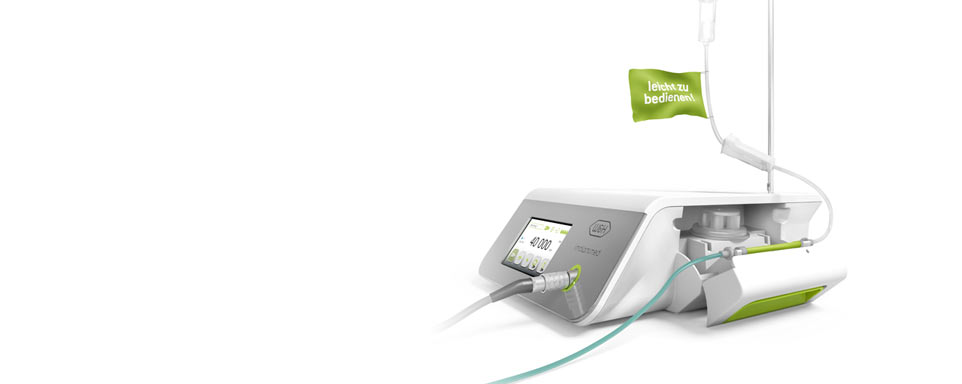

- Yeni tasarım pompa
- Kablosuz ayak pedalı

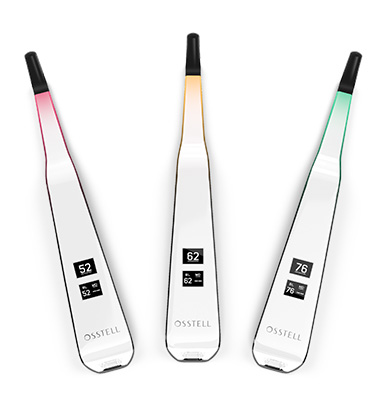

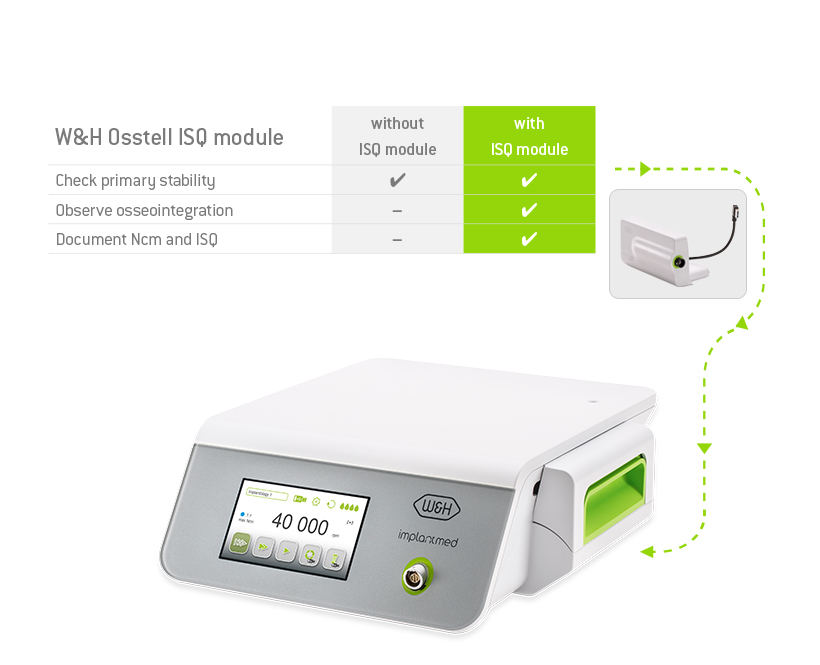

Osstell Beacon UyumluluğuOsstell Beacon Uyumluluğu
• Sadece bir USB dongle'ı ile Implantmed ve Osstell Beacon'ı eşleştirebilirsiniz.
• Osstell ile yapılan ölçümler Implantmed'in ekranına otomatik olarak yansır.

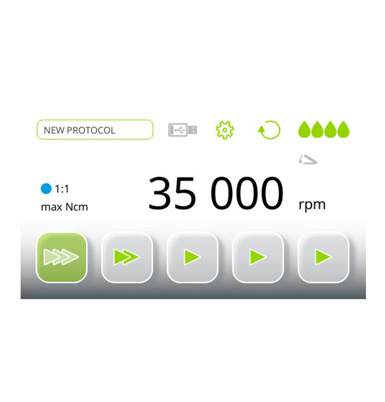

Ek Drill AdımlarıDrill Adımları
• 5 adıma kadar genişletme drill programı seçilebilir.
• 2 tork kontrollü implantlama programı eklenebilir.

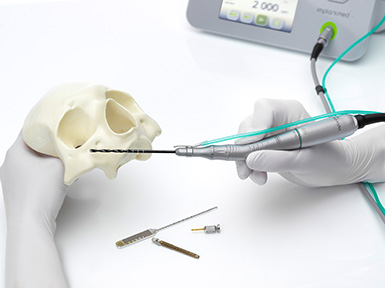

Zigoma Implantlar için özelZygoma Implementation
• Zigoma piyasemeni SZ-75 ile uyumluluk.
• Hassas torklama.
• Zigoma piyasemenleri için seçilebilir aktarma oranı.
-
Kablosuz ayak pedalı
Hareket özgürlüğü
- Tedavi alanında yüksek güvenlik
- Hepsi için tek yerden kontrol – Birden fazla W&H cihazının kumandası için çeşitli fonksiyonlar

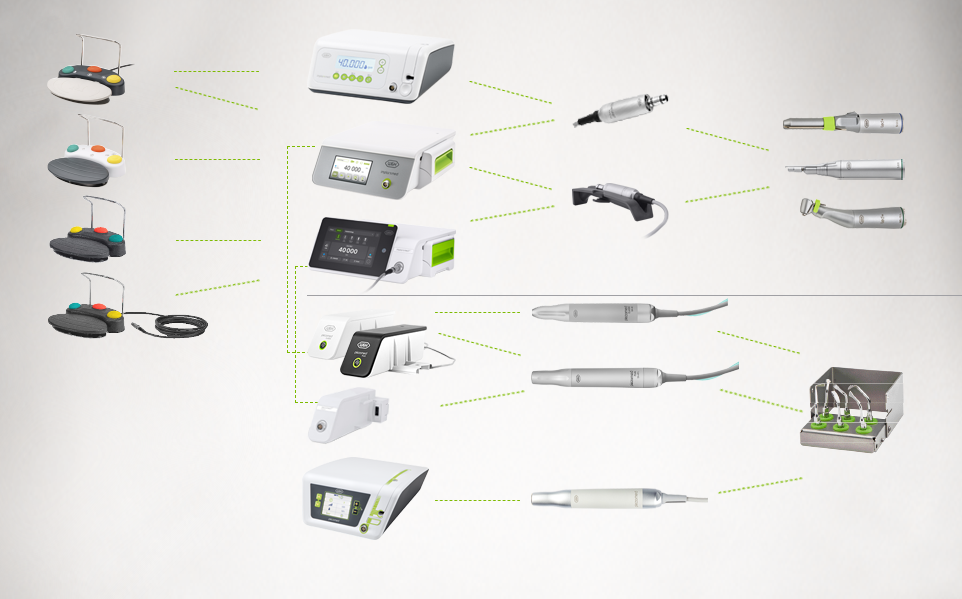

Optimum esneklik için modülarite
İş akışı odaklı çözüm
Implantmed Plus ve Piezomed Module'ün kombinasyonu oral cerrahi ve implantolojide iş akışını değiştiriyor.
Elektrikli motor
Oldukça küçük ve şaşırtıcı şekilde hafif. Kolayca çalışmanıza olanak tanır.
Piezomed Plus ve Classic module
Piezo cerrahi ve implantoloji tek bir cihazda buluştu.
Angldruva ve piyasemenler
Tedavi alanının optimum şekilde aydınlatılmasını sağlar ve doğru tedavi sonuçları almanıza olanak tanır.
More Info!
Dokümantasyonu özelliği
Dokümantasyon özelliği sayesinde implant yerleşimi sırasındaki tüm değerleri USB belleğe kaydeder (PDF veya XLS dosyası olarak).

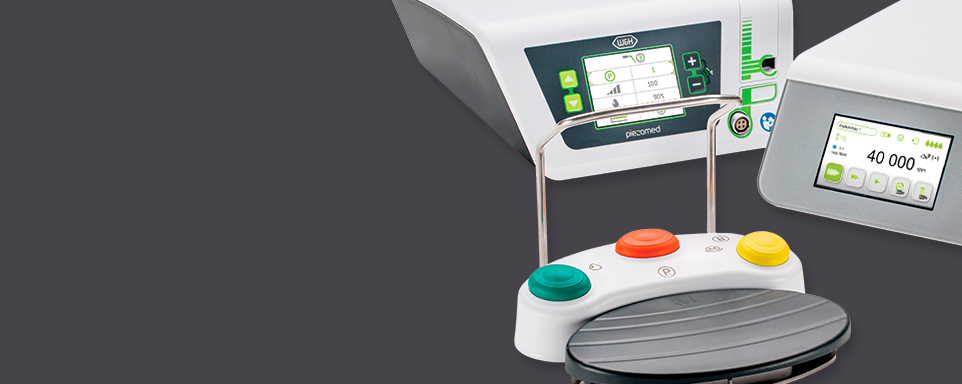

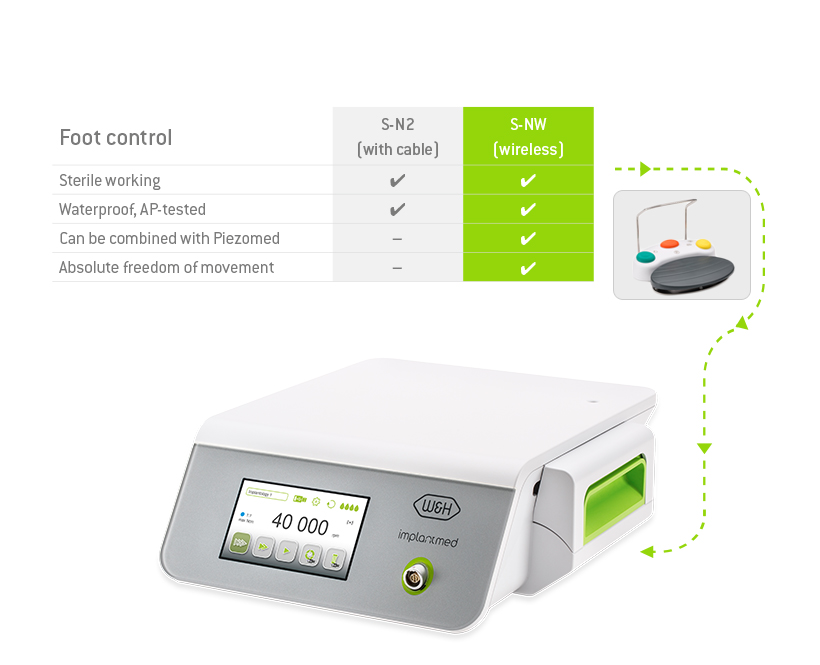

Kablolu ve kablosuz pedal
İki cihazı tek bir pedalla kontrol edin.
Osstell Beacon
İmplant stabilitesinin ölçümü ve gösterimi için Bluetooth bağlantılı Osstell Beacon.

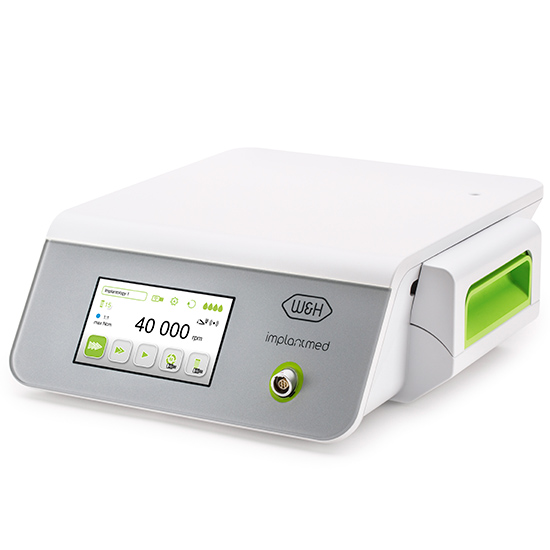

More Info!1. adım: Kumanda ünitesi

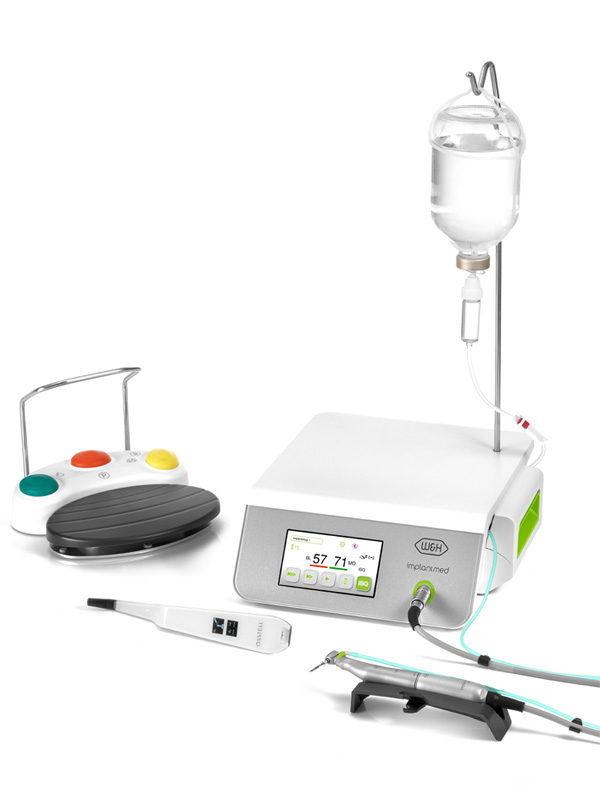

![Implantmed Plus fizyodispenser implant motoru]( "Implantmed Plus fizyodispenser implant motoru")
Implantmed Plus
Aşağıdakilerden oluşur:
> Kumanda ünitesi
> Ayak
> Üniversal platform
> Elektrik kablosu
> Tek kullanımlık 3 soğutucu hortumuSI-1023
REF 30288000230 V voltaj için kumanda ünitesi
SI-1015
REF 30289000120 V voltaj için kumanda ünitesi
SI-1010
REF 30290001100 V voltaj için kumanda ünitesi

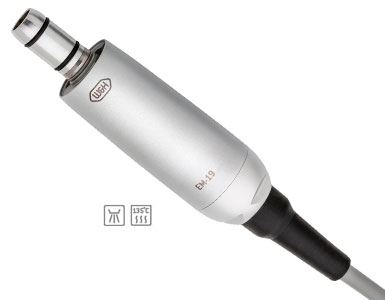

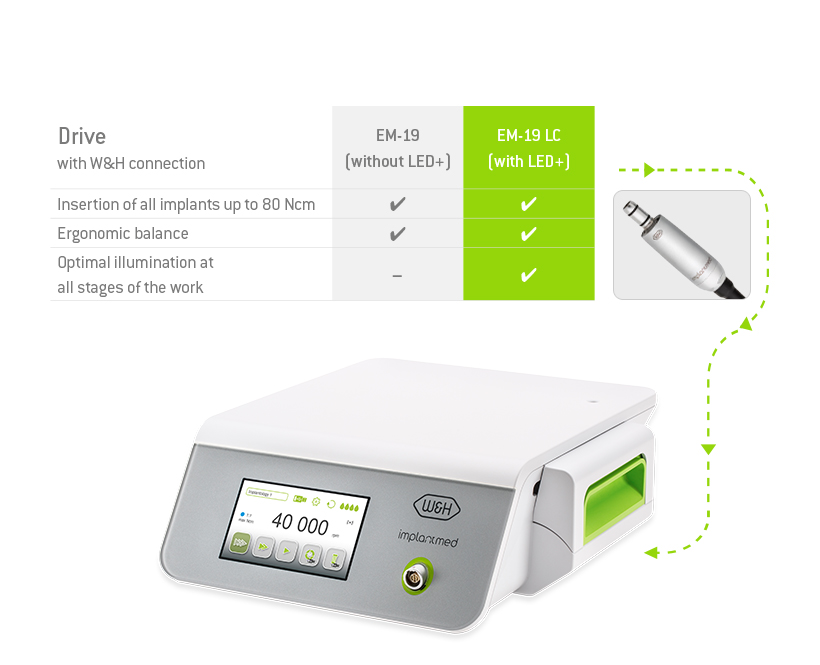

2. adım: Motor
![W&H bağlantılı elektrikli motor]( "W&H bağlantılı elektrikli motor")
W&H bağlantılı elektrikli motor
Motordaki maksimum tork: Nominal gerilim aralığında 6,2 Ncm motordaki devir aralığı: 200–40.000 d/dak
EM-19 LC
REF 30281000LED+ içerir
elektrik kontaklı
1,8 m kablo dahilEM-19
REF 30185000LED+ içermez
elektrik kontaksız
1,8 m kablo dahil3. adım: Ayak pedalı
![Kablosuz ayak pedalı]( "Kablosuz ayak pedalı")
Kablosuz ayak pedalı
S-NW + CAN
REF 30264000CAN Dongle dahil
Implantmed SI-1023, SI-1015, SI-1010
ile uyumlu

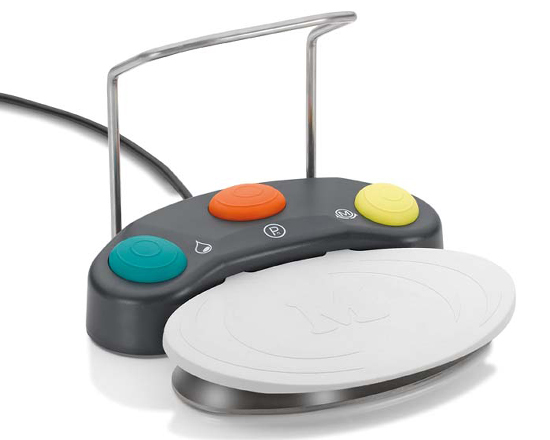

![Kablolu ayak pedalı]( "Kablolu ayak pedalı")
Kablolu ayak pedalı
S-N2
REF 30285000Implantmed SI-1023, SI-1015, SI-1010
ile uyumlu4. adım: İmplant stabilitesi ölçümü
![Osstell Beacon]( "Osstell Beacon")
Osstell Beacon
Osstell Beacon ölçüm cihazının yanında gelenler:
> Bluetooth bağlantısı için USB Dongle
> 1 Osstell TestPeg
> 1 SmartPeg takma yardımcısı
> Kullanım kılavuzu
Ölçüler: 210 x 35 x 25 mm
Ağırlık: 0,7 kgOsstell Beacon
REF Beacon

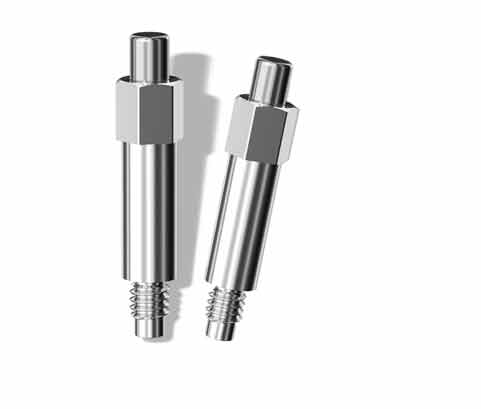

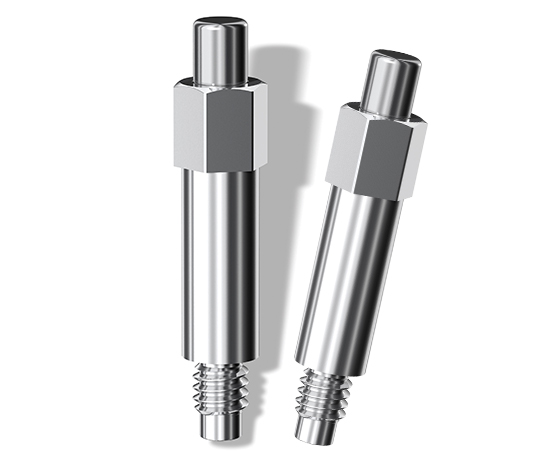

![SmartPeg’ler]( "SmartPeg’ler")
SmartPeg’ler
> Kullan-at ürün
> Her biri 5 parçadan oluşan steril tekli ambalajlarda gönderilir
Ağırlık: 0,3 g
SmartPeg’ler
REF SmartPeg’ler
İndirme Merkezi
Sık Sorulan Sorular
- Ünit / motor nasıl temizlenebilir ve steril edilebilir?
- Tork ayarını nasıl yapabilirim?
- W&H cerrahi motorlarında başka bir üreticinin angldruvaları kullanılabilir mi?
- Diğer markaların hortumları kullanılabilir mi?
- İrrigasyon hortumu nasıl takılır?
- "LED G" angldruvamın ışığı implant yerleştirirken neden yanmıyor?
- Implantmed/Elcomed motorum termal dezenfektörde işlem görebilir mi?
- Implantmed/Elcomed motorum bir vakum sterilizatöründe koruma kapağı ile işlem görebilir mi?
- W&H ünitim bakıma ihtiyaç duyar mı?
- Cihazımda hangi tür tubingleri kullanabilirim?
- Motor yağlanmalı mıdır?
- İmplant yerleştirme programında motor hızını ayarlayabilmek mümkün müdür?
- Kullanıcılar yeni angldruvaları kendileri parçalara ayırabilir mi?
- Önceki Implantmed motorları yeni Implantmed ile uyumlu mudur veya tam tersi?
- Yeni angldruvalar eski motorlara takılabilir mi?
- Mevcut angldruvalar yeni motorlara takılabilir mi?
- EM-19 LC deki LC ne anlama gelir, motorda LED mevcut mudur?
- Cihazı upgrade etmek için teknik servise ihtiyaç var mıdır?
- Eski ayak pedalları yeni üniteyle uyumlu mudur veya tam tersi?
- Her yeni ımplantmed W&H Osstell ISQ modülü ile uyumlu mu?
- Tork ve ISQ arasındaki fark nedir?
- ISQ'nun ölçümü nasıl çalışıyor?
- ISQ ne anlama geliyor?
- Smartpeg'leri nereden alabilirim?
- ISQ bilimsel olarak kanıtlanmış mıdır?
- Önceki versiyon Implantmed motorlar sonradan kablosuz pedalla kullanılabilir mi?
- Önceki Implantmed motoru, Implantmed Classic ile uyumlu mudur?
- Kablosuz pedal hem İmplantmed hem de Piezomed ile birlikte nasıl kullanılabilir?
- Implantmed Classic kablosuz pedalla kullanılabilir mi?
- Önceki versiyon S-N1 pedalı kullanabilir miyim?
- Piezomed module: Piyasadaki mevcut Implantmed modelleriyle uyumlu mudur?
- Piezomed module: Piezomed Module Plus ile Piezomed Module Classic ile temel farklar nelerdir?
- Piezomed module: Piezomed Module Plus ile Piezomed Module Classic piyasemenleri birbirleriyle uyumlu mudur?
- Piezomed module: Piyasadaki tüm modelleri yükseltebilir miyim?
- Piezomed module: Piezomed SA-320 ile aynı uçları kullanabilir miyim?
- Piezomed module: Modül, W&H tarafından diğer markalar için üretilen OEM cihazlarda da çalışıyor mu?
- Piezomed module: Module'ün piyasemenleri SA-320 Piezomed ile uyumlu mudur?
- Piezomed module: Farklı markaların uçlarını kullanabilir miyim?
Videolar
-
İmplantolojide güvenilir ortağınız!
Implantmed ile implantoloji ve maksillofasiyel cerrahi alanlarında ağız cerrahisi müdahalelerini güvenle ve
en yüksek hassasiyetle yürütürsünüz.
Implantmed özellikle kolay kullanımı,
yüksek performanslı motoru ve otomatik yiv açma fonksiyonuyla farkını ortaya koyar.
İmplantologlar için iyi düşünülmüş kumanda sistemi ile tüm programlar sadece cihaz üzerindeki düğmeler üzerinden veya ayak pedalı aracılığıyla ayarlanabilir.Avantajları
- Kolay kullanım
- 5,5 Ncm torklu yüksek performanslı motor
- Geniş devir aralığı: Motorda 300 ila 40.000 d/dak
- Hassas tork limiti: 5 ila 70 Ncm
- Otomatik yiv açma fonksiyonu
- Kablolu motor, termal yolla dezenfekte ve sterilize edilebilir
Yüksek performanslı motorİmplantoloji için performanslı motor
Yüksek performanslı motorla, zor implantoloji müdahalelerini bile büyük bir güce gereksinim duymadan gerçekleştirin.
Bu, 5,5 Ncm motor torku ve 300–40.000 d/dak motor devri sayesinde mümkündür.
Implantmed cihazında 5 ila 70 Ncm bant genişliğinde ayrı olarak ayarlanan frezdeki otomatik tork kontrolü, implantolojide güvenli bir uygulama sağlar.

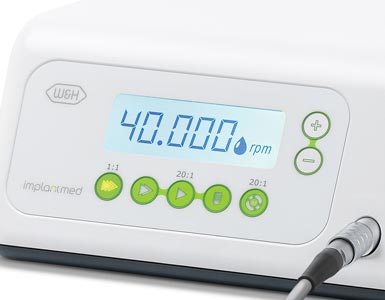

Kolay kullanımİmplantolojide kolay kullanım
Kolay kullanım implantolojide ön plandadır.
Bir diş implantasyonu için tüm iş adımlarını tamamen basit bir şekilde cihaz üzerindeki artı ve eksi düğmeleri üzerinden veya ayak pedalı üzerinden kullanım yoluyla ayarlayabilirsiniz.
Her bir değer ekranda anlaşılır şekilde görüntülenir ve rahat okunabilir.

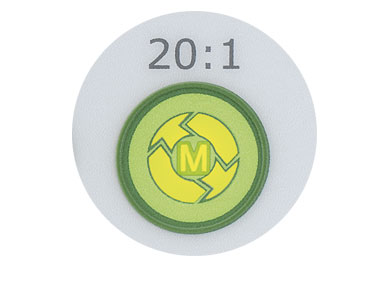

Otomatik
yiv açma fonksiyonuOtomatik yiv açma fonksiyonu
Program 5’e entegre edilmiş otomatik yiv açma fonksiyonu sert kemiklere implant yerleştirirken size destek verir.
Ön yiv açma sayesinde, implantı vidalarken kemiğe çok fazla basınç uygulanması engellenir. Bu, implantın stressiz bir şekilde iyileşmesini destekler.

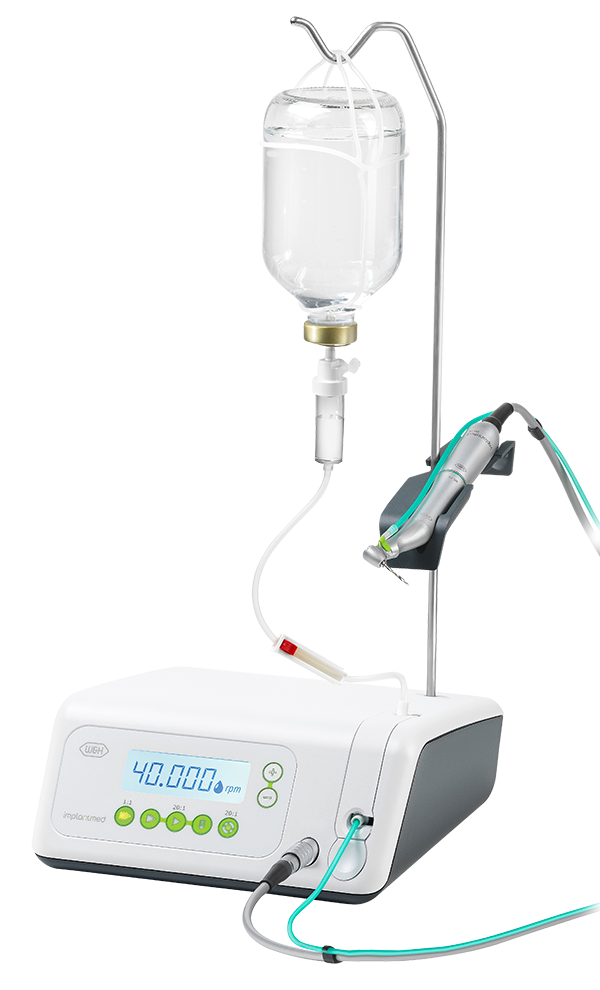

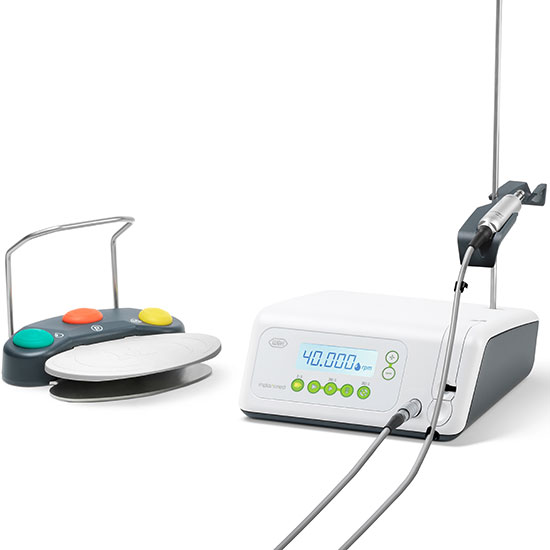

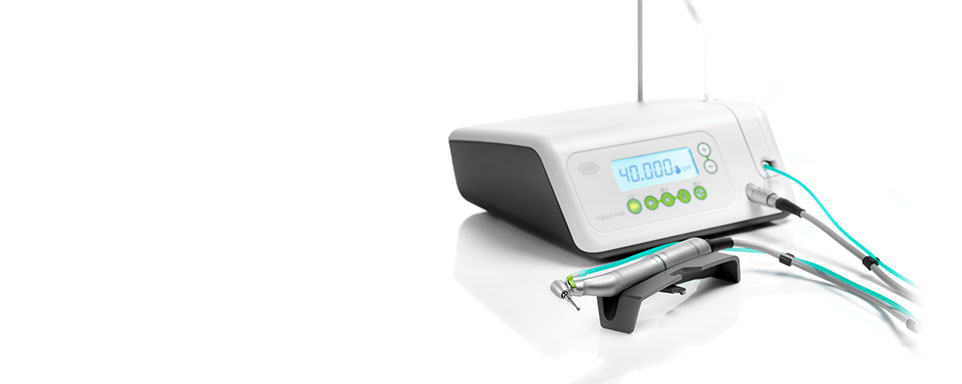

![Implantmed Classic]( "Implantmed Classic")
Implantmed Classic
Aşağıdakilerden oluşur: Kumanda ünitesi,
1,8 m kablo ve 5 hortum kıskacı ile birlikte motor,
ayak pedalı S-N2, ayak, motor platformu,
elektrik kablosu, 2 ters dönme emniyeti ve
tek kullanımlık 3 soğutucu hortumuSI-923
REF 90000161230 V
SI-915
REF 30287000115 V
İndirme Merkezi
Sık Sorulan Sorular
- Ünit / motor nasıl temizlenebilir ve steril edilebilir?
- Tork ayarını nasıl yapabilirim?
- W&H cerrahi motorlarında başka bir üreticinin angldruvaları kullanılabilir mi?
- Diğer markaların hortumları kullanılabilir mi?
- İrrigasyon hortumu nasıl takılır?
- "LED G" angldruvamın ışığı implant yerleştirirken neden yanmıyor?
- Implantmed/Elcomed motorum termal dezenfektörde işlem görebilir mi?
- Implantmed/Elcomed motorum bir vakum sterilizatöründe koruma kapağı ile işlem görebilir mi?
- W&H ünitim bakıma ihtiyaç duyar mı?
- Cihazımda hangi tür tubingleri kullanabilirim?
- Motor yağlanmalı mıdır?
- İmplant yerleştirme programında motor hızını ayarlayabilmek mümkün müdür?
- Kullanıcılar yeni angldruvaları kendileri parçalara ayırabilir mi?
- Önceki Implantmed motorları yeni Implantmed ile uyumlu mudur veya tam tersi?
- Yeni angldruvalar eski motorlara takılabilir mi?
- Mevcut angldruvalar yeni motorlara takılabilir mi?
- EM-19 LC deki LC ne anlama gelir, motorda LED mevcut mudur?
- Cihazı upgrade etmek için teknik servise ihtiyaç var mıdır?
- Eski ayak pedalları yeni üniteyle uyumlu mudur veya tam tersi?
- Her yeni ımplantmed W&H Osstell ISQ modülü ile uyumlu mu?
- Tork ve ISQ arasındaki fark nedir?
- ISQ'nun ölçümü nasıl çalışıyor?
- ISQ ne anlama geliyor?
- Smartpeg'leri nereden alabilirim?
- ISQ bilimsel olarak kanıtlanmış mıdır?
- Önceki versiyon Implantmed motorlar sonradan kablosuz pedalla kullanılabilir mi?
- Önceki Implantmed motoru, Implantmed Classic ile uyumlu mudur?
- Kablosuz pedal hem İmplantmed hem de Piezomed ile birlikte nasıl kullanılabilir?
- Implantmed Classic kablosuz pedalla kullanılabilir mi?
- Önceki versiyon S-N1 pedalı kullanabilir miyim?
- Piezomed module: Piyasadaki mevcut Implantmed modelleriyle uyumlu mudur?
- Piezomed module: Piezomed Module Plus ile Piezomed Module Classic ile temel farklar nelerdir?
- Piezomed module: Piezomed Module Plus ile Piezomed Module Classic piyasemenleri birbirleriyle uyumlu mudur?
- Piezomed module: Piyasadaki tüm modelleri yükseltebilir miyim?
- Piezomed module: Piezomed SA-320 ile aynı uçları kullanabilir miyim?
- Piezomed module: Modül, W&H tarafından diğer markalar için üretilen OEM cihazlarda da çalışıyor mu?
- Piezomed module: Module'ün piyasemenleri SA-320 Piezomed ile uyumlu mudur?
- Piezomed module: Farklı markaların uçlarını kullanabilir miyim?
Videolar
-
-
Implantmed SA-1023, SI-1015, SI-1010
Tip: SI-1023 SI-1015 SI-1010 Voltaj: 230 V 120 V 100 V İzin verilen voltaj dalgalanması: 220–240 V 110–130 V 90–110 V Nominal akım: 0,3–0,8 A 0,3–1,6 A 0,3–1,4 A Frekans: 50–60 Hz Şebeke sigortası (2 pcs): 250 V–T1,6AH Maksimum elektrik tüketimi: 170 VA Maksimum güç çıkışı: 80 W Motordaki maksimum tork: 6,2 Ncm Nominal gerilim aralığında motordaki devir aralığı: 200–40.000 d/dak %100'de soğutucu akış miktarı: minimum 90 ml/dak Ölçüler mm (Yükseklik × Genişlik × Derinlik): 100 x 262 x 291 Ağırlık kg: 3,5 Ayak pedalı: S-N2 / S-NW Mini-LED+ içeren piyasemenler ve angldruvalar: S-11 L / WS-56 L, WS-75 L, WS-91 L, WS-92 L Garanti: 24 ay Implantmed SI-915, SI-923
Tip: SI-915 SI-923 Frezdeki maksimum tork
(Program 4'te):70 Ncm Voltaj: 110–130 V 220–240 V Frekans: 50/60 Hz Maksimum güç çıkışı: 80 W Motordaki maksimum tork: 5,5 Ncm Nominal gerilim aralığında motordaki devir aralığı: 300–40.000 d/dak Piyasemenler ve angldruvalar: WI-75 E/KM / S-9 L G / S-11 L G / WS-56 L G / WS-75 L G / WS-91 L G / WS-92 L G Uzun motor kablosu: 1,8 m %100'de soğutucu akış miktarı: minimum 90 ml/dak Ayak pedalı: S-N2 Yükseklik x Genişlik x Derinlik: 100 x 235 x 240 mm
