Découvrir le produit

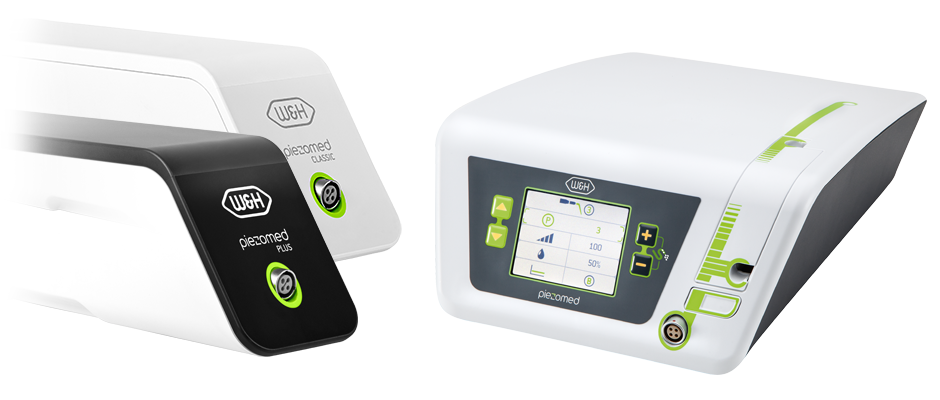

Piezomed
Une nouvelle puissance pour la chirurgie osseuse
-
Mini invasif, maxi efficace
Piezomed facilite les interventions chirurgicales : grâce à la technologie à ultrasons innovante, il est désormais possible de cibler et d’éliminer la substance osseuse, avec une extrême précision. Les tissus mous adjacents ne sont pas abîmés. Côté patient, le bénéfice est considérable :
moins de douleur et une cicatrisation plus rapide !Les avantages en un clin d'œil
- Détection automatique des inserts
- Trois modes d’utilisation individuels
- Augmentation temporaire de la puissance de base de 20 % avec la fonction Boost
- Bague LED innovante pour un éclairage parfait du champ opératoire
- Refroidissement efficace par le spray vaporisé à proximité de la zone de travail de l’insert
- La pièce à main avec son cordon est thermodésinfectable et stérilisable

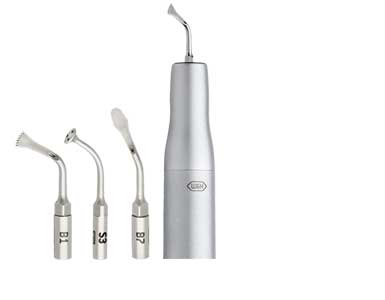

Une innovation mondiale ! Détection automatique
des insertsDétection automatique des inserts
Dès qu’un insert est inséré, Piezomed le reconnaît
automatiquement et lui affecte la plage de puissance adaptée.
L’utilisation de l’appareil est ainsi beaucoup plus simple et surtout plus sûre. Le risque d’une surcharge des inserts est, par ailleurs, réduit et leur longévité accrue !

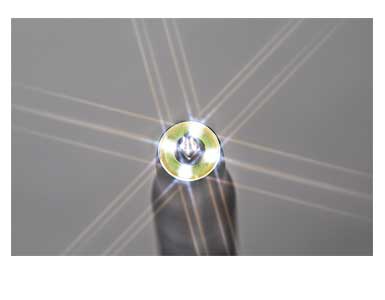

Anneau de lumière LED innovantAnneau de lumière LED innovante
La lumière sans zone d’ombre assure un éclairage parfait du champ opératoire.
La pièce à main avec anneau de lumière LED et cordon est thermodésinfectable et stérilisable.

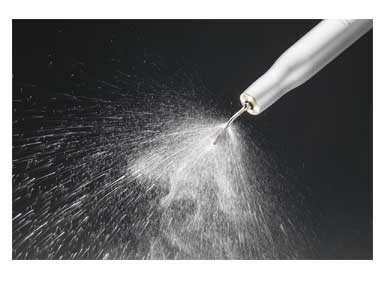

Refroidissement efficaceUn refroidissement ciblé
La délivrance de l’irrigant à proximité immédiate de la partie travaillante de l’insert garantit un refroidissement optimal de l’insert et des tissus durs.
Le spray est vaporisé à proximité de la zone de travail de l’insert et refroidit le champ opératoire de manière extrêmement efficace.

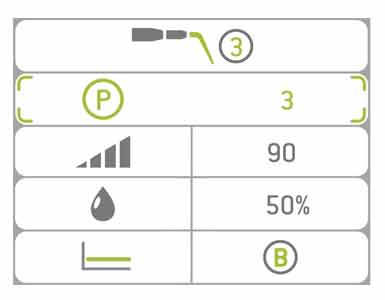

Ajustement individuelAjustement individuel de la puissance
Dès qu’un insert est inséré, Piezomed le reconnaît automatiquement et lui affecte la plage de puissance adaptée.
La puissance peut être modifiée manuellement au sein de la plage de puissance détectée.
Extrêmement puissant
et rapidePiezomed s’adapte à votre méthode de travail personnelle
Piezomed s’adapte à votre méthode de travail personnelle : l’appareil sauvegarde le dernier réglage sélectionné. La fonction Boost permet d’augmenter temporairement la puissance de base de 20 %.
Mode "Power" : Plus la pression sur l’insert est élevée, plus la puissance de la pièce à main augmente. (fonction Boost possible)
Mode "Basic" : Quelle que soit la charge sur l’insert, la puissance de la pièce à main reste constante. (fonction Boost possible)
Mode "Smooth" : Plus la pression sur l’insert est élevée, plus la puissance de la pièce à main diminue.

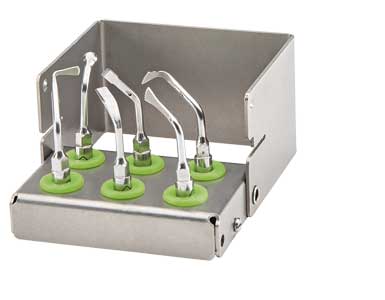

Les inserts PiezomedUn travail flexible et personnalisé
Avec sa gamme de 33 inserts innovants, W&H vous offre pour chaque application - chirurgie osseuse, parodontie et extraction, endodontie rétrograde ainsi que sinus lift latéral - l’insert adapté.

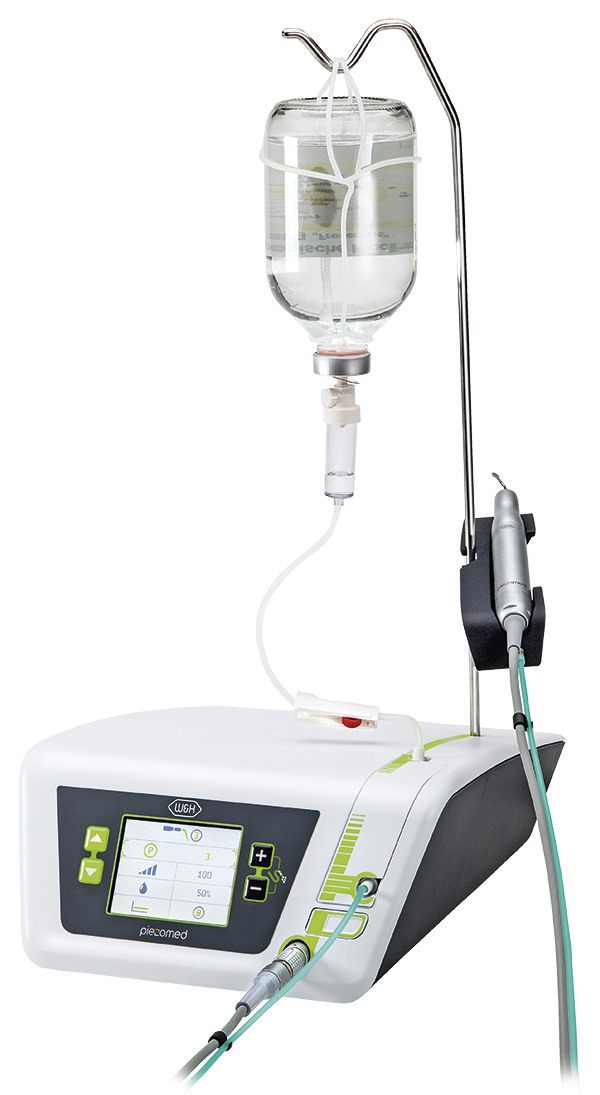

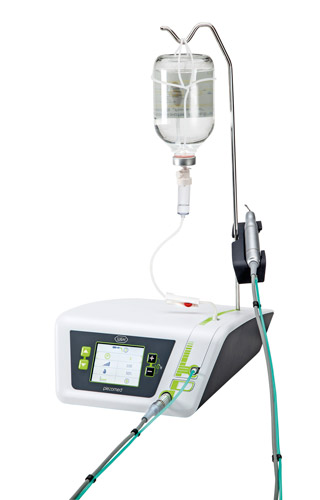

![Piezomed]( "Piezomed")
Piezomed
composé de : boîtier de commande,
commande au pied S-N1, pièce à main
avec cordon de 1,80 m incl.
clips de fixation, kit tubulures de spray,
cordon secteur, support moteur, potence, changeur d’insert, cassette de stérilisation, kit d’instruments "Bone"
SA-320
REF 30078000Pièce à main avec cordon de 1,80 m
Module Piezomed*
Une réelle avancée en piézochirurgie

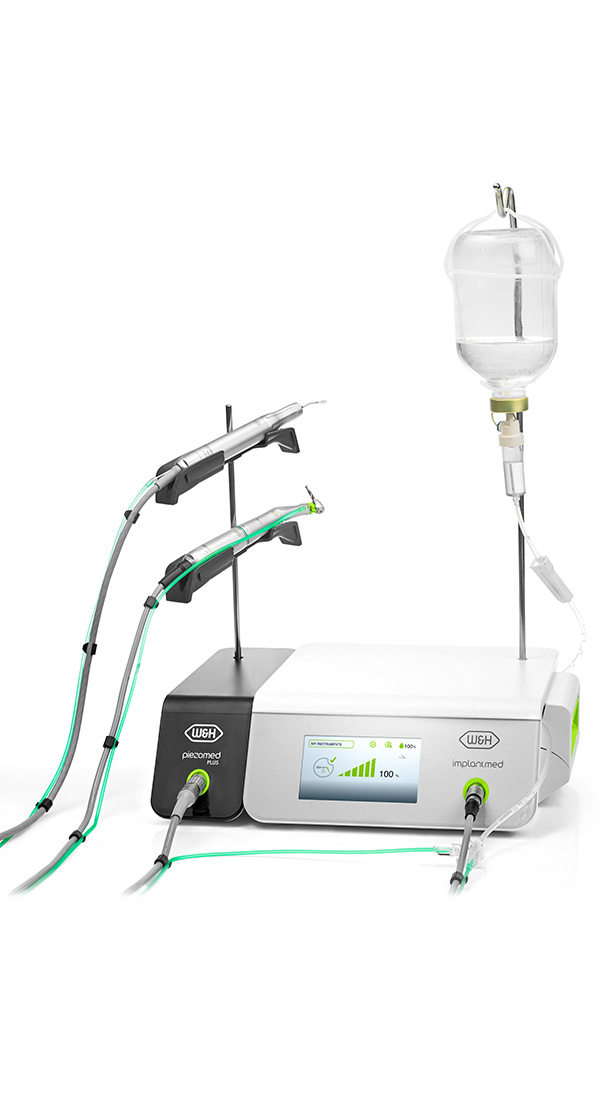

Module Piezomed
Le module Piezomed réunit dans un seul appareil un moteur d'implantologie et un système de piézochirurgie. L'Implantmed combiné au module Piezomed couvre ainsi une grande variété d'applications chirurgicales.
*uniquement en connexion avec l'Implantmed PlusLes avantages en un clin d'œil
- Modularité
- Détection automatique des inserts
- Refroidissement efficace par le spray vaporisé à proximité de la zone de travail de l’insert
- Bibliothèque d'instruments
- La commande au pied sans fil vous permet de choisir l'emplacement optimal dans votre zone de travail.
- Aucune altération de l'environnement stérile due à l'émission d'air de refroidissement.

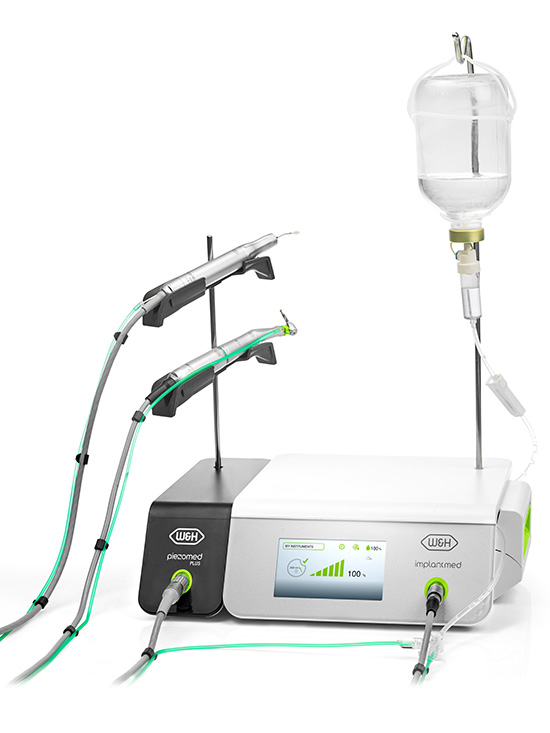

![Module Piezomed Plus]( "Module Piezomed Plus")
Module Piezomed Plus
Livré avec : module Plug & Play, pièce à main SA-40 lumière, alimentation et câble principal, support moteur et potence, changeur d'instruments, 6 pcs. tub. d'irrigation jetables en Y.
SA-435M/1,8
REF SA-435M/1,8Module Piezomed Plus 1,8 m
SA-435M/3,5
REF SA-435M/3,5Module Piezomed Plus 3,5 m
![Module Piezomed Classic]( "Module Piezomed Classic")

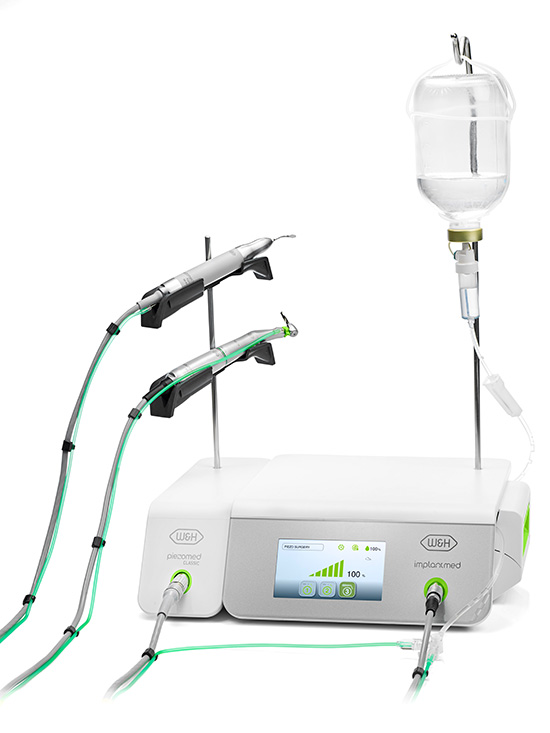

Module Piezomed Classic
Livré avec : module Plug & Play, pièce à main SA-40, alimentation et câble principal, support moteur et potence, changeur d'instruments, 6 pcs. tub. d'irrigation jetables en Y.
SA-430M/1,8
REF SA-430M/1,8Module Piezomed Classic 1,8 m

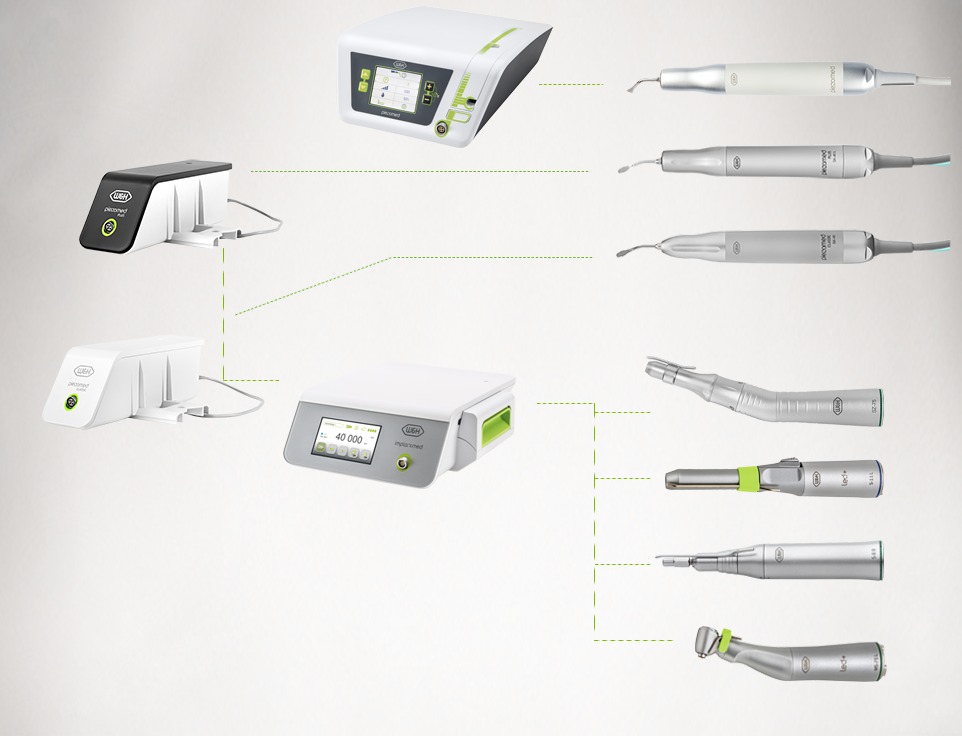

Plus de modularité pour une flexibilité optimale
Une solution axée sur le flux de travail
La combinaison de l'Implantmed Plus et du
module Piezomed change la manière de travailler en chirurgie orale et en implantologie.
Moteur électrique
Particulièrement petit et étonnamment léger. Il vous permet de travailler en toute simplicité.
Modules Piezomed Plus et Classic
Combinez la chirurgie piézo et l'implantologie en un seul appareil.
Pièces à main droites et contre-angles
Fournit un éclairage optimal du site de traitement et facilite des résultats de traitement parfaits et précis.
Plus Info!
Fonction de documentation
La fonction de documentation enregistre confortablement toutes les valeurs de l'insertion de l'implant sur une clé USB (.pdf et .xls).
Pédale sans fil ou filaire
Contrôlez les modules Implantmed Plus et Piezomed avec une seule commande au pied.
Osstell Beacon
Connexion à l'Osstell Beacon pour mesurer facilement la stabilité de l'implant.
Plus d'info!Toutes les fonctions en un coup d'œil
Fonctions
Piezomed Module Piezomed Plus Module Piezomed Classic Détection automatique d'instruments
Bibliothèque d'instruments
Conception modulaire
Commande au pied sans fil
Refroidissement du boitier de commande sans ventilateur
Connexion à l'Osstell Beacon
Commande des fonctions de l'Implantmed et du Piezomed avec une seule commande au pied
Système ioDent®
Mise à jour logicielle par clé USB
Implantmed et Piezomed en un seul appareil
Pièce à main avec culot de LED et cordon thermodésinfectable et stérilisable
Rapport d'expertise relatif à la compatibilité pour les patients porteurs de stimulateurs cardiaques
Fonction Boost
Éclairage par LED
24 Watt
20 Watt
18 Watt
* 24 W avec la fonction Boost
Dispositif Médical Classe 2a / CE 0297 / DQS Medizinprodukte GmbH
Réservé aux professionnels de la médecine dentaire, non remboursé par les organismes d'assurance maladie.
Nous vous invitons à lire attentivement les instructions figurant dans la notice d’utilisation ou sur l’étiquetage du produit.
MAJ Février 2014
Téléchargements
FAQ
-
Les inserts Piezomed peuvent-ils être utilisés sur des appareils d'autres fabricants ?
Non
a. Filetage différent
b. Les appareils d’autres fabricants n’arrivent pas à trouver le bon point de résonance – l’insert ne peut pas osciller. plus -
Quelle est la longévité des inserts et quand doit-on les remplacer ?
La durée de service des inserts est déterminée par leur utilisation et tant que les cycles de traitement et de stérilisation n’ont sur eux qu’une influence marginale.
a. Les inserts doivent être remplacés
- quand il y a une perte de puissance pendant l’utilisation
- quand il y a une détérioration visible de la partie travaillante ou du mandrin de l’insert.
b. Les scies doivent être remplacées si
- des dents sont cassées
- des dents sont détériorées
c. les inserts diamantés doivent être remplacés
- dès que le revêtement diamanté est abîmé.
plus -
Comment préparer les instruments au nettoyage ?
a. Préparation dans un bain à ultrasons :
- Placer les instruments dans le panier et immerger dans le bain à ultrasons.
- Utiliser des agents nettoyants et désinfectants adaptés pour les instruments manuels (sondes, miroirs, daviers, etc.). NE PAS UTILISER un bain pour fraises qui est trop agressif.
- Après le nettoyage en bain à ultrasons, rincer abondamment à l’eau pour éliminer les résidus d’agents nettoyants et désinfectants dans les canaux du liquide de refroidissement.
- Sécher à l’air comprimé après le rinçage
- Placer les instruments emballés dans le plateau pour la stérilisation
b. Préparation mécanique dans un thermo désinfecteur
- Utiliser le kit adaptateur pour thermo désinfecteur (cf. notice d’utilisation – Accessoires)
- Après la préparation dans le thermo désinfecteur, vérifier les canaux du liquide de refroidissement et sécher à l’air comprimé, plusieurs fois si nécessaire. plus -
Quelle est la durée de service des LED ?
L’utilisateur doit remplacer le culot de la LED dès que la couche protectrice de la LED présente une décoloration, ce qui est le signe d’une baisse de la puissance lumineuse. Le délai diffère en fonction du type de stérilisateur ou du processus de stérilisation.
De la détection d’instruments ? plus -
Faut-il nécessairement entendre le changeur d’insert s’enclencher lors de la mise en place de l’instrument ?
Oui, il faut l’entendre s’enclencher distinctement, sinon le couple nécessaire n'est pas atteint. plus
-
Quelle est la durée de service de la détection d’inserts ?
La détection d’inserts est située dans le culot de la LED et est automatiquement remplacée lors du changement du culot de la LED. plus
-
Module Piezomed : Le module fonctionne-t-il également avec les appareils OEM ?
Oui, mais des mises à jour logicielles différentes sont nécessaires. plus
-
Module Piezomed : Tous les appareils sur le marché peuvent-ils être équipés ?
Oui, tous les appareils SI-10XX. plus
-
Module Piezomed : Les instruments des modules sont-ils compatibles avec le SA-320 ?
Non, pas compatible. plus
-
Module Piezomed : Quelles sont les principales différences entre le module Piezomed Plus
et le module Piezomed Classic ?
plusFonctionnalités Module Piezomed Plus Module Piezomed Classic Puissance 24 watts 18 watts Lumière LED pas de lumière Détection de l'insert oui non Couleur noir blanc Longueur du cordon 1,8 m et 3,5 m 1,8 m -
Les instruments tiers peuvent-ils être utilisés sur les modules Piezomed ou Piezomed ?
Non
a. Fil différent
b. La détection d'instruments Piezomed ne peut pas détecter les instruments tiers.
plus -
Module Piezomed : compatibilité des pièces à main avec le module Piezomed Plus II, le module Piezomed Plus
et le module Piezomed Classic.
pluspièces à main Piezomed module Plus II Piezomed module Plus Piezomed Classic module SA-40 oui oui oui SA-40 L (light version) oui oui non SA-320 non non non/td> -
Le SA-40 peut-il être utilisé avec le module Piezomed Plus II ?
Oui, mais la détection automatique des instruments doit être désactivée dans le sous-menu. Les paramètres tels que le groupe de puissance, la puissance et le débit de liquide de refroidissement doivent être réglés par l'utilisateur conformément à la fiche technique de l'instrument (fournie avec chaque instrument piézoélectrique W&H). plus
Notices d'utilisation
PiezomedTéléchargements
Accédez rapidement et en toute sécurité aux données souhaitées. Renseigner les champs ci-dessous et cliquez sur télécharger.
Merci pour votre message, nous traiterons votre demande dans les meilleurs délais.
Désolé, il y a eu une erreur et votre demande n'a pas été envoyée. Veuillez contacter info@wh.com..
Find all languages of the Update Hygiene and Maintenance (EN ISO 17664:2017) in the Download Centre.
Vidéos & Tutoriels
-
Piezomed
Type :
SA-320
Tension secteur :
100 – 130 V ou 220 –240 V
Fréquence :
50 – 60 Hz
Consommation maxi :
90 VA
Puissance de sortie maxi :
24 W
Quantité de liquide de refroidissement à 100 % :
mini 50 ml/min
Longueur cordon de la pièce à main :
1,80 m
Commande au pied :
oui
Hauteur / largeur / profondeur :
109 x 256 x 305 mm
Logiciel Open Source
Informations concernant l’utilisation du logiciel Open Source
Le logiciel présent sur cet appareil a été créé en utilisant la bibliothèque Qt de l’entreprise Digia. Linux constitue le noyau du système d’exploitation et la procédure de démarrage initiale s’effectue à l’aide du chargeur de démarrage U-Boot. CANFestival est utilisé pour la communication CANopen.
Ces composants logiciels et tous les autres sont protégés par le droit d’auteur de l’entreprise W&H Dentalwerk Bürmoos GmbH ou de tiers.
Le code source des composants logiciels Linux, Qt, U-Boot et CANFestival utilisés dans le produit est mis à disposition sur demande contre des frais de traitement. Contact : opensource@wh.com
La transmission du logiciel s’effectue sans aucune garantie légale ou contractuelle.
Vous trouverez les textes complets de licence ainsi que des informations supplémentaires sur les versions de licence utilisées sur le www.wh.com/en_global/gnu ou directement auprès du fabricant.
